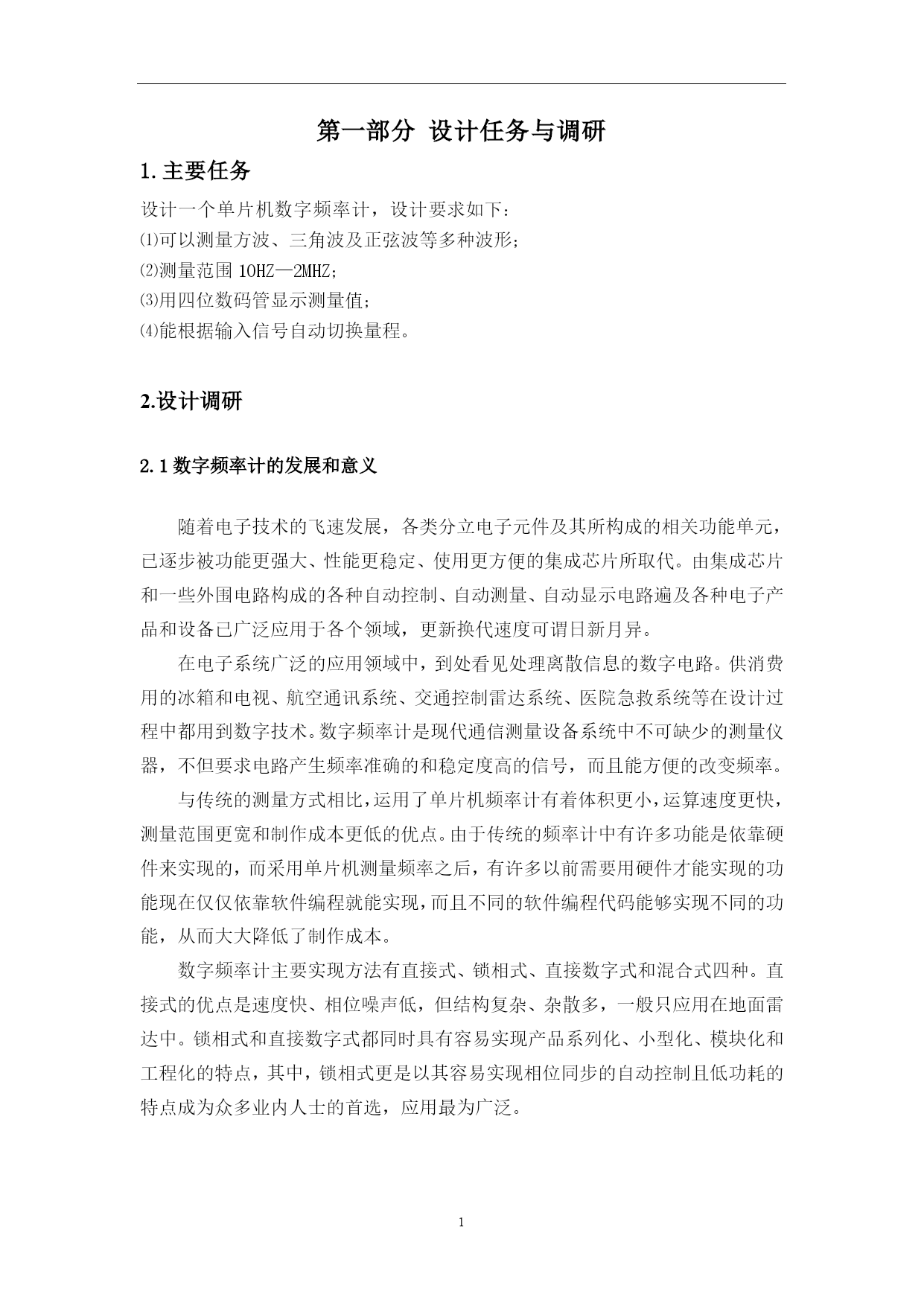

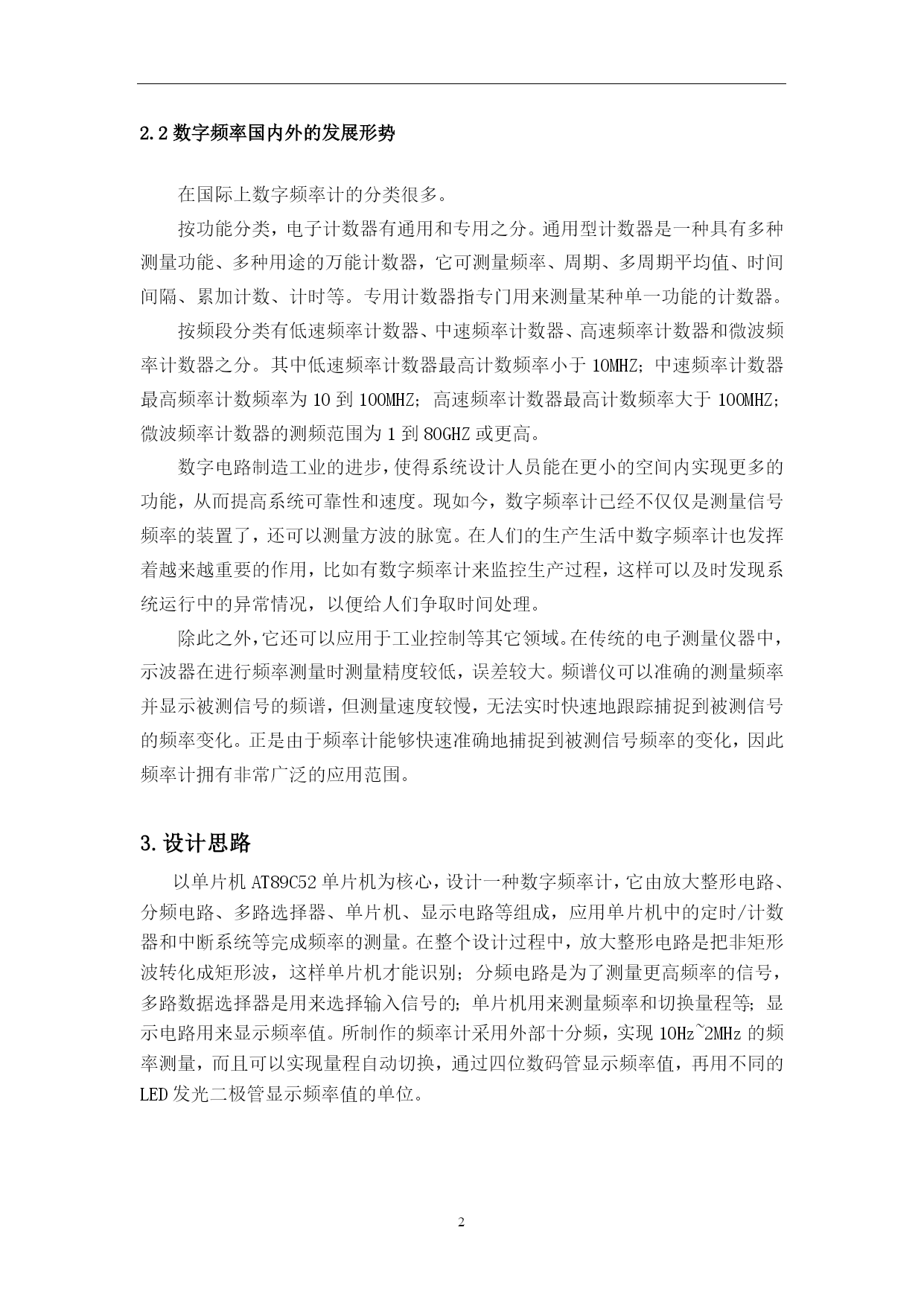

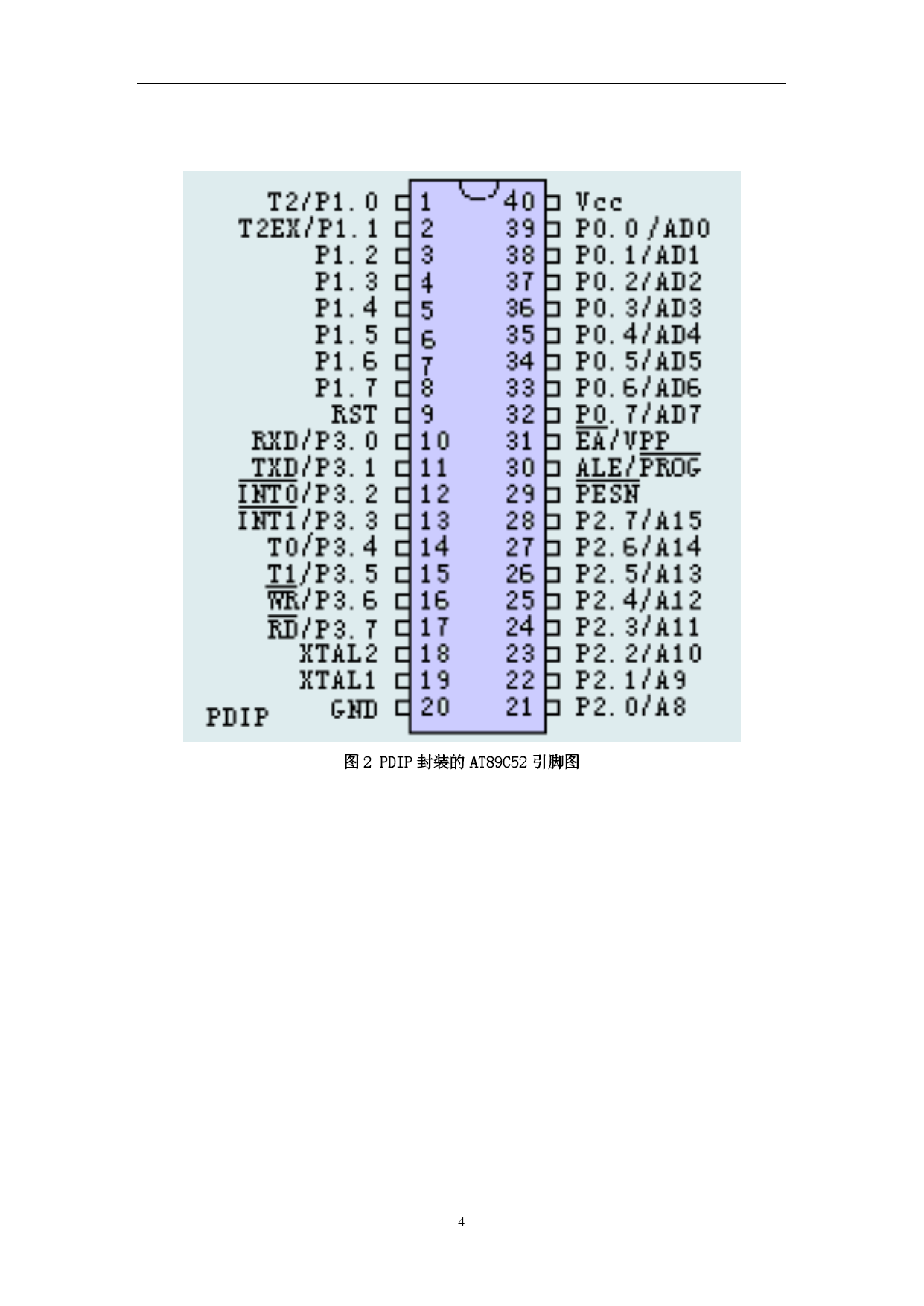

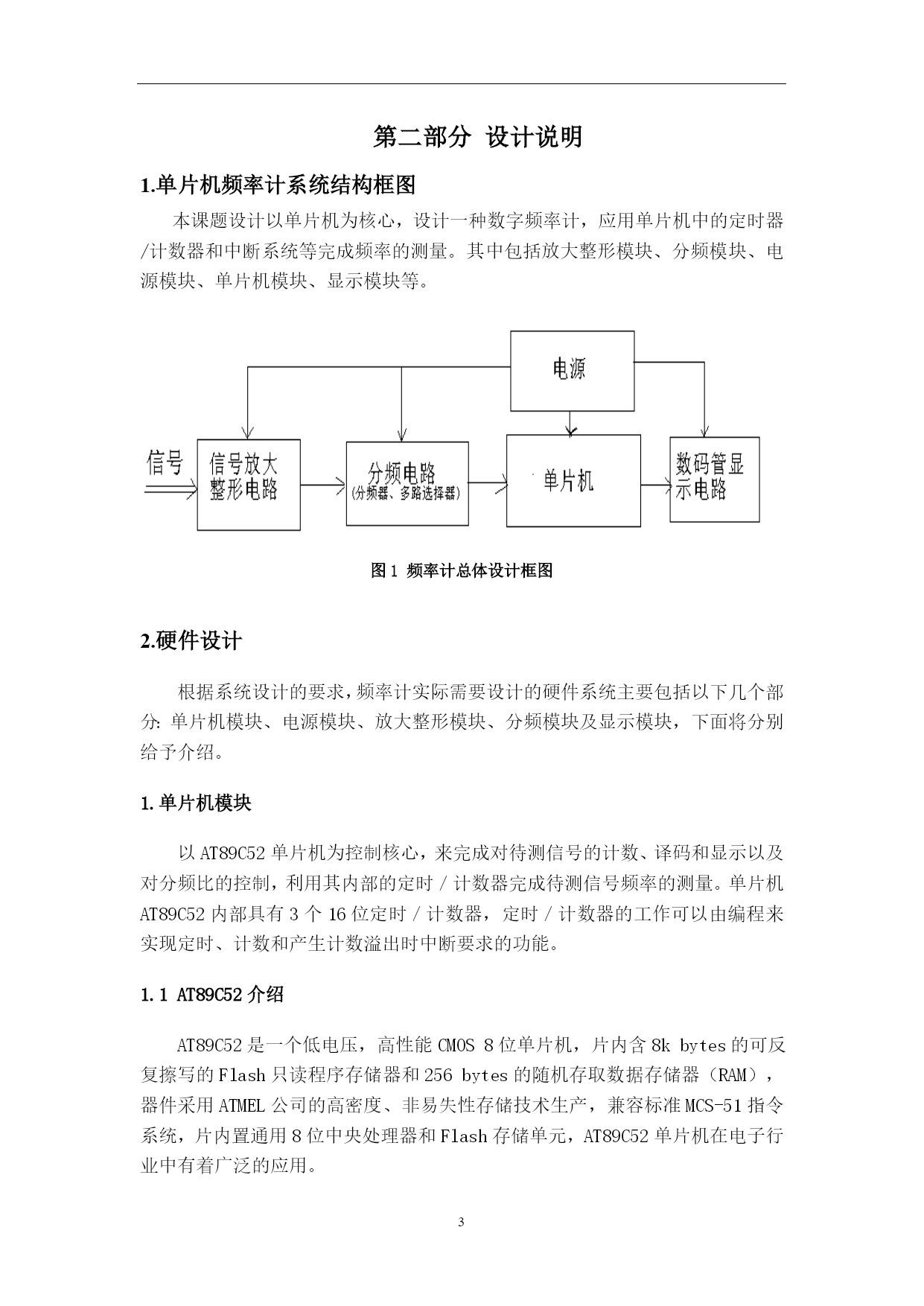

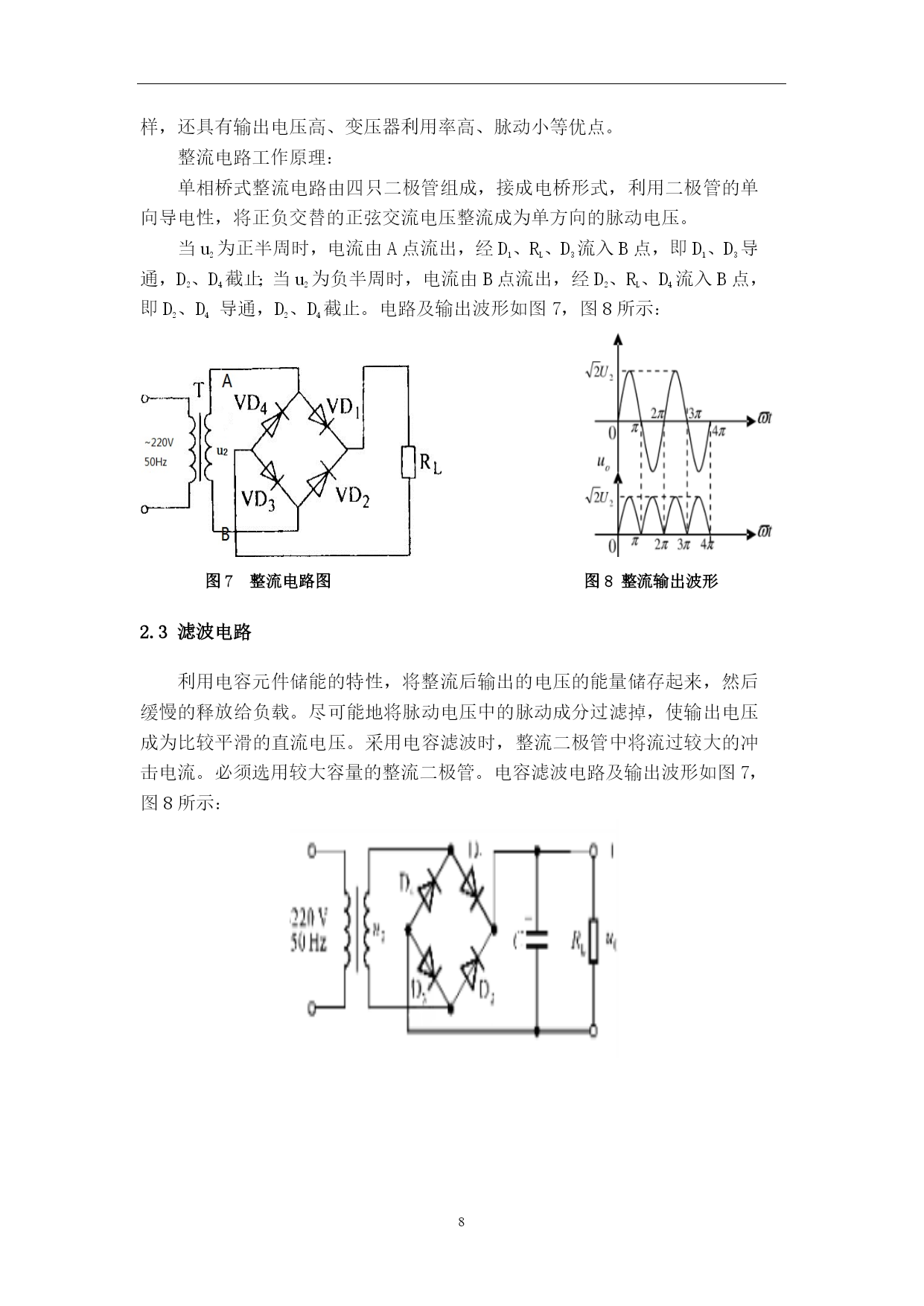

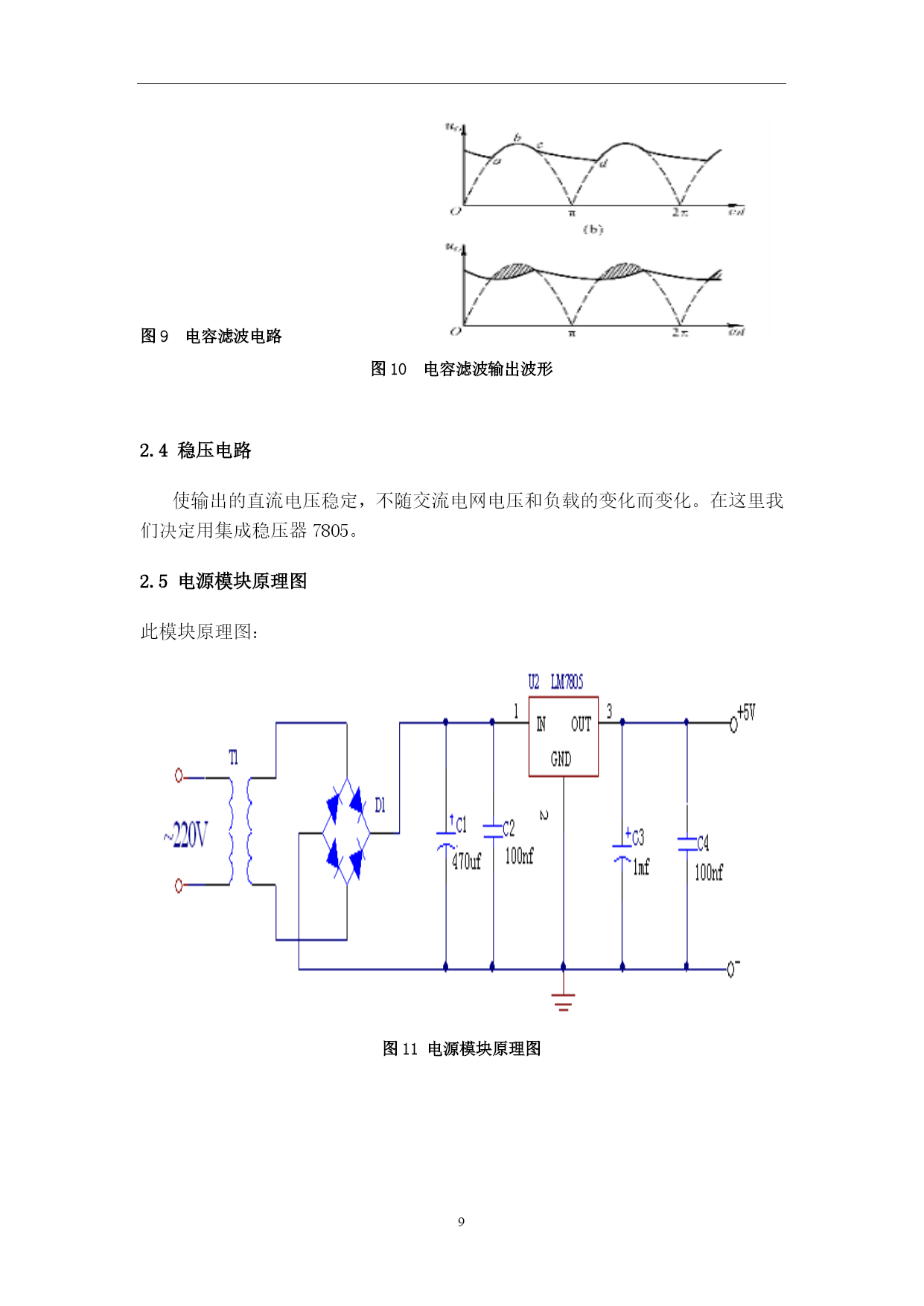

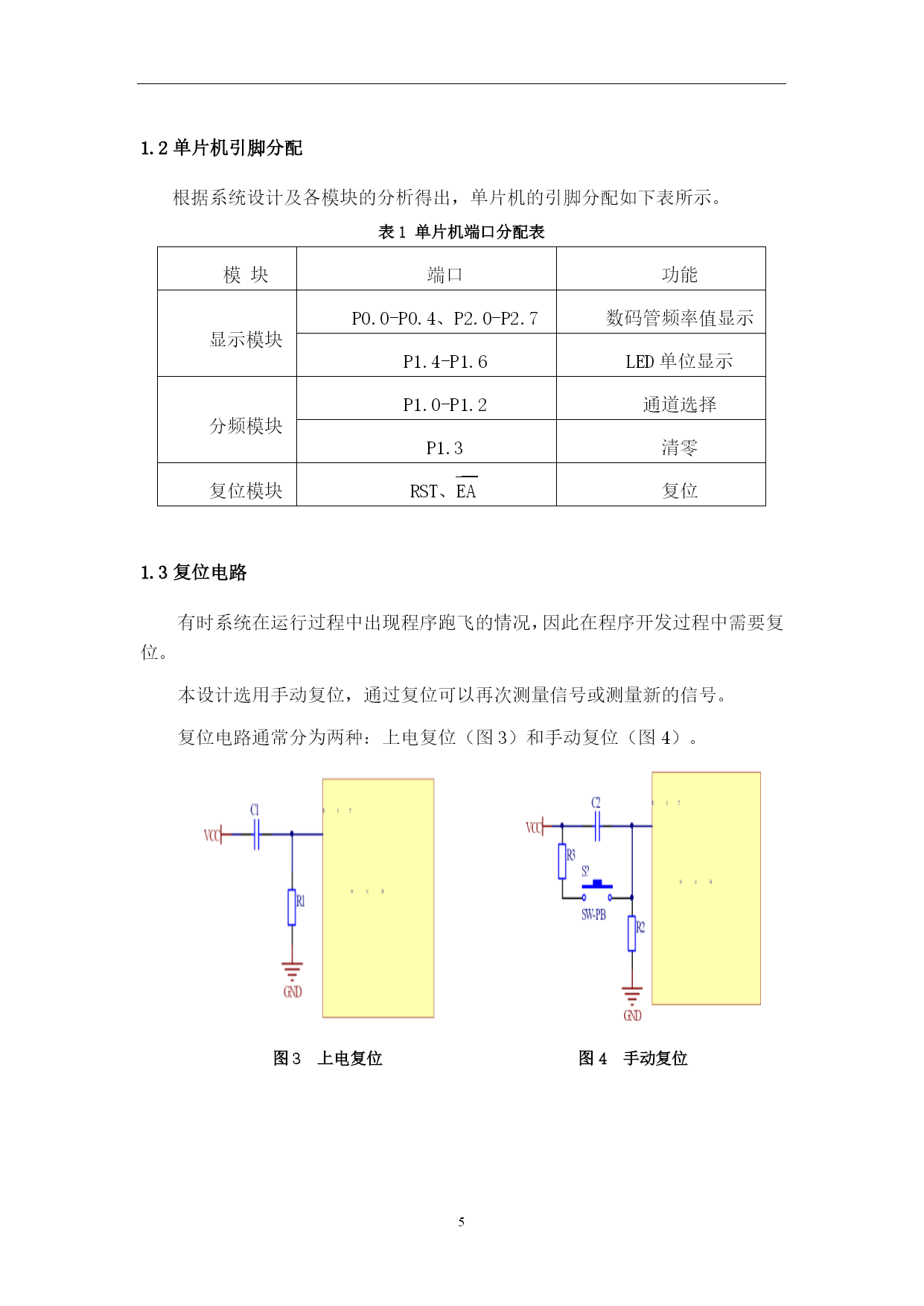

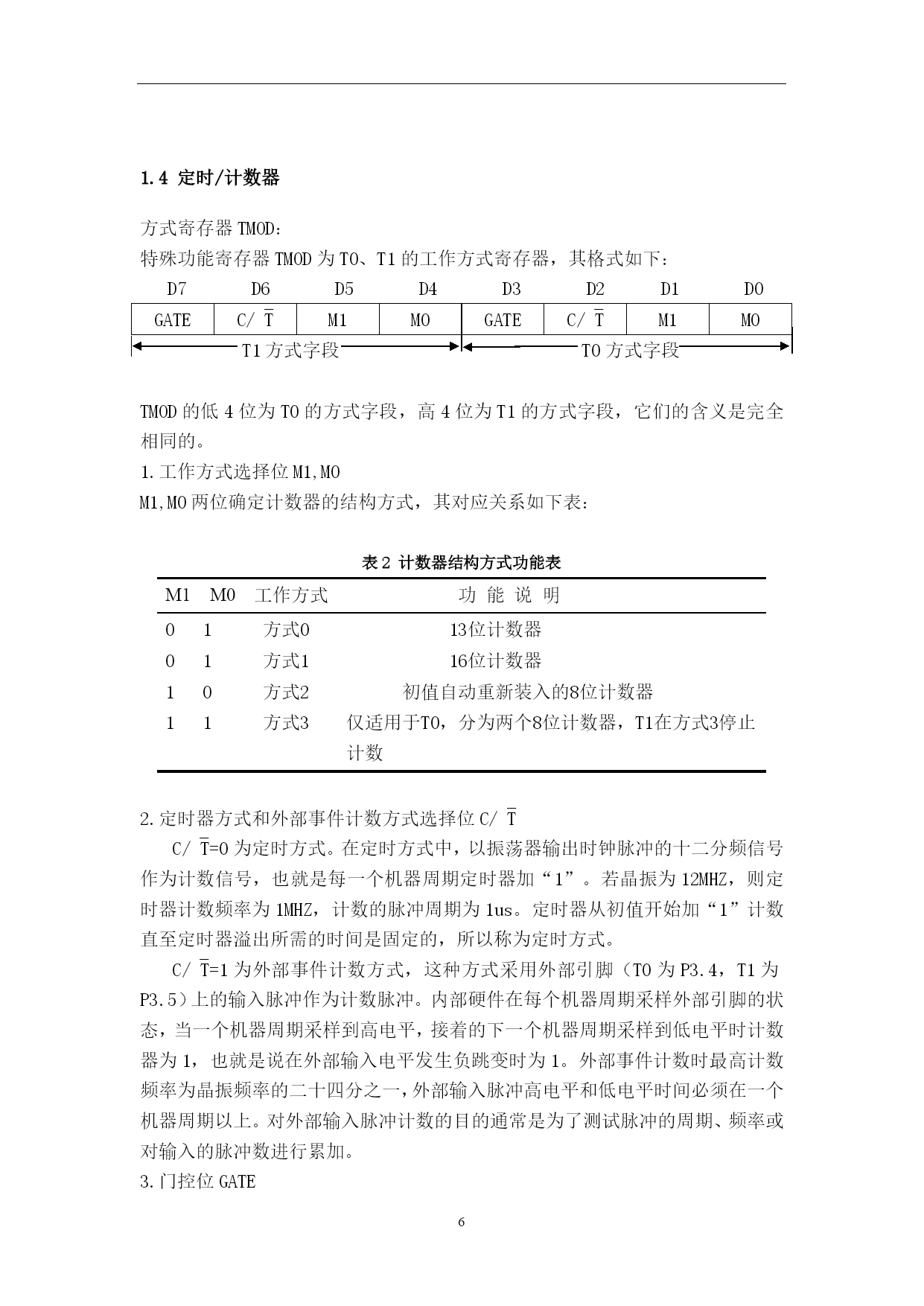

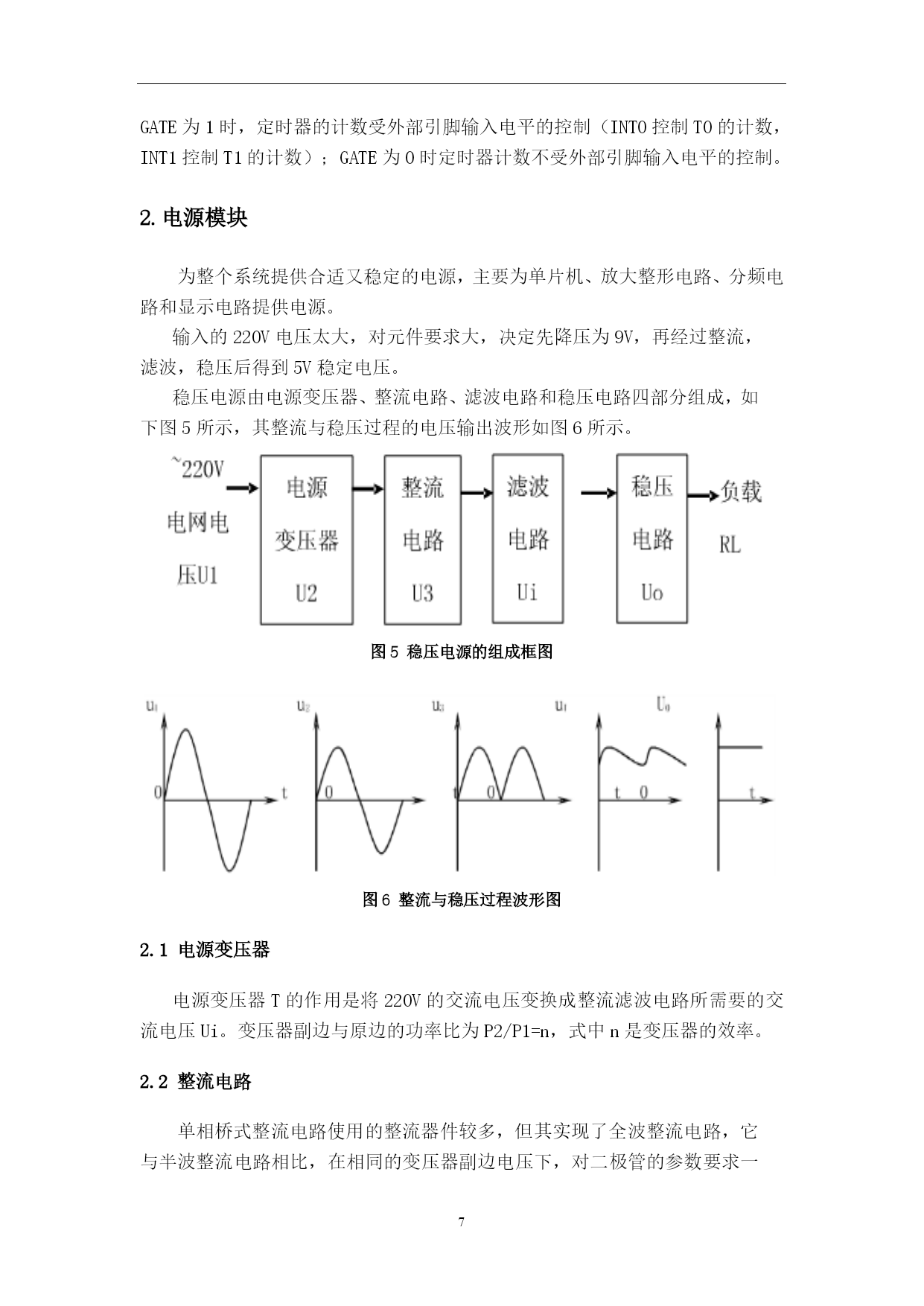

目录TOC\o"1-3"\h\uHYPERLINK\l_Toc25664第一部分设计任务与调研1HYPERLINK\l_Toc20006第二部分设计说明3HYPERLINK\l_Toc31824第三部分设计成果21HYPERLINK\l_Toc32186第四部分结束语41HYPERLINK\l_Toc3350致谢42HYPERLINK\l_Toc4455参考文献43PAGE\*MERGEFORMAT1第一部分设计任务与调研主要任务设计一个单片机数字频率计，设计要求如下：⑴可以测量方波、三角波及正弦波等多种波形；⑵测量范围10HZ—2MHZ；⑶用四位数码管显示测量值；⑷能根据输入信号自动切换量程。2.设计调研2.1数字频率计的发展和意义随着电子技术的飞速发展，各类分立电子元件及其所构成的相关功能单元，已逐步被功能更强大、性能更稳定、使用更方便的集成芯片所取代。由集成芯片和一些外围电路构成的各种自动控制、自动测量、自动显示电路遍及各种电子产品和设备已广泛应用于各个领域，更新换代速度可谓日新月异。在电子系统广泛的应用领域中，到处看见处理离散信息的数字电路。供消费用的冰箱和电视、航空通讯系统、交通控制雷达系统、医院急救系统等在设计过程中都用到数字技术。数字频率计是现代通信测量设备系统中不可缺少的测量仪器，不但要求电路产生频率准确的和稳定度高的信号，而且能方便的改变频率。与传统的测量方式相比，运用了单片机频率计有着体积更小，运算速度更快，测量范围更宽和制作成本更低的优点。由于传统的频率计中有许多功能是依靠硬件来实现的，而采用单片机测量频率之后，有许多以前需要用硬件才能实现的功能现在仅仅依靠软件编程就能实现，而且不同的软件编程代码能够实现不同的功能，从而大大降低了制作成本。数字频率计主要实现方法有直接式、锁相式、直接数字式和混合式四种。直接式的优点是速度快、相位噪声低，但结构复杂、杂散多，一般只应用在地面雷达中。锁相式和直接数字式都同时具有容易实现产品系列化、小型化、模块化和工程化的特点，其中，锁相式更是以其容易实现相位同步的自动控制且低功耗的特点成为众多业内人士的首选，应用最为广泛。PAGE\*MERGEFORMAT432.2数字频率国内外的发展形势在国际上数字频率计的分类很多。按功能分类，电子计数器有通用和专用之分。通用型计数器是一种具有多种测量功能、多种用途的万能计数器，它可测量频率、周期、多周期平均值、时间间隔、累加计数、计时等。专用计数器指专门用来测量某种单一功能的计数器。按频段分类有低速频率计数器、中速频率计数器、高速频率计数器和微波频率计数器之分。其中低速频率计数器最高计数频率小于10MHZ；中速频率计数器最高频率计数频率为10到100MHZ；高速频率计数器最高计数频率大于100MHZ；微波频率计数器的测频范围为1到80GHZ或更高。数字电路制造工业的进步，使得系统设计人员能在更小的空间内实现更多的功能，从而提高系统可靠性和速度。现如今，数字频率计已经不仅仅是测量信号频率的装置了，还可以测量方波的脉宽。在人们的生产生活中数字频率计也发挥着越来越重要的作用，比如有数字频率计来监控生产过程，这样可以及时发现系统运行中的异常情况，以便给人们争取时间处理。除此之外，它还可以应用于工业控制等其它领域。在传统的电子测量仪器中，示波器在进行频率测量时测量精度较低，误差较大。频谱仪可以准确的测量频率并显示被测信号的频谱，但测量速度较慢，无法实时快速地跟踪捕捉到被测信号的频率变化。正是由于频率计能够快速准确地捕捉到被测信号频率的变化，因此频率计拥有非常广泛的应用范围。3.设计思路以单片机AT89C52单片机为核心，设计一种数字频率计，它由放大整形电路、分频电路、多路选择器、单片机、显示电路等组成，应用单片机中的定时/计数器和中断系统等完成频率的测量。在整个设计过程中，放大整形电路是把非矩形波转化成矩形波，这样单片机才能识别；分频电路是为了测量更高频率的信号，多路数据选择器是用来选择输入信号的；单片机用来测量频率和切换量程等；显示电路用来显示频率值。所制作的频率计采用外部十分频，实现10Hz~2MHz的频率测量，而且可以实现量程自动切换，通过四位数码管显示频率值，再用不同的LED发光二极管显示频率值的单位。第二部分设计说明1.单片机频率计系统结构框图本课题设计以单片机为核心，设计一种数字频率计，应用单片机中的定时器/计数器和中断系统等完成频率的测量。其中包括放大整形模块、分频模块、电源模块、单片机模块、显示模块等。图1频率计总体设计框图2.硬件设计根据系统设计的要求，频率计实际需要设计的
