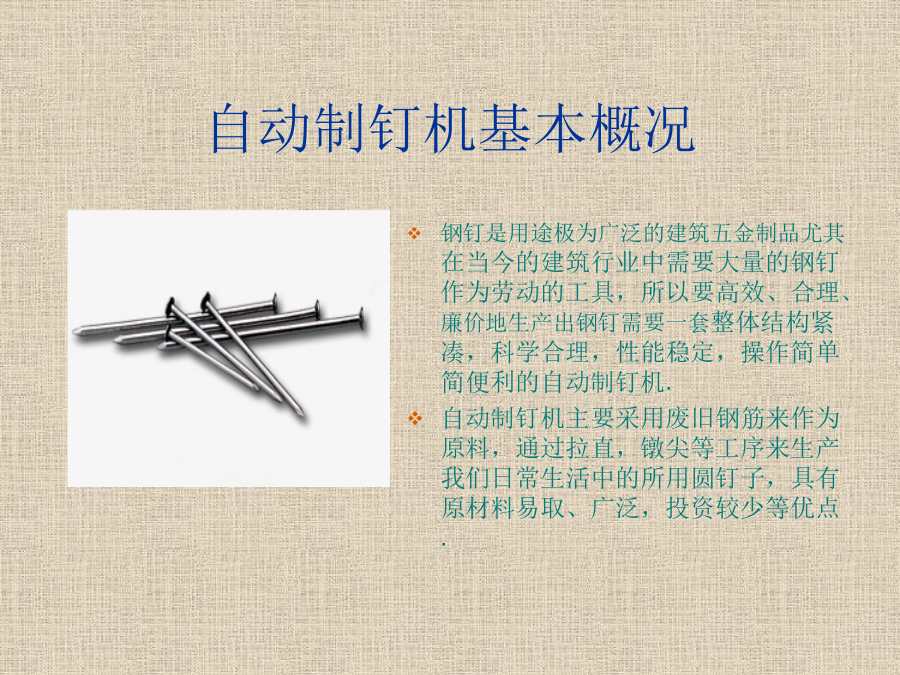

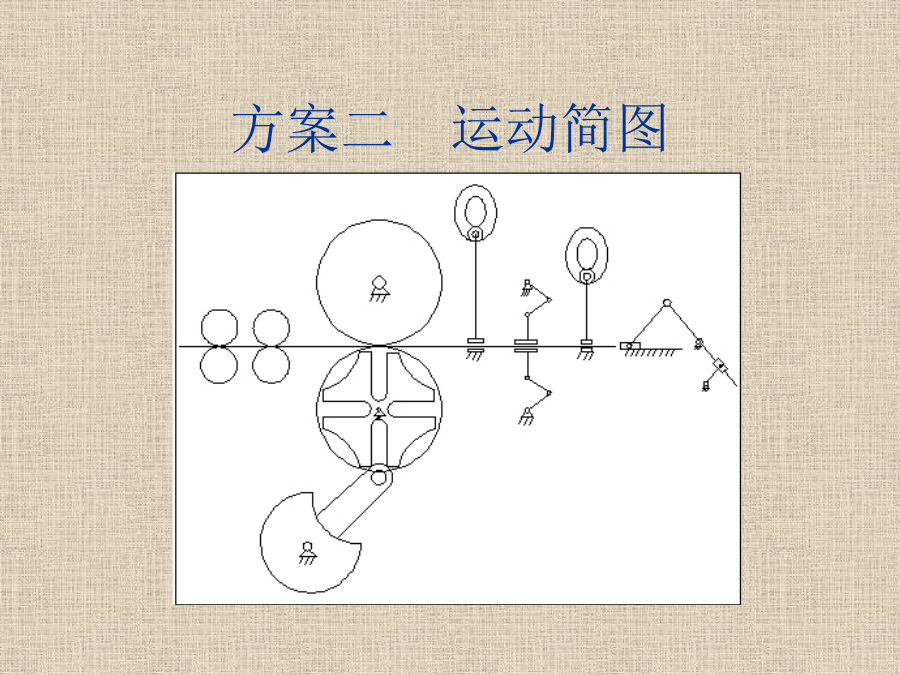

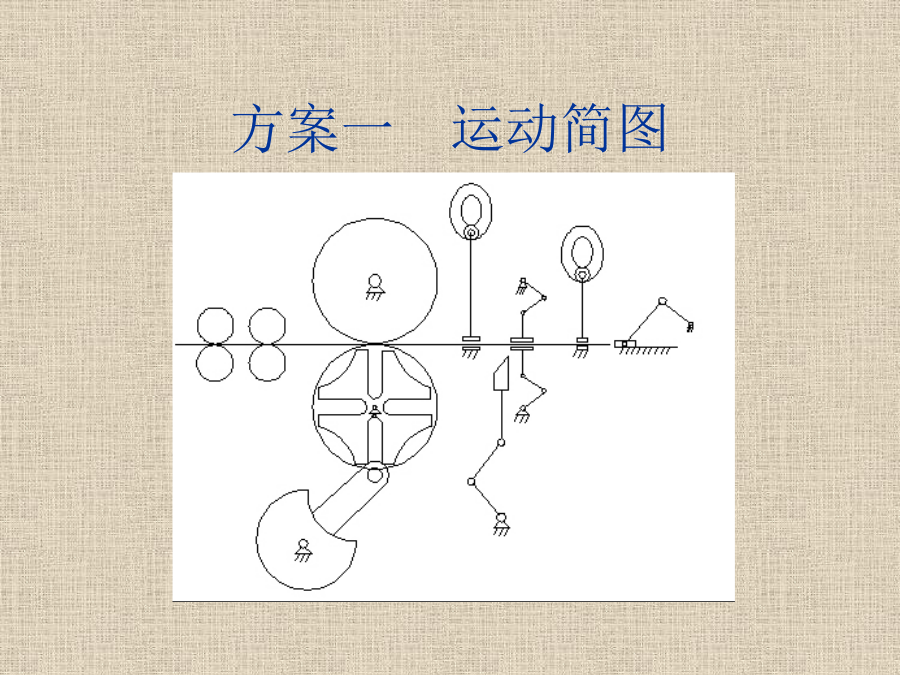

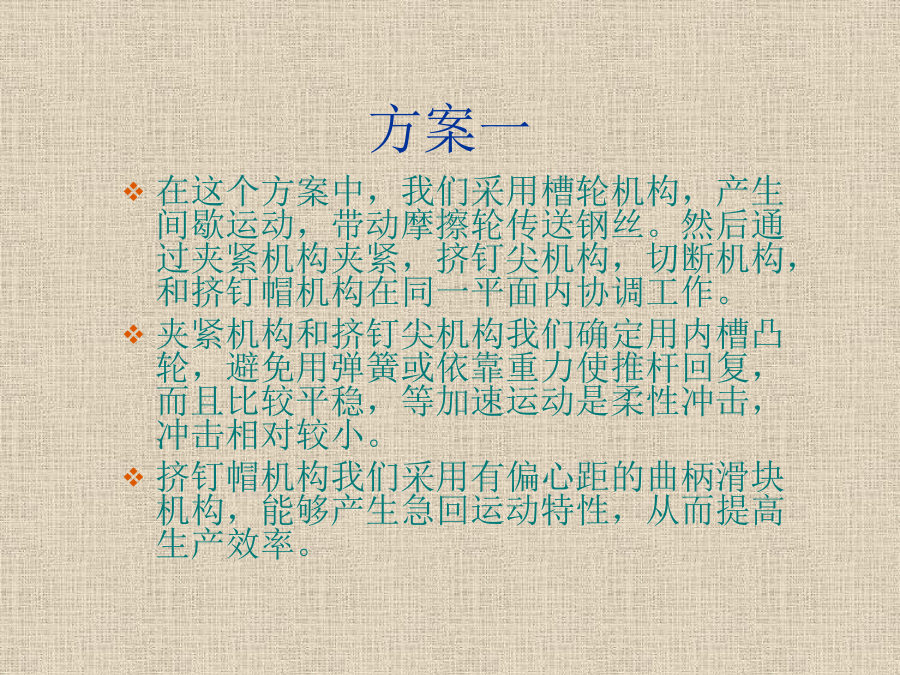

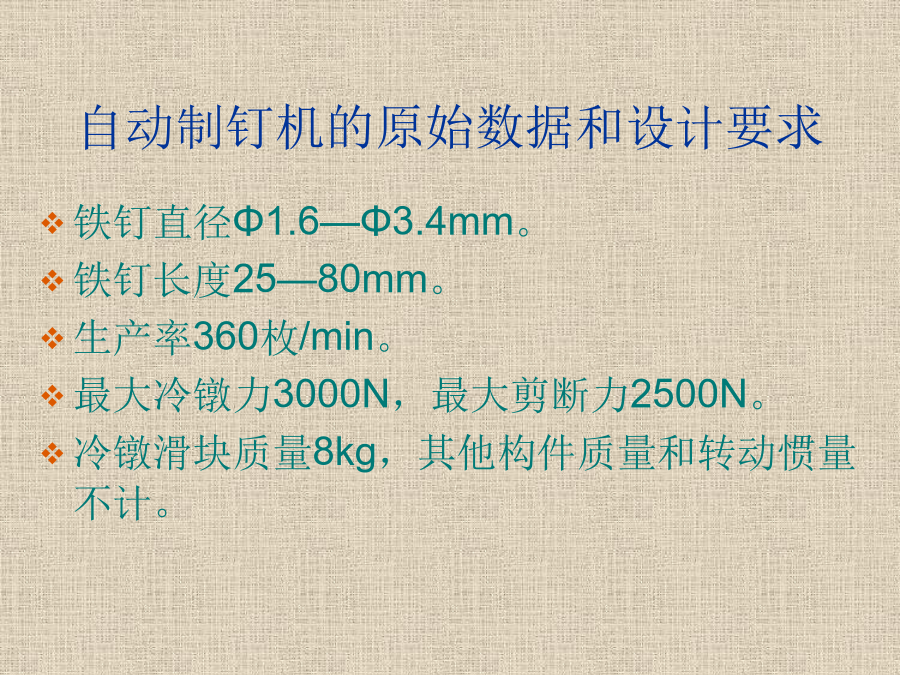

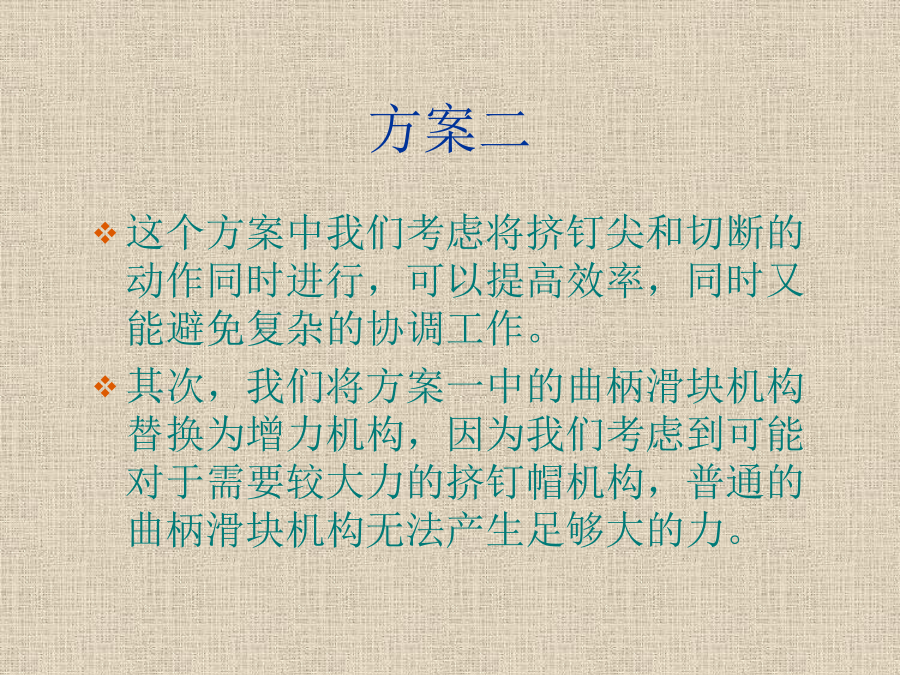

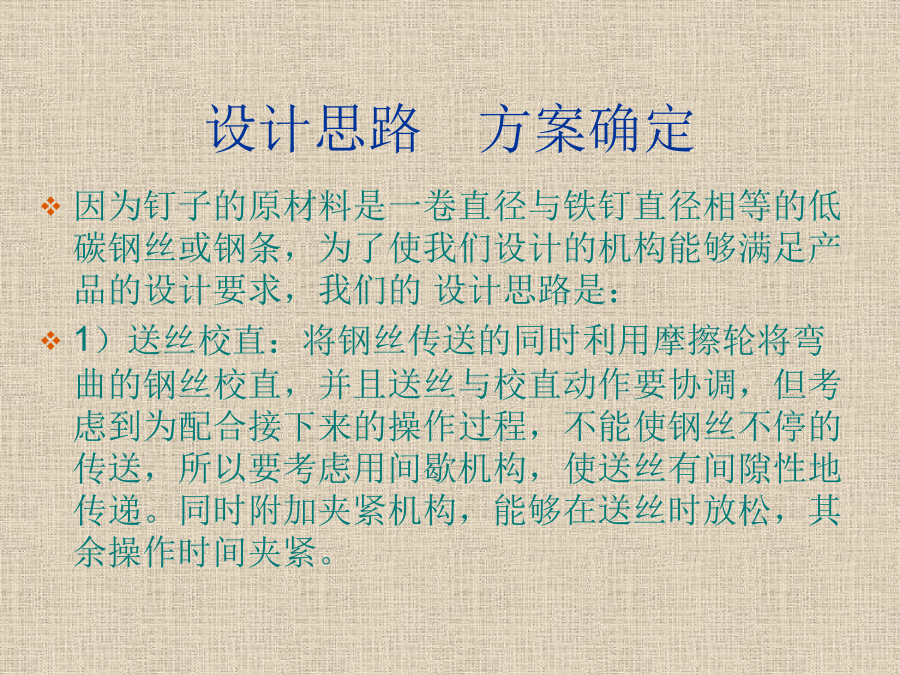

机械原理课程设计－自动制钉机自动制钉机基本概况自动制钉机的工作原理及工艺过程自动制钉机的原始数据和设计要求设计思路方案确定2）冷镦钉帽：我们所看到的钉子都有钉帽，由夹紧机构夹持钢丝时，露出一段钢丝进行冷镦钉帽，可采用移动或者摆动式的冲压机构。3）冷挤钉尖：通过模具挤压出钉尖形状。4）切断钢丝：挤压完成后，剪断机构剪断钢丝，可采用急回运动机构。5）夹紧机构松开，铁钉落下。6）送丝机构重新送丝，工序重复，实现自动制钉的目的。机构相对较多，相互动作也比较复杂，协调就变得尤为重要，所以我们考虑用齿轮及皮带连接各主动件，使其有联动的效果。方案一运动简图方案一方案二运动简图方案二方案三运动简图方案三进行比较确定方案最终方案设计分析动态视频1.夹紧机构夹紧机构参数说明夹紧机构运动分析2.送料机构参数摩擦轮运动分析3.冷镦机构挤钉帽机构运动分析4.冷挤机构5.切断机构切断机构运动分析参考书籍谢谢观赏！
