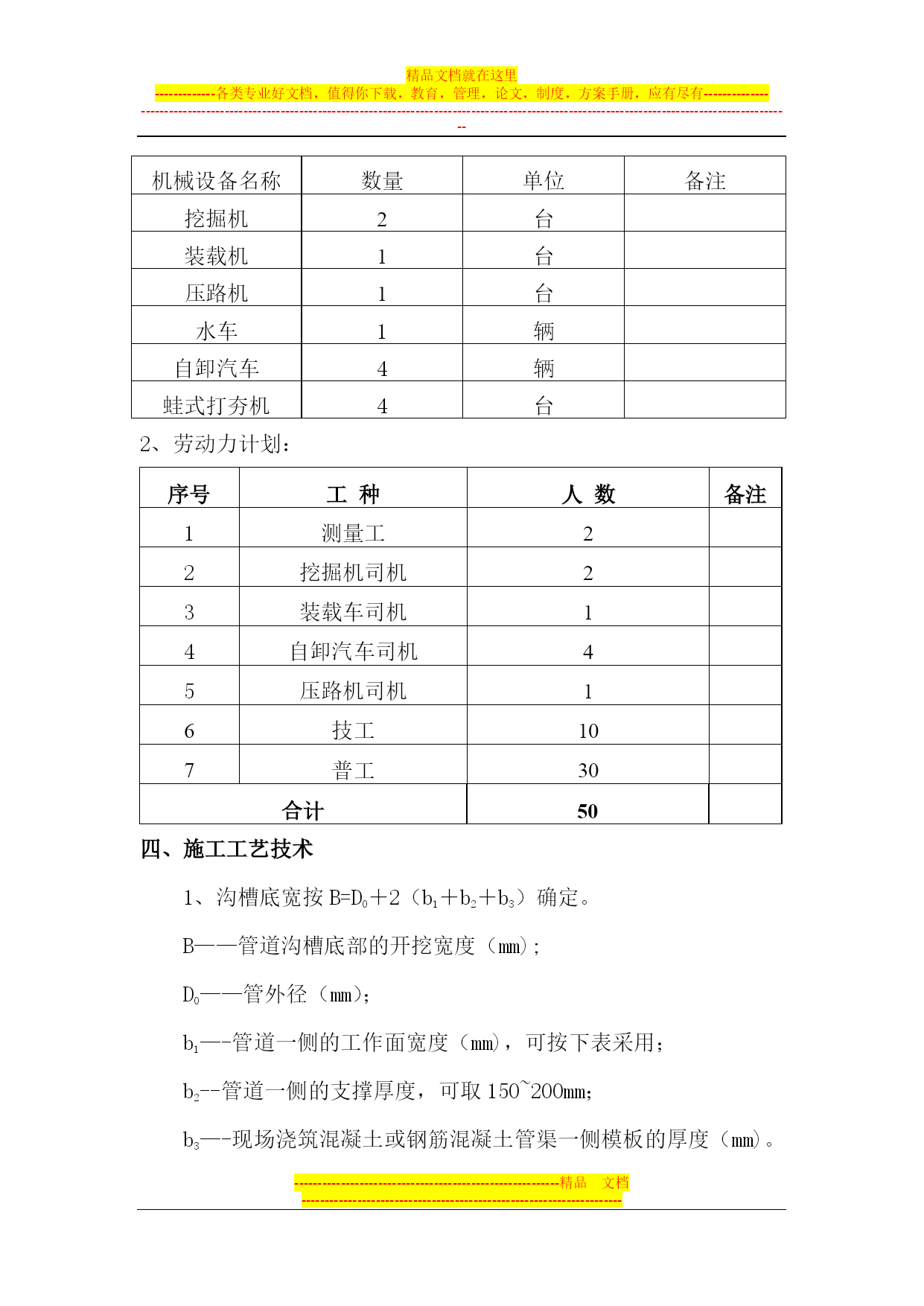

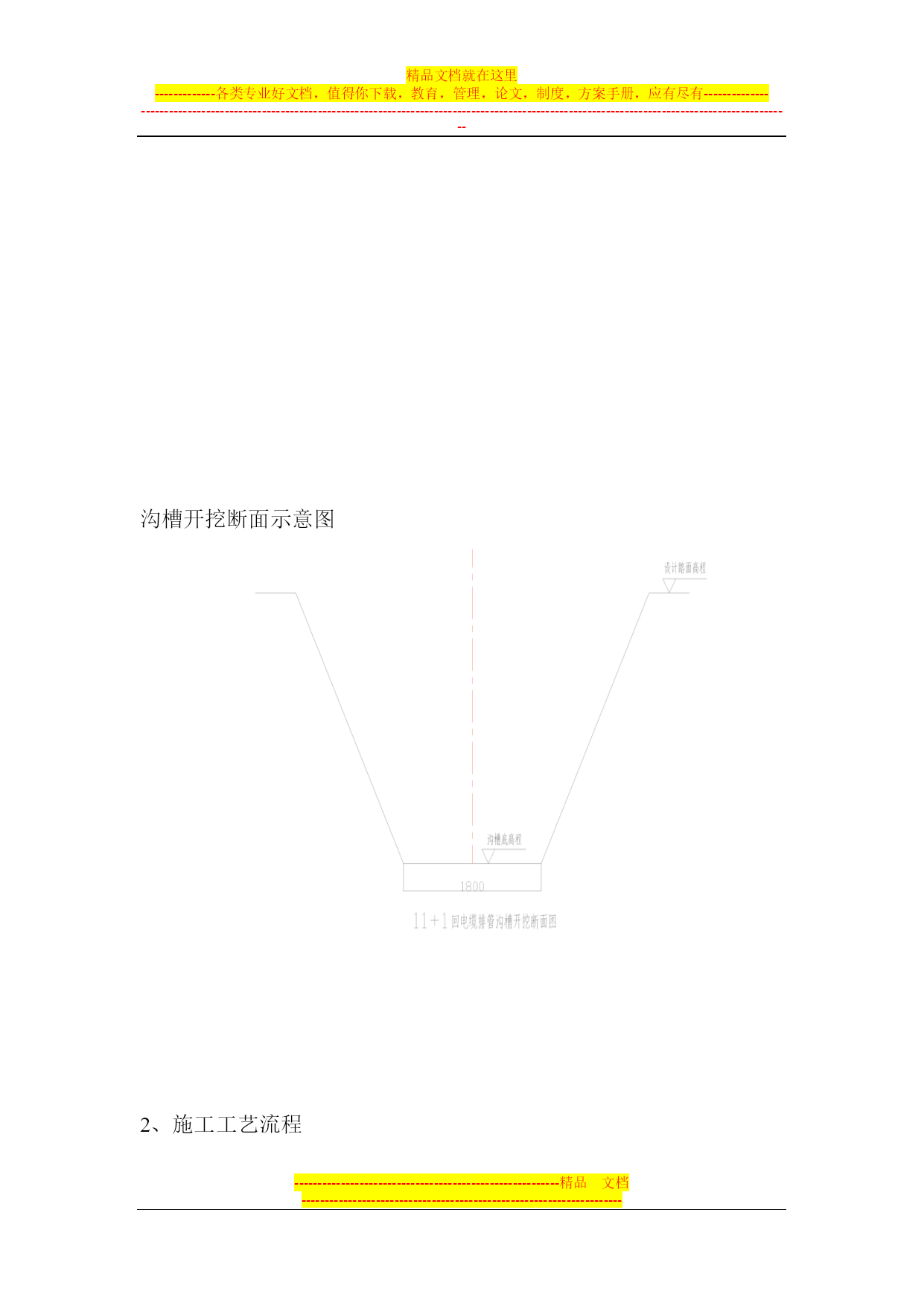

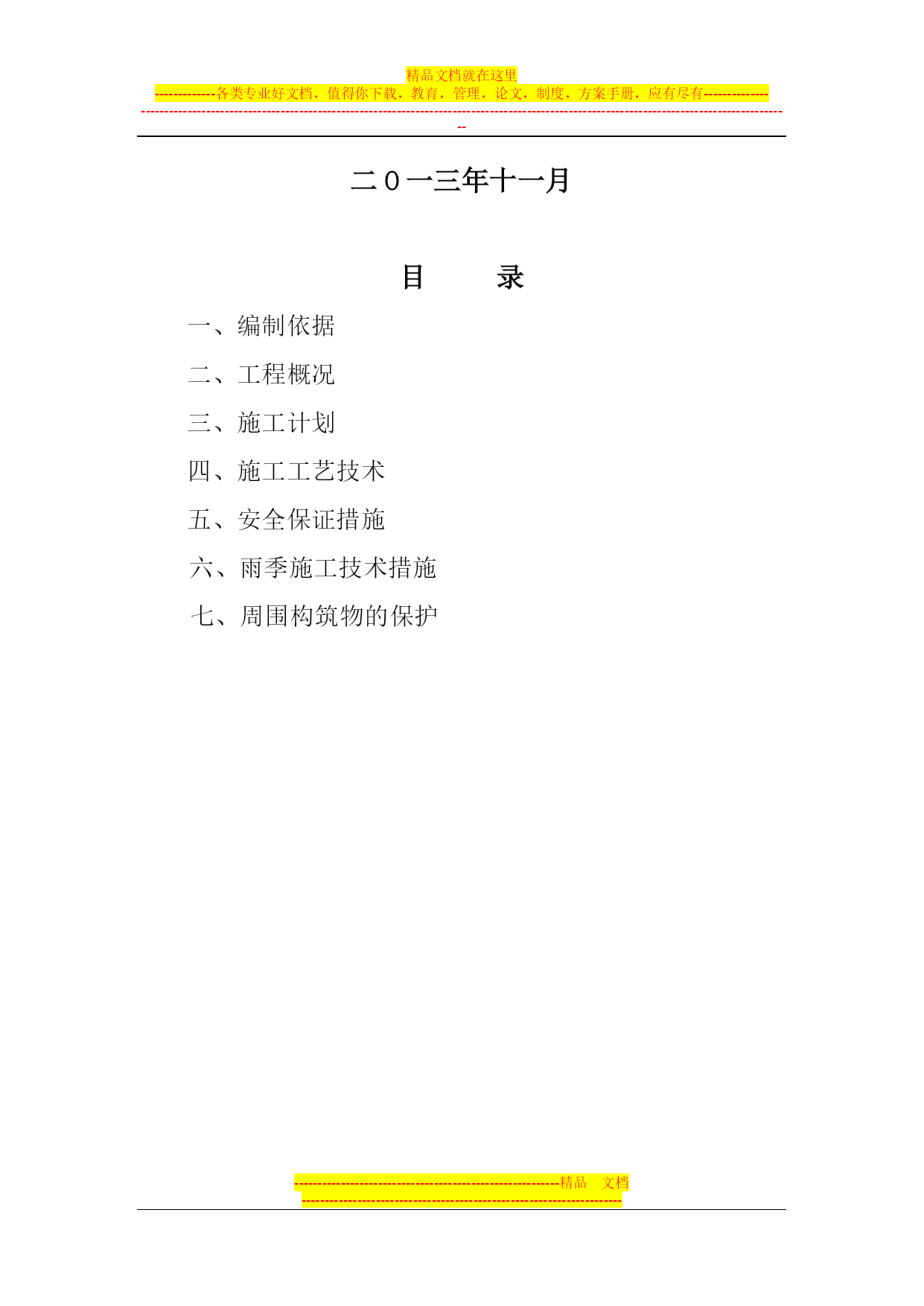

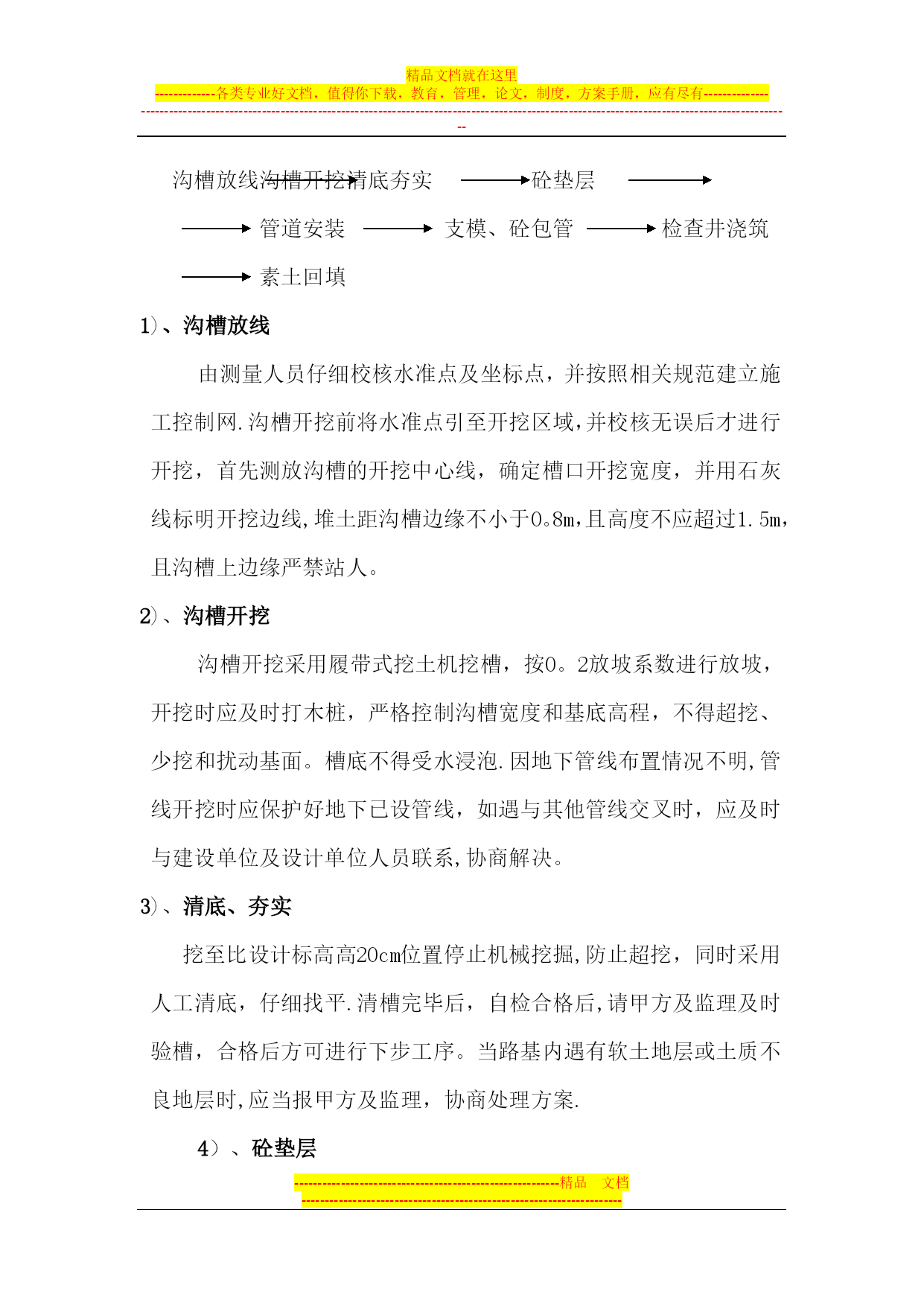

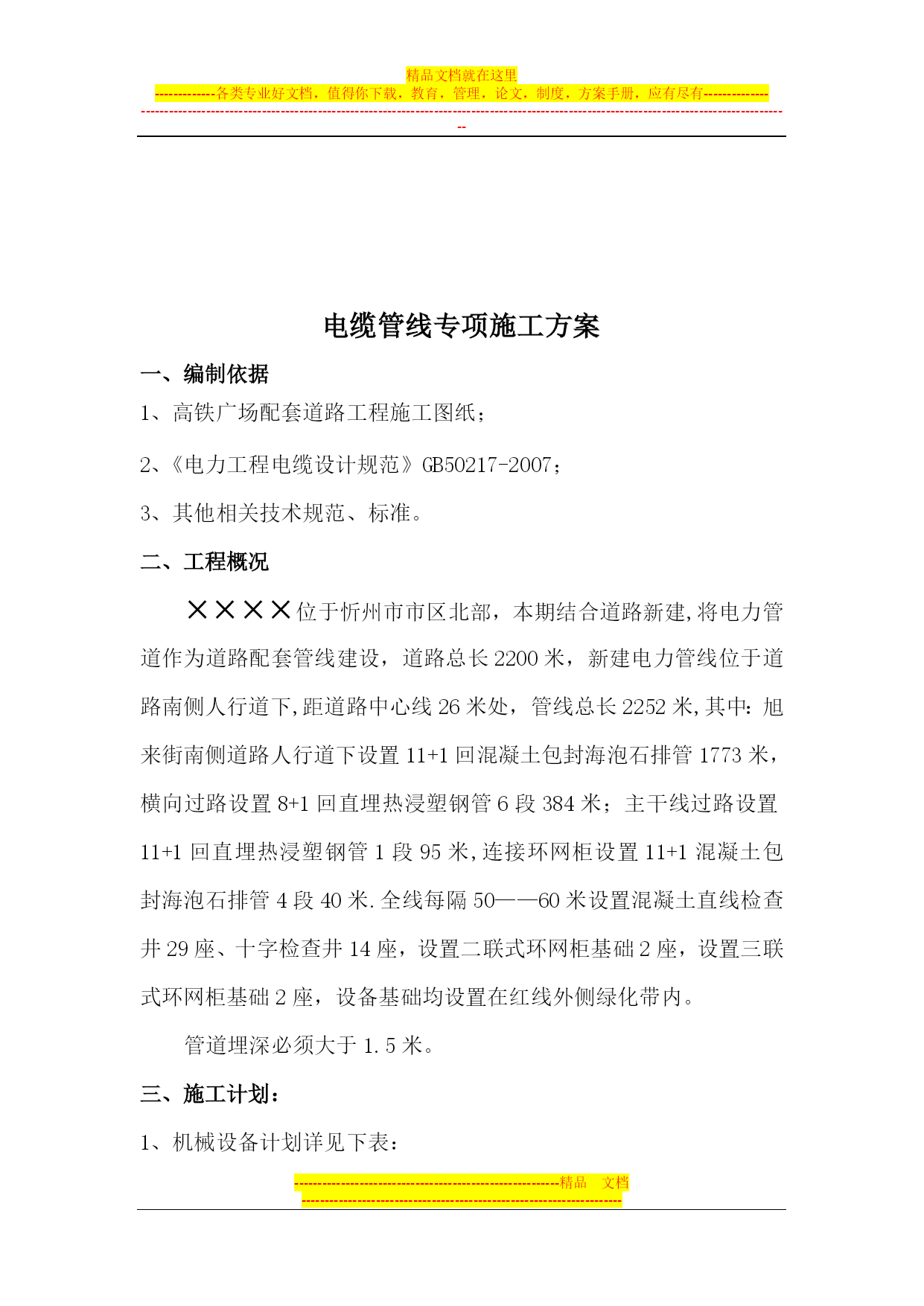

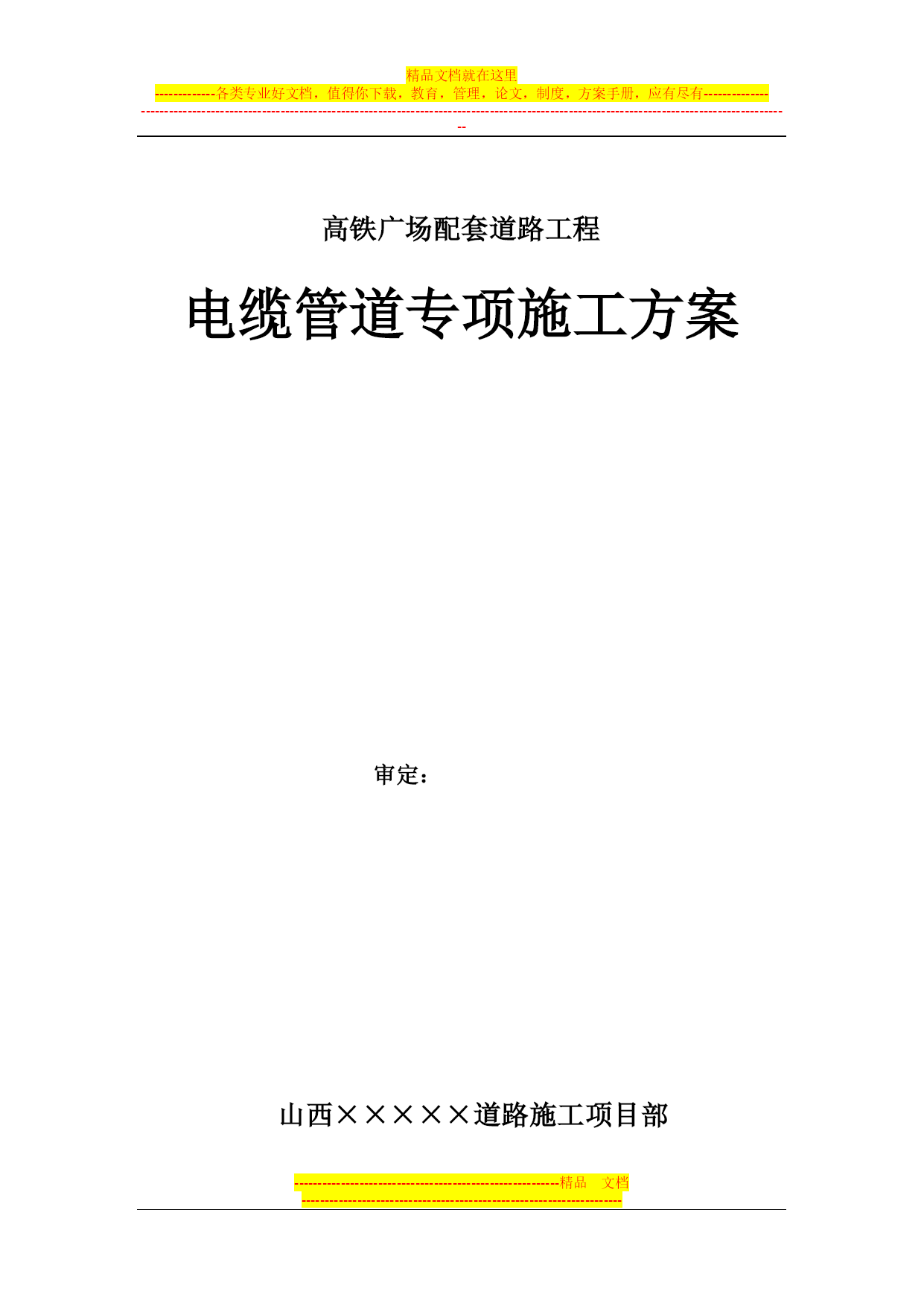

精品文档就在这里-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档---------------------------------------------------------------------电缆管道专项施工方案【实用文档】doc文档可直接使用可编辑,欢迎下载高铁广场配套道路工程电缆管道专项施工方案审定:山西×××××道路施工项目部二O一三年十一月目录一、编制依据二、工程概况三、施工计划四、施工工艺技术五、安全保证措施六、雨季施工技术措施七、周围构筑物的保护电缆管线专项施工方案一、编制依据1、高铁广场配套道路工程施工图纸;2、《电力工程电缆设计规范》GB50217-2007;3、其他相关技术规范、标准。二、工程概况××××位于忻州市市区北部,本期结合道路新建,将电力管道作为道路配套管线建设,道路总长2200米,新建电力管线位于道路南侧人行道下,距道路中心线26米处,管线总长2252米,其中:旭来街南侧道路人行道下设置11+1回混凝土包封海泡石排管1773米,横向过路设置8+1回直埋热浸塑钢管6段384米;主干线过路设置11+1回直埋热浸塑钢管1段95米,连接环网柜设置11+1混凝土包封海泡石排管4段40米.全线每隔50——60米设置混凝土直线检查井29座、十字检查井14座,设置二联式环网柜基础2座,设置三联式环网柜基础2座,设备基础均设置在红线外侧绿化带内。管道埋深必须大于1.5米。三、施工计划:1、机械设备计划详见下表:机械设备名称数量单位备注挖掘机2台装载机1台压路机1台水车1辆自卸汽车4辆蛙式打夯机4台2、劳动力计划:序号工种人数备注1测量工22挖掘机司机23装载车司机14自卸汽车司机45压路机司机16技工107普工30合计50四、施工工艺技术1、沟槽底宽按B=D0+2(b1+b2+b3)确定。B——管道沟槽底部的开挖宽度(mm);D0——管外径(mm);b1—-管道一侧的工作面宽度(mm),可按下表采用;b2--管道一侧的支撑厚度,可取150~200mm;b3—-现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。沟槽开挖断面示意图2、施工工艺流程沟槽放线沟槽开挖清底夯实砼垫层管道安装支模、砼包管检查井浇筑素土回填1)、沟槽放线由测量人员仔细校核水准点及坐标点,并按照相关规范建立施工控制网.沟槽开挖前将水准点引至开挖区域,并校核无误后才进行开挖,首先测放沟槽的开挖中心线,确定槽口开挖宽度,并用石灰线标明开挖边线,堆土距沟槽边缘不小于0。8m,且高度不应超过1.5m,且沟槽上边缘严禁站人。2)、沟槽开挖沟槽开挖采用履带式挖土机挖槽,按0。2放坡系数进行放坡,开挖时应及时打木桩,严格控制沟槽宽度和基底高程,不得超挖、少挖和扰动基面。槽底不得受水浸泡.因地下管线布置情况不明,管线开挖时应保护好地下已设管线,如遇与其他管线交叉时,应及时与建设单位及设计单位人员联系,协商解决。3)、清底、夯实挖至比设计标高高20cm位置停止机械挖掘,防止超挖,同时采用人工清底,仔细找平.清槽完毕后,自检合格后,请甲方及监理及时验槽,合格后方可进行下步工序。当路基内遇有软土地层或土质不良地层时,应当报甲方及监理,协商处理方案.4)、砼垫层本管沟为C15砼垫层200mm厚。支模、打灰应严格按照图纸控制截面尺寸及标高,符合规范要求的允许偏差.严格控制混凝土的配比及塌落度,及时留作试块。5)、管道安装(a)下管下管之前,所有管均须现场检查,管子应附有出厂证明书,证明管子型号及制造及出厂日期,对有裂纹缺陷不符合规格的均不许使用,并应符合设计要求。(b)海泡管道安装海泡石管规格Φ200(内径)Φ224(外径)安装前混凝土砼垫层以达到施工强度,标高及尺寸检查合格。安装时应严格按照图纸尺寸排列海泡管道,管道用专用管枕在管道接头两侧支撑海泡管道的安装,支架须固定牢固。接头连接时,要在管箍内涂上肥皂水再往里穿,致使两根管口的距离达到10mm—15mm为准(每根管插入深度为
