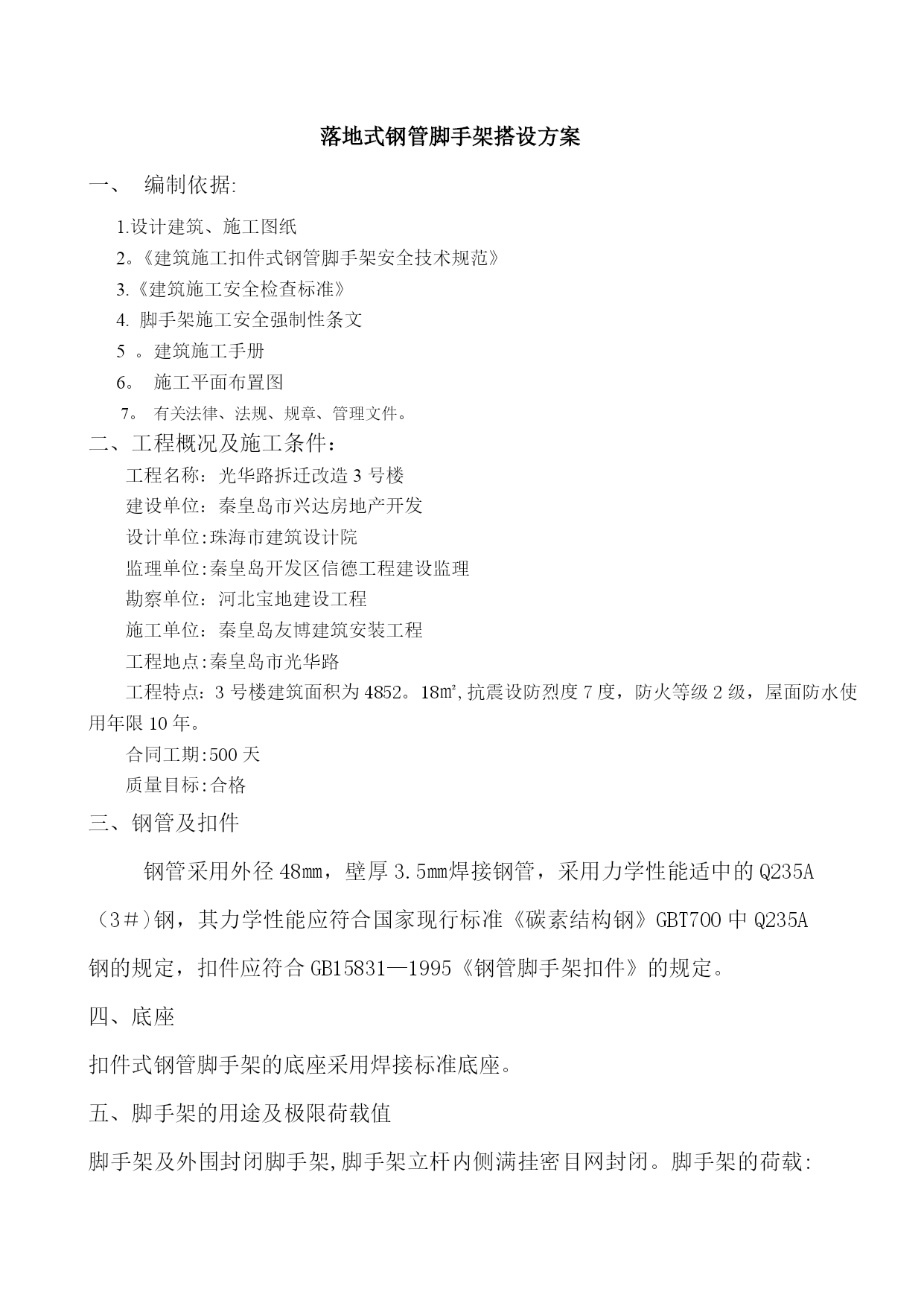

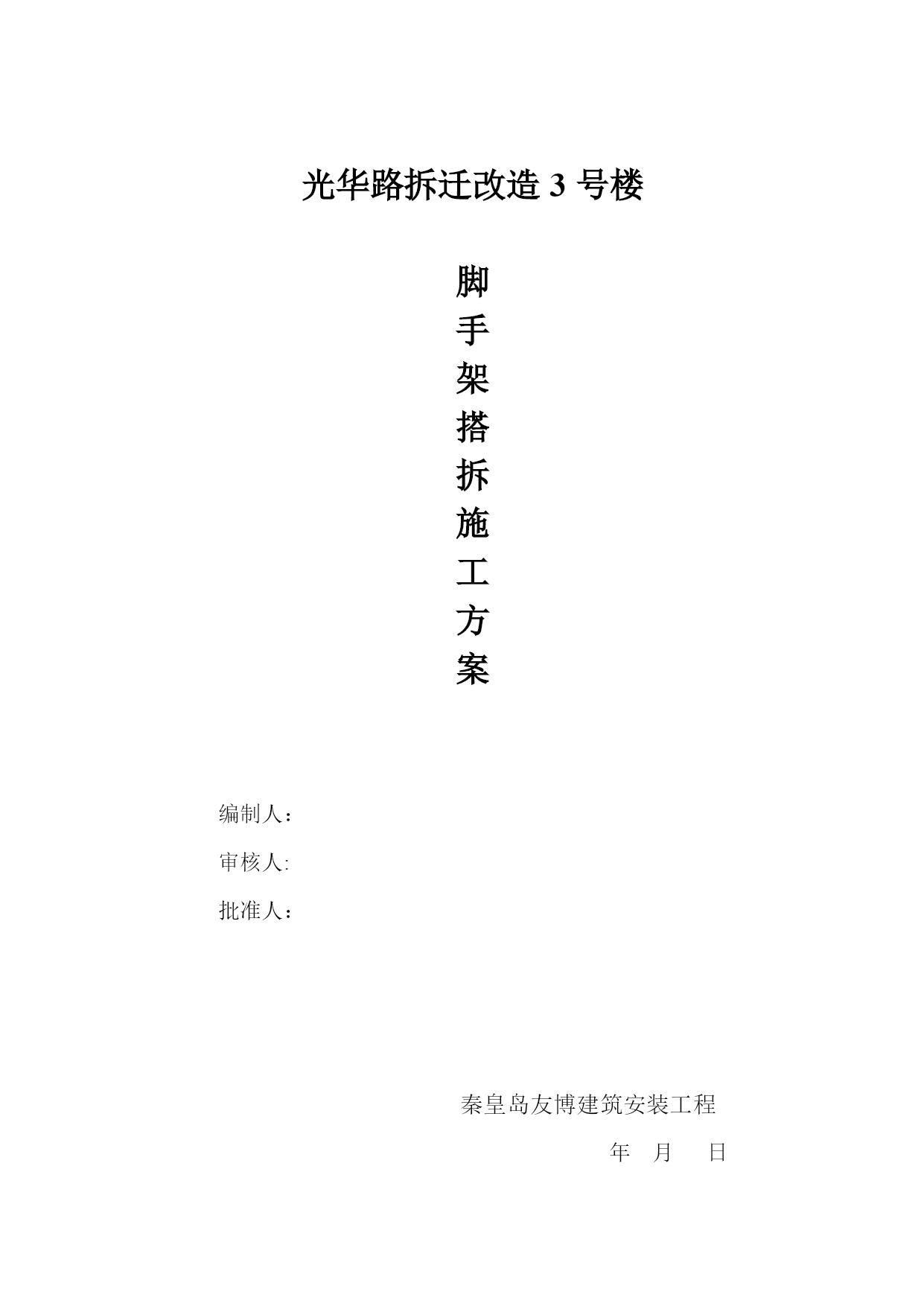

脚手架搭设施工方案.。【实用文档】doc文档可直接使用可编辑，欢迎下载光华路拆迁改造3号楼脚手架搭拆施工方案编制人：审核人:批准人：秦皇岛友博建筑安装工程年月日落地式钢管脚手架搭设方案编制依据:1.设计建筑、施工图纸2。《建筑施工扣件式钢管脚手架安全技术规范》3.《建筑施工安全检查标准》4.脚手架施工安全强制性条文5。建筑施工手册6。施工平面布置图7。有关法律、法规、规章、管理文件。二、工程概况及施工条件：工程名称：光华路拆迁改造3号楼建设单位：秦皇岛市兴达房地产开发设计单位:珠海市建筑设计院监理单位:秦皇岛开发区信德工程建设监理勘察单位：河北宝地建设工程施工单位：秦皇岛友博建筑安装工程工程地点:秦皇岛市光华路工程特点：3号楼建筑面积为4852。18㎡,抗震设防烈度7度，防火等级2级，屋面防水使用年限10年。合同工期:500天质量目标:合格三、钢管及扣件钢管采用外径48㎜，壁厚3.5㎜焊接钢管，采用力学性能适中的Q235A（3＃)钢，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，扣件应符合GB15831—1995《钢管脚手架扣件》的规定。四、底座扣件式钢管脚手架的底座采用焊接标准底座。五、脚手架的用途及极限荷载值脚手架及外围封闭脚手架,脚手架立杆内侧满挂密目网封闭。脚手架的荷载:结构架3000N/㎡,装修架2000N/㎡.六、脚手架的搭设方法：1．搭设顺序放置扫地杆，自角部起依次向两边竖立底立杆，底端与扫地杆扣接固定后，安装扫地小横杆（与立杆和扫地杆固定），随即装设第一步大横杆（与立杆扣接固定)和第一步小横杆，校正立杆垂直和水平杆水平使其符合要求后，按40—60Nm力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成.交圈后,再全面检查一遍脚手架质量和地基情况,严格确保设计要求和脚手架质量，设置连墙件（或加抛撑）,按第一步架的作业程序和要求搭设第二步、第三步……，随搭设进程及时装设连墙件和剪刀撑，装设作业层间杆件(在脚手架横向之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手架和装设作业层栏杆、挡脚板及密目网全封闭。2．基础做法首先进行搭设场地的平整、夯实工作，从建筑物主体向外围3-5‰找坡。回填土夯实后,上面铺设厚5㎝、宽20㎝以上宽木脚手板沿建筑物周围通长装置，之后在木脚手板上放置钢底座，钢底座上放置立杆,之后按设计的立杆间距（1。5米)进行放线定位，铺设木脚手板要平稳，不得悬空.3．排水措施在距脚手架立杆外侧0.5米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排岀，排水沟坡度为3-5‰。4．构造要求4.1立杆的间距、垂直度立杆间距选用1.5米，允许搭设偏差±5㎝，立杆垂直度允许搭设偏差±10㎝.4.2扫地杆设置从垫板往上20㎝处,设置扫地杆,扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10㎝。4。3横杆间距、平整度横杆步距采用1。5米，用对接方法接长,一根横杆两端的高差，不能超过2㎝,大横杆全长平整度不能超过±10㎝。4.4立杆、横杆接头的详细做法立杆上的对接扣件应交错布置,两个相邻立杆的接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500㎜，各接头中心距主节点的距离不应大于步距的1/3。大横杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500㎝,并应避免设在大横杆的跨中(见附图)。5．架体与建筑结构拉接要求5。1构造形式采用刚性连接方式，连墙件的连墙杆用两根50㎝短管用直角扣件中间加垫木固定在墙上。5.2布置要求连墙杆按三步三跨布置，但每根连墙杆控制脚手架的面积不得超过40㎡。连墙杆的连接在建筑物的预埋Φ48脚手管,用扣件与脚手架连接。连墙杆应尽量靠近脚手架节点，距离不大于300㎜。砌墙时两柱之间再增加一道拉接点，设置时尽量靠近主节点,偏离主节点的距离不应大于30㎝。必须从底部第一根纵向水平杆处开始呈水平设置,布设形式可以采用花排，也可以采用并排,宜优先采用花排。七、剪刀撑的搭设方法在建筑物四周转角处，必须要设置剪刀撑，每道剪刀撑跨越立柱的根数宜在5—7根之间，每道剪刀撑跨的宽度不应小于4跨,且不小于6米。斜杆与地面的倾角宜在45度—60度之间,由底至顶连续设置，中间每道剪刀撑跨的净距不应大于15米。剪刀撑斜杆应用旋转扣件固定在与之相交的大横杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不应大于15㎝。剪刀撑接长采用搭接接长，搭接长度不小于100㎝，用3个扣件等距离布置，扣件扣在钢管端头处不小于10㎝处.剪刀撑下端一定要落地面垫
