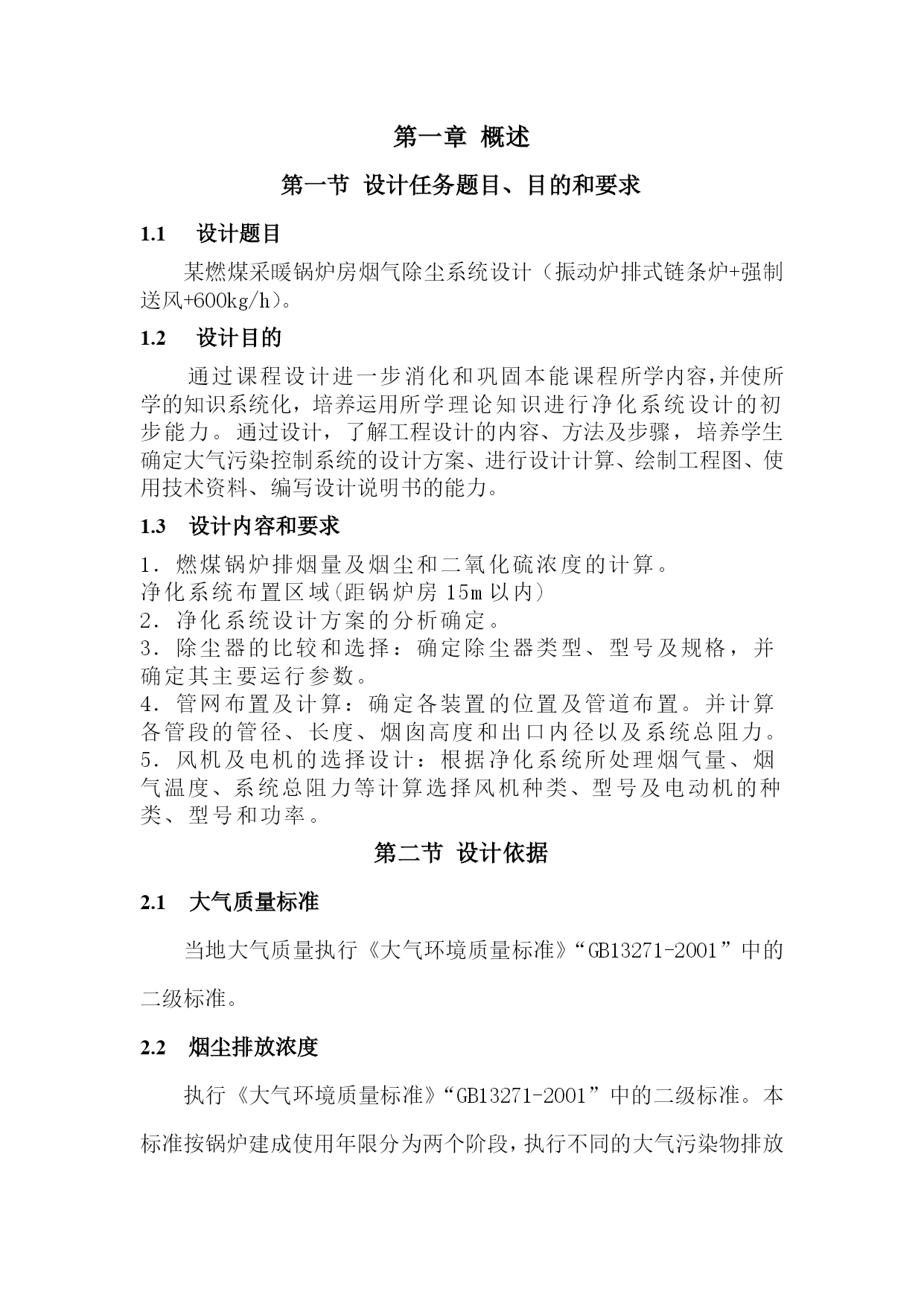

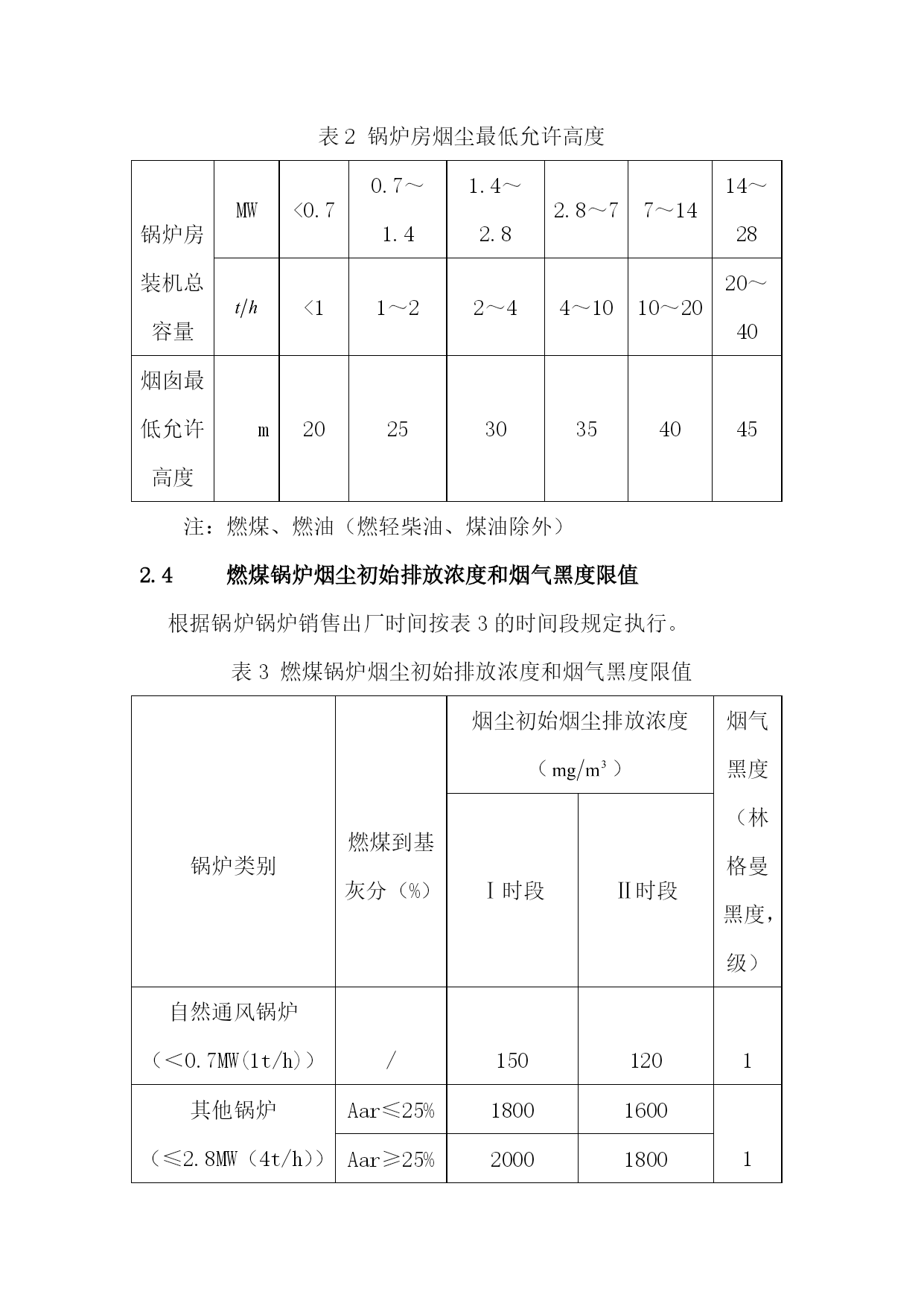

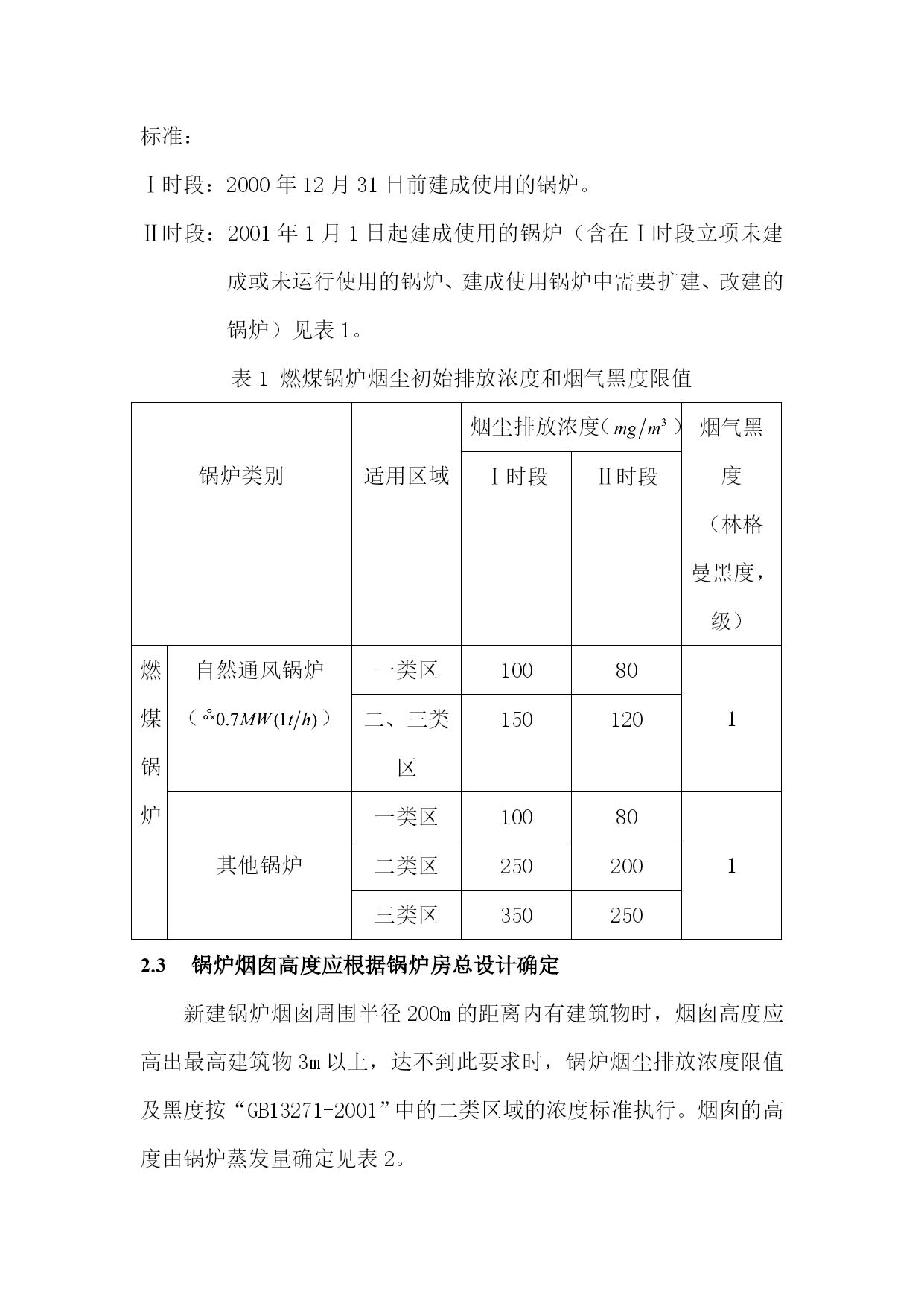

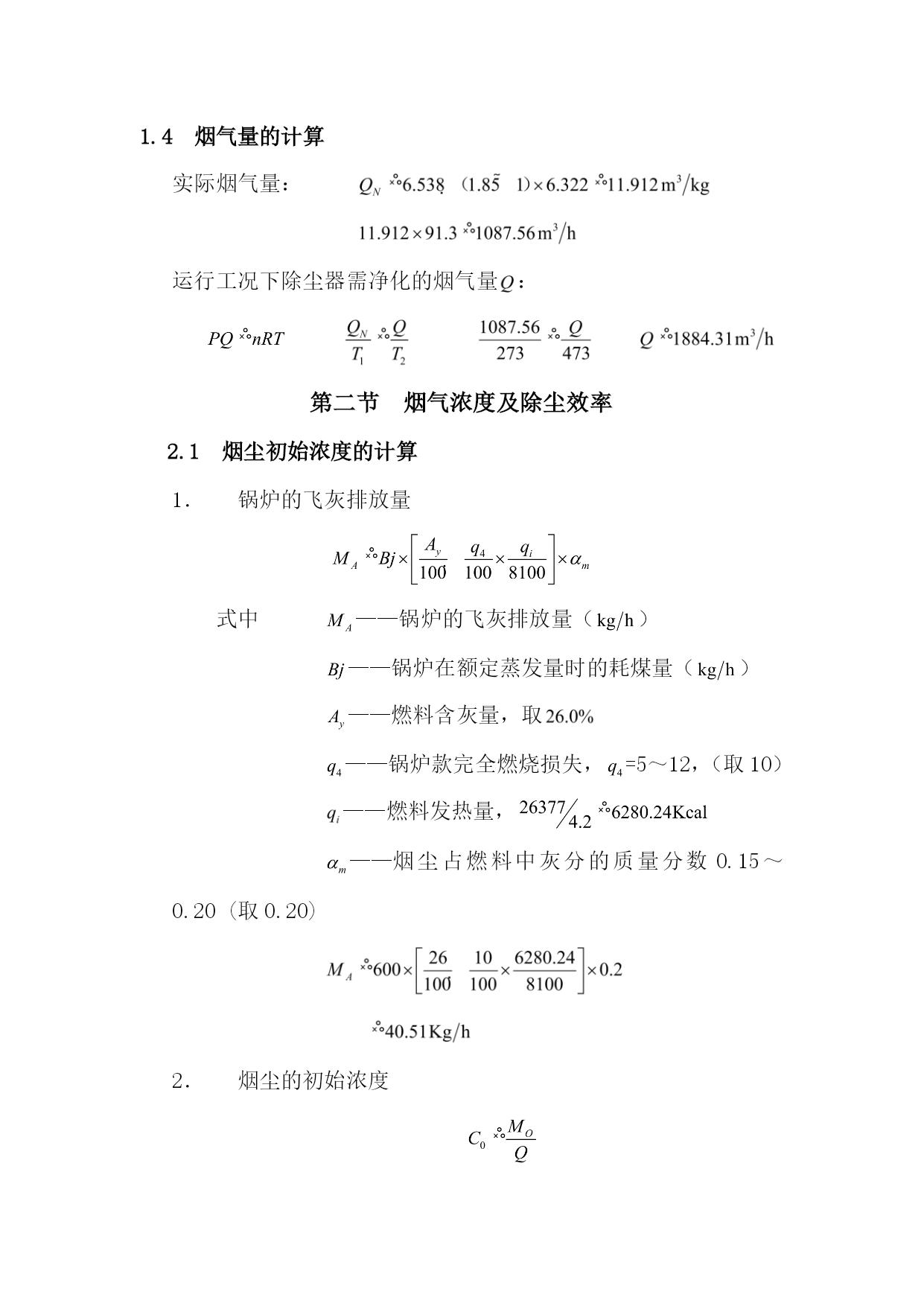

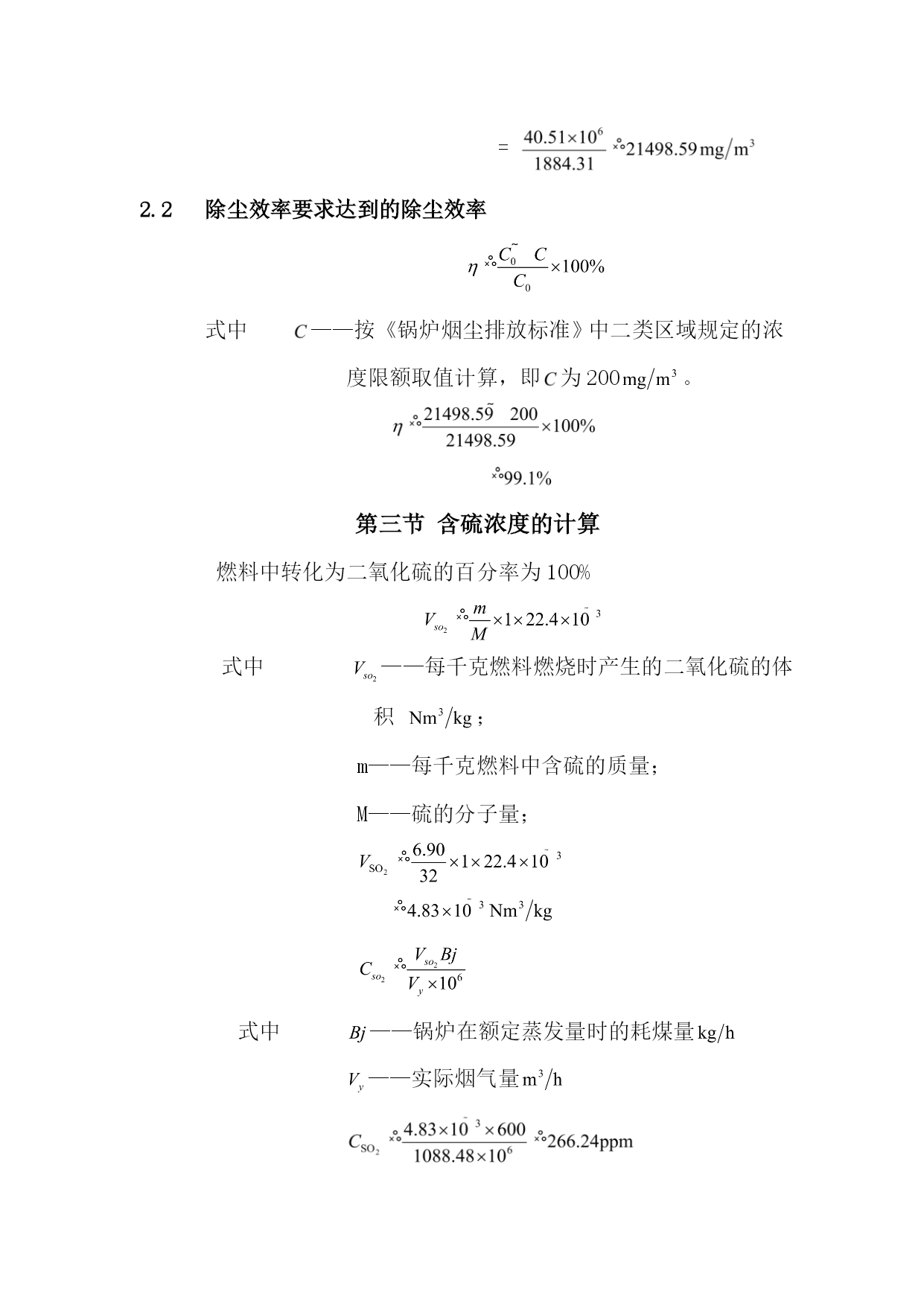

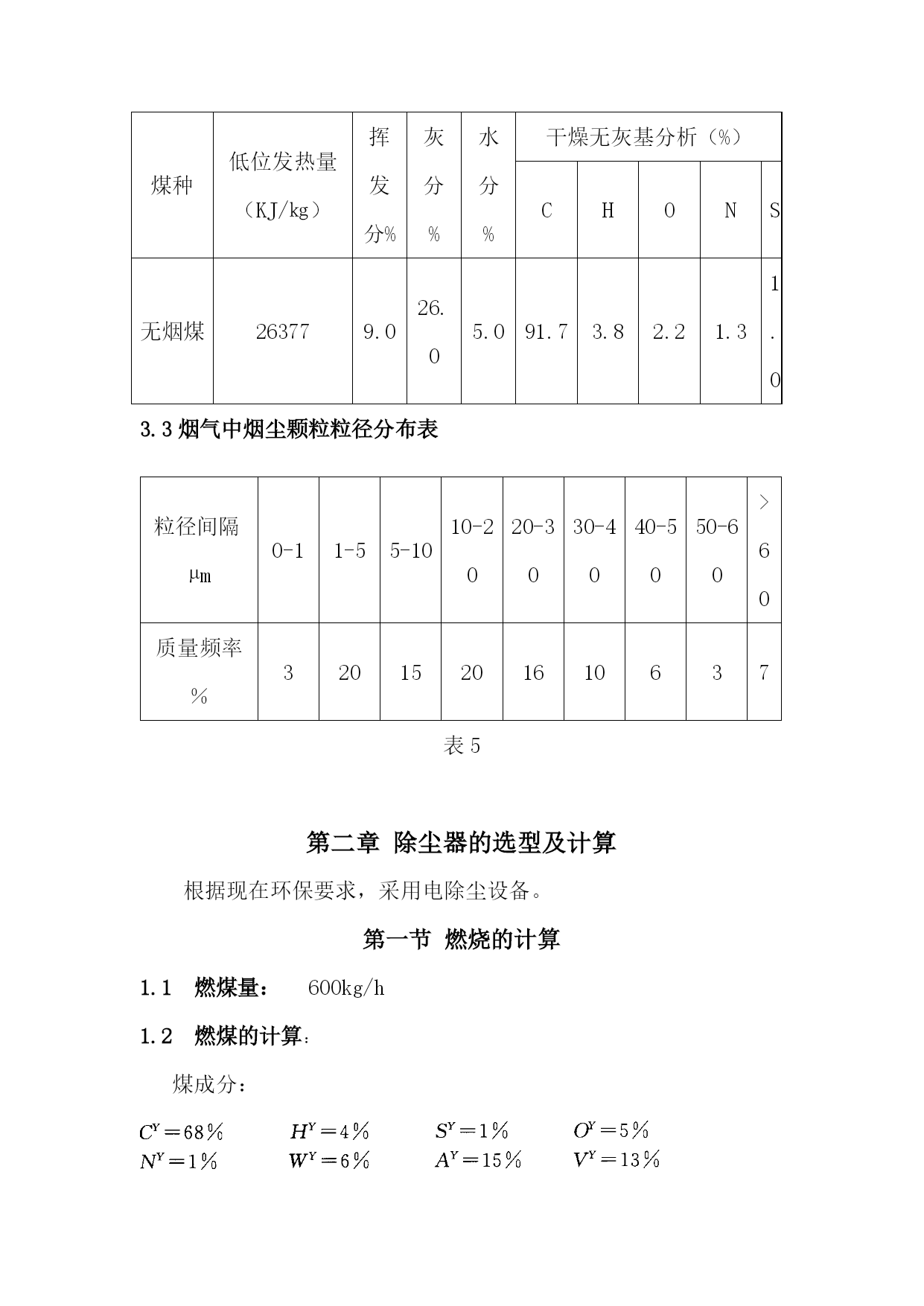

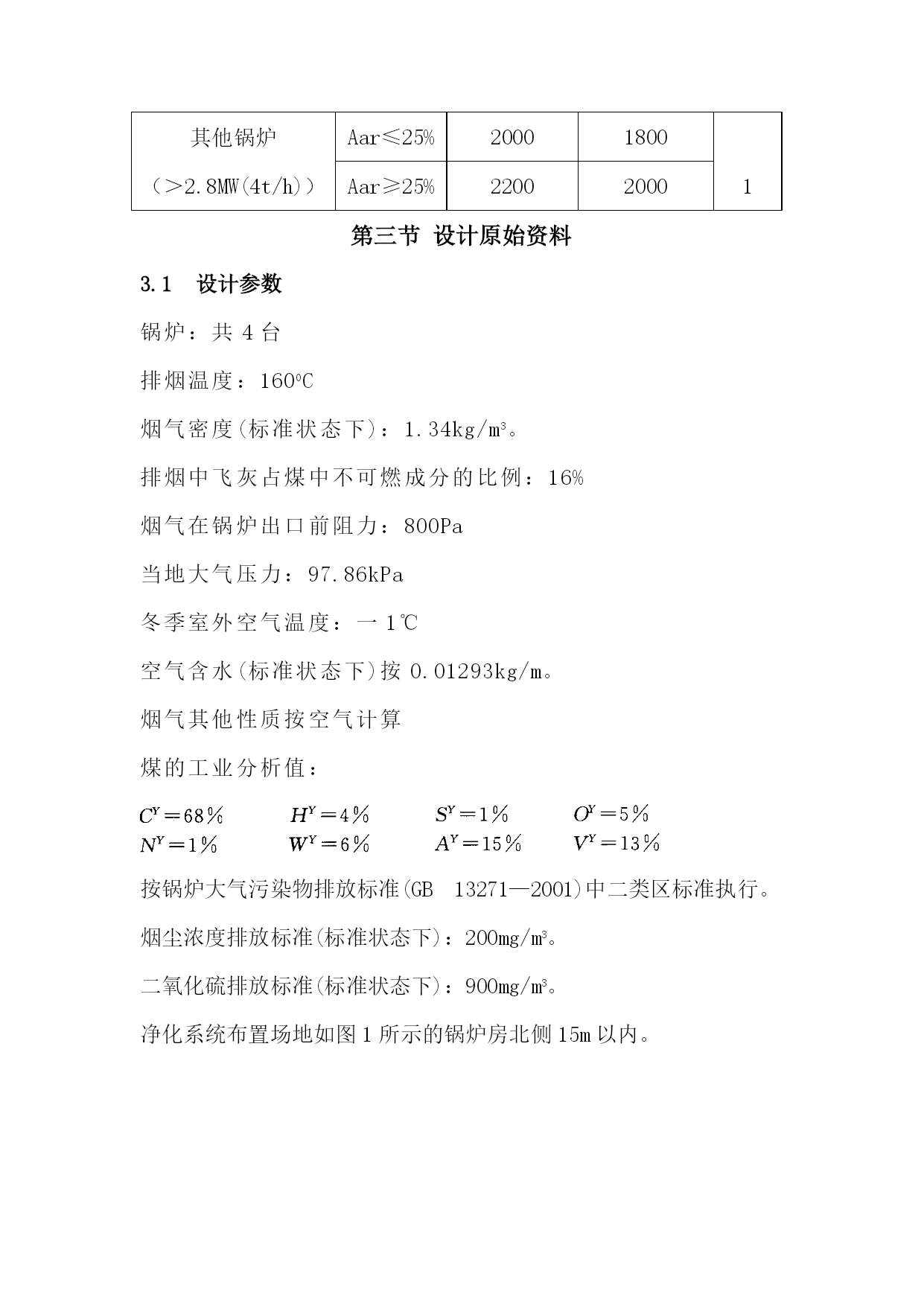

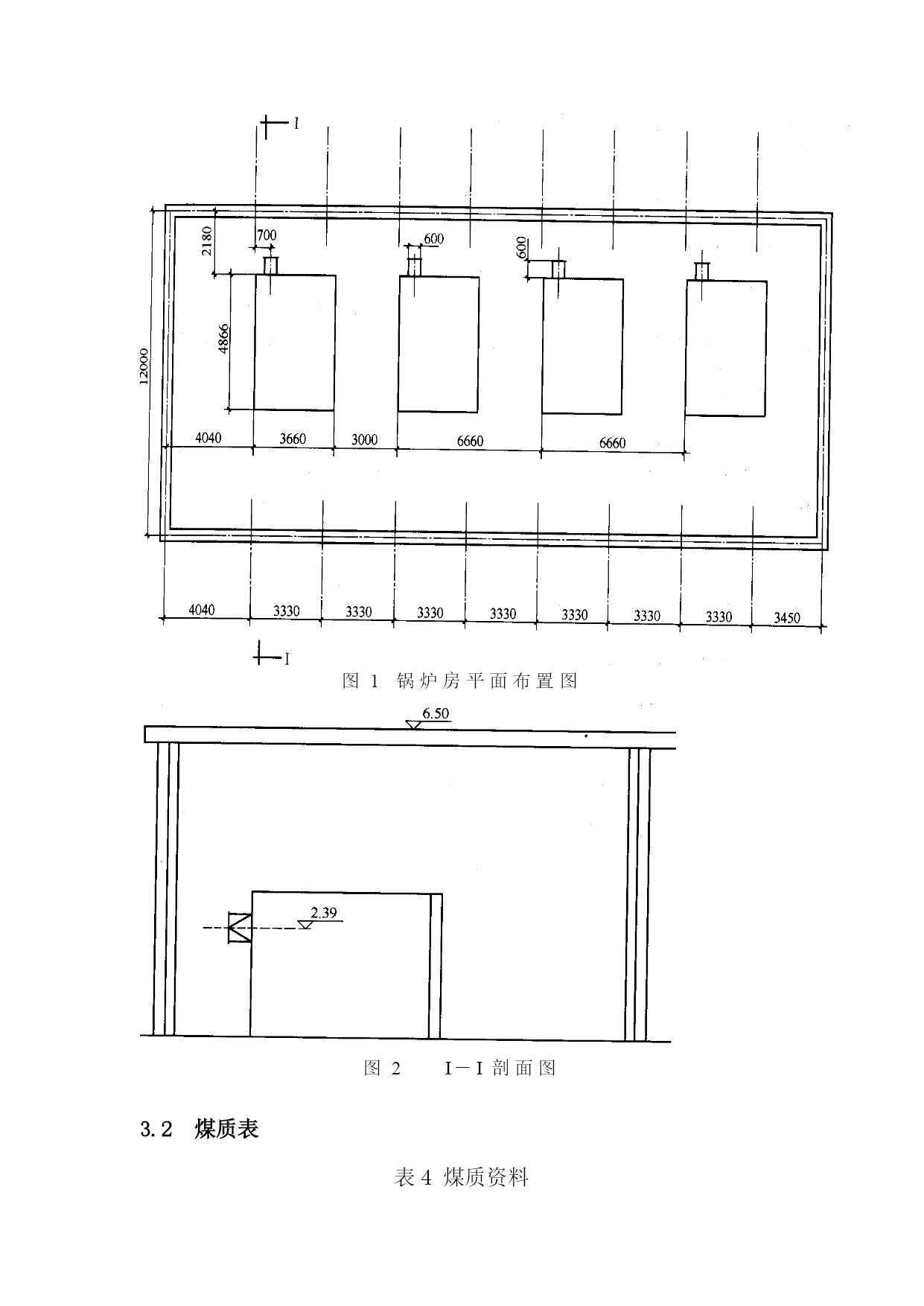

环境工程系大气污染控制工程课程设计某燃煤采暖锅炉房烟气除尘系统设计（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）第一章概述第一节设计任务题目、目的和要求设计题目某燃煤采暖锅炉房烟气除尘系统设计（振动炉排式链条炉+强制送风+600kg/h）。设计目的通过课程设计进一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。1.3设计内容和要求1．燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。净化系统布置区域(距锅炉房15m以内)2．净化系统设计方案的分析确定。3．除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。4．管网布置及计算：确定各装置的位置及管道布置。并计算各管段的管径、长度、烟囱高度和出口内径以及系统总阻力。5．风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选择风机种类、型号及电动机的种类、型号和功率。第二节设计依据大气质量标准当地大气质量执行《大气环境质量标准》“GB13271-2001”中的二级标准。2.2烟尘排放浓度执行《大气环境质量标准》“GB13271-2001”中的二级标准。本标准按锅炉建成使用年限分为两个阶段，执行不同的大气污染物排放标准：Ⅰ时段：2000年12月31日前建成使用的锅炉。Ⅱ时段：2001年1月1日起建成使用的锅炉（含在Ⅰ时段立项未建成或未运行使用的锅炉、建成使用锅炉中需要扩建、改建的锅炉）见表1。表1燃煤锅炉烟尘初始排放浓度和烟气黑度限值锅炉类别适用区域烟尘排放浓度（）烟气黑度（林格曼黑度，级）Ⅰ时段Ⅱ时段燃煤锅炉自然通风锅炉（）一类区100801二、三类区150120其他锅炉一类区100801二类区250200三类区3502502.3锅炉烟囱高度应根据锅炉房总设计确定新建锅炉烟囱周围半径200m的距离内有建筑物时，烟囱高度应高出最高建筑物3m以上，达不到此要求时，锅炉烟尘排放浓度限值及黑度按“GB13271-2001”中的二类区域的浓度标准执行。烟囱的高度由锅炉蒸发量确定见表2。表2锅炉房烟尘最低允许高度锅炉房装机总容量MW<0.70.7～1.41.4～2.82.8～77～1414～28<11～22～44～1010～2020～40烟囱最低允许高度m202530354045注：燃煤、燃油（燃轻柴油、煤油除外）燃煤锅炉烟尘初始排放浓度和烟气黑度限值根据锅炉锅炉销售出厂时间按表3的时间段规定执行。表3燃煤锅炉烟尘初始排放浓度和烟气黑度限值锅炉类别燃煤到基灰分（%）烟尘初始烟尘排放浓度（）烟气黑度（林格曼黑度，级）Ⅰ时段Ⅱ时段自然通风锅炉（＜0.7MW(1t/h)）/1501201其他锅炉（≤2.8MW（4t/h））Aar≤25%180016001Aar≥25%20001800其他锅炉（＞2.8MW(4t/h)）Aar≤25%200018001Aar≥25%22002000第三节设计原始资料设计参数锅炉：共4台排烟温度：1600C烟气密度(标准状态下)：1.34kg/m3。排烟中飞灰占煤中不可燃成分的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：一1℃空气含水(标准状态下)按0.01293kg/m。烟气其他性质按空气计算煤的工业分析值：按锅炉大气污染物排放标准(GB13271—2001)中二类区标准执行。烟尘浓度排放标准(标准状态下)：200mg/m3。二氧化硫排放标准(标准状态下)：900mg/m3。净化系统布置场地如图1所示的锅炉房北侧15m以内。图1锅炉房平面布置图图2I－I剖面图3.2煤质表表4煤质资料煤种低位发热量（KJ/㎏）挥发分%灰分%水分%干燥无灰基分析（%）CHONS无烟煤263779.026.05.091.73.82.21.31.03.3烟气中烟尘颗粒粒径分布表粒径间隔µm0-11-55-1010-2020-3030-4040-5050-60>60质量频率％32015201610637表5第二章除尘器的选型及计算根据现在环保要求，采用电除尘设备。第一节燃烧的计算1.1燃煤量：600kg/h1.2燃煤的计算：煤成分：元素质量（g）mol需氧数molC68056.6756.67H402010O50_-1.57S100.310.31N100.71-理论氧气量：56.67+10-1.57+0.31=65.41
