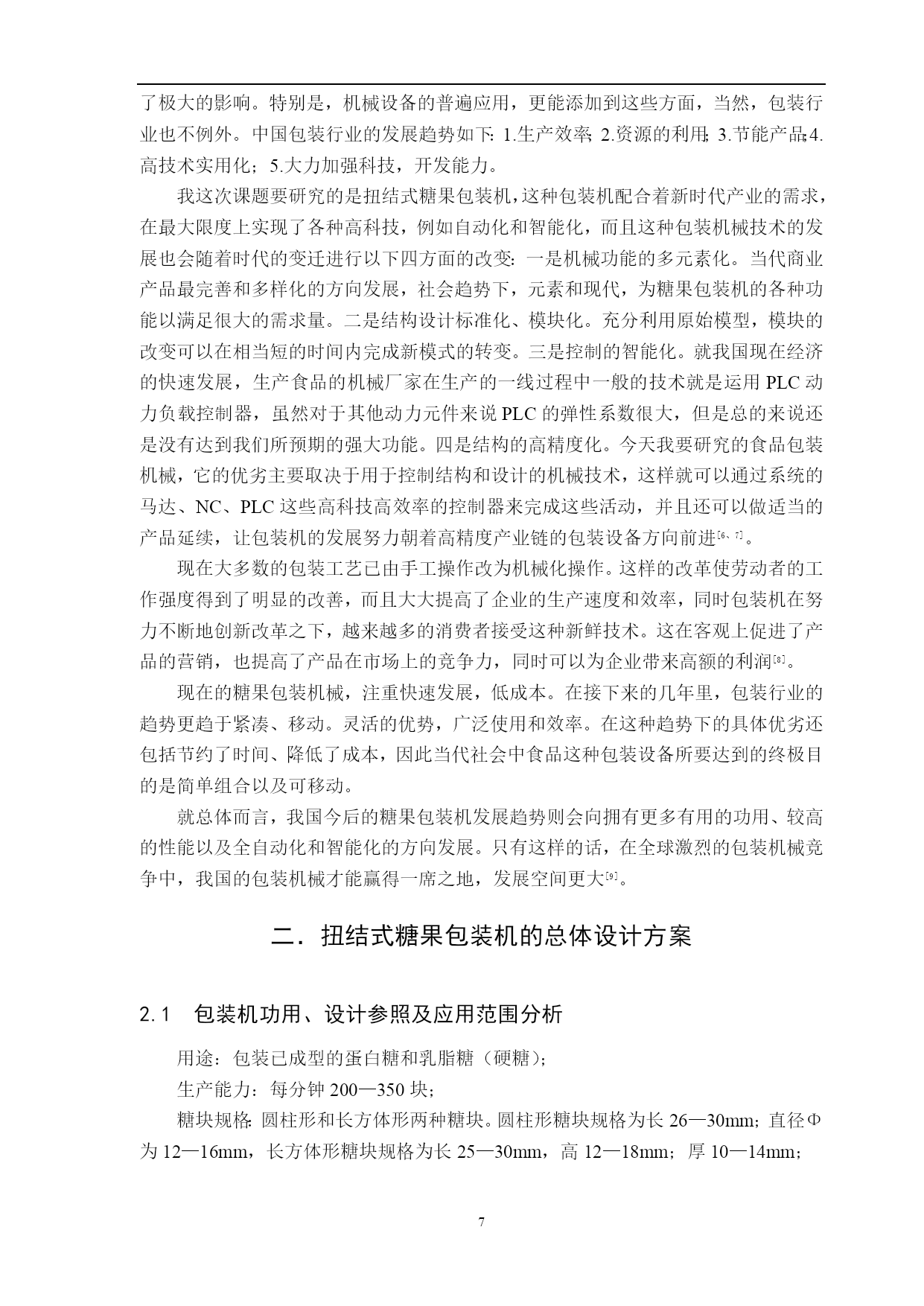

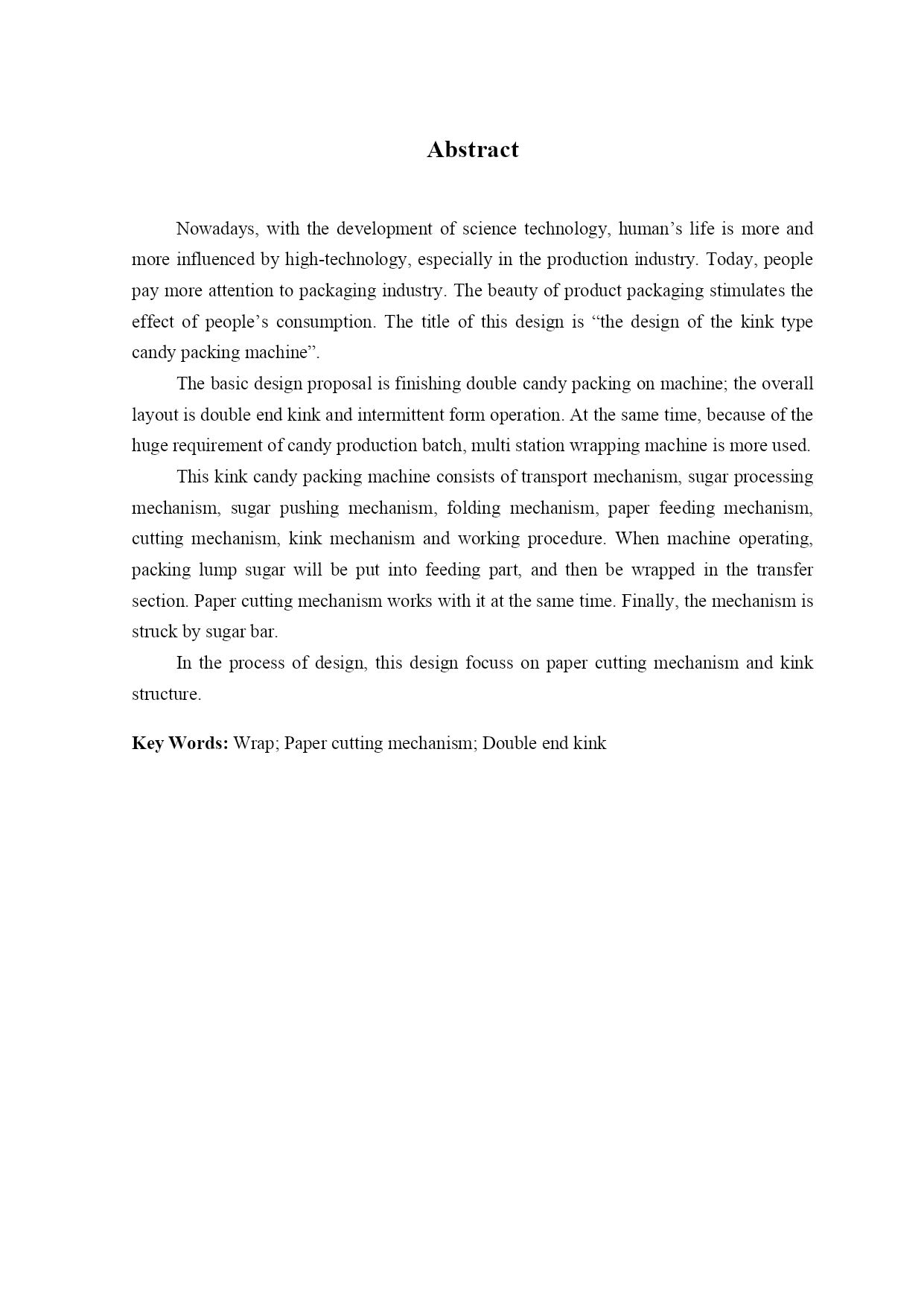

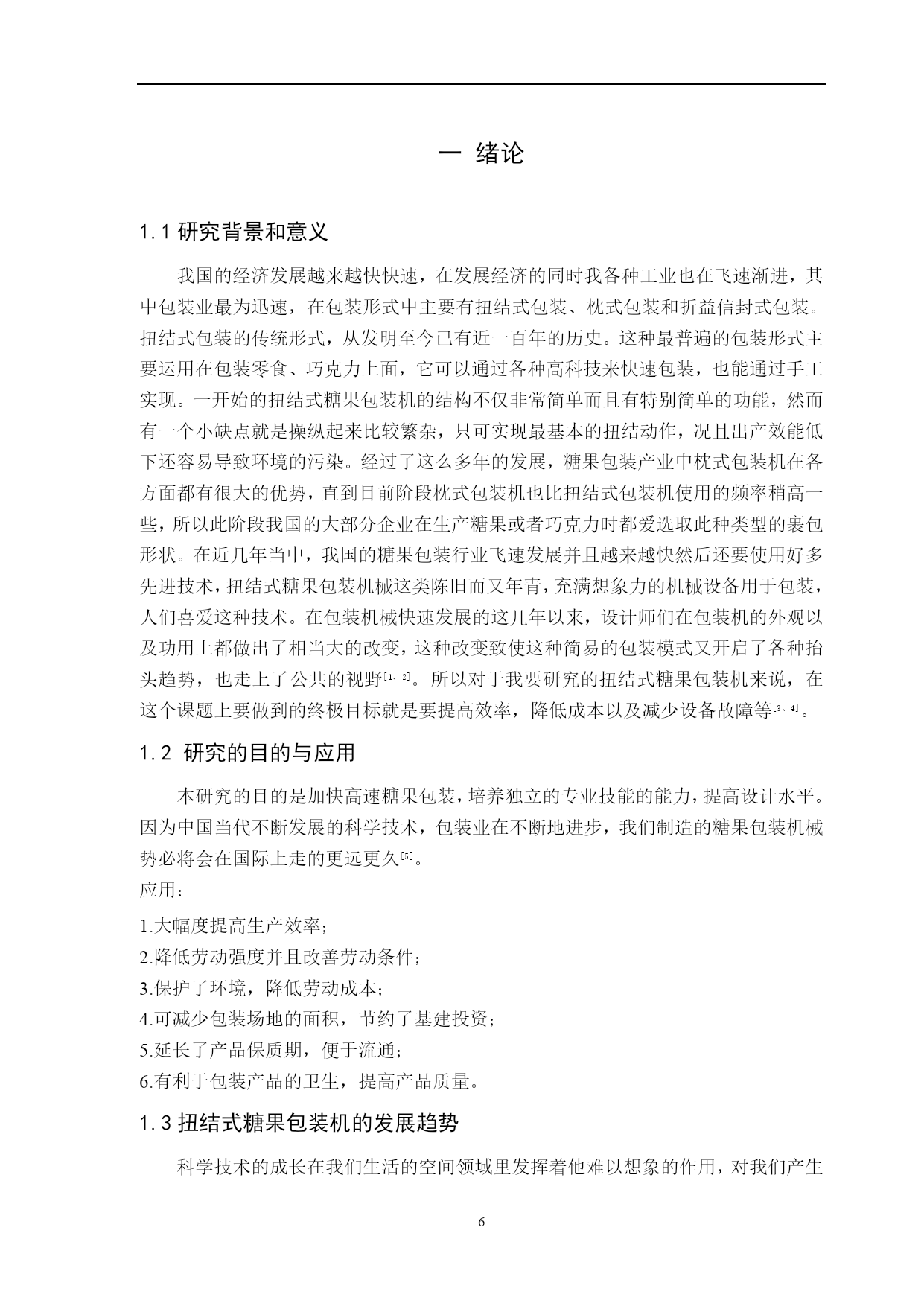

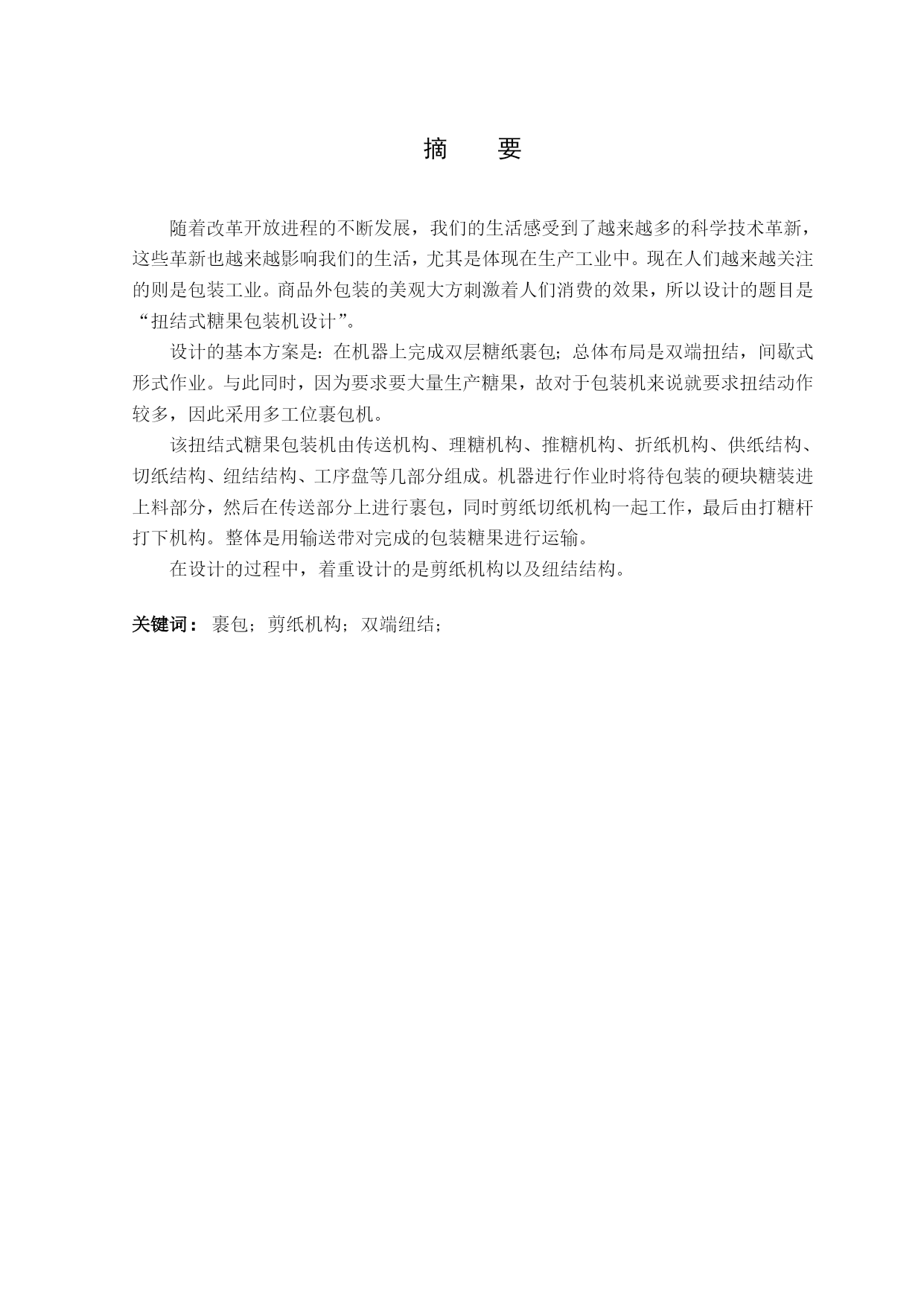

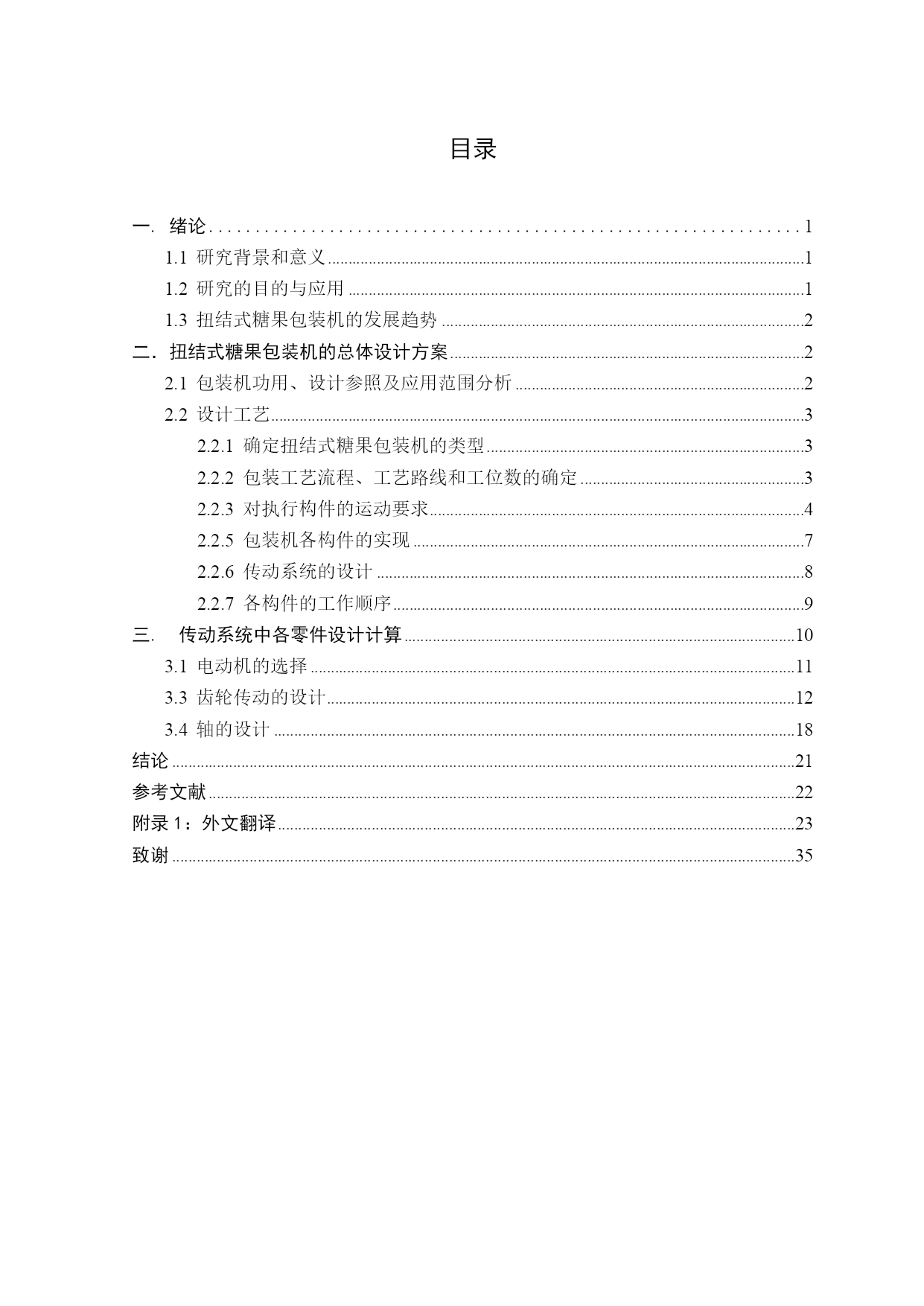

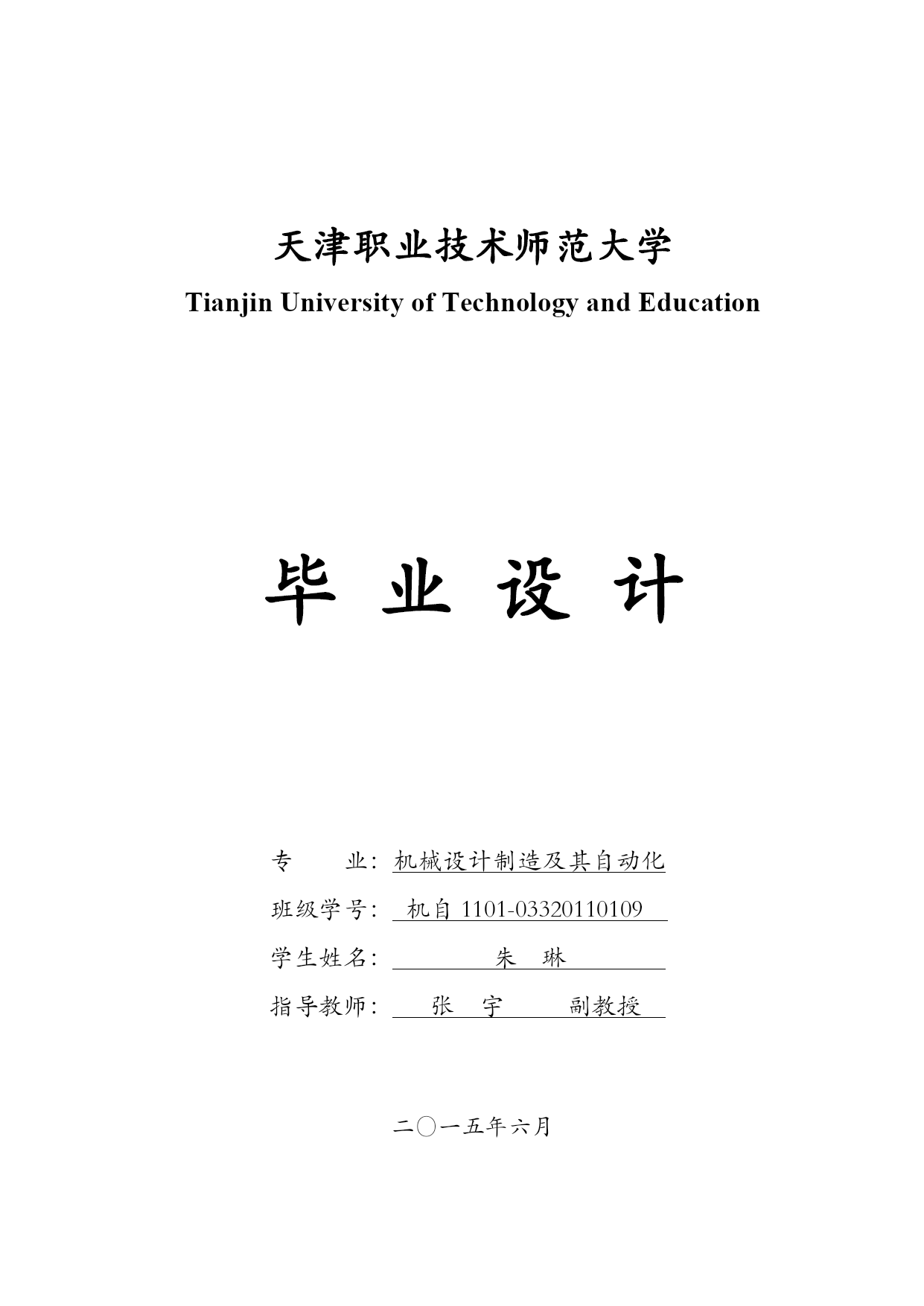

天津职业技术师范大学TianjinUniversityofTechnologyandEducation毕业设计专业：机械设计制造及其自动化班级学号：机自1101-03320110109学生姓名：朱琳指导教师：张宇副教授二〇一五年六月天津职业技术师范大学本科生毕业设计扭结式糖果包装机设计Thekinktypecandypackingmachinedesign专业班级：机自1101学生姓名：朱琳指导教师：张宇副教授学院：机械工程学院2015年6月摘要随着改革开放进程的不断发展，我们的生活感受到了越来越多的科学技术革新，这些革新也越来越影响我们的生活，尤其是体现在生产工业中。现在人们越来越关注的则是包装工业。商品外包装的美观大方刺激着人们消费的效果，所以设计的题目是“扭结式糖果包装机设计”。设计的基本方案是：在机器上完成双层糖纸裹包；总体布局是双端扭结，间歇式形式作业。与此同时，因为要求要大量生产糖果，故对于包装机来说就要求扭结动作较多，因此采用多工位裹包机。该扭结式糖果包装机由传送机构、理糖机构、推糖机构、折纸机构、供纸结构、切纸结构、纽结结构、工序盘等几部分组成。机器进行作业时将待包装的硬块糖装进上料部分，然后在传送部分上进行裹包，同时剪纸切纸机构一起工作，最后由打糖杆打下机构。整体是用输送带对完成的包装糖果进行运输。在设计的过程中，着重设计的是剪纸机构以及纽结结构。关键词：裹包；剪纸机构；双端纽结；AbstractNowadays,withthedevelopmentofsciencetechnology,human’slifeismoreandmoreinfluencedbyhigh-technology,especiallyintheproductionindustry.Today,peoplepaymoreattentiontopackagingindustry.Thebeautyofproductpackagingstimulatestheeffectofpeople’sconsumption.Thetitleofthisdesignis“thedesignofthekinktypecandypackingmachine”.Thebasicdesignproposalisfinishingdoublecandypackingonmachine;theoveralllayoutisdoubleendkinkandintermittentformoperation.Atthesametime,becauseofthehugerequirementofcandyproductionbatch,multistationwrappingmachineismoreused.Thiskinkcandypackingmachineconsistsoftransportmechanism,sugarprocessingmechanism,sugarpushingmechanism,foldingmechanism,paperfeedingmechanism,cuttingmechanism,kinkmechanismandworkingprocedure.Whenmachineoperating,packinglumpsugarwillbeputintofeedingpart,andthenbewrappedinthetransfersection.Papercuttingmechanismworkswithitatthesametime.Finally,themechanismisstruckbysugarbar.Intheprocessofdesign,thisdesignfocussonpapercuttingmechanismandkinkstructure.KeyWords:Wrap;Papercuttingmechanism;Doubleendkink目录TOC\o"1-3"\h\uHYPERLINK\l_Toc24728一.绪论PAGEREF_Toc247281HYPERLINK\l_Toc175811.1研究背景和意义PAGEREF_Toc175811HYPERLINK\l_Toc65781.2研究的目的与应用PAGEREF_Toc65781HYPERLINK\l_Toc206751.3扭结式糖果包装机的发展趋势PAGEREF_Toc
