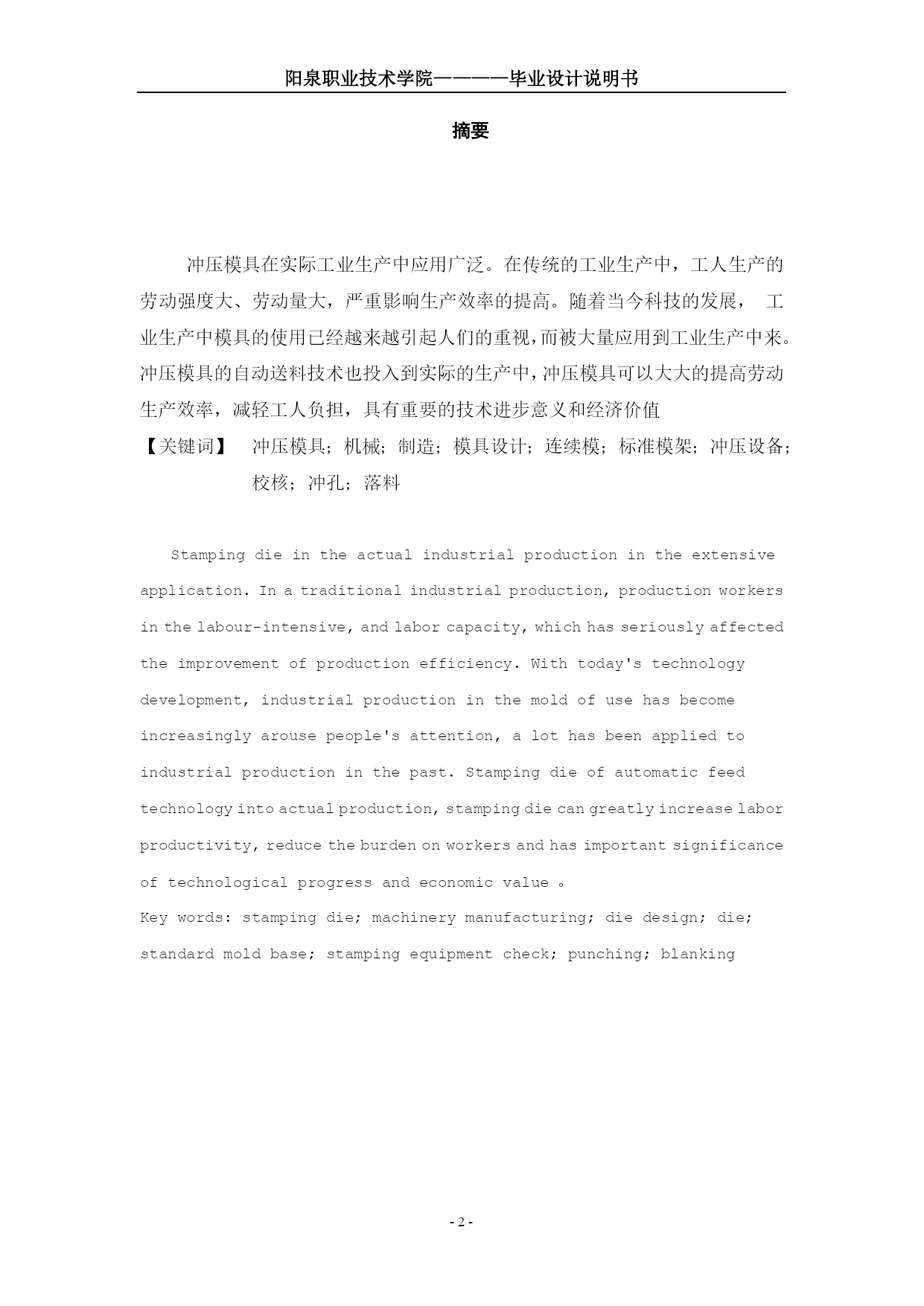

阳泉职业技术学院————毕业设计说明书PAGE-34-前言冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。主要表现如下。(1)冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。（3）冲压可加工出尺寸范围较大、形状较复杂的零件，如小到钟表的秒表，大到汽车纵梁、覆盖件等，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。（4）冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。摘要冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展，工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值【关键词】冲压模具；机械；制造；模具设计；连续模；标准模架；冲压设备；校核；冲孔；落料Stampingdieintheactualindustrialproductionintheextensiveapplication.Inatraditionalindustrialproduction,productionworkersinthelabour-intensive,andlaborcapacity,whichhasseriouslyaffectedtheimprovementofproductionefficiency.Withtoday'stechnologydevelopment,industrialproductioninthemoldofusehasbecomeincreasinglyarousepeople'sattention,alothasbeenappliedtoindustrialproductioninthepast.Stampingdieofautomaticfeedtechnologyintoactualproduction,stampingdiecangreatlyincreaselaborproductivity,reducetheburdenonworkersandhasimportantsignificanceoftechnologicalprogressandeconomicvalue。Keywords:stampingdie;machinerymanufacturing;diedesign;die;standardmoldbase;stampingequipmentcheck;punching;blanking目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc200361239"摘要PAGEREF_Toc200361239\h-1-HYPERLINK\l"_Toc200361241"一、设计要求:PAGEREF_Toc200361241\h-4-HYPERLINK\l"_Toc200361242"1、设计该零件的冲裁模PAGEREF_Toc200361242\h-4-HYPERLINK\l"_Toc200361243"二、零件的工艺性分析.PAGEREF_Toc200361243\h-5-HYPERLINK\l"_Toc200361244"2.1零件的工艺性分析PAGEREF_Toc200361244\h-5-
