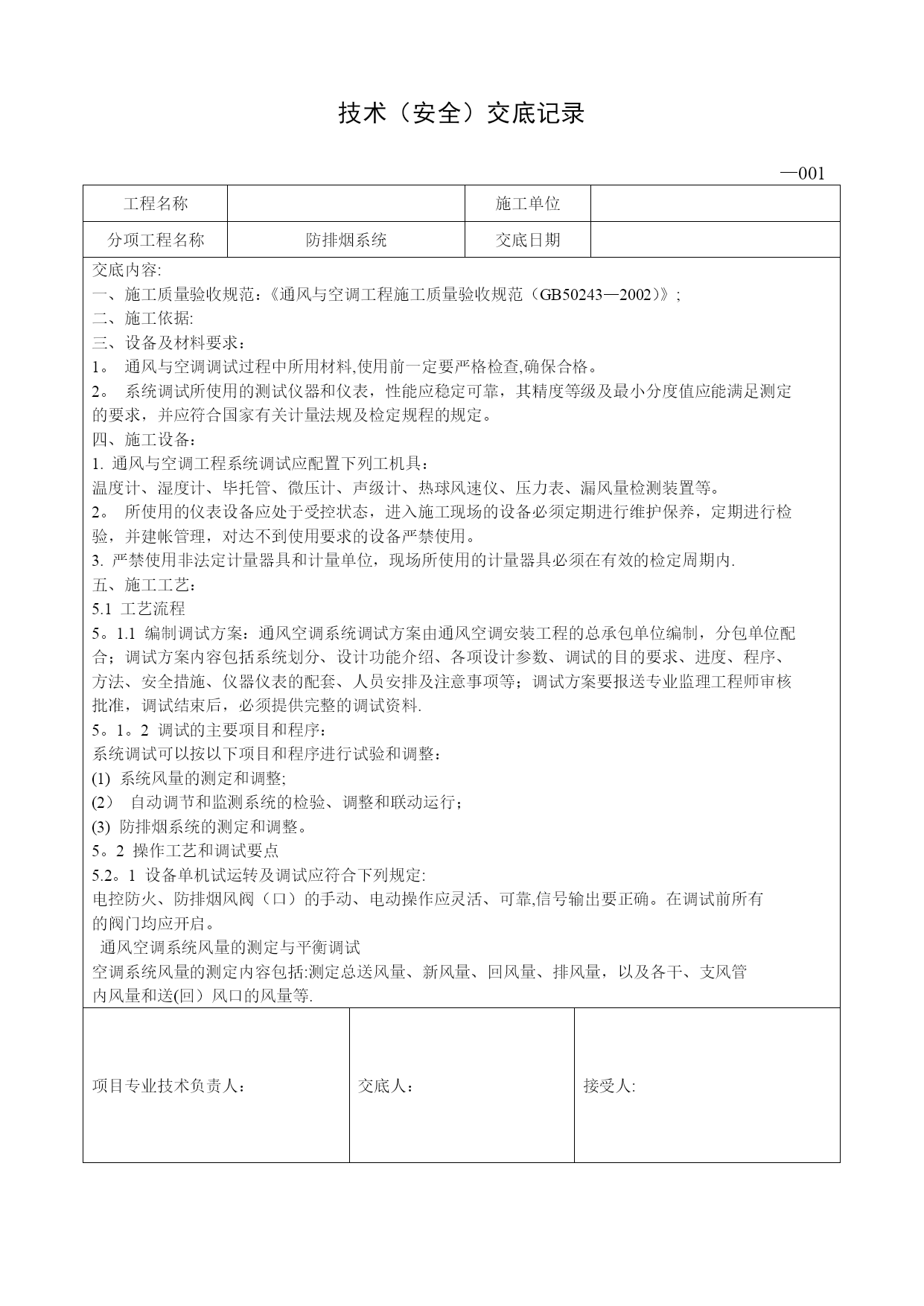

防排烟安全技术交底实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）技术（安全）交底记录—001工程名称施工单位分项工程名称防排烟系统交底日期交底内容:一、施工质量验收规范：《通风与空调工程施工质量验收规范（GB50243—2002）》;二、施工依据:三、设备及材料要求：1。通风与空调调试过程中所用材料,使用前一定要严格检查,确保合格。2。系统调试所使用的测试仪器和仪表，性能应稳定可靠，其精度等级及最小分度值应能满足测定的要求，并应符合国家有关计量法规及检定规程的规定。四、施工设备：1.通风与空调工程系统调试应配置下列工机具：温度计、湿度计、毕托管、微压计、声级计、热球风速仪、压力表、漏风量检测装置等。2。所使用的仪表设备应处于受控状态，进入施工现场的设备必须定期进行维护保养，定期进行检验，并建帐管理，对达不到使用要求的设备严禁使用。3.严禁使用非法定计量器具和计量单位，现场所使用的计量器具必须在有效的检定周期内.五、施工工艺：5.1工艺流程5。1.1编制调试方案：通风空调系统调试方案由通风空调安装工程的总承包单位编制，分包单位配合；调试方案内容包括系统划分、设计功能介绍、各项设计参数、调试的目的要求、进度、程序、方法、安全措施、仪器仪表的配套、人员安排及注意事项等；调试方案要报送专业监理工程师审核批准，调试结束后，必须提供完整的调试资料.5。1。2调试的主要项目和程序：系统调试可以按以下项目和程序进行试验和调整：(1)系统风量的测定和调整;(2）自动调节和监测系统的检验、调整和联动运行；(3)防排烟系统的测定和调整。5。2操作工艺和调试要点5.2。1设备单机试运转及调试应符合下列规定:电控防火、防排烟风阀（口）的手动、电动操作应灵活、可靠,信号输出要正确。在调试前所有的阀门均应开启。通风空调系统风量的测定与平衡调试空调系统风量的测定内容包括:测定总送风量、新风量、回风量、排风量，以及各干、支风管内风量和送(回）风口的风量等.项目专业技术负责人：交底人：接受人:技术(安全）交底记录—002工程名称施工单位分项工程名称防排烟系统交底日期交底内容：⑴风管内风量的测定方法：①绘制系统草图根据系统的实际安装情况，参考设计图纸，绘制出系统单线草图供测试时使用；在草图上，应标明风管尺寸、测定截面位置、风阀的位置、送（回）风口的位置等。在测定截面处,应说明该截面的设计风量、面积。②测定截面位置和测定截面内测点位置的确定:在用毕托管和倾斜式微压计测系统总风量时，测定截面应选在气流比较均匀稳定的地方。一般都选在局部阻力之后大于或等于4倍管径（或矩形风管大边尺寸)和局部阻力之前大于或等于1.5倍。管径（或矩形风管大边尺寸）的直管段上,当条件受到限制时，距离可适当缩短，且应适当增加测点数量.测定截面内测点的位置和数目,主要根据风管形状而定，对于矩形风管,应将截面划分为若干个相等的小截面,并使各小截面尽可能接近于正方形，测点位于小截面的中心处，小截面的面积不2得大于0。05m。在圆形风管内测量平均速度时，应根据管径的大小,将截面分成若干个面积相等的同心圆环，每个圆环上测量四个点,且这四个点必须位于互相垂直的两个直径上，所划分的圆环数目，可按表5-1选用:圆形风管直径（mm)200以下200~400400～700700以上345圆环数5～6圆形风管划分圆环数表表5—1③测量方法将毕托管插入测试孔，全压孔迎向气流方向，使倾斜式微压计处于水平状态，连接毕托管和倾斜式微压计，在测量动压时，不论处于吸入管段还是压出管段,都是将较大压力（全压）接“+"处，较小压力（微压）接“—”处，将多向阀手柄扳向“测量”位置，在测量管标尺上即可读出酒精柱长度,再乘以倾斜测量管所固定位置上的仪器常数K值，即得所测量的压力值.④系统总风量的调整：系统总风量的调整可以通过调节风管上的风阀的开度的大小来实现。⑵送回风口风量的测定各送（回）风口或吸风罩风量的测定有两种方法:项目专业技术负责人：交底人：接受人：技术（安全)交底记录-003工程名称施工单位分项工程名称防排烟系统交底日期交底内容：（A）用热球风速仪在风口截面处用定点测量法进行测量,测量时可按风口截面的大小,划分为若干个面积相等的小块，在其中心处测量.对于尺寸较大的矩形风口（图5-2c)可分为同样大小的8～12个小方格进行测量；对于尺寸较小的矩形风口（图5—2d），一般测5个点即可，对于条缝形风口（图5—2b）,在其高度方向至少应有两个测点，沿条缝方向根据其长度分别取为4、5、6对测点；对于圆形风口（图5—2a），按其直径大小可分别测4个点或5个点.(B
