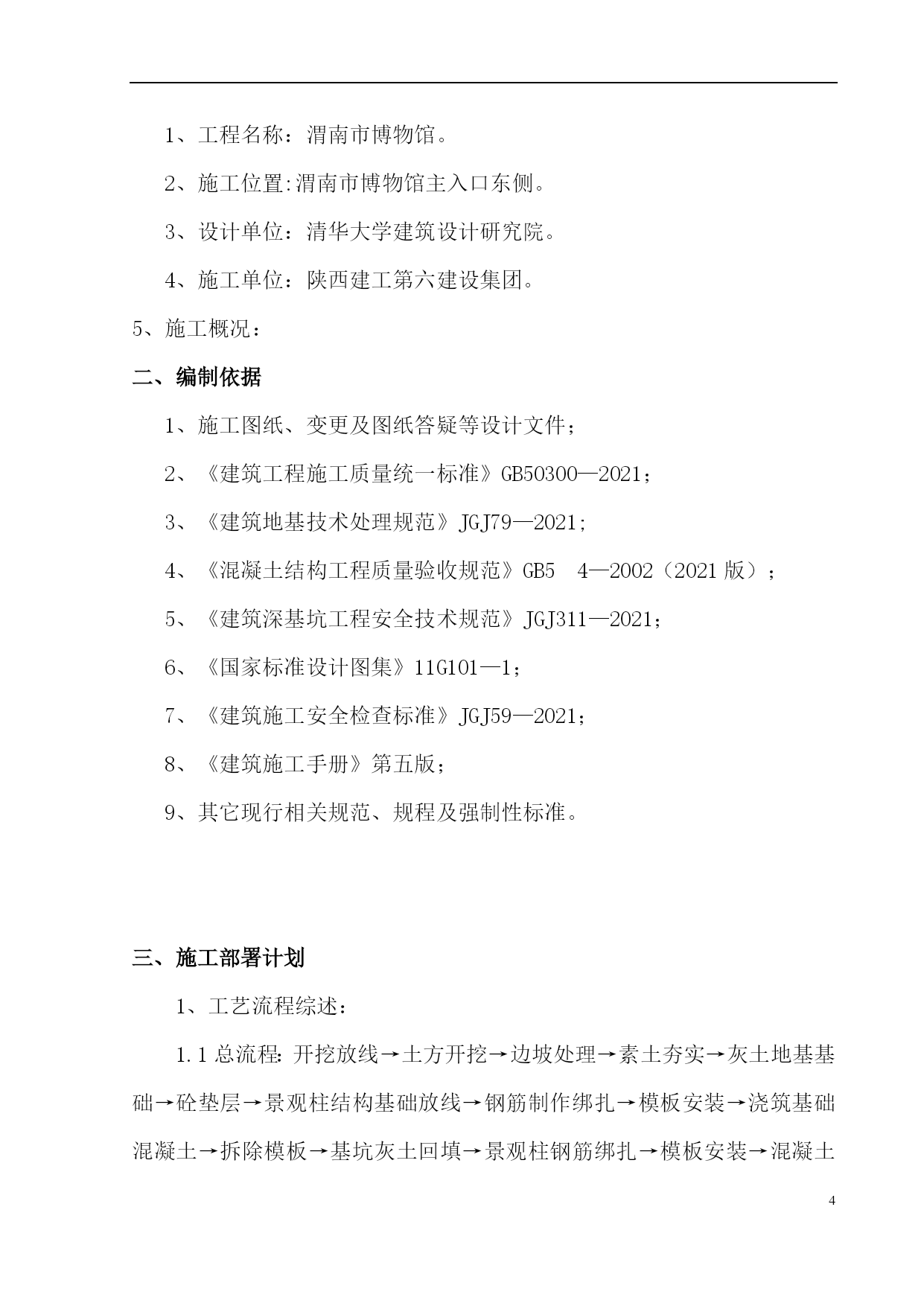

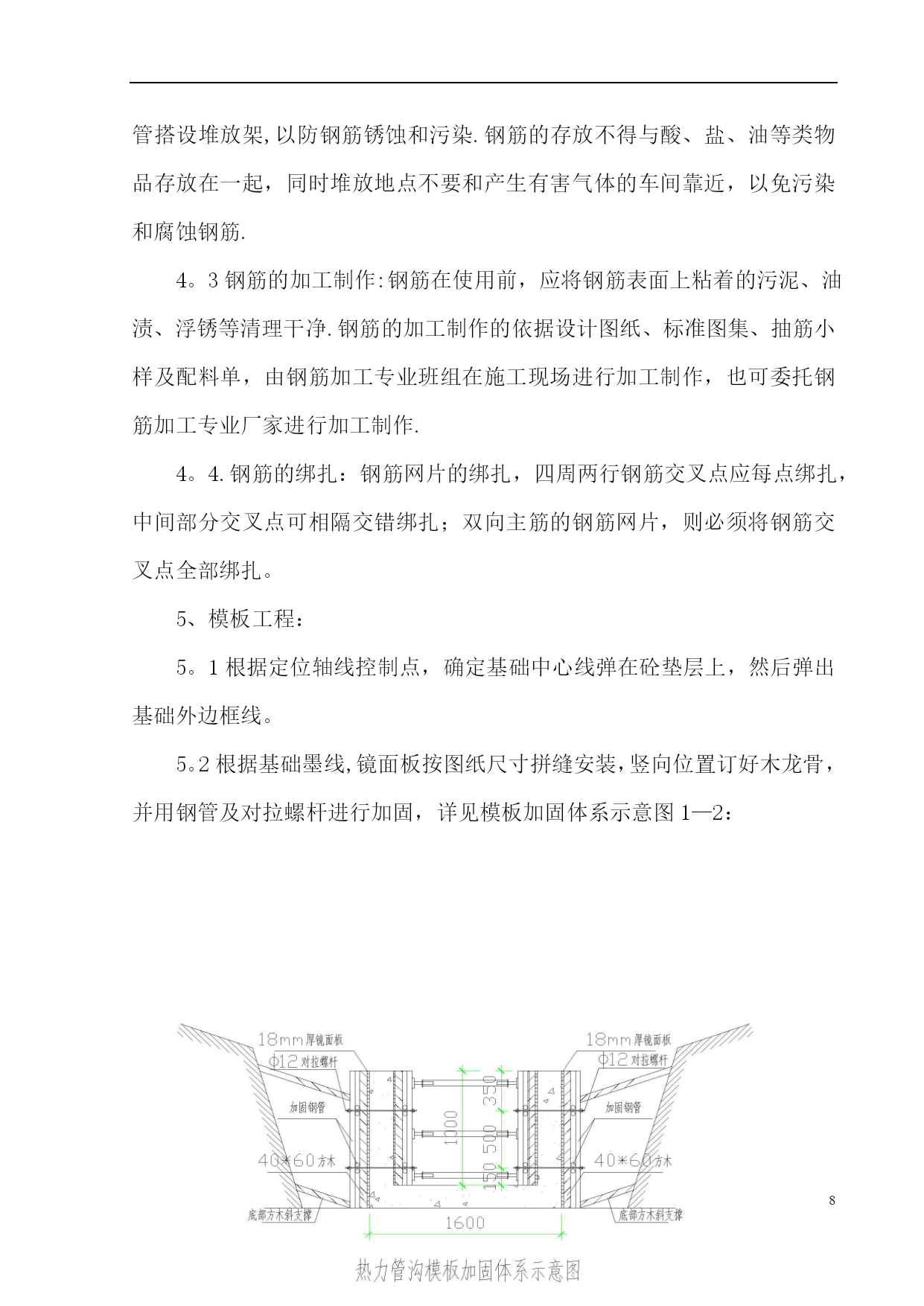

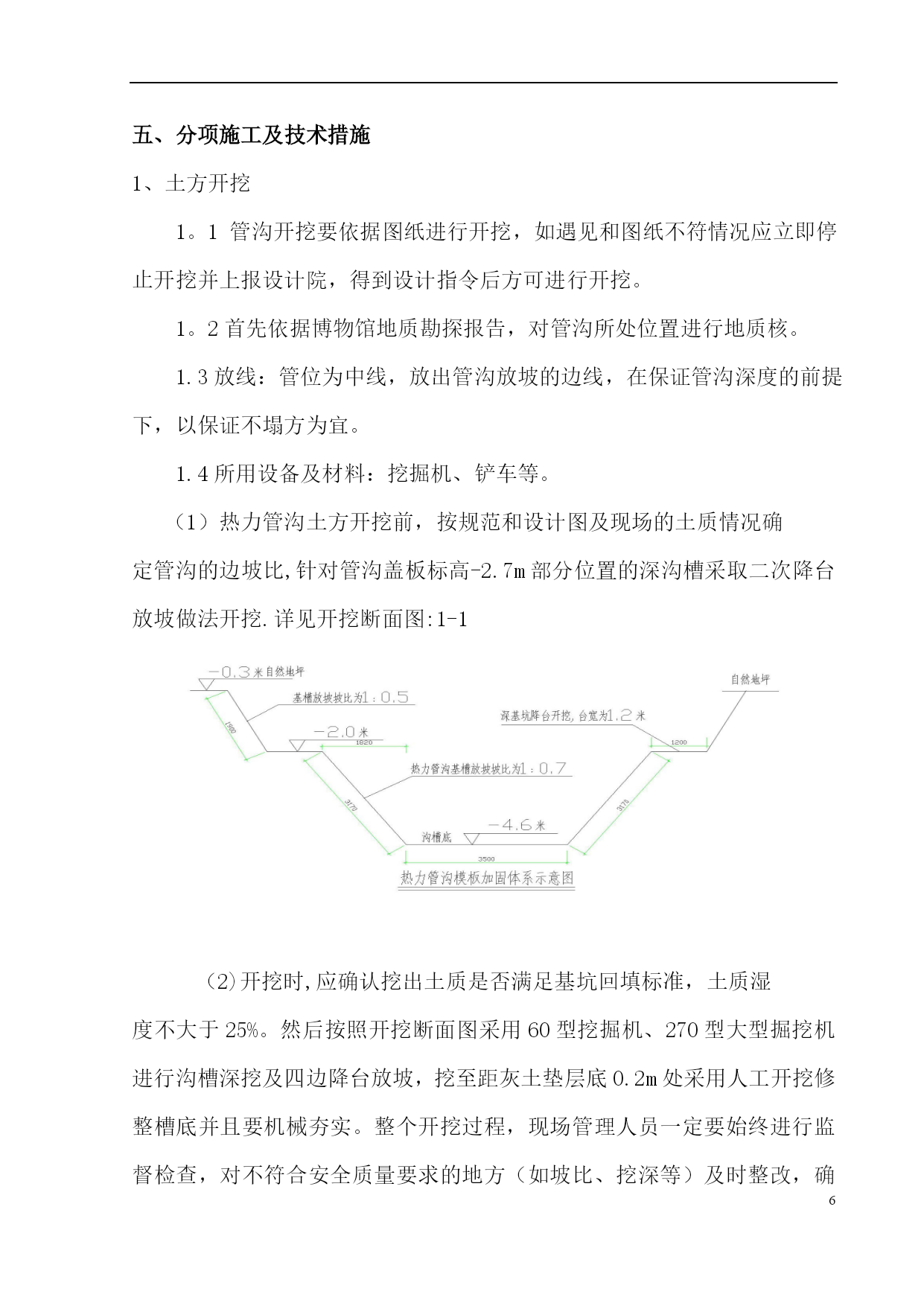

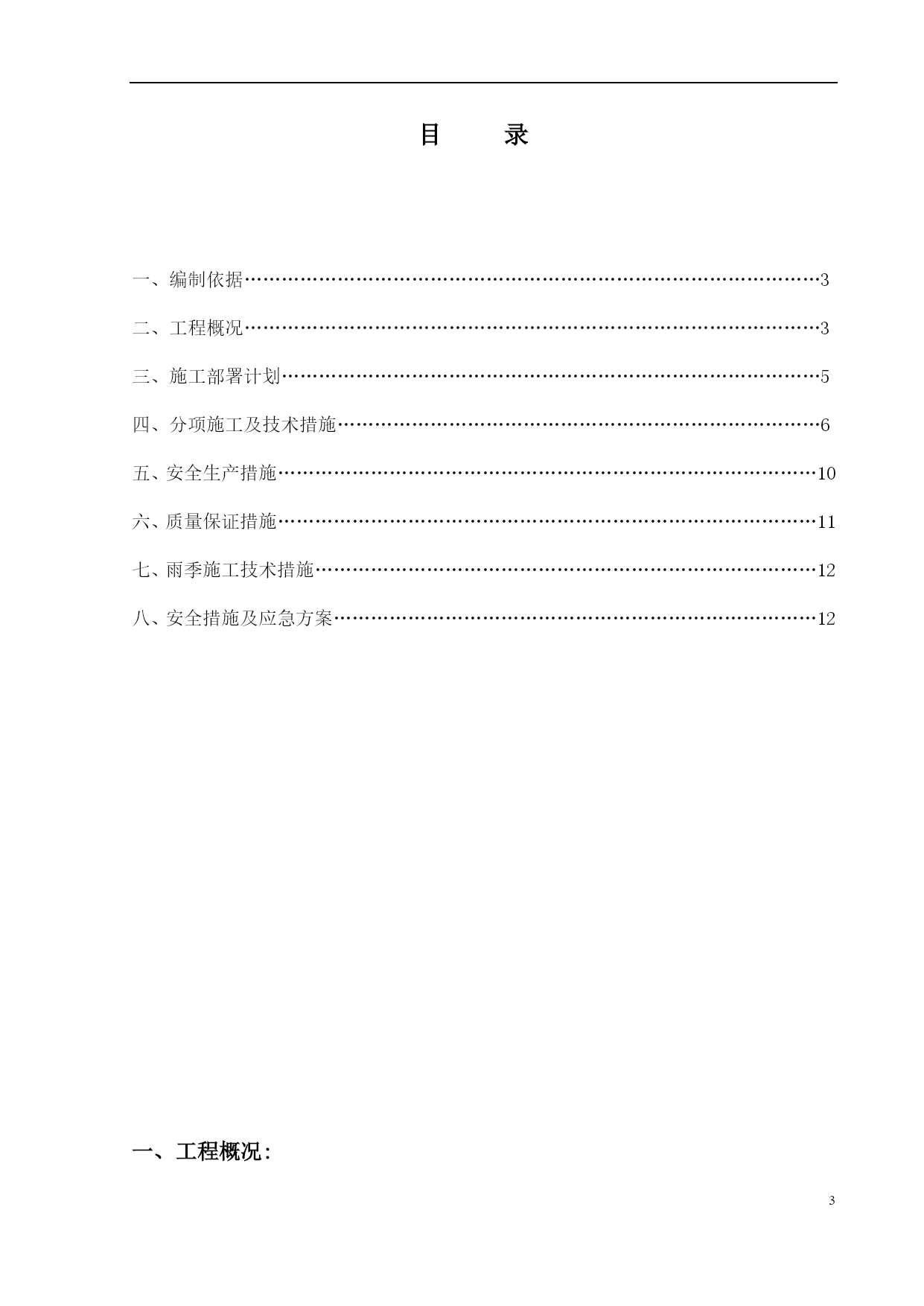

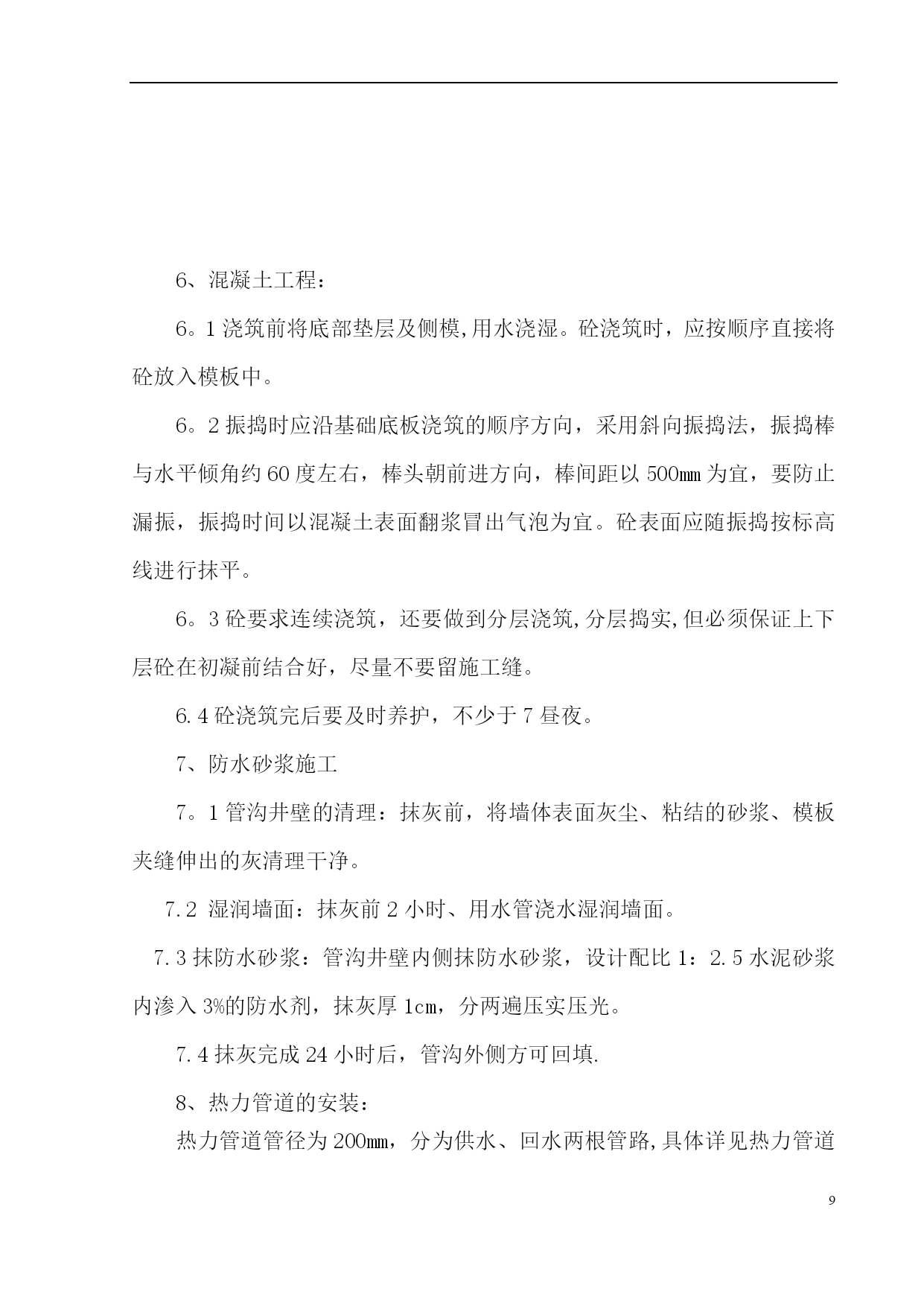

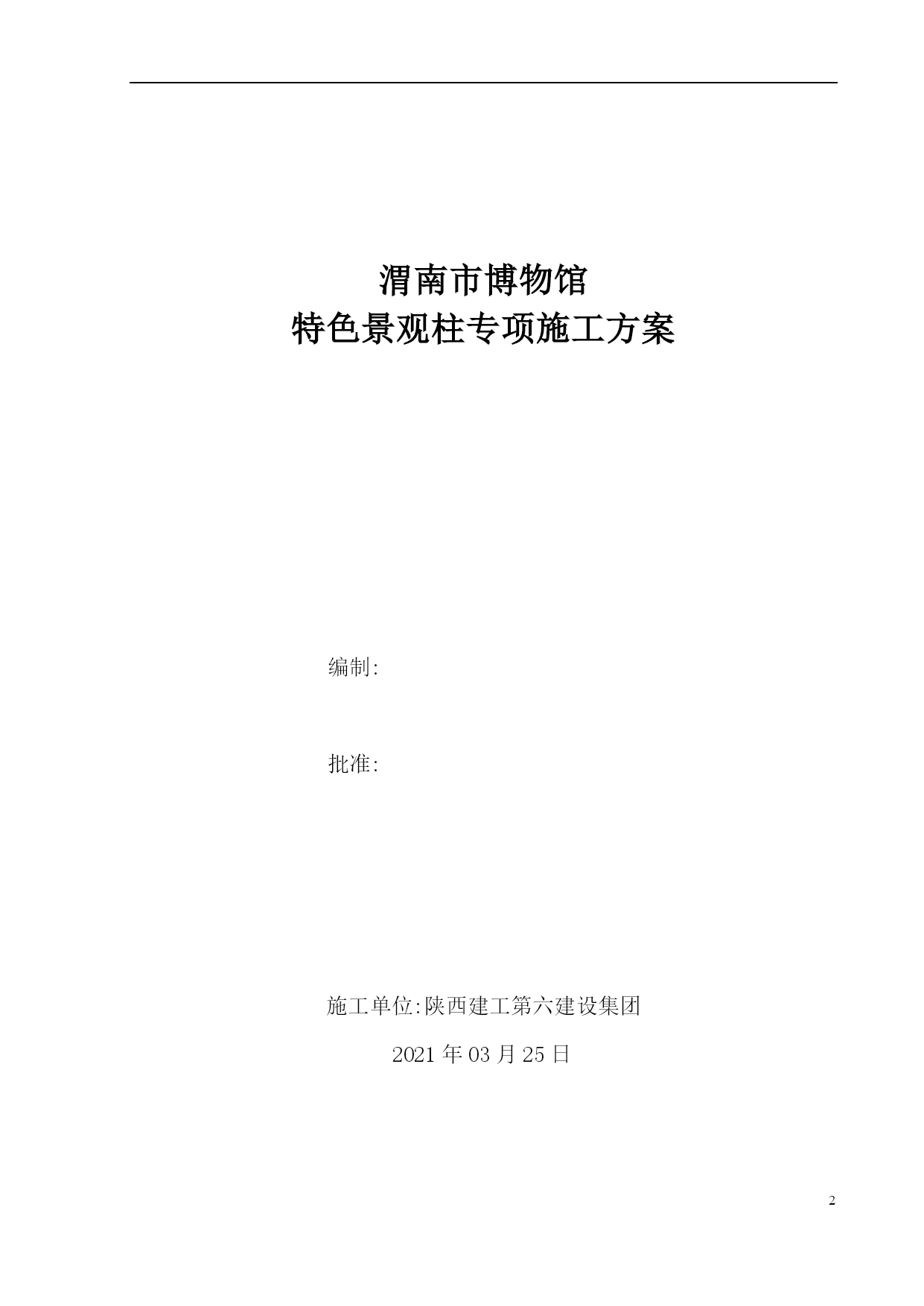

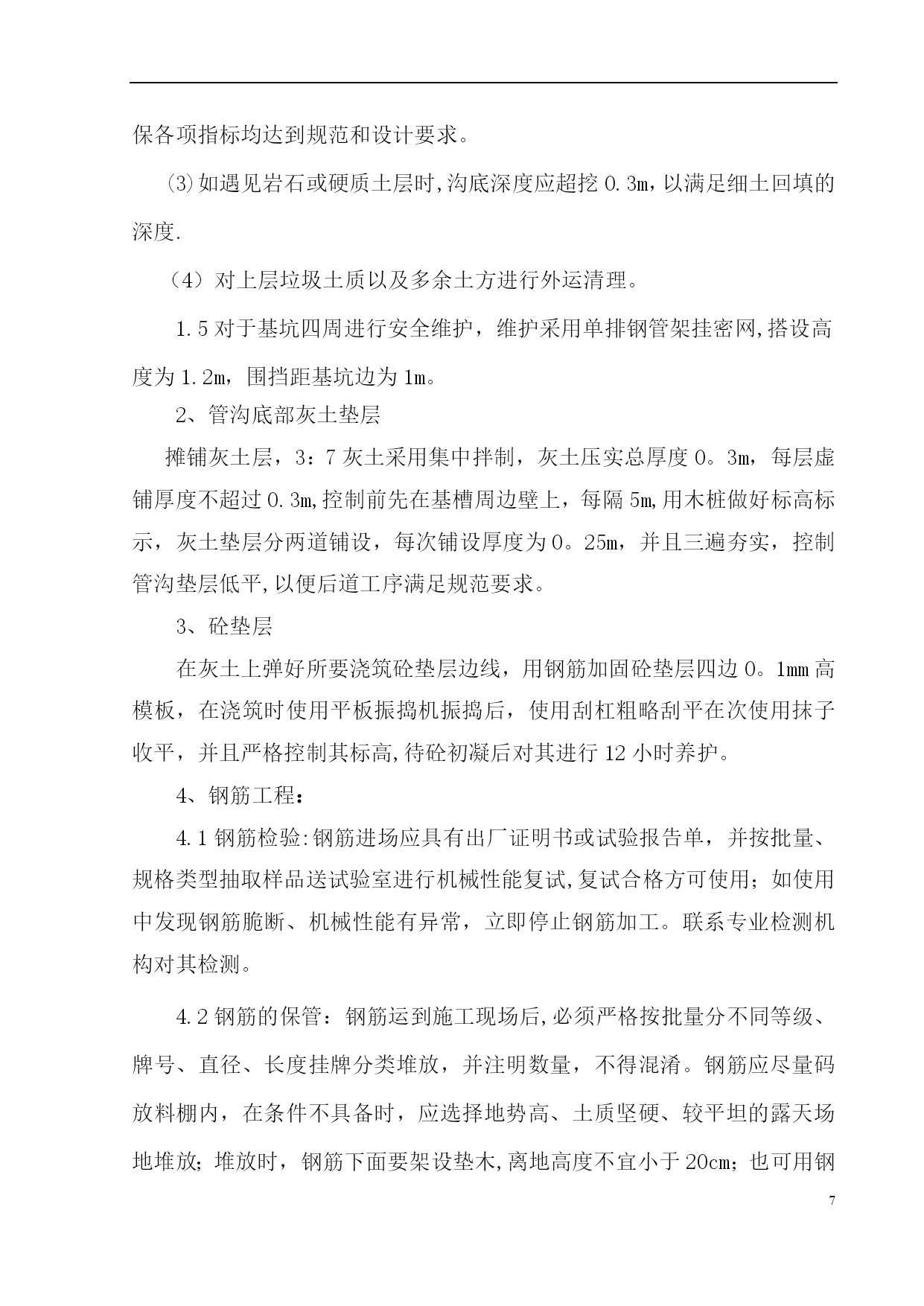

PAGE\*MERGEFORMAT13热力管沟施工专项方案1【实用文档】doc文档可直接使用可编辑，欢迎下载渭南市博物馆特色景观柱专项施工方案编制:批准:施工单位:陕西建工第六建设集团2021年03月25日目录一、编制依据…………………………………………………………………………………3二、工程概况…………………………………………………………………………………3三、施工部署计划……………………………………………………………………………5四、分项施工及技术措施……………………………………………………………………6五、安全生产措施……………………………………………………………………………10六、质量保证措施……………………………………………………………………………11七、雨季施工技术措施………………………………………………………………………12八、安全措施及应急方案……………………………………………………………………12一、工程概况:1、工程名称：渭南市博物馆。2、施工位置:渭南市博物馆主入口东侧。3、设计单位：清华大学建筑设计研究院。4、施工单位：陕西建工第六建设集团。5、施工概况：二、编制依据1、施工图纸、变更及图纸答疑等设计文件；2、《建筑工程施工质量统一标准》GB50300—2021；3、《建筑地基技术处理规范》JGJ79—2021;4、《混凝土结构工程质量验收规范》GB54—2002（2021版）；5、《建筑深基坑工程安全技术规范》JGJ311—2021；6、《国家标准设计图集》11G101—1；7、《建筑施工安全检查标准》JGJ59—2021；8、《建筑施工手册》第五版；9、其它现行相关规范、规程及强制性标准。三、施工部署计划1、工艺流程综述：1.1总流程：开挖放线→土方开挖→边坡处理→素土夯实→灰土地基基础→砼垫层→景观柱结构基础放线→钢筋制作绑扎→模板安装→浇筑基础混凝土→拆除模板→基坑灰土回填→景观柱钢筋绑扎→模板安装→混凝土浇筑→模板拆除→干挂石材安装→铺设砾石。1。2土方开挖工艺流程:机械开挖至基底标高以上0。2m→深基坑位置放坡→土方外运→人工挖底和整平→机械压实。2、工序概述：2。1土方开挖，依据放线的热力管沟基槽位置采用60型挖机进行机械开挖，先将地表垃圾土清除，然后在进行降台放坡开挖多余土方进行外运。2.2模板:砼管沟采用18㎜厚镜面板，现场配置模板，40mm×60mm方木做次龙骨,φ48mm×3.5mm钢管做为主龙骨,加固体系选用φ12mm对拉螺杆和钢管.2。3钢筋工程：钢筋均在现场制作。水平钢筋￠8级钢筋采用搭接连接，竖向钢筋￠10，竖向构件与水平构件均采用水泥垫块控制钢筋保护层厚度。2.4混凝土：混凝土均采用商品混凝土，混凝土垫层标号为C15，管沟结构混凝土为C25,车泵输送,机械振捣。2.5其它：基槽四边防护架采用单排钢管架挂密目网围挡.3、施工准备：3.1技术准备：组织管理人员熟悉图纸，根据设计要求及工艺要求，组织图纸会审；编制施工方案，并通过相关部门审批；向施工人员进行技术交底；建立现场测量控制网,并将高程控制点引至基坑内,复核无误.3。2材料准备：提出材料计划，并报项目部审批。3.3机具准备：30装载机一台、60挖掘机一台、270大型挖掘机一台、钢筋调直切断机一台、弯曲机一台，平板振动器和插入式振捣器各一台。分项施工及技术措施1、土方开挖1。1管沟开挖要依据图纸进行开挖，如遇见和图纸不符情况应立即停止开挖并上报设计院，得到设计指令后方可进行开挖。1。2首先依据博物馆地质勘探报告，对管沟所处位置进行地质核。1.3放线：管位为中线，放出管沟放坡的边线，在保证管沟深度的前提下，以保证不塌方为宜。1.4所用设备及材料：挖掘机、铲车等。热力管沟土方开挖前，按规范和设计图及现场的土质情况确定管沟的边坡比,针对管沟盖板标高-2.7m部分位置的深沟槽采取二次降台放坡做法开挖.详见开挖断面图:1-1（2)开挖时,应确认挖出土质是否满足基坑回填标准，土质湿度不大于25%。然后按照开挖断面图采用60型挖掘机、270型大型掘挖机进行沟槽深挖及四边降台放坡，挖至距灰土垫层底0.2m处采用人工开挖修整槽底并且要机械夯实。整个开挖过程，现场管理人员一定要始终进行监督检查，对不符合安全质量要求的地方（如坡比、挖深等）及时整改，确保各项指标均达到规范和设计要求。(3)如遇见岩石或硬质土层时,沟底深度应超挖0.3m，以满足细土回填的深度.（4）对上层垃圾土质以及多余土方进行外运清理。1.5对于基坑四周进行安全维护，维护采用单
