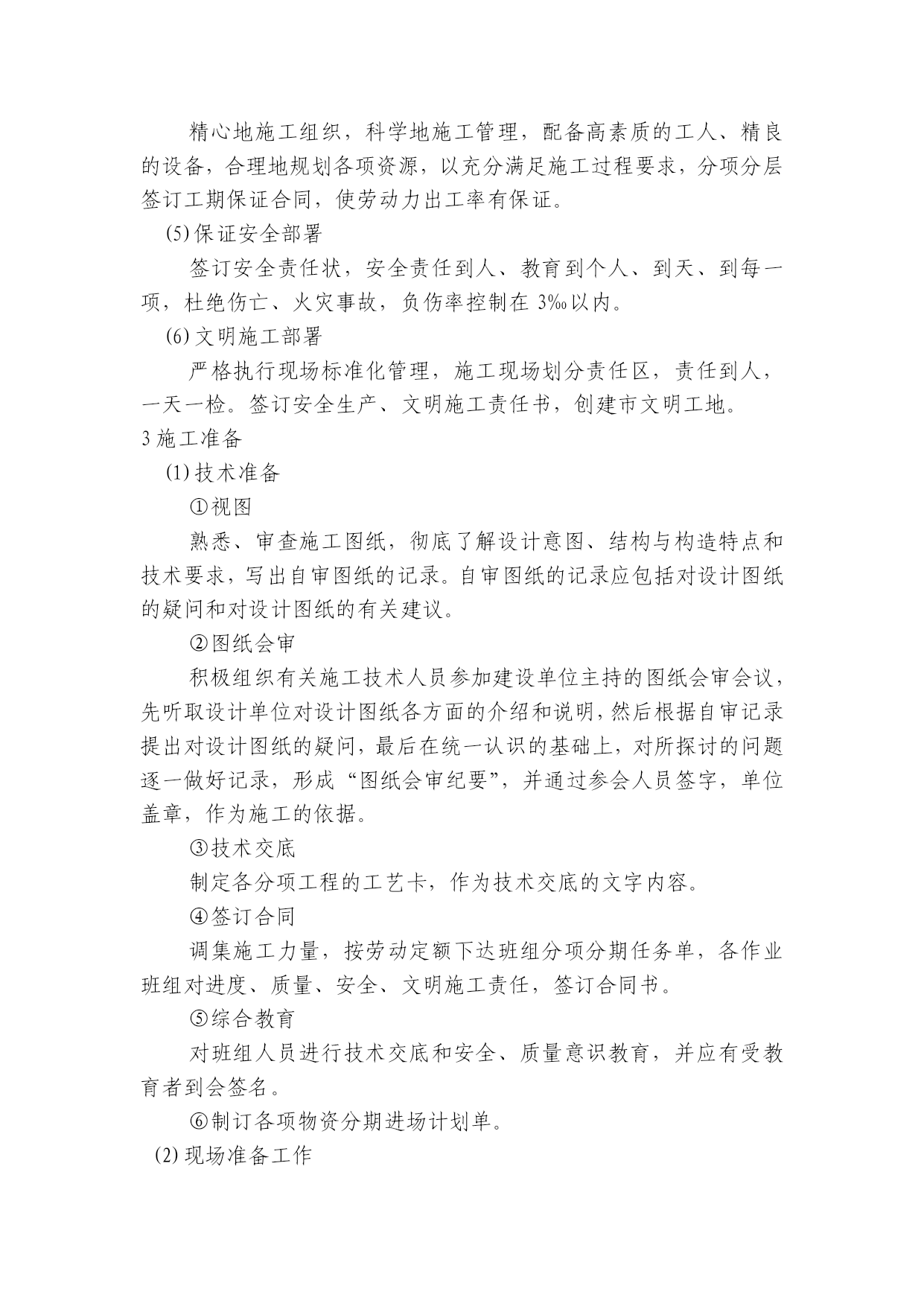

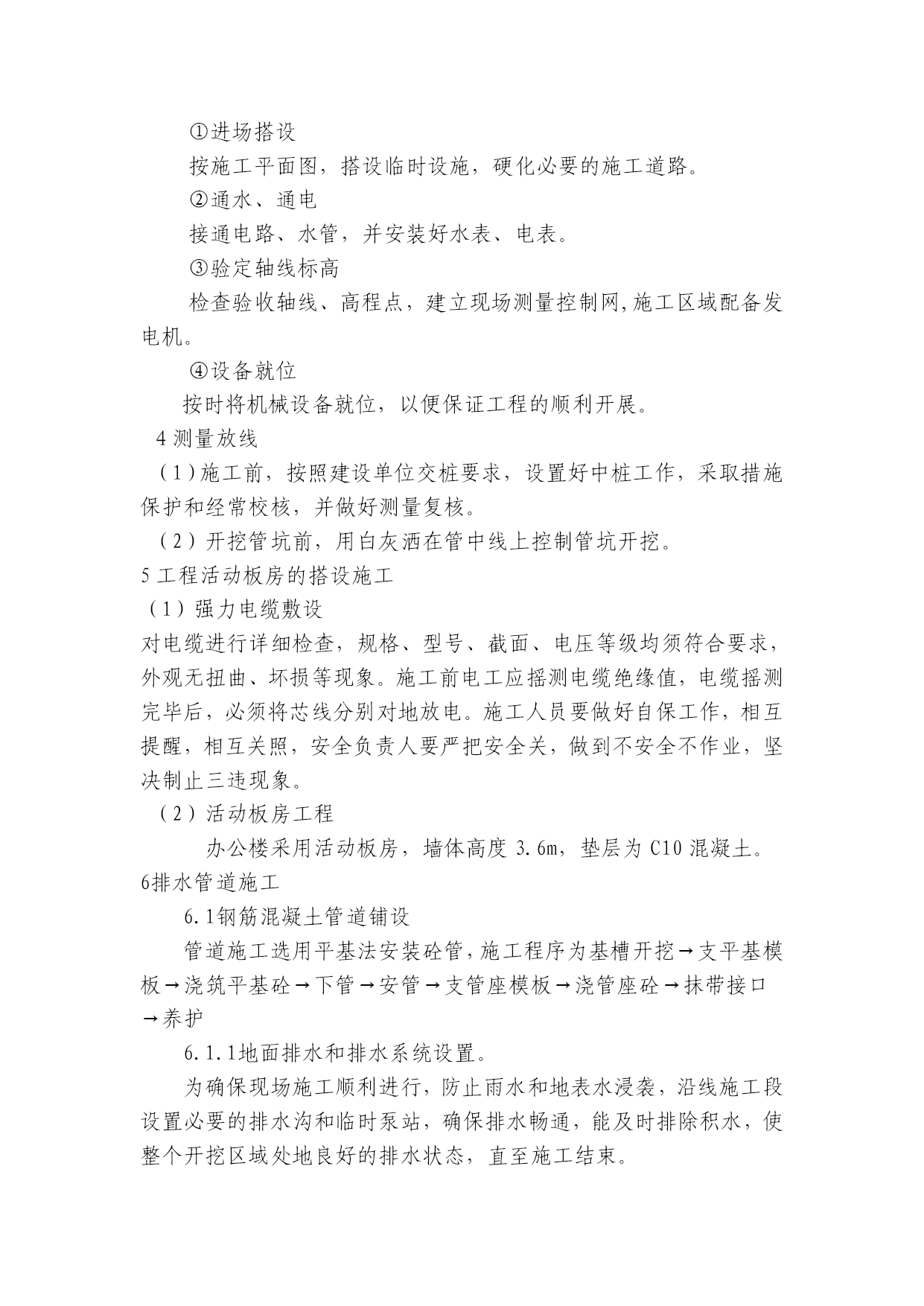

慈利县第四中学搬迁工程项目附属工程施工招标投标文件（技术标部分）（招标编号：TRZB-13405）投标人：湖南顺联建设工程有限公司（盖单位章）法定代表人或其委托代理人：（签字或盖章）2013年3月25日目录1、施工方案与技术措施（包括施工平面布置图）；2、质量管理体系与措施；3、安全管理体系与措施；4、环境保护管理体系与措施；5、工程进度计划与保证措施（包括施工进度计划横道图、网络图）；6、资源配备计划；7、主要项目管理人员；8、施工设备；9、试验、检测仪器设备。一、施工方案与技术措施1工程概况(1)工程名称：慈利县第四中学搬迁工程项目附属工程；(2)建设地点：慈利县零阳镇蒋家坪；(3)规模：该工程为慈利县四中校区道路、主广场、排水管网工程，主要施工内容为；沙砾石道路基层约2万m2；花岗岩（嵌草砖、渗水砖）面层广场约1.35万m2；雨水排水系统埋设HDPE增强型双壁波纹排水管约3400m，钢筋砼排水管约700m，雨水口222个，检查井106座；室外污水排水系统埋设HDPE增强型双壁波纹排水管约1700m，检查井47座；(4)计划工期：70日历天；(5)质量要求：符合现行国家有关工程施工验收规范和标准的要求合格；(6)保修要求：按国家相关法律法规执行。2施工部署(1)组织部署公司成立项目经理部，在全公司范围内选派具有类似工程施工丰富经验的项目经理和项目班子人员进驻现场进行施工，以严肃履行公司与业主合同为宗旨，全面负责工程的质量、进度、资金控制，督促安全生产、文明管理及内外施工生产协调。项目经理部有项目经理一人，总工程师一人，并配备技术、质量、安全、财务、材料、设备、经营、安装及综合等管理人员，推行项目法管理。(2)教育部署对进场人员进行安全教育，建卡造册，分批分段进行操作规程教育，做到教育面达100%。(3)保证质量部署质量实行三检，由公司签核分项验收意见，质量与工资挂钩，保证质量合格率100%。(4)工期保证部署精心地施工组织，科学地施工管理，配备高素质的工人、精良的设备，合理地规划各项资源，以充分满足施工过程要求，分项分层签订工期保证合同，使劳动力出工率有保证。(5)保证安全部署签订安全责任状，安全责任到人、教育到个人、到天、到每一项，杜绝伤亡、火灾事故，负伤率控制在3‰以内。(6)文明施工部署严格执行现场标准化管理，施工现场划分责任区，责任到人，一天一检。签订安全生产、文明施工责任书，创建市文明工地。3施工准备(1)技术准备①视图熟悉、审查施工图纸，彻底了解设计意图、结构与构造特点和技术要求，写出自审图纸的记录。自审图纸的记录应包括对设计图纸的疑问和对设计图纸的有关建议。②图纸会审积极组织有关施工技术人员参加建设单位主持的图纸会审会议，先听取设计单位对设计图纸各方面的介绍和说明，然后根据自审记录提出对设计图纸的疑问，最后在统一认识的基础上，对所探讨的问题逐一做好记录，形成“图纸会审纪要”，并通过参会人员签字，单位盖章，作为施工的依据。③技术交底制定各分项工程的工艺卡，作为技术交底的文字内容。④签订合同调集施工力量，按劳动定额下达班组分项分期任务单，各作业班组对进度、质量、安全、文明施工责任，签订合同书。⑤综合教育对班组人员进行技术交底和安全、质量意识教育，并应有受教育者到会签名。⑥制订各项物资分期进场计划单。(2)现场准备工作①进场搭设按施工平面图，搭设临时设施，硬化必要的施工道路。②通水、通电接通电路、水管，并安装好水表、电表。③验定轴线标高检查验收轴线、高程点，建立现场测量控制网,施工区域配备发电机。④设备就位按时将机械设备就位，以便保证工程的顺利开展。４测量放线（1）施工前，按照建设单位交桩要求，设置好中桩工作，采取措施保护和经常校核，并做好测量复核。（2）开挖管坑前，用白灰洒在管中线上控制管坑开挖。5工程活动板房的搭设施工（1）强力电缆敷设对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。施工前电工应摇测电缆绝缘值，电缆摇测完毕后，必须将芯线分别对地放电。施工人员要做好自保工作，相互提醒，相互关照，安全负责人要严把安全关，做到不安全不作业，坚决制止三违现象。（2）活动板房工程办公楼采用活动板房，墙体高度3.6m，垫层为C10混凝土。6排水管道施工6.1钢筋混凝土管道铺设管道施工选用平基法安装砼管，施工程序为基槽开挖→支平基模板→浇筑平基砼→下管→安管→支管座模板→浇管座砼→抹带接口→养护6.1.1地面排水和排水系统设置。为确保现场施工顺利进行，防止
