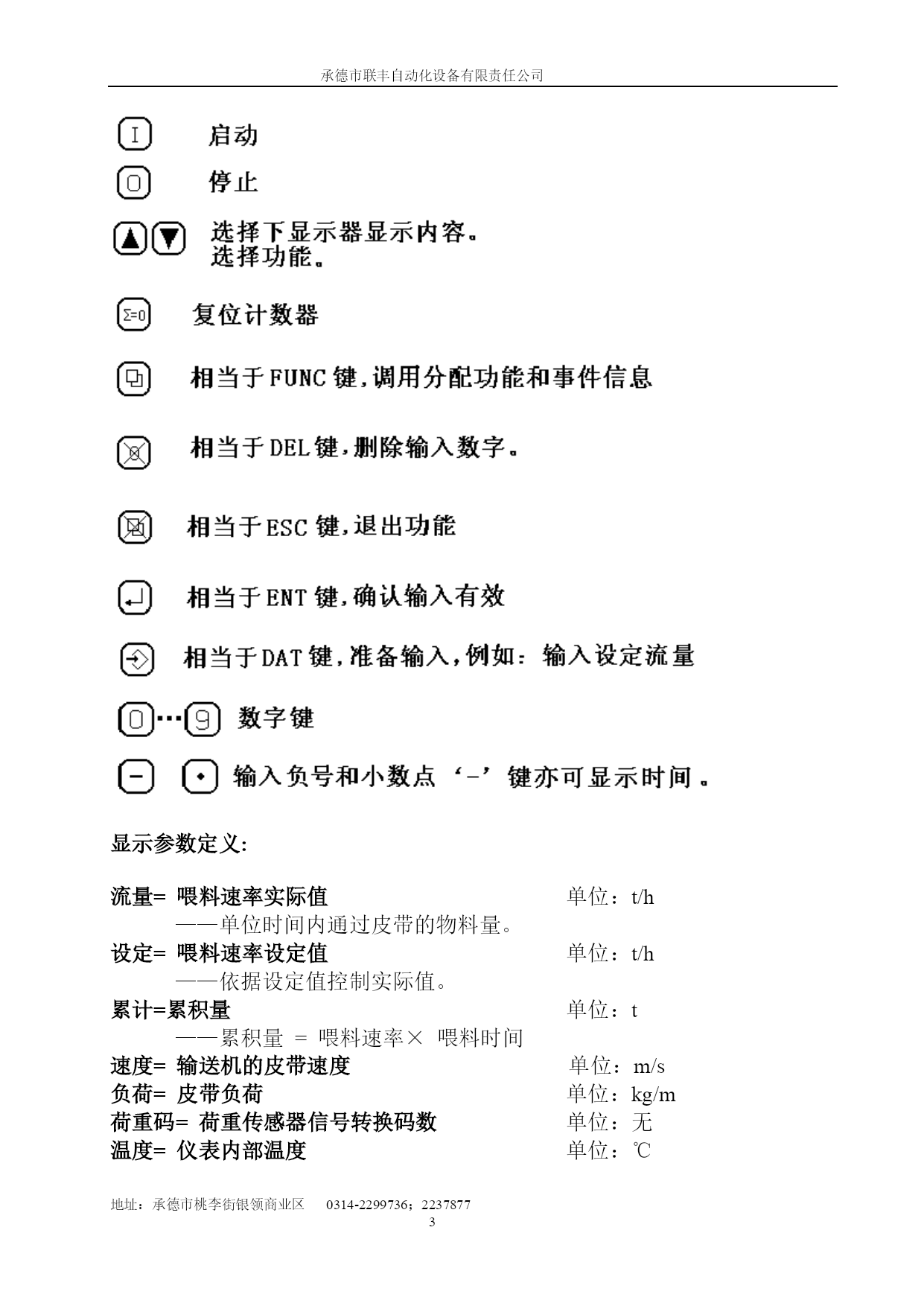

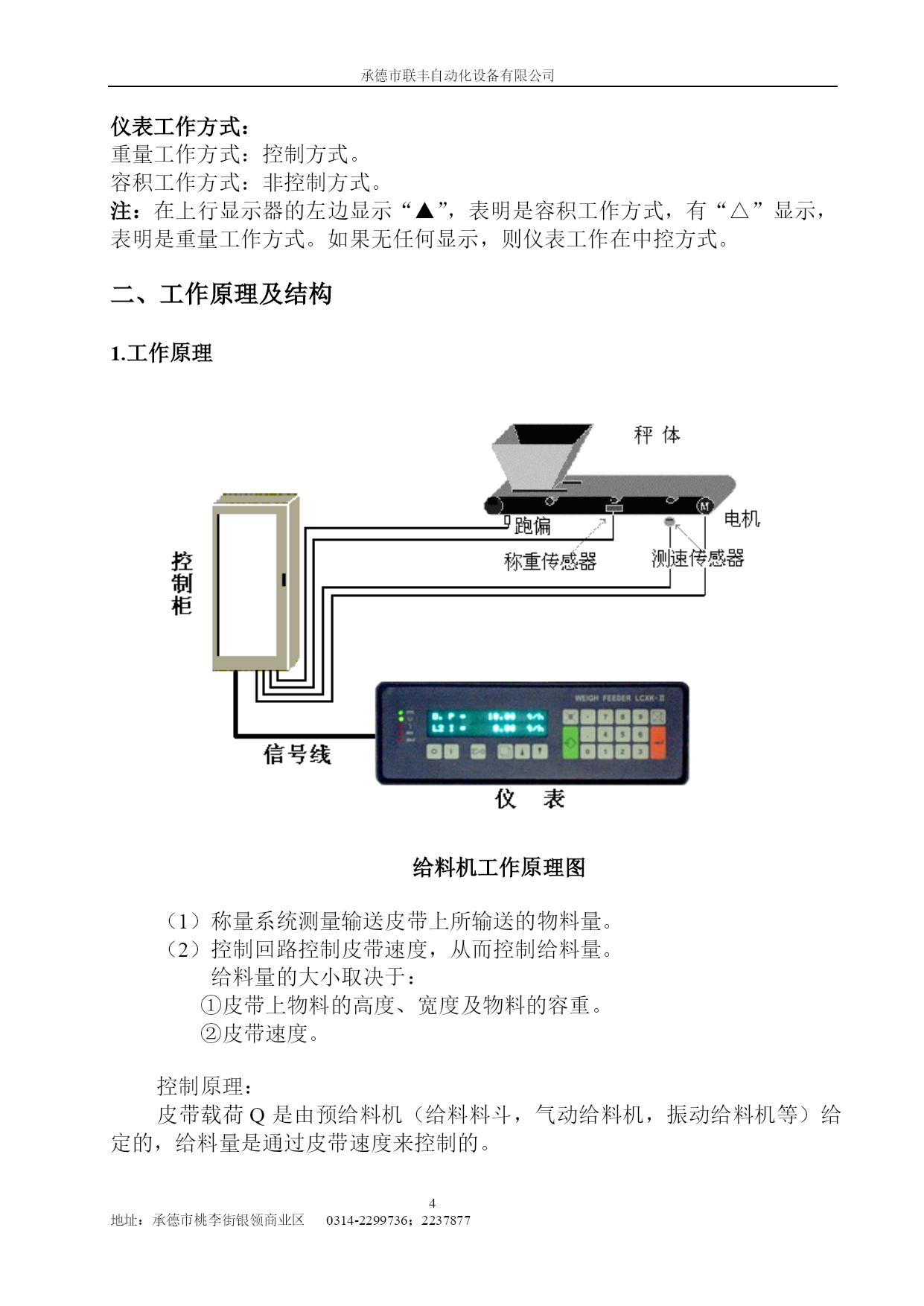

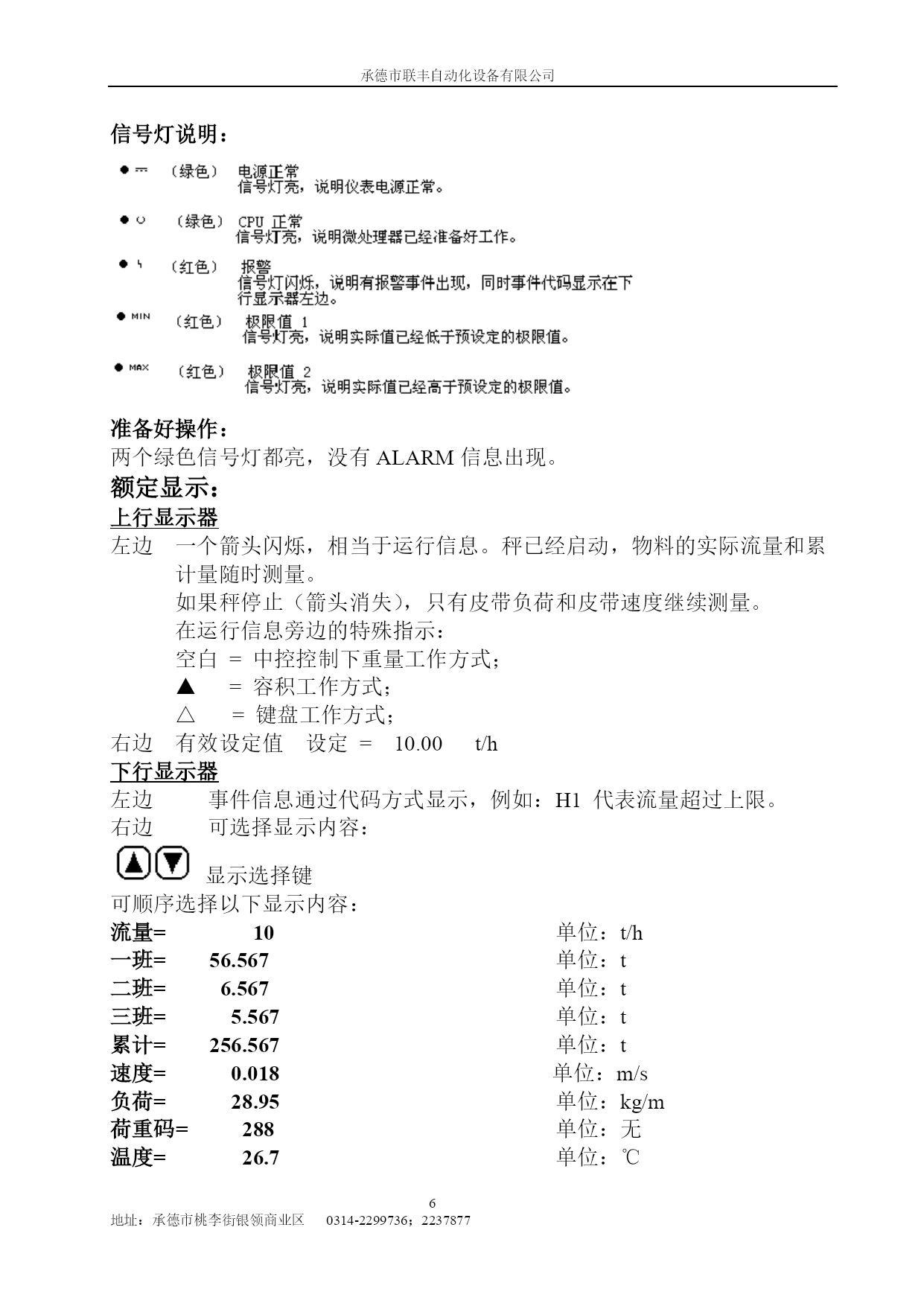

承德市联丰自动化设备有限公司承德市联丰自动化设备有限责任公司地址：承德市桃李街银领商业区0314-2299736；2237877地址：承德市桃李街银领商业区0314-2299736；2237877LCXK—Ⅴ型给料机仪表(仪表操作手册)一、概述：LCXK—Ⅴ型仪表是用于计量和控制喂料设备的计量计算系统。该仪表适用于以下的控制系统。定量给料机通过控制给料机的皮带速度，从而控制喂料流量。带预给料机的皮带秤通过控制预给料机来调整皮带负荷，从而控制喂料流量。皮带秤通过皮带速度和皮带负荷，计算流量和喂料量。前面板示意图:显示：16×16点阵，液晶背光显示,2行，字符高度为6mm。上行显示器左边：运行信息右边：设定给料量单位是t/h下行显示器左边:事件信息右边:可选择为实际流量、皮带负荷、皮带速度等如液晶显示屏不清晰，可调整液晶屏左上角的电位器。信号灯：2个绿色的LED信号灯和3个红色的LED信号灯。绿色信号灯：操作准备好红色信号灯：有故障或极限值超出信息。键盘：可触摸柔性薄膜键盘。键说明：显示参数定义:流量=喂料速率实际值单位：t/h——单位时间内通过皮带的物料量。设定=喂料速率设定值单位：t/h——依据设定值控制实际值。累计=累积量单位：t——累积量=喂料速率×喂料时间速度=输送机的皮带速度单位：m/s负荷=皮带负荷单位：kg/m荷重码=荷重传感器信号转换码数单位：无温度=仪表内部温度单位：℃仪表工作方式：重量工作方式：控制方式。容积工作方式：非控制方式。注：在上行显示器的左边显示“▲”，表明是容积工作方式，有“△”显示，表明是重量工作方式。如果无任何显示，则仪表工作在中控方式。二、工作原理及结构1.工作原理给料机工作原理图（1）称量系统测量输送皮带上所输送的物料量。（2）控制回路控制皮带速度，从而控制给料量。给料量的大小取决于：①皮带上物料的高度、宽度及物料的容重。②皮带速度。控制原理：皮带载荷Q是由预给料机（给料料斗，气动给料机，振动给料机等）给定的，给料量是通过皮带速度来控制的。称量段示意图皮带速度V是随着皮带载荷变化而变化。这样，给料率P就与设定值W始终保持一致。当皮带以速度Ｖ运行时，物料的实际流量为：Ｐ＝3.6×Ｑ×ＶＰ为流量（t/h），Ｑ为皮带上有效称量段部分的物料重量（kg/m），Ｖ为皮速度（m/s）。对P进行积分即可得到累积量Ｎ：当物料通过秤体的称量段时，其重量通过称量托辊传递到称量架上。称量架把重量直接作用到称重传感器上，称重传感器输出相应重量的模拟电压信号再由模／数转换器变为数字信号。流量的另一个测量值是皮带速度，它由速度传感器进行检测，速度传感器发出与皮带速度成比例的脉冲信号，经频率／数字转换器变为数字信号，同重量信号一起传送到微控系统。该系统进行处理后即得到累加量。把实际流量I与设定流量P进行比较，得到其差值，将该差值通过PI调节后，送到变频器的信号输入端，通过变频器控制交流电机的转速，从而调整输送皮带速度，改变V值，使得I与P一致，达到定量给料的目的。2.控制:通电开机在电源掉电期间，称量数据，标定结果，计数器数值等可长期保存，不少于10年。上电后，仪表首先自动测试显示器、信号灯，然后持续显示系统的版本号几秒钟，最后，自动进入正常显示状态。信号灯说明：准备好操作：两个绿色信号灯都亮，没有ALARM信息出现。额定显示：上行显示器左边一个箭头闪烁，相当于运行信息。秤已经启动，物料的实际流量和累计量随时测量。如果秤停止（箭头消失），只有皮带负荷和皮带速度继续测量。在运行信息旁边的特殊指示：空白=中控控制下重量工作方式；▲=容积工作方式；△=键盘工作方式；右边有效设定值设定=10.00t/h下行显示器左边事件信息通过代码方式显示，例如：H1代表流量超过上限。右边可选择显示内容：显示选择键可顺序选择以下显示内容：流量=10单位：t/h一班=56.567单位：t二班=6.567单位：t三班=5.567单位：t累计=256.567单位：t速度=0.018单位：m/s负荷=28.95单位：kg/m荷重码=288单位：无温度=26.7单位：℃额定显示下的控制：启动秤特征：在上行显示器左显示区，显示箭头并
