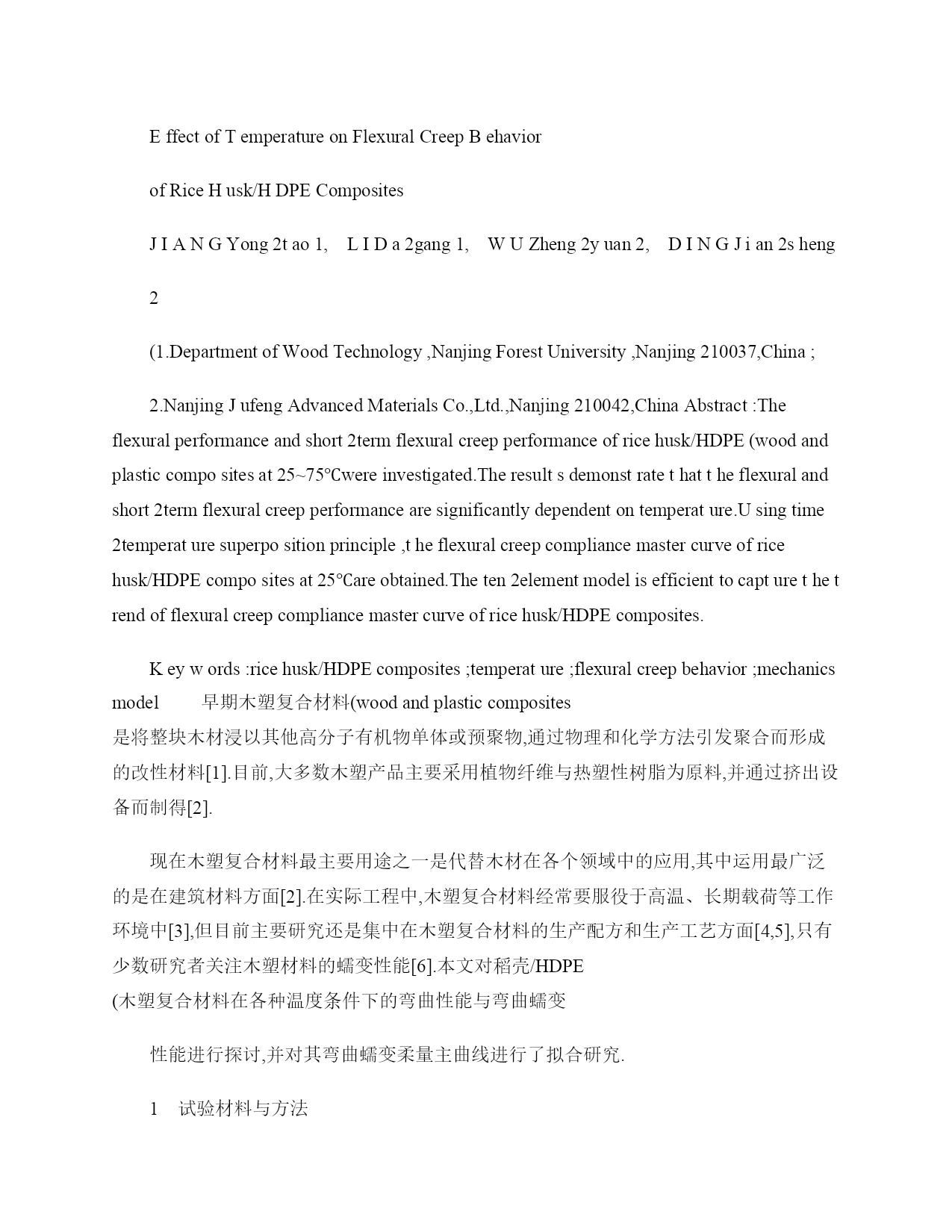

温度对稻壳-HDPE复合材料弯曲蠕变性能的影响-（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）第11卷第6期2021年12月建筑材料学报JOURNALOFBUILDINGMATERIALSVol.11,No.6Dec.,2021收稿日期:2021-03-07;修订日期:2021-04-28基金项目:江苏省科技成果转化专项资金项目(苏科计[2006]448文章编号:1007-9629(202106-0695-04温度对稻壳/HDPE复合材料弯曲蠕变性能的影响蒋永涛1,李大纲13,吴正元2,丁建生2(1.南京林业大学木材工业学院,江苏南京210037;2.南京聚锋新材料,江苏南京210042摘要:研究了稻壳/HDPE(木塑复合材料在25~75℃下的弯曲性能和短期弯曲蠕变性能,结果表明,该复合材料的弯曲性能和短期弯曲蠕变性能与温度显著相关;利用时温等效原理得到了25℃时稻壳/HDPE复合材料的弯曲蠕变柔量主曲线;采用十元件力学模型可以很好拟合该复合材料的弯曲蠕变柔量主曲线.关键词:稻壳/HDPE复合材料;温度;弯曲蠕变性能;力学模型中图分类号:TU502文献标识码:AEffectofTemperatureonFlexuralCreepBehaviorofRiceHusk/HDPECompositesJIANGYong2tao1,LIDa2gang1,WUZheng2yuan2,DINGJian2sheng2(1.DepartmentofWoodTechnology,NanjingForestUniversity,Nanjing210037,China;2.NanjingJufengAdvancedMaterialsCo.,Ltd.,Nanjing210042,ChinaAbstract:Theflexuralperformanceandshort2termflexuralcreepperformanceofricehusk/HDPE(woodandplasticcompositesat25~75℃wereinvestigated.Theresultsdemonstratethattheflexuralandshort2termflexuralcreepperformancearesignificantlydependentontemperature.Usingtime2temperaturesuperpositionprinciple,theflexuralcreepcompliancemastercurveofricehusk/HDPEcompositesat25℃areobtained.Theten2elementmodelisefficienttocapturethetrendofflexuralcreepcompliancemastercurveofricehusk/HDPEcomposites.Keywords:ricehusk/HDPEcomposites;temperature;flexuralcreepbehavior;mechanicsmodel早期木塑复合材料(woodandplasticcomposites是将整块木材浸以其他高分子有机物单体或预聚物,通过物理和化学方法引发聚合而形成的改性材料[1].目前,大多数木塑产品主要采用植物纤维与热塑性树脂为原料,并通过挤出设备而制得[2].现在木塑复合材料最主要用途之一是代替木材在各个领域中的应用,其中运用最广泛的是在建筑材料方面[2].在实际工程中,木塑复合材料经常要服役于高温、长期载荷等工作环境中[3],但目前主要研究还是集中在木塑复合材料的生产配方和生产工艺方面[4,5],只有少数研究者关注木塑材料的蠕变性能[6].本文对稻壳/HDPE(木塑复合材料在各种温度条件下的弯曲性能与弯曲蠕变性能进行探讨,并对其弯曲蠕变柔量主曲线进行了拟合研究.1试验材料与方法采用南京聚锋新材料提供的木塑复合型材,其主要成分为稻壳粉与高密度聚乙烯(HDPE,两者在材料中所占的质量比约为65∶35.采用挤出设备将其制成厚为16mm的板材.试件尺寸为16mm×45mm.以日本岛津公司AG-10TA自动控制电子万能力学试验机进行三点弯曲试验.试验前,先将试件置于岛津恒温箱中12h.试验过程中恒温箱温度浮动范围控制在±1℃.以5MPa/s的速度对试件进行加载.程序设定从0s开始,每隔2s采集一次数据,采集20次;再每隔10s采集一次数据,采集30次;最后每隔120s采集一次数据,采集50次.2试验结果及分析2.1弯曲性能不同温度下稻壳/HDPE复合材料的弯曲应力-应变关系如图1所示.由图1可见,稻壳/HDPE复合
