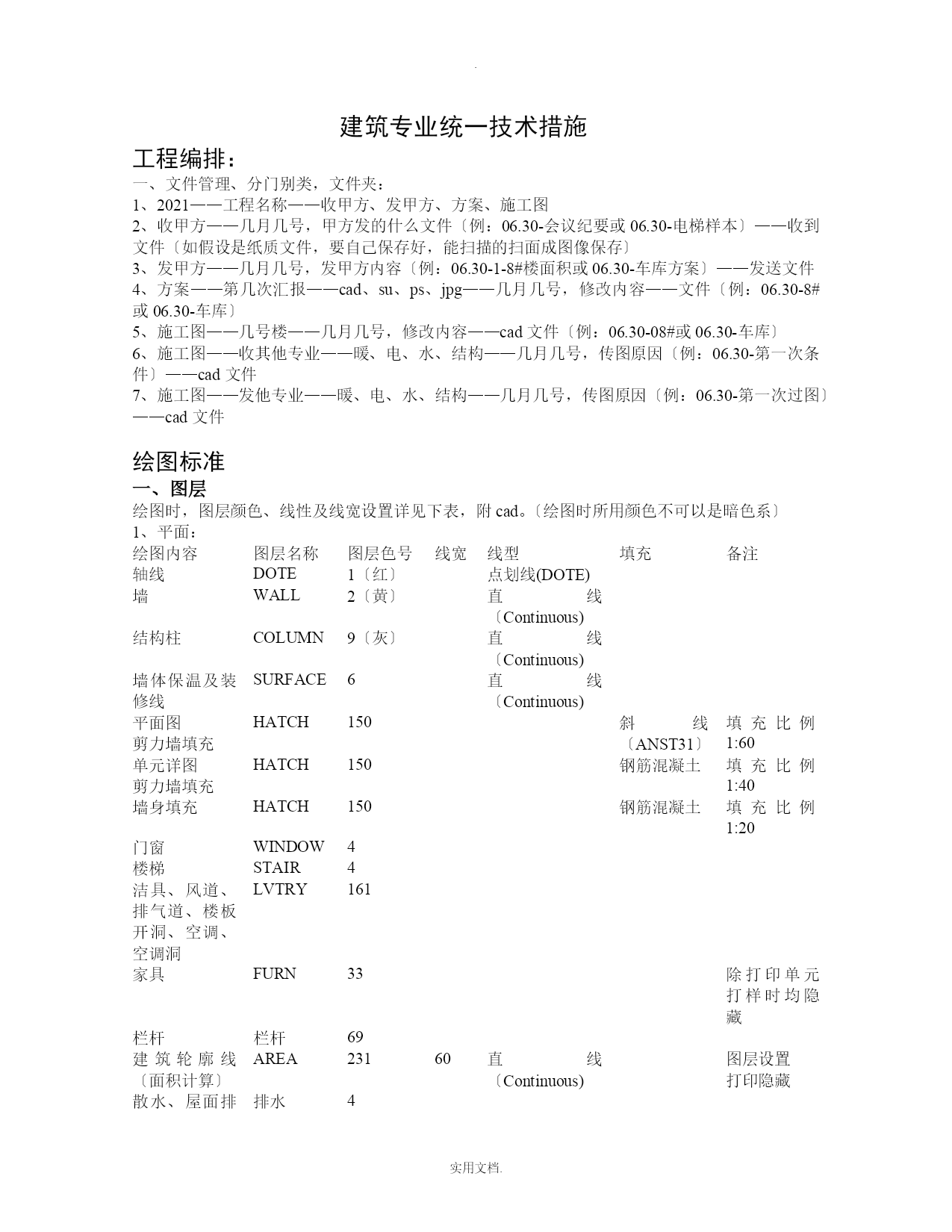

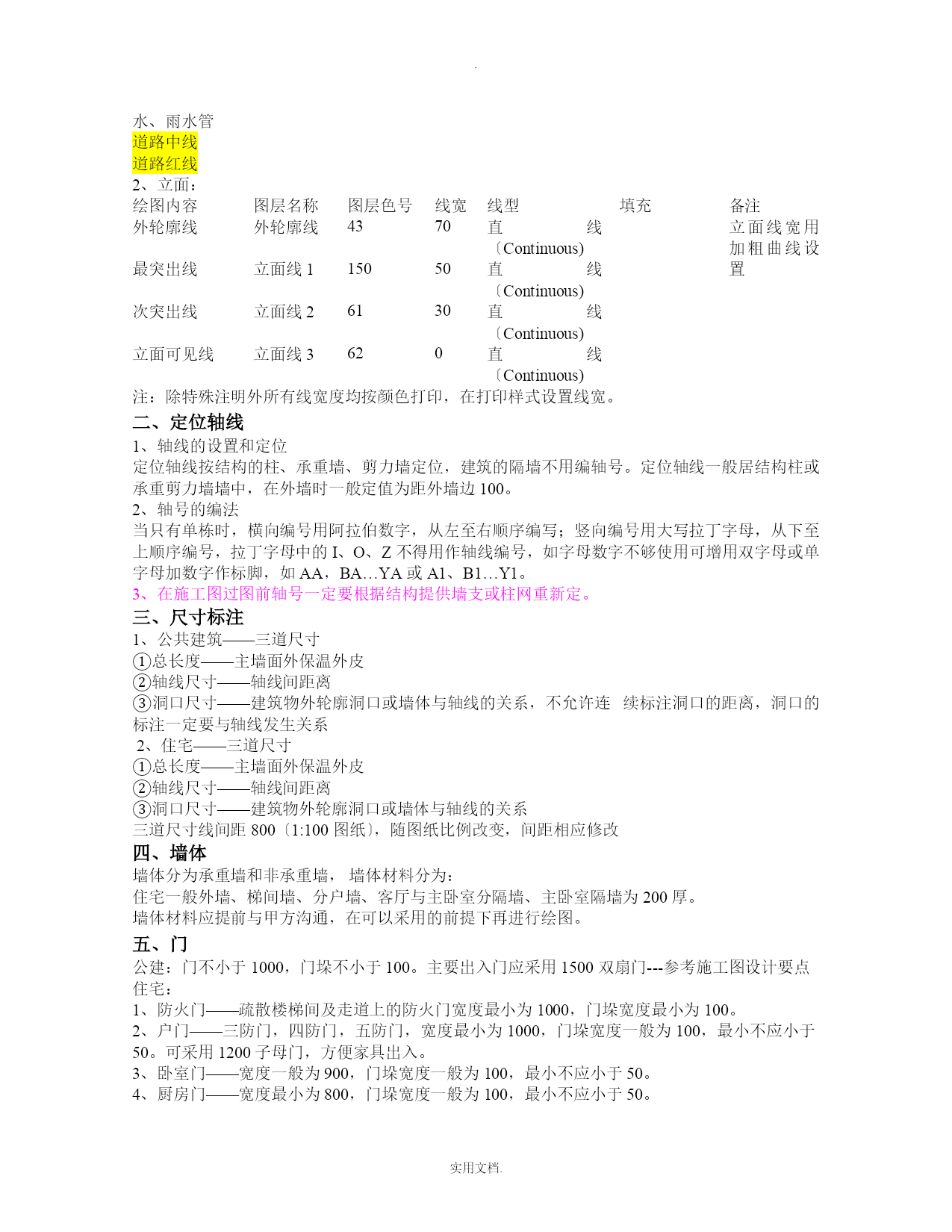

.实用文档.建筑专业统一技术措施工程编排：一、文件管理、分门别类，文件夹：1、2021——工程名称——收甲方、发甲方、方案、施工图收甲方——几月几号，甲方发的什么文件〔例：06.30-会议纪要或06.30-电梯样本〕——收到文件〔如假设是纸质文件，要自己保存好，能扫描的扫面成图像保存〕发甲方——几月几号，发甲方内容〔例：06.30-1-8#楼面积或06.30-车库方案〕——发送文件方案——第几次汇报——cad、su、ps、jpg——几月几号，修改内容——文件〔例：06.30-8#或06.30-车库〕施工图——几号楼——几月几号，修改内容——cad文件〔例：06.30-08#或06.30-车库〕施工图——收其他专业——暖、电、水、结构——几月几号，传图原因〔例：06.30-第一次条件〕——cad文件施工图——发他专业——暖、电、水、结构——几月几号，传图原因〔例：06.30-第一次过图〕——cad文件绘图标准一、图层绘图时，图层颜色、线性及线宽设置详见下表，附cad。〔绘图时所用颜色不可以是暗色系〕1、平面：绘图内容图层名称图层色号线宽线型填充备注轴线DOTE1〔红〕点划线(DOTE)墙WALL2〔黄〕直线〔Continuous)结构柱COLUMN9〔灰〕直线〔Continuous)墙体保温及装修线SURFACE6直线〔Continuous)平面图剪力墙填充HATCH150斜线〔ANST31〕填充比例1:60单元详图剪力墙填充HATCH150钢筋混凝土填充比例1:40墙身填充HATCH150钢筋混凝土填充比例1:20门窗WINDOW4楼梯STAIR4洁具、风道、排气道、楼板开洞、空调、空调洞LVTRY161家具FURN33除打印单元打样时均隐藏栏杆栏杆69建筑轮廓线〔面积计算〕AREA23160直线〔Continuous)图层设置打印隐藏散水、屋面排水、雨水管排水4道路中线道路红线立面：绘图内容图层名称图层色号线宽线型填充备注外轮廓线外轮廓线4370直线〔Continuous)立面线宽用加粗曲线设置最突出线立面线115050直线〔Continuous)次突出线立面线26130直线〔Continuous)立面可见线立面线3620直线〔Continuous)注：除特殊注明外所有线宽度均按颜色打印，在打印样式设置线宽。二、定位轴线1、轴线的设置和定位定位轴线按结构的柱、承重墙、剪力墙定位，建筑的隔墙不用编轴号。定位轴线一般居结构柱或承重剪力墙墙中，在外墙时一般定值为距外墙边100。2、轴号的编法当只有单栋时，横向编号用阿拉伯数字，从左至右顺序编写；竖向编号用大写拉丁字母，从下至上顺序编号，拉丁字母中的I、O、Z不得用作轴线编号，如字母数字不够使用可增用双字母或单字母加数字作标脚，如AA，BA…YA或A1、B1…Y1。3、在施工图过图前轴号一定要根据结构提供墙支或柱网重新定。三、尺寸标注1、公共建筑——三道尺寸①总长度——主墙面外保温外皮②轴线尺寸——轴线间距离③洞口尺寸——建筑物外轮廓洞口或墙体与轴线的关系，不允许连续标注洞口的距离，洞口的标注一定要与轴线发生关系2、住宅——三道尺寸①总长度——主墙面外保温外皮②轴线尺寸——轴线间距离③洞口尺寸——建筑物外轮廓洞口或墙体与轴线的关系三道尺寸线间距800〔1:100图纸〕，随图纸比例改变，间距相应修改四、墙体墙体分为承重墙和非承重墙，墙体材料分为：住宅一般外墙、梯间墙、分户墙、客厅与主卧室分隔墙、主卧室隔墙为200厚。墙体材料应提前与甲方沟通，在可以采用的前提下再进行绘图。五、门公建：门不小于1000，门垛不小于100。主要出入门应采用1500双扇门---参考施工图设计要点住宅：防火门——疏散楼梯间及走道上的防火门宽度最小为1000，门垛宽度最小为100。户门——三防门，四防门，五防门，宽度最小为1000，门垛宽度一般为100，最小不应小于50。可采用1200子母门，方便家具出入。卧室门——宽度一般为900，门垛宽度一般为100，最小不应小于50。厨房门——宽度最小为800，门垛宽度一般为100，最小不应小于50。卫生间门——宽度一般为750，门垛宽度一般为100，最小不应小于50。阳台门——宽度一般为800，考虑搬洗衣机的宽度〔标准规定为700〕图纸表达总平面图是否标注了0.000处的绝对标高。是否表示了外轮廓的轴线及总尺寸、楼间距。是否表示了楼层数。是否表示了与主要道路及红线的关系。是否布置了道路及绿化。6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目〔办公楼组要写该项〕、建筑密度、容积率、绿化率〔要求做到35%-50%，没做到要调整绿地面积〕。7、
