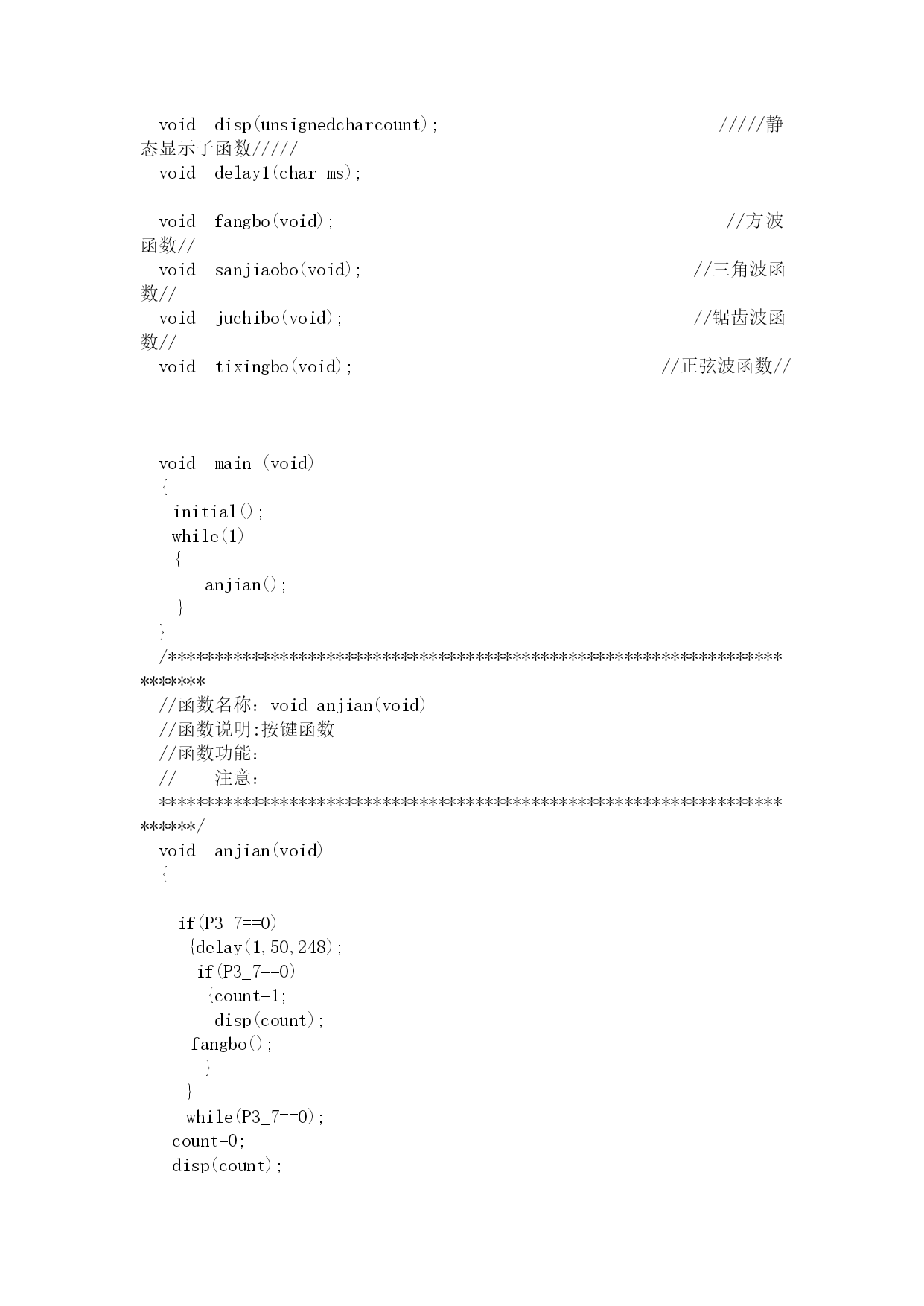

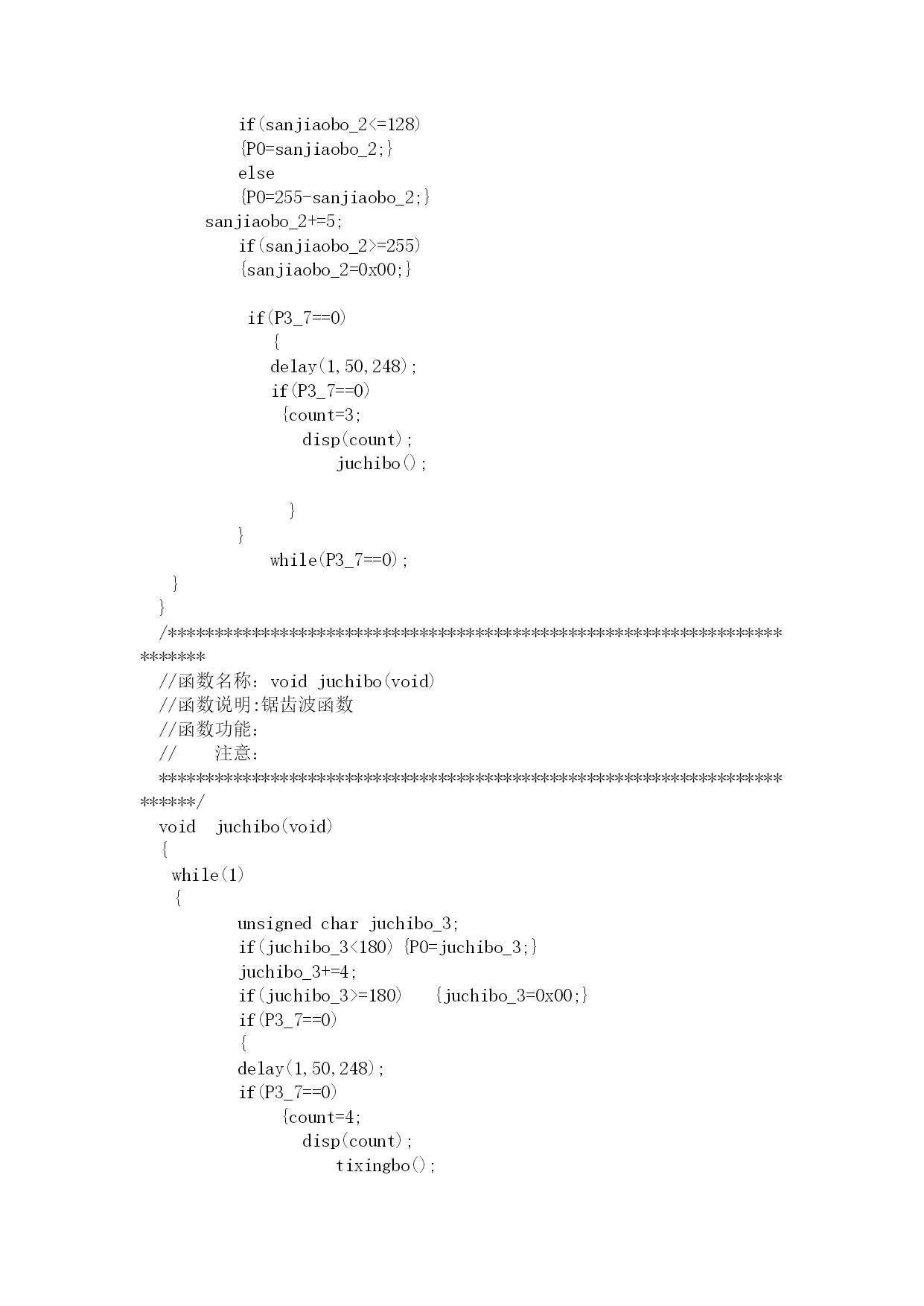

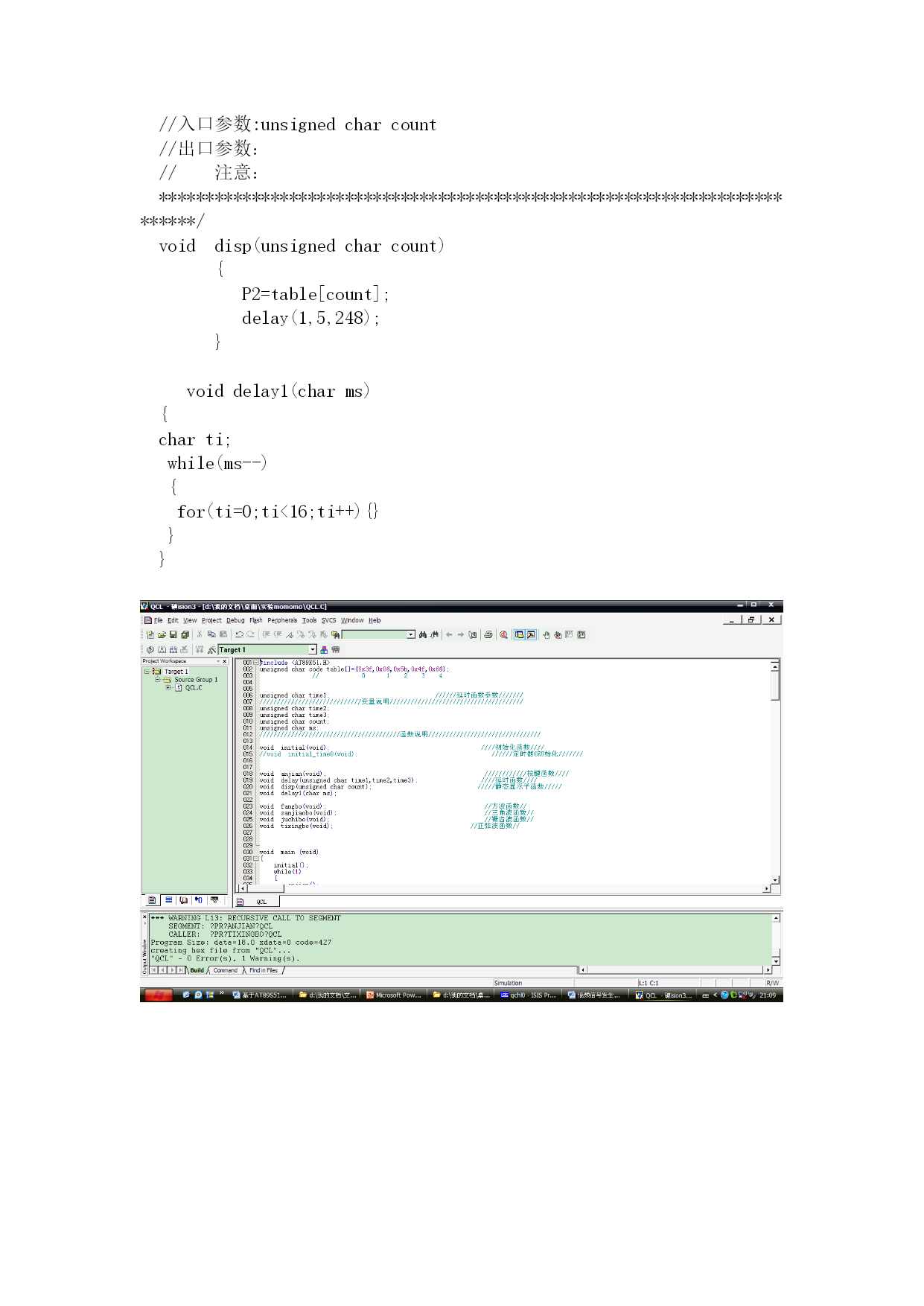

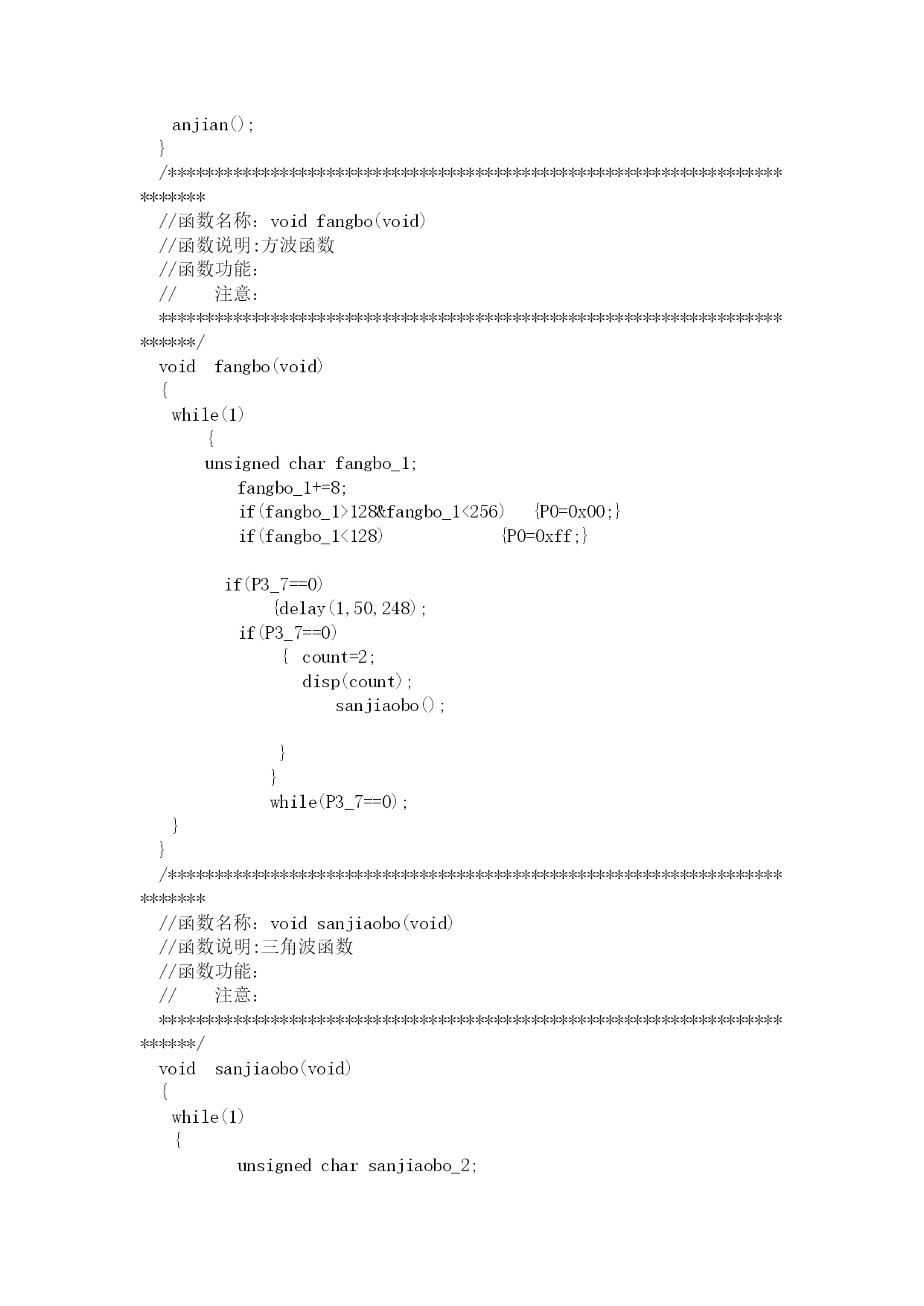

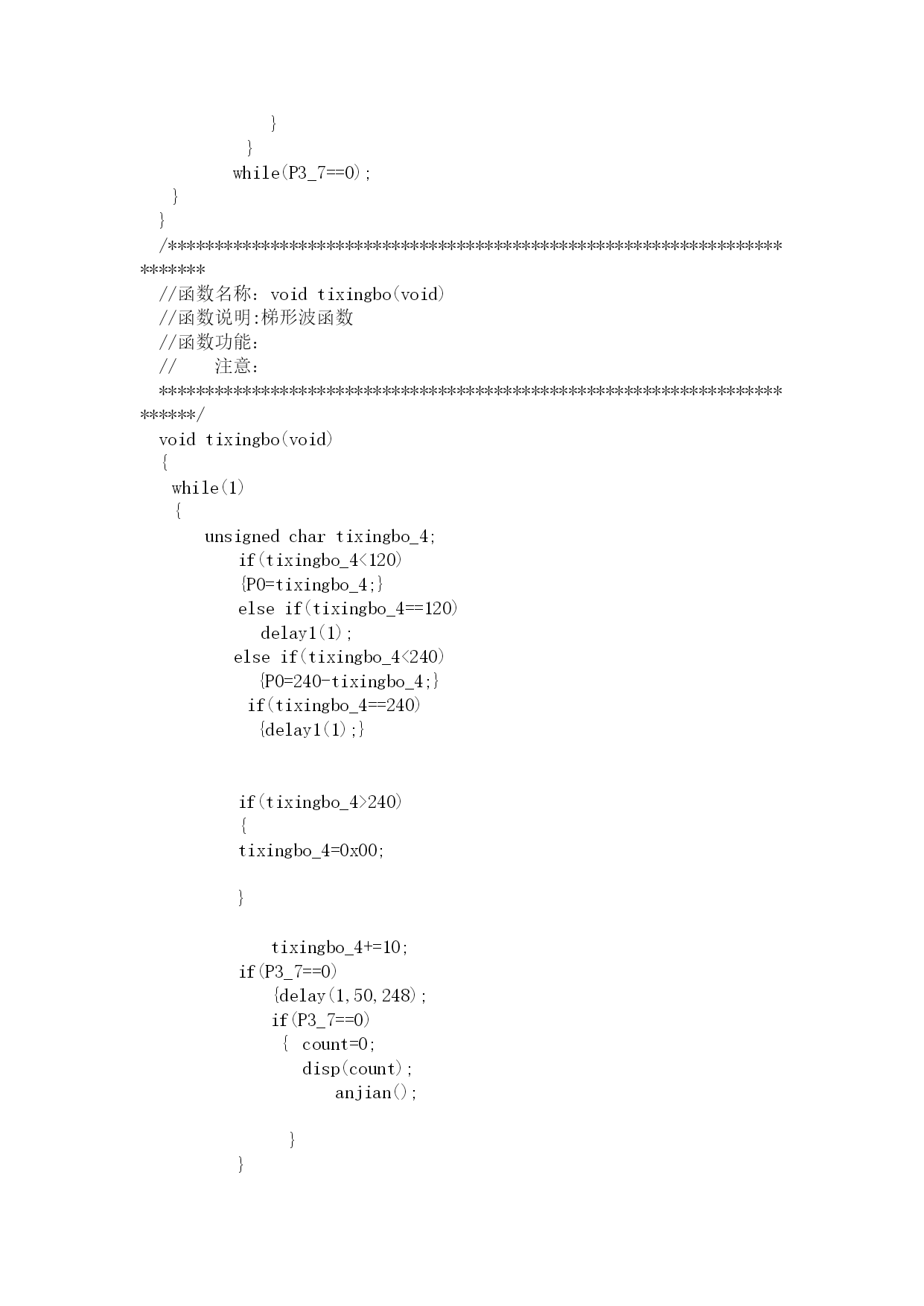

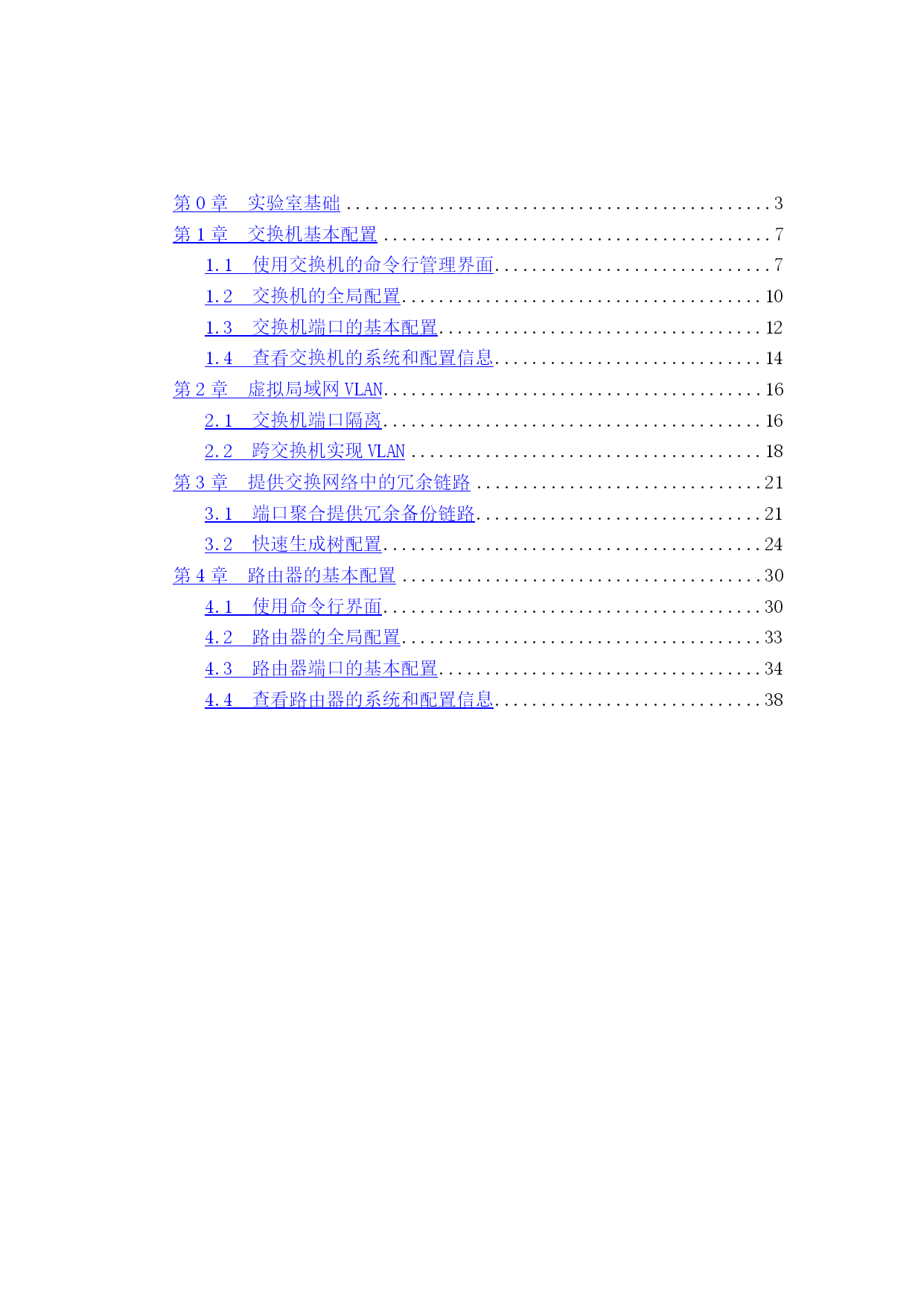

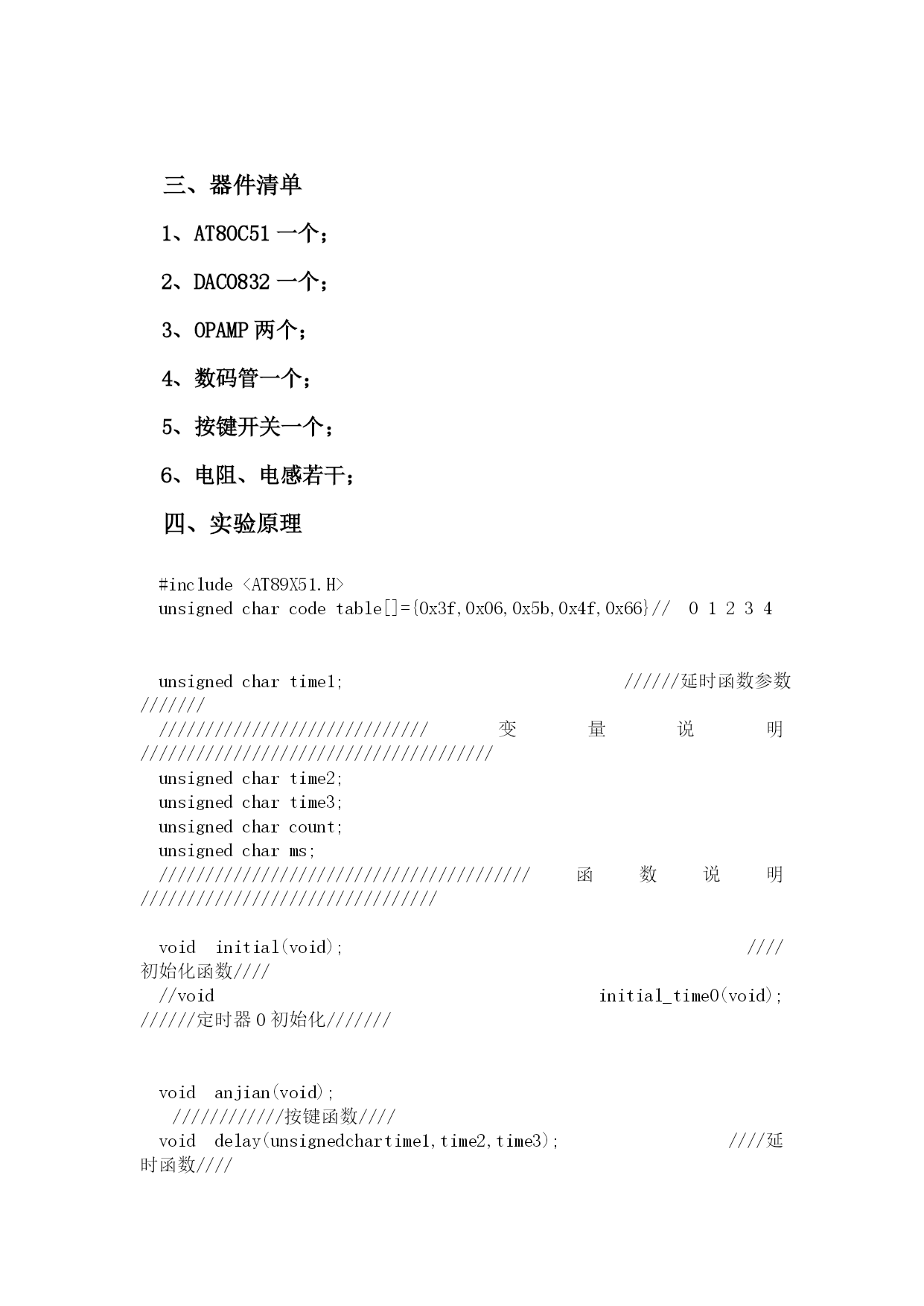

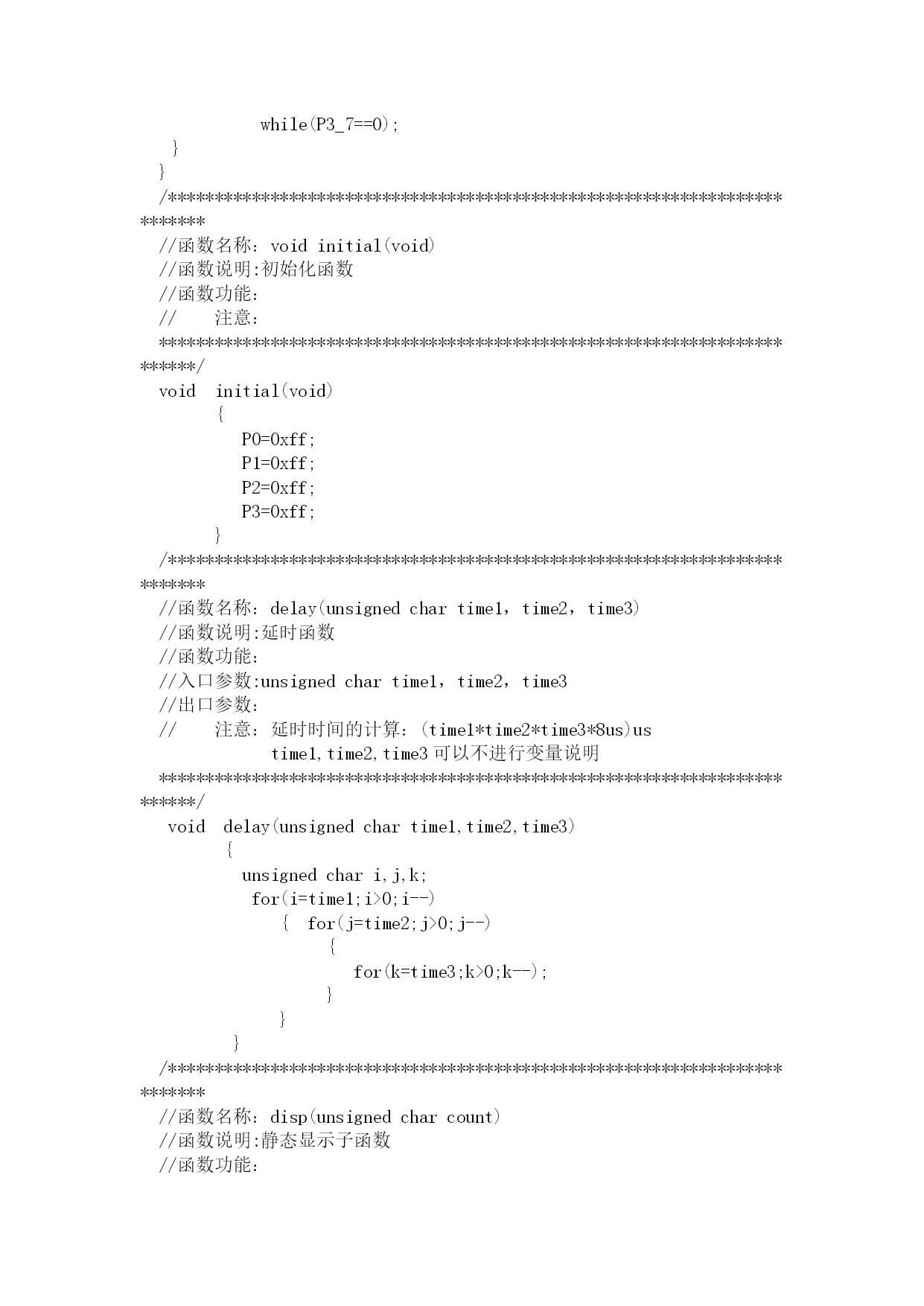

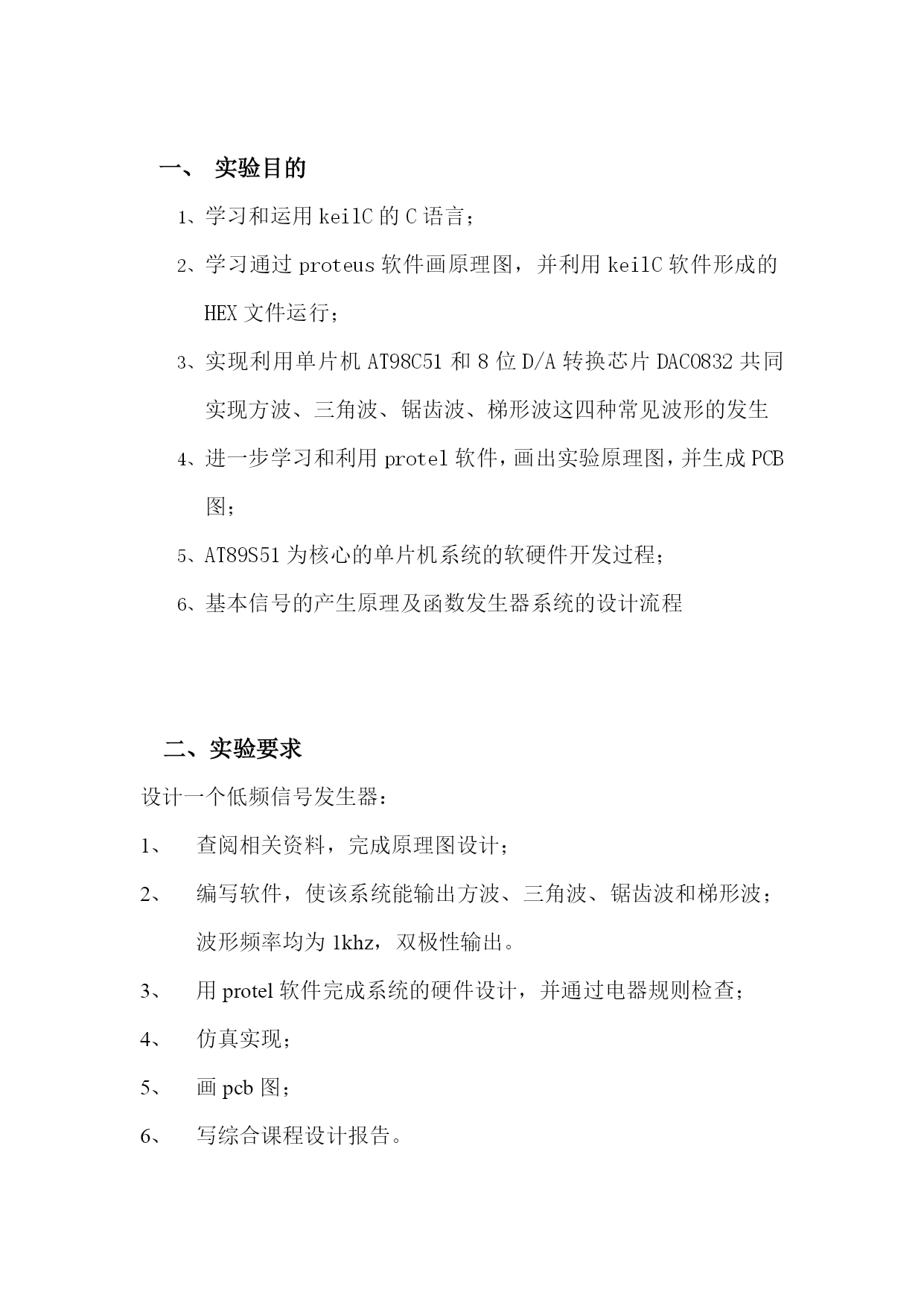

低频信号发生器-------期末课程设计学院：班级：学号：姓名：指导老师：2010-6-12第0章实验室基础PAGEREF_Toc144091463\h3第1章交换机基本配置PAGEREF_Toc144091464\h71.1使用交换机的命令行管理界面PAGEREF_Toc144091465\h71.2交换机的全局配置PAGEREF_Toc144091466\h101.3交换机端口的基本配置PAGEREF_Toc144091467\h121.4查看交换机的系统和配置信息PAGEREF_Toc144091468\h14第2章虚拟局域网VLANPAGEREF_Toc144091469\h162.1交换机端口隔离PAGEREF_Toc144091470\h162.2跨交换机实现VLANPAGEREF_Toc144091471\h18第3章提供交换网络中的冗余链路PAGEREF_Toc144091472\h213.1端口聚合提供冗余备份链路PAGEREF_Toc144091473\h213.2快速生成树配置PAGEREF_Toc144091474\h24第4章路由器的基本配置PAGEREF_Toc144091475\h304.1使用命令行界面PAGEREF_Toc144091476\h304.2路由器的全局配置PAGEREF_Toc144091477\h334.3路由器端口的基本配置PAGEREF_Toc144091478\h344.4查看路由器的系统和配置信息PAGEREF_Toc144091479\h38实验目的学习和运用keilC的C语言；学习通过proteus软件画原理图，并利用keilC软件形成的HEX文件运行；实现利用单片机AT98C51和8位D/A转换芯片DAC0832共同实现方波、三角波、锯齿波、梯形波这四种常见波形的发生进一步学习和利用protel软件，画出实验原理图，并生成PCB图；AT89S51为核心的单片机系统的软硬件开发过程；基本信号的产生原理及函数发生器系统的设计流程二、实验要求设计一个低频信号发生器：查阅相关资料，完成原理图设计；编写软件，使该系统能输出方波、三角波、锯齿波和梯形波；波形频率均为1khz，双极性输出。用protel软件完成系统的硬件设计，并通过电器规则检查；仿真实现；画pcb图；写综合课程设计报告。三、器件清单1、AT80C51一个；2、DAC0832一个；3、OPAMP两个；4、数码管一个；5、按键开关一个；6、电阻、电感若干；四、实验原理#include<AT89X51.H>unsignedcharcodetable[]={0x3f,0x06,0x5b,0x4f,0x66}//01234unsignedchartime1;//////延时函数参数////////////////////////////////////变量说明//////////////////////////////////////unsignedchartime2;unsignedchartime3;unsignedcharcount;unsignedcharms;////////////////////////////////////////函数说明////////////////////////////////voidinitial(void);////初始化函数//////voidinitial_time0(void);//////定时器0初始化///////voidanjian(void);////////////按键函数////voiddelay(unsignedchartime1,time2,time3);////延时函数////voiddisp(unsignedcharcount);/////静态显示子函数/////voiddelay1(charms);voidfangbo(void);//方波函数//voidsanjiaobo(void);//三角波函数//voidjuchibo(void);//锯齿波函数//voidtixingbo(void);//正弦波函数//voidmain(void){initial();while(1){anjian();}}
