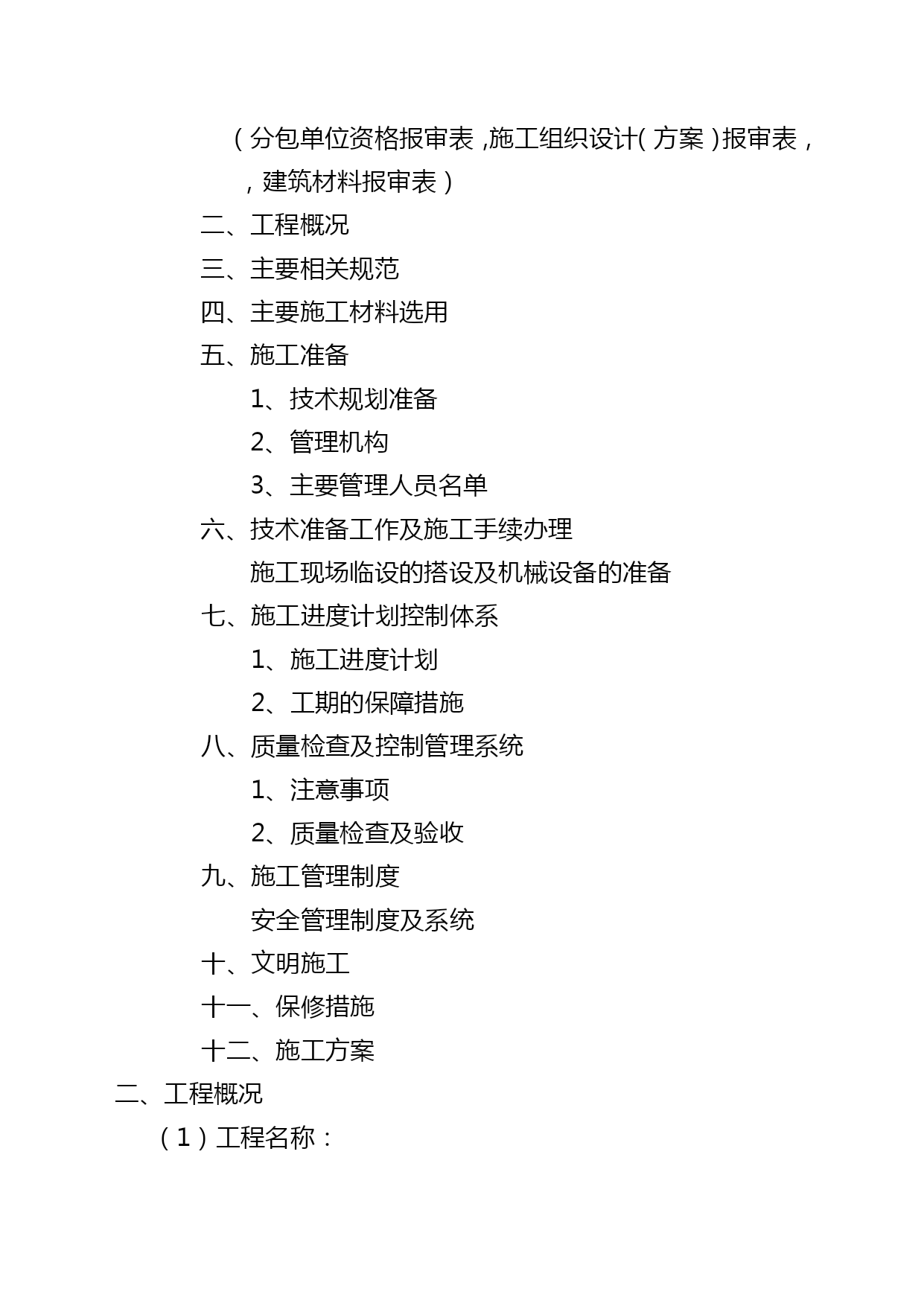

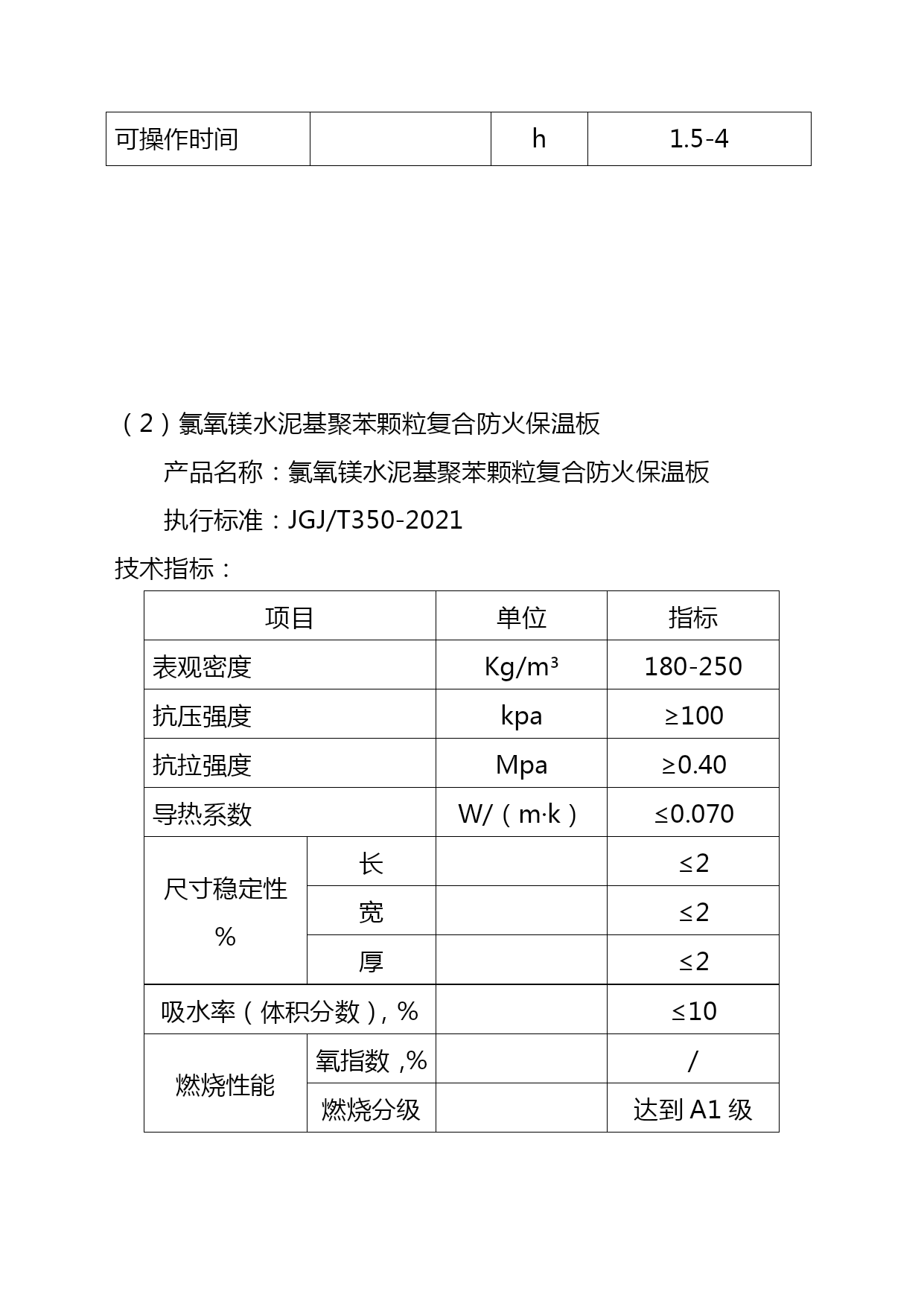

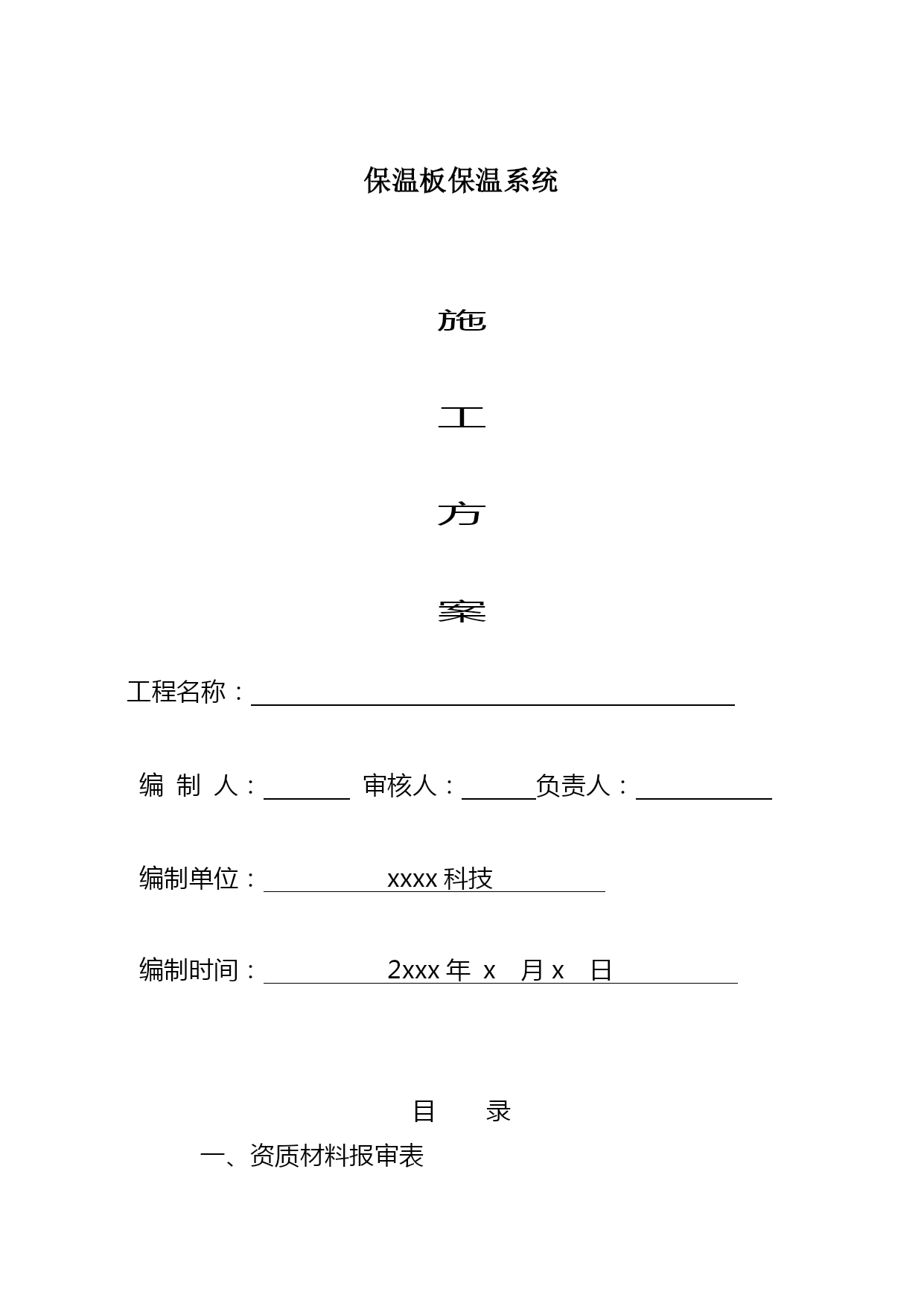

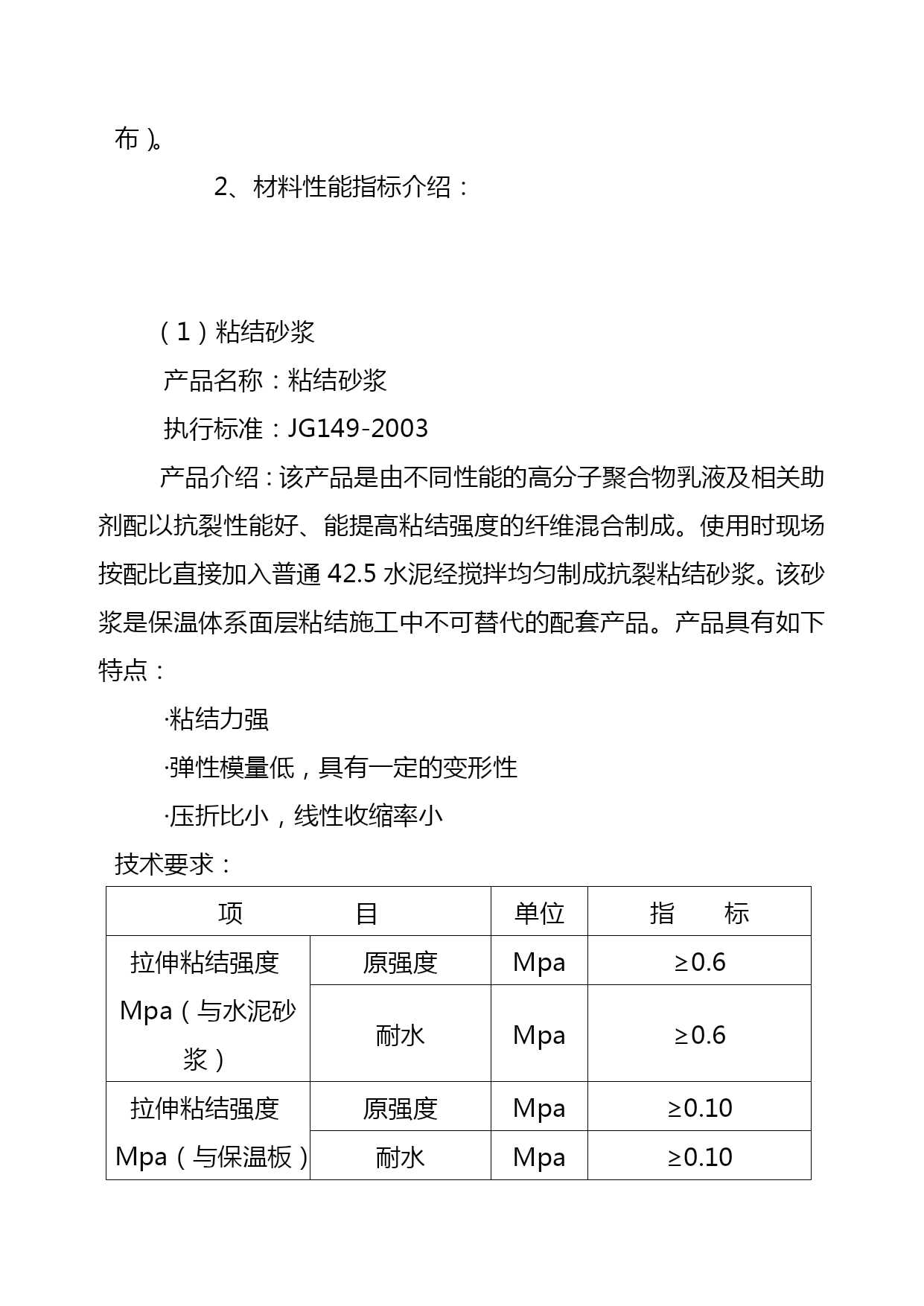

外墙内保温板保温系统施工方案（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）保温板保温系统施工方案工程名称：编制人：审核人：负责人：编制单位：xxxx科技编制时间：2xxx年x月x日目录一、资质材料报审表（分包单位资格报审表，施工组织设计（方案）报审表，，建筑材料报审表）二、工程概况三、主要相关规范四、主要施工材料选用五、施工准备1、技术规划准备2、管理机构3、主要管理人员名单六、技术准备工作及施工手续办理施工现场临设的搭设及机械设备的准备七、施工进度计划控制体系1、施工进度计划2、工期的保障措施八、质量检查及控制管理系统1、注意事项2、质量检查及验收九、施工管理制度安全管理制度及系统十、文明施工十一、保修措施十二、施工方案二、工程概况（1）工程名称：（2）工程地址：（3）施工部位：外墙内保温。（4）项目情况：本工程建筑面积约㎡，结构为结构。（5）组合方案：氯氧镁水泥基聚苯颗粒复合防火保温板保温系统。该工程外墙保温体系作法是由内到外，依次由基层墙面→专用粘结砂浆层→氯氧镁水泥基聚苯颗粒复合防火保温板保温层→专用锚固件锚固保温板→抗裂砂浆保护层（中间铺设耐碱玻纤网格布）。三、主要相关规范及要求1、根据设计图标准外墙外保温做法应参照：①《建筑节能工程施工质量验收规范》GB50411-2007②《xx省夏热冬冷地区居住建筑节能设计标准》DB51/T50207-2002③《民用建筑热工设计规范》GB5xxx6-93④建设主管部门有关建筑节能设计的相关文件、规定。四、主要施工材料选用1、根据设计图标准及要求，本工程外墙保温系统选用保温板保温系统材料施工，材料组成由：依次由基层墙面→专用粘结层→氯氧镁水泥基聚苯颗粒复合防火保温板保温层→专用锚固件锚固保温板→抗裂砂浆保护层（中间铺设耐碱玻纤网格布）。2、材料性能指标介绍：（1）粘结砂浆产品名称：粘结砂浆执行标准：JG149-2003产品介绍：该产品是由不同性能的高分子聚合物乳液及相关助剂配以抗裂性能好、能提高粘结强度的纤维混合制成。使用时现场按配比直接加入普通42.5水泥经搅拌均匀制成抗裂粘结砂浆。该砂浆是保温体系面层粘结施工中不可替代的配套产品。产品具有如下特点：·粘结力强·弹性模量低，具有一定的变形性·压折比小，线性收缩率小技术要求：项目单位指标拉伸粘结强度Mpa（与水泥砂浆）原强度Mpa≥0.6耐水Mpa≥0.6拉伸粘结强度Mpa（与保温板）原强度Mpa≥0.10耐水Mpa≥0.10可操作时间h1.5-4（2）氯氧镁水泥基聚苯颗粒复合防火保温板产品名称：氯氧镁水泥基聚苯颗粒复合防火保温板执行标准：JGJ/T350-2021技术指标：项目单位指标表观密度Kg/m³180-250抗压强度kpa≥100抗拉强度Mpa≥0.40导热系数W/（m·k）≤0.070尺寸稳定性%长≤2宽≤2厚≤2吸水率（体积分数），%≤10燃烧性能氧指数，%/燃烧分级达到A1级（3）抗裂砂浆产品名称：抗裂砂浆执行标准：JG149-2003产品介绍：抗裂抗渗砂浆主要由多种外加剂材料与中砂强度等级为425普通硅酸盐水泥搅拌制成，其主要作用是镶嵌耐碱涂塑玻璃纤维网格布，与网格布复合后可形成抗裂防护层，解决由于表面防护材料与保温层导热系数一不致所产生的裂纹，使防护层砂浆具有抗裂和防水性能，可消除防护层的空鼓、开裂、剥落等问题，从而提高工程质量，确保防护层不裂，是保温施工不可缺少的配套材料。技术要求：项目单位指标拉伸粘结强度Mpa（与保温板）原强度Mpa≥0.10耐水Mpa≥0.10耐冻融Mpa≥0.10可操作时间h1.5-4施工方法：在强制式砂浆搅拌机中先加入适量水（可视具体情况调整），在加入一袋或几袋抗裂砂浆，搅拌5～10分种形成均匀的浆状体后，即可施工。（重量配比为抗裂砂浆：水＝4：1；也可根据施工要求增减加水量）（4）耐碱玻纤网格布产品名称：耐碱玻纤网格布执行标准：JG158—2004产品介绍：产品以含玻纤网格布为基布，涂塑耐碱橡胶材料制成。产品具有如下特点：1、抗拉强度高2、抗裂性能好3、耐碱性能好4、抗冲击性能好技术要求：项目单位指标外观合格长度、宽度M50-100、0．9-1．2网孔中心距普通型mmm4×4单位面积重量普通型g/㎡≥160断裂强力普通型N50mm≥750（经、纬向）加强型≥300耐碱强度保留率（经、纬向）%≥50涂塑量g/㎡≥20玻璃成份%符合JC719其中zro214。5±0。8Tio26±0.5断裂延伸率%≤5五、施工准备（一）技术规划准备1.技术交底：施工单
