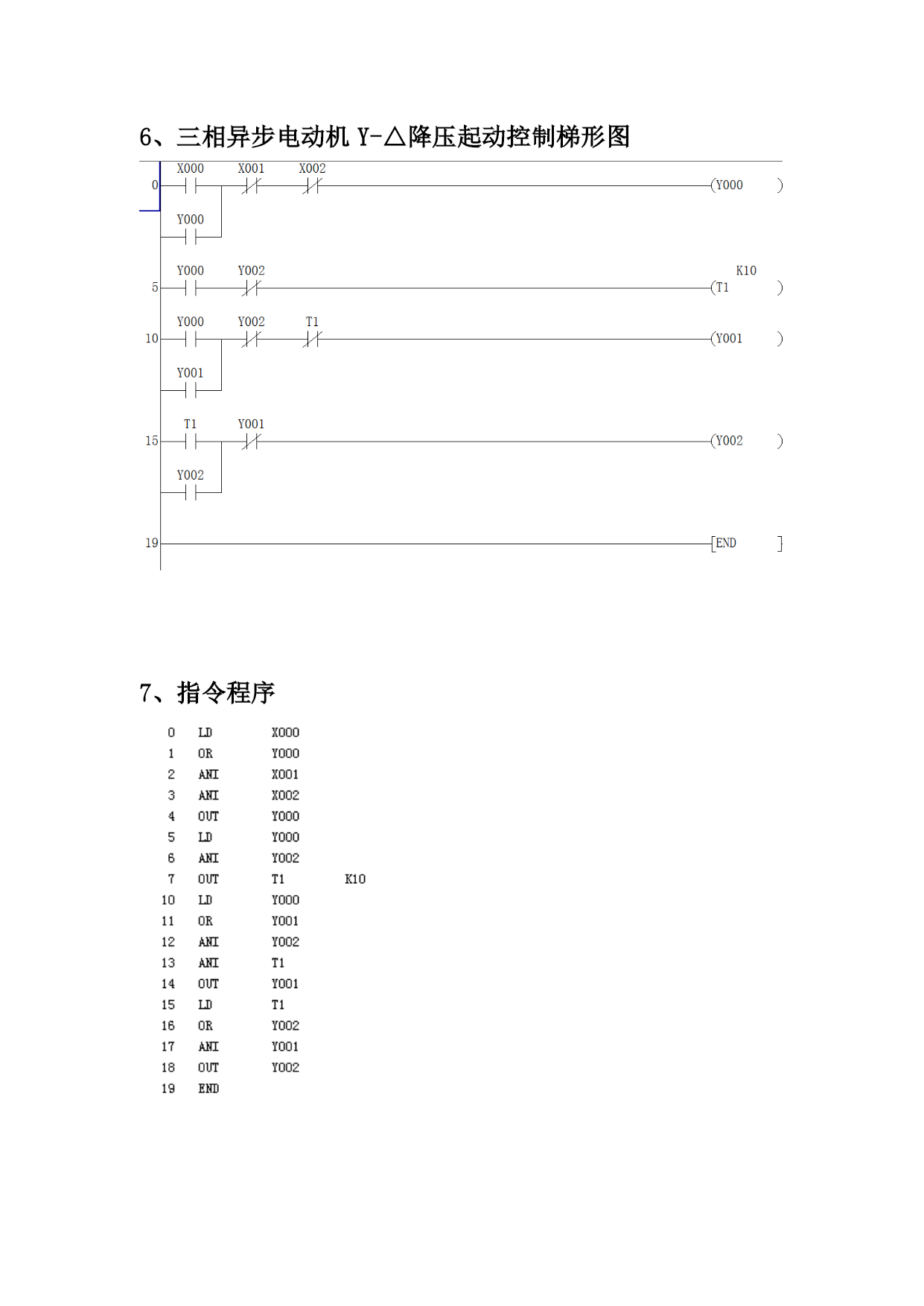

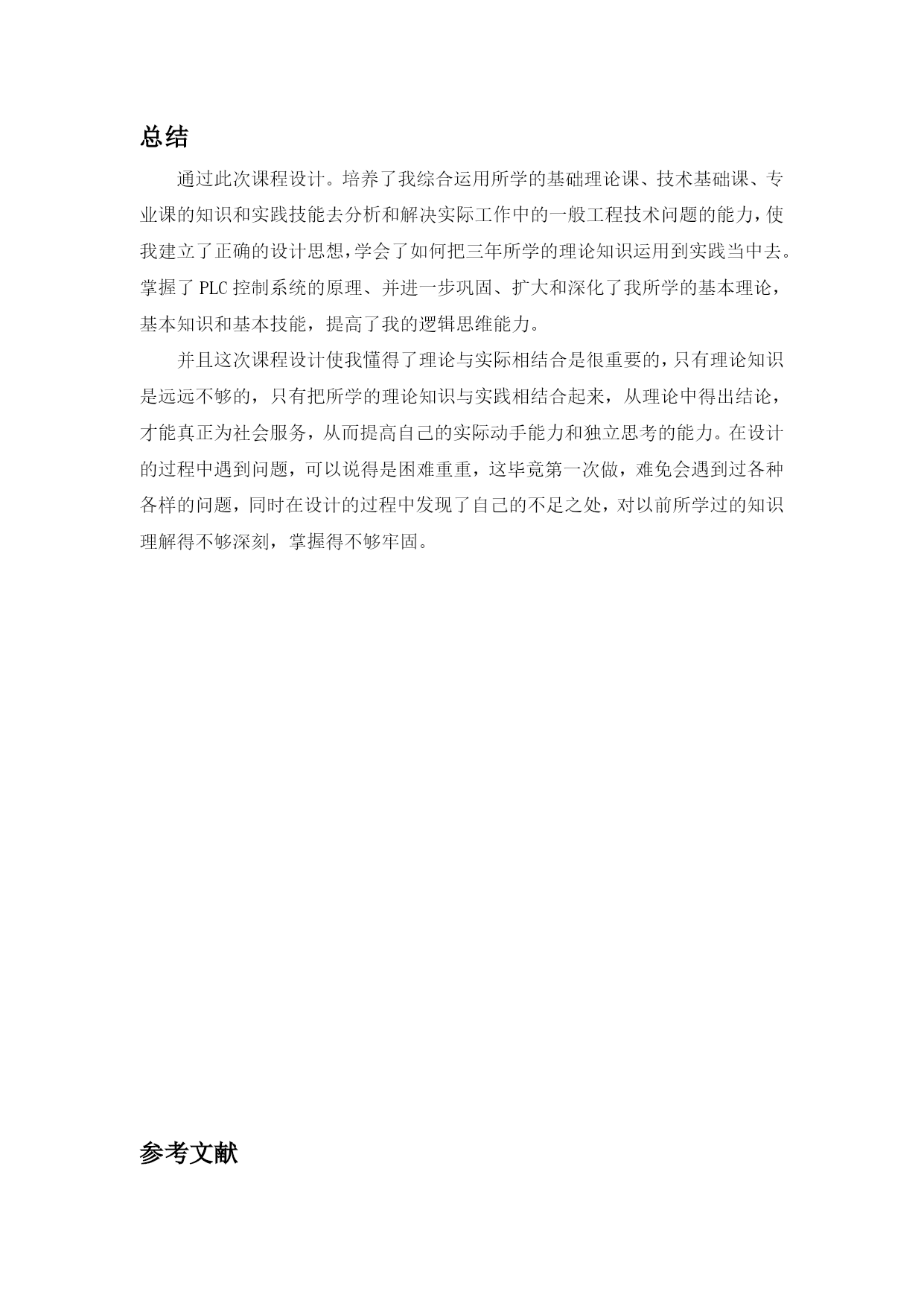

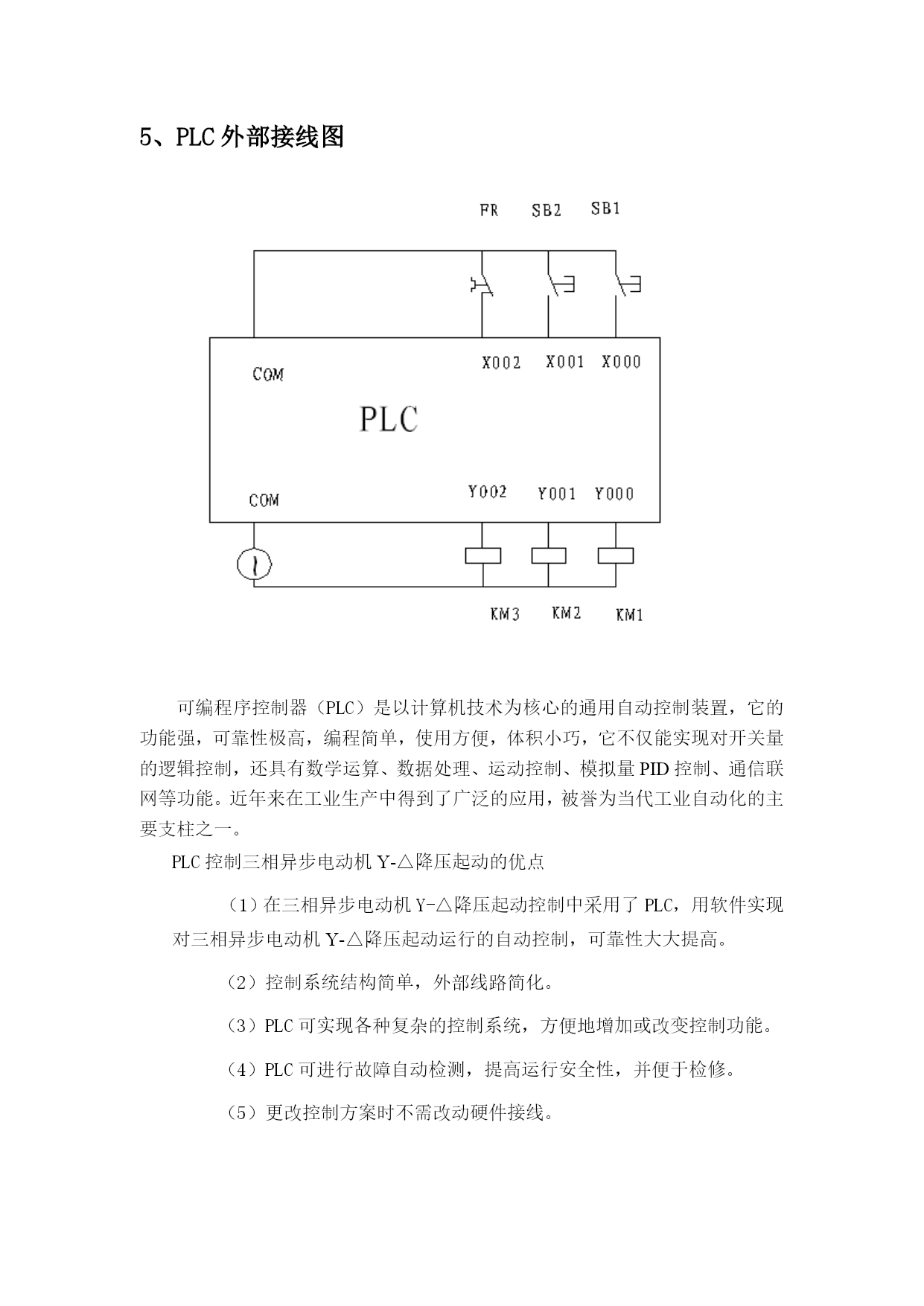

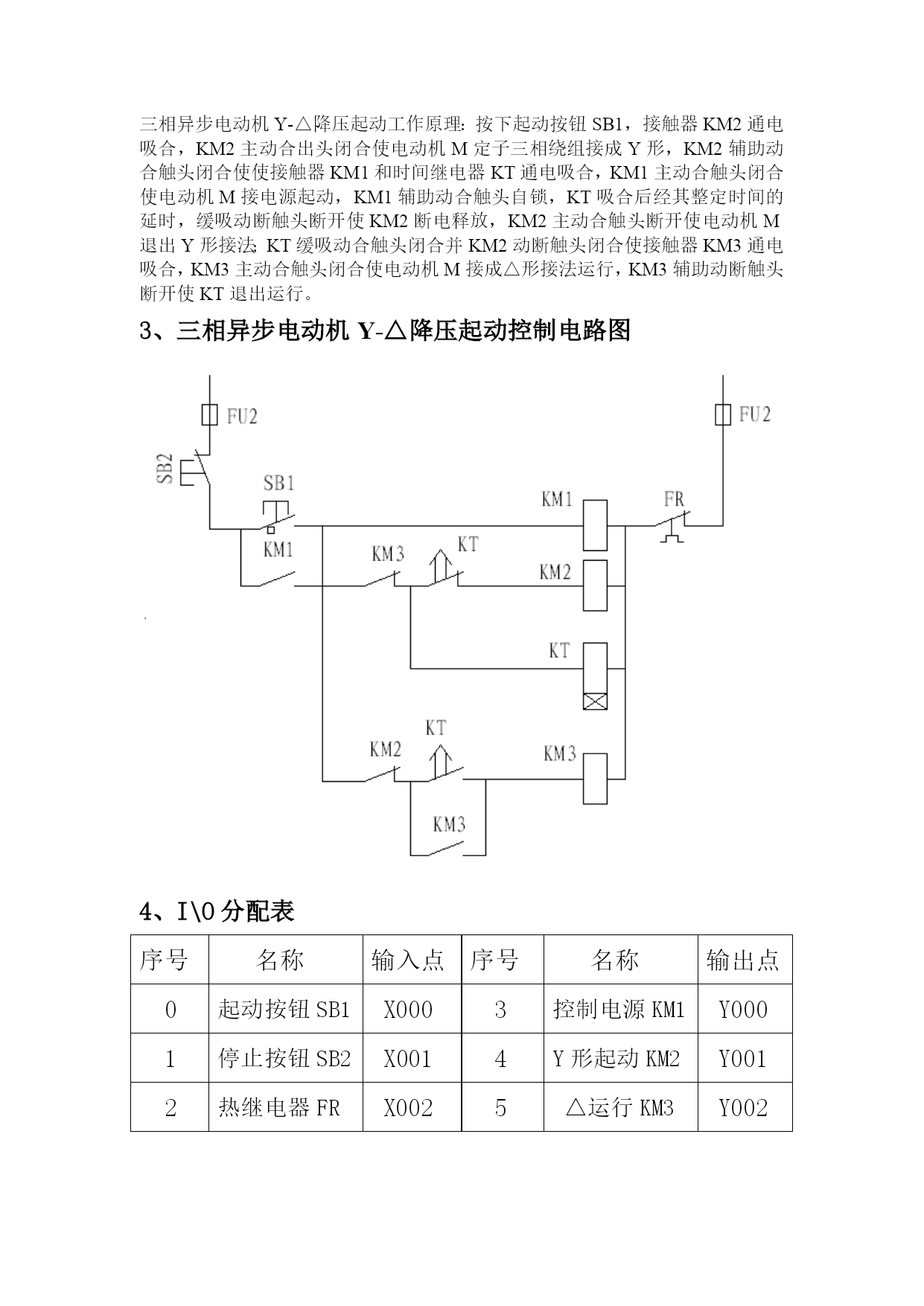

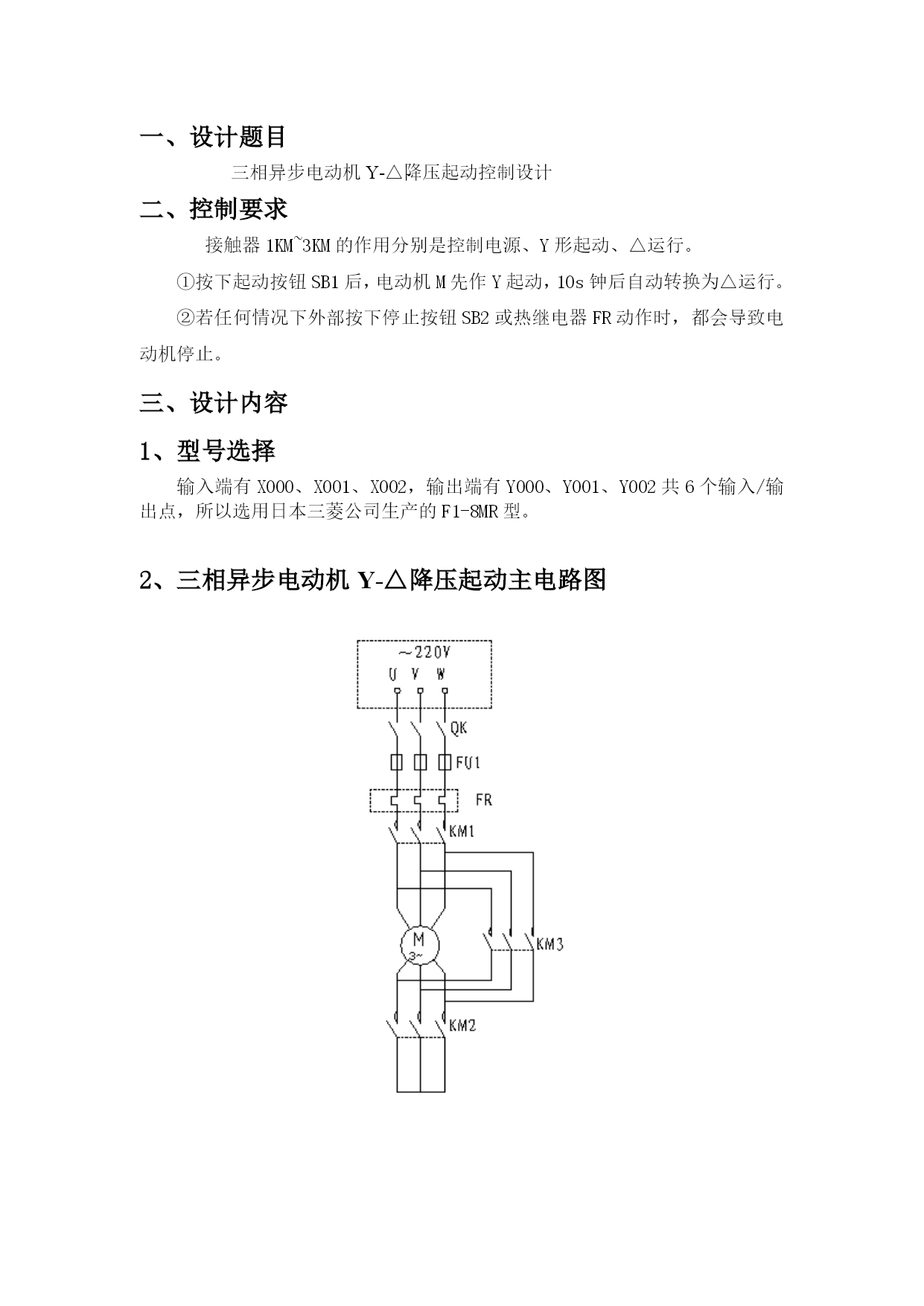

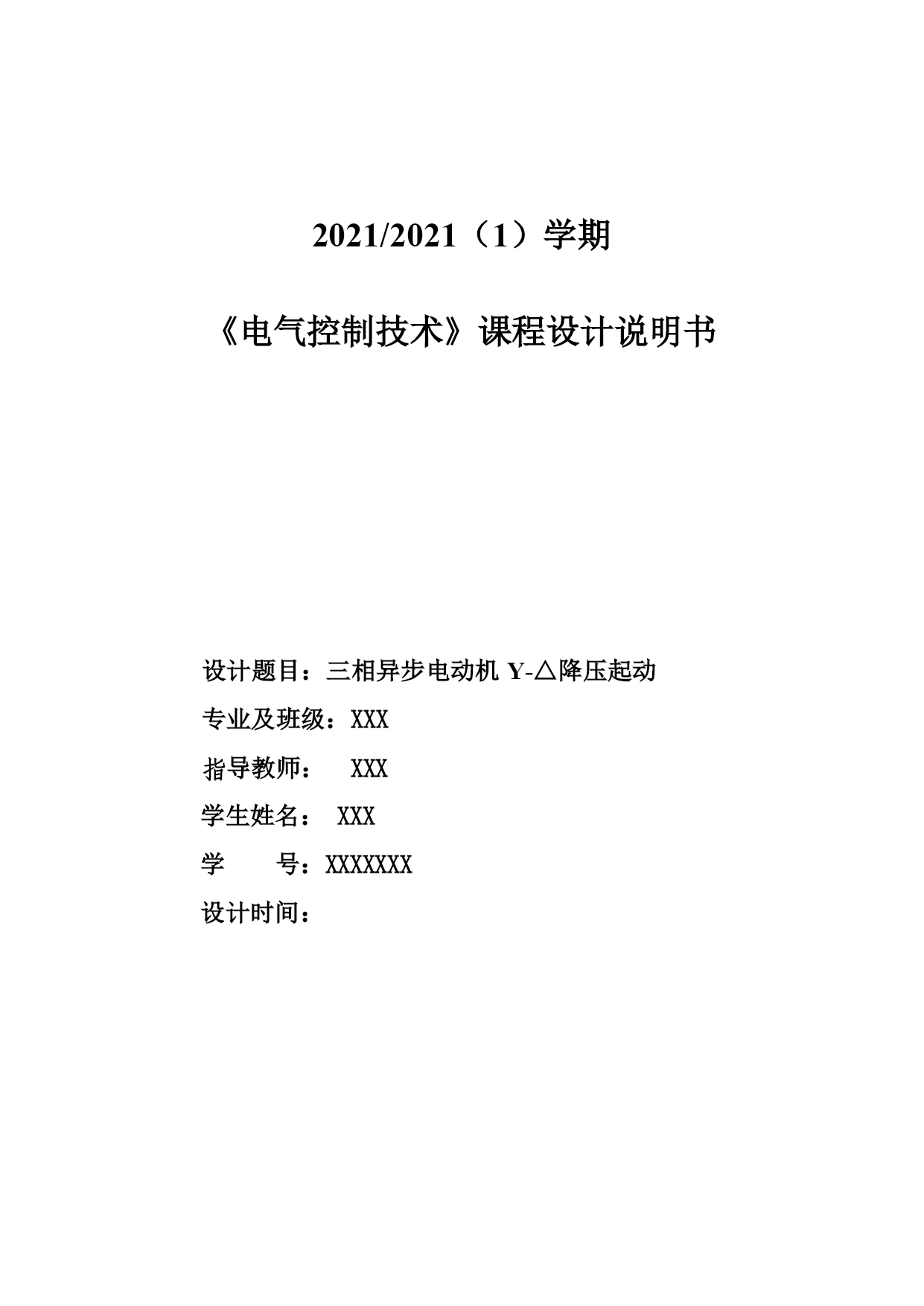

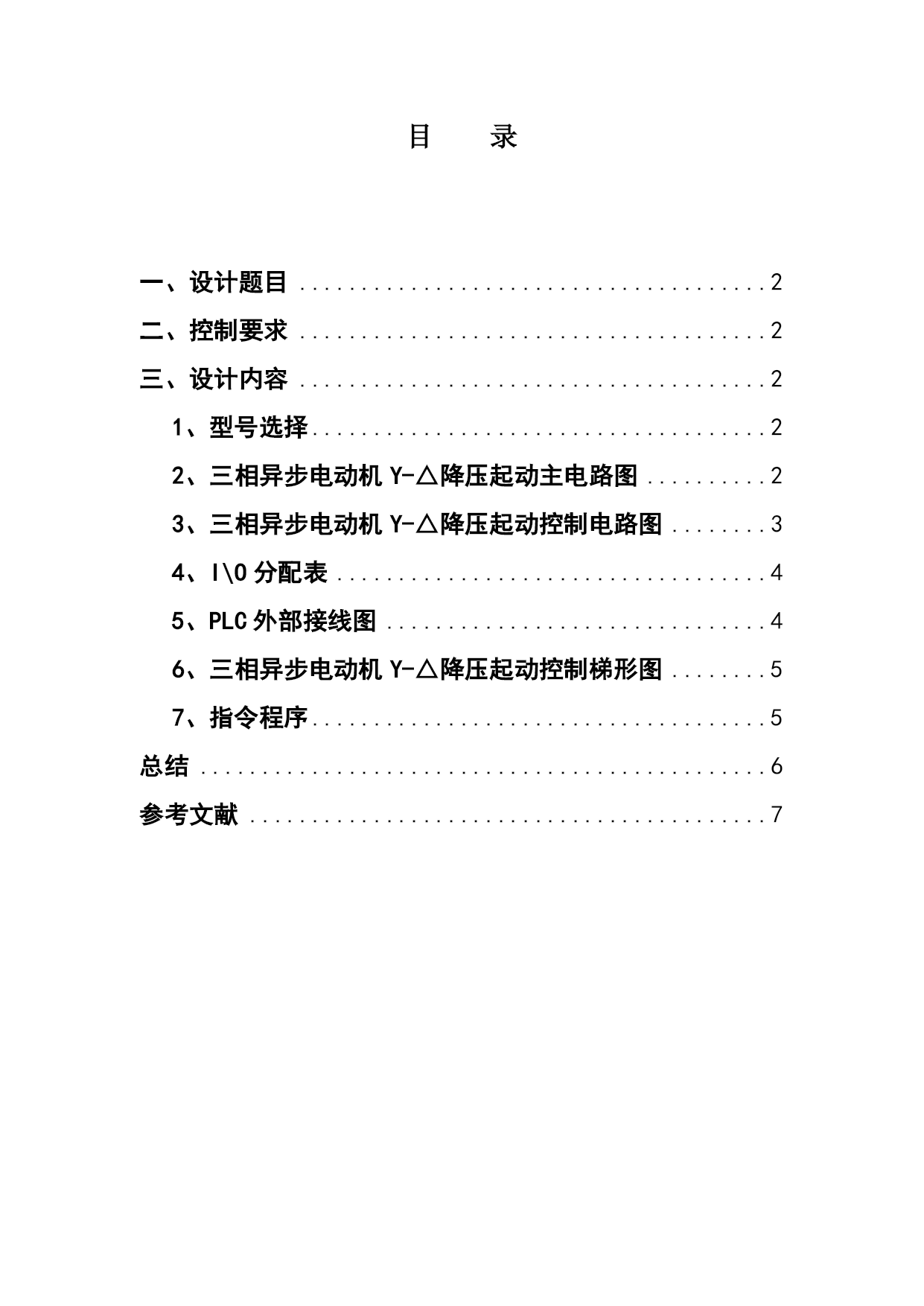

三相异步电动机Y-△降压起动课程设计报告（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）2021/2021（1）学期《电气控制技术》课程设计说明书设计题目：三相异步电动机Y-△降压起动专业及班级：XXX指导教师：XXX学生姓名：XXX学号：XXXXXXX设计时间：目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc282251564"一、设计题目PAGEREF_Toc282251564\h2HYPERLINK\l"_Toc282251565"二、控制要求PAGEREF_Toc282251565\h2HYPERLINK\l"_Toc282251566"三、设计内容PAGEREF_Toc282251566\h2HYPERLINK\l"_Toc282251567"1、型号选择PAGEREF_Toc282251567\h2HYPERLINK\l"_Toc282251568"2、三相异步电动机Y-△降压起动主电路图PAGEREF_Toc282251568\h2HYPERLINK\l"_Toc282251569"3、三相异步电动机Y-△降压起动控制电路图PAGEREF_Toc282251569\h3HYPERLINK\l"_Toc282251570"4、I\O分配表PAGEREF_Toc282251570\h4HYPERLINK\l"_Toc282251571"5、PLC外部接线图PAGEREF_Toc282251571\h4HYPERLINK\l"_Toc282251572"6、三相异步电动机Y-△降压起动控制梯形图PAGEREF_Toc282251572\h5HYPERLINK\l"_Toc282251573"7、指令程序PAGEREF_Toc282251573\h5HYPERLINK\l"_Toc282251574"总结6HYPERLINK\l"_Toc282251575"参考文献7一、设计题目三相异步电动机Y-△降压起动控制设计二、控制要求接触器1KM~3KM的作用分别是控制电源、Y形起动、△运行。①按下起动按钮SB1后，电动机M先作Y起动，10s钟后自动转换为△运行。②若任何情况下外部按下停止按钮SB2或热继电器FR动作时，都会导致电动机停止。三、设计内容1、型号选择输入端有X000、X001、X002，输出端有Y000、Y001、Y002共6个输入/输出点，所以选用日本三菱公司生产的F1-8MR型。2、三相异步电动机Y-△降压起动主电路图三相异步电动机Y-△降压起动工作原理：按下起动按钮SB1，接触器KM2通电吸合，KM2主动合出头闭合使电动机M定子三相绕组接成Y形，KM2辅助动合触头闭合使使接触器KM1和时间继电器KT通电吸合，KM1主动合触头闭合使电动机M接电源起动，KM1辅助动合触头自锁，KT吸合后经其整定时间的延时，缓吸动断触头断开使KM2断电释放，KM2主动合触头断开使电动机M退出Y形接法；KT缓吸动合触头闭合并KM2动断触头闭合使接触器KM3通电吸合，KM3主动合触头闭合使电动机M接成△形接法运行，KM3辅助动断触头断开使KT退出运行。3、三相异步电动机Y-△降压起动控制电路图4、I\O分配表序号名称输入点序号名称输出点0起动按钮SB1X0003控制电源KM1Y0001停止按钮SB2X0014Y形起动KM2Y0012热继电器FRX0025△运行KM3Y0025、PLC外部接线图可编程序控制器（PLC）是以计算机技术为核心的通用自动控制装置，它的功能强，可靠性极高，编程简单，使用方便，体积小巧，它不仅能实现对开关量的逻辑控制，还具有数学运算、数据处理、运动控制、模拟量PID控制、通信联网等功能。近年来在工业生产中得到了广泛的应用，被誉为当代工业自动化的主要支柱之一。PLC控制三相异步电动机Y-△降压起动的优点（1）在三相异步电动机Y-△降压起动控制中采用了PLC，用软件实现对三相异步电动机Y-△降压起动运行的自动控制，可靠性大大提高。（2）控制系统结构简单，外部线路简化。（3）PLC可实现各种复杂的控制系统，方便地增加或改变控制功能。（4）PLC可进行故障自动检测，提高运行安全性，并便于检修。（5）更改控制方案时不需改动硬件接线。6、三相异步电动机Y-△降压起动控制梯形图7、指令程序总结通过此次课程设计。培养了我综合运用所学的基础理论课、技术基础课、专业课的知识和实践技能
