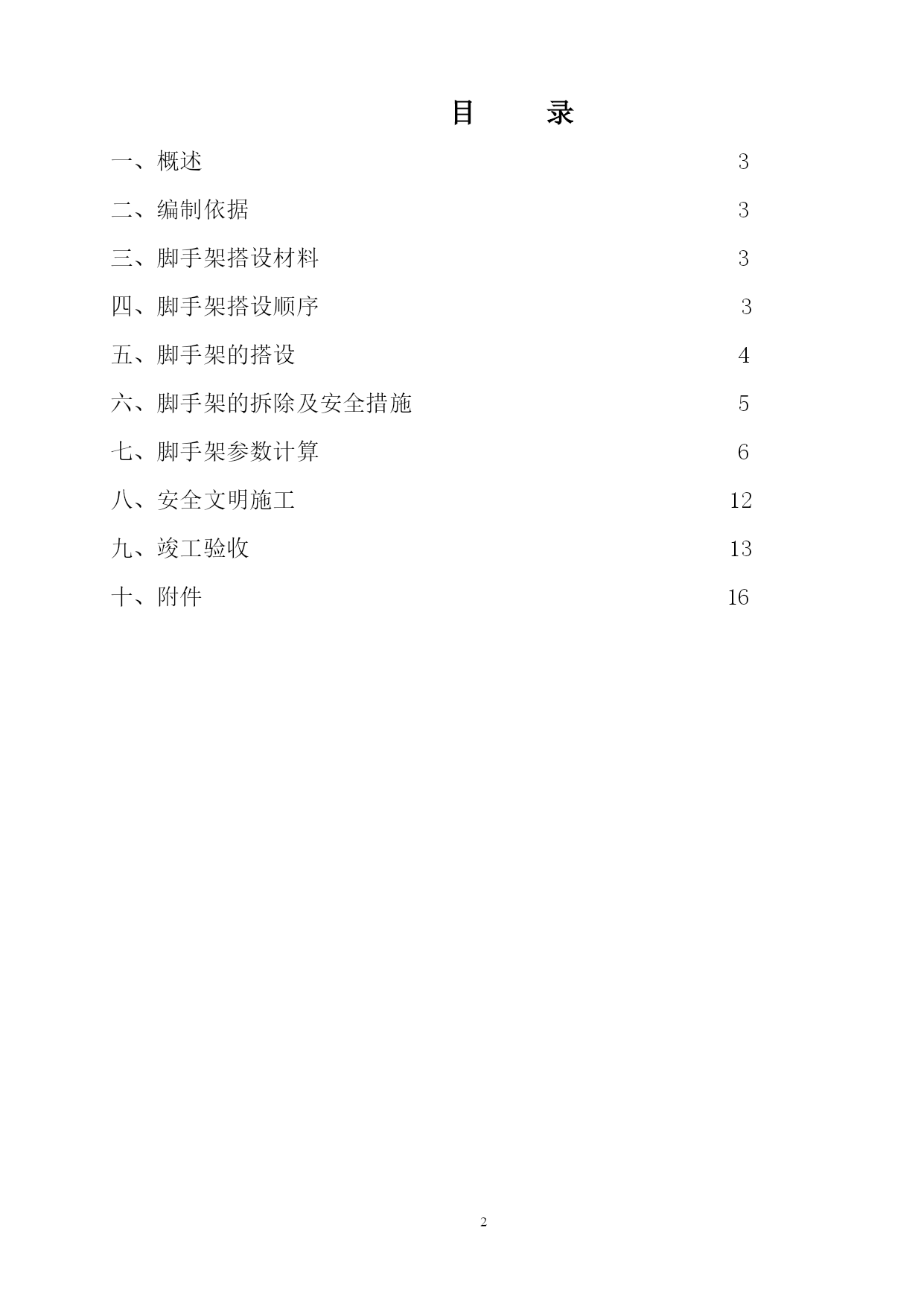

XXXX6#烟气脱硫工程脚手架搭设与拆除安全专项方案编制:审核:批准:XXXXXXXXXXXXXXX2012.06.30目录一、概述3二、编制依据3三、脚手架搭设材料3四、脚手架搭设顺序3五、脚手架的搭设4六、脚手架的拆除及安全措施5七、脚手架参数计算6八、安全文明施工12九、竣工验收13十、附件16一、概述XXXXX安装用临时搭设脚手架施工部位包括：吸收塔本体，烟道部位，工艺系统管道安装等。主要为施工平台脚手架和通道用脚手架。二、编制依据《国家脚手架搭设规范》、《建筑施工计算手册》、《建筑施工手册》第四版、《建筑结构荷载规范》GB50009-2001、《建筑施工脚手架实用手册》、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、《建筑施工安全检查标准》JGJ59-2011、《建筑施工安全检查标准》JGJ59-99、《建筑结构静力计算手册》（第二版）、《电力建设安全工作规程》第一部分：火力发电厂DL5009.1-2002三、脚手架搭设材料本现场采用钢管脚手架，钢管为Ф48X3.5直缝电焊管，材质为Q235。扣件为可锻铸铁制作的成品扣件，其材质要求符合国家现行标准要求。扣件及其螺栓能承受65KN.M扭矩而无损坏。走道板采用50厚木制走道板（最小宽度大于200）。脚手架材料进场后须进行检查验收，合格后方可使用。名称及规格用途总需用量备注6m长管立杆460按需租赁4m长管剪刀撑300按需租赁3m长管横向水平杆800按需租赁3m长管调整节头位置1400按需租赁2m长管横向水平杆700按需租赁1.5m长管横向水平杆200按需租赁直角扣件5400按需租赁对角扣件2080按需租赁50厚木制走道板1000按需租赁或购买四、脚手架搭设顺序放线摆设扫地杆竖立杆并与扫地杆扣紧装纵、横向水平杆与各立杆扣紧安第二、三、四步纵向和横向水平杆接立杆加设剪刀撑铺脚手扳安护身栏杆。五、脚手架的搭设1、#6吸收塔本体内径Φ16000㎜，总高度H33370㎜，现场地面平整符合搭设条件。2、在脚手架搭设前领料，领料时，检查架管外观是否有裂纹、扁曲、损伤及腐蚀严重等不良现象，并抽查其规格是否符合要求；扣件检查无裂纹、无少螺栓、脱扣等不良现象，转动灵活；脚手板使用时无破裂、虫蛀等不良现象，厚度符合要求，富有弹性；未使用完的脚手架、板、网、扣件等要按规格分类码放，并加设垫木，环境应干燥，防止雨淋、水泡，造成严重锈蚀。3、脚手架钢管及扣件等材料由吸收塔人孔门运至吸收塔内部搭设现场，人孔门塔内外搭设2米高安全棚（顶棚由一层彩钢板与脚手架板组成），下方铺设脚手架板与人孔门下方齐平，供施工人员运输材料及进出施工现场，烟道内脚手架搭设时管件等材料从烟道人孔门进入施工搭设现场。4、离吸收塔筒壁200～300mm的距离延圆周搭设双排架，宽度1.5m-2m5、吸收塔中间搭设井字架,6×6m每一层，井字架分东、南、西、北四个面，每个角上横、纵2个方向脚手架管延伸至吸收塔圆形脚手架上，每根脚手架管两头均用2个以上扣件联接，每层至少联接8根。(详见示意图)6、搭设至32m层，整个架体按满堂架要求搭设，井字架向上加斜撑，小横杆加密以致满足铺板的要求7、立杆间距(1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m，立杆距吸收塔内壁间距0.3m。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。(4)立杆的垂直偏差应控制在不大于架高的1／400。8、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m，大横杆置于立杆里面，每侧外伸长度为150mm。(2)按立杆与大横杆交点处设置小横杆，小横杆应在大横杆上方，两端固定在立杆，以形成空间结构整体受力。9、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。10、脚手板的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。(2)满铺层脚手板板必须垂直墙面横向铺设，满铺到位
