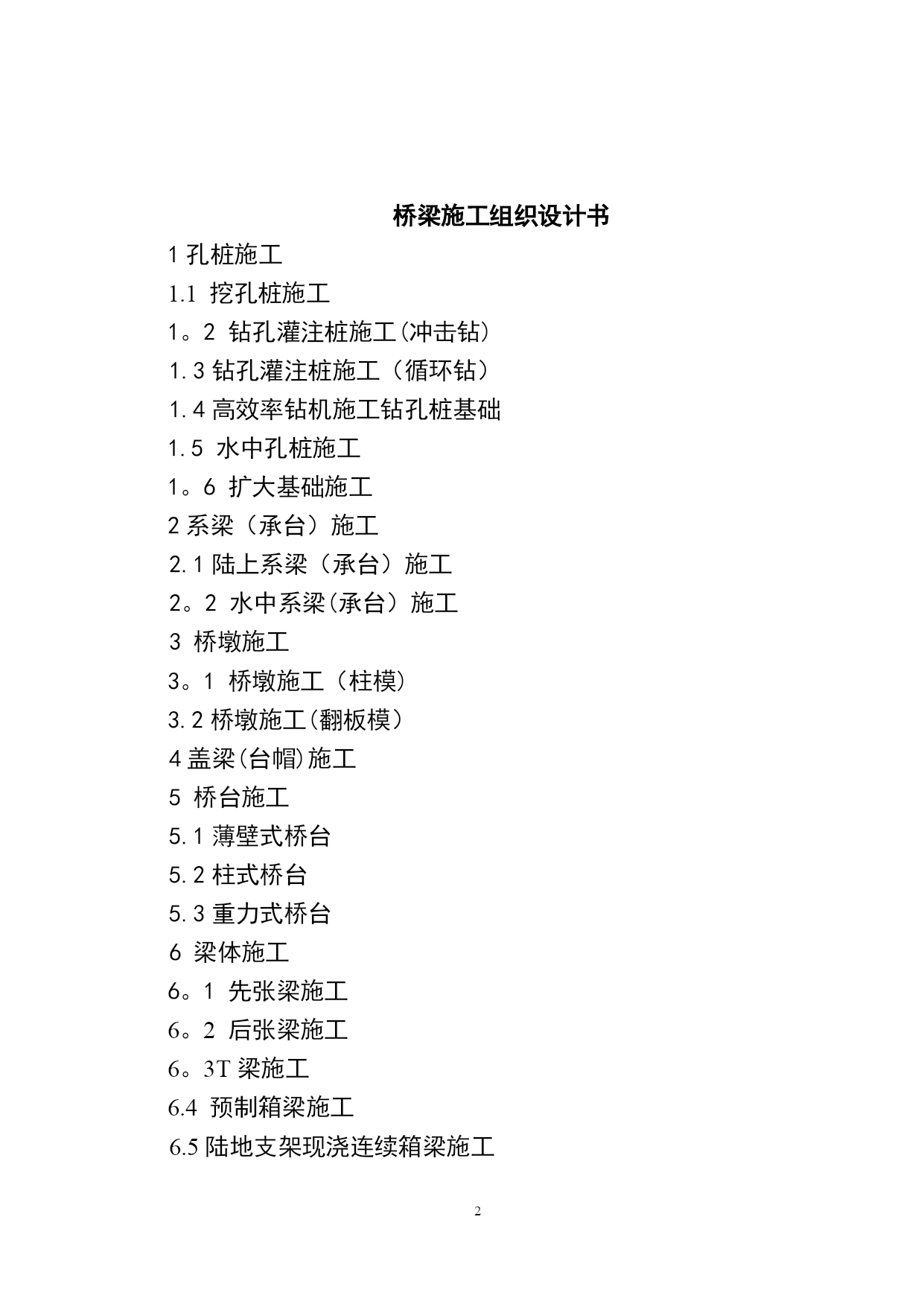

桥梁施工组织设计书【实用文档】doc文档可直接使用可编辑，欢迎下载桥梁施工组织设计书1孔桩施工1.1挖孔桩施工1。2钻孔灌注桩施工(冲击钻)1.3钻孔灌注桩施工（循环钻）1.4高效率钻机施工钻孔桩基础1.5水中孔桩施工1。6扩大基础施工2系梁（承台）施工2.1陆上系梁（承台）施工2。2水中系梁(承台）施工3桥墩施工3。1桥墩施工（柱模)3.2桥墩施工(翻板模）4盖梁(台帽)施工5桥台施工5.1薄壁式桥台5.2柱式桥台5.3重力式桥台6梁体施工6。1先张梁施工6。2后张梁施工6。3T梁施工6.4预制箱梁施工6.5陆地支架现浇连续箱梁施工6.6水中支架现浇预应力砼连续箱梁施工6.7预防梁体上拱措施7梁体安装施工7.1汽车吊架设施工7.2双导梁架设施工7。3龙门吊架设7。4架梁安全质量措施7.5梁体连续接头施工8桥面附属工程施工8。1桥面铺装施工8。2防撞护栏施工8。3泄水管8。4搭板施工8。5伸缩缝安装9连续T构施工9。10＃段施工方案9。2中间段悬灌方案9。3中跨合拢段施工9.4尾端现浇施工和边跨合拢10斜拉索大桥施工10.1施工放样测量10.2基础施工10.3上部结构施工10.4主梁施工10。5斜拉索施工11钢管拱桥11.1工程概况11。2孔桩施工11。3钢管拱肋施工11。4钢管砼施工11.5桥面系构件的吊装11.6拱肋吊杆防护及桥面施工12钢筋砼拱桥12。1工程概况12.2明挖基础施工12.3拱箱预制12。4拱箱吊装12。5腹拱施工12.6施工注意事项1孔桩施工1.1挖孔桩施工1。1。1陆地护筒施工挖孔桩护筒采用7.5号水泥砂浆砌红砖，护筒直径大于孔桩直径约0。2m～0.3m，高出地面0。3m,在护筒顶稳固处设临时水准点。用以随时检测开挖深度.孔桩开挖开挖方法根据土质变化确定：对于砂质土层,用铁锹，铁镐；对全风化，强风化岩层采用风镐为主配合铁镐开挖；对于弱风化，微风化岩层采用风钻，风镐开挖，并用乳胶炸药爆破，挖至距桩底标高50cm时，严禁使用爆破成孔，以免破坏持力层的强度.孔内出碴采用小型卷扬机吊斗提升高出孔口，关闭孔口活动盖板把斗内弃土直接装在平车内推走堆放平台处，集中后将弃碴运到指定堆放处.挖至砖护筒以下时增设砼护壁，以防坍塌和出水量过大。孔内集水采用水泵将水排出，如孔内出水量较大，采用双快水泥麻筋堵塞的方法。若孔桩较深，开挖过程中经常检查孔内有害气体情况.开挖一定深度后，对孔内进行送风，送氧。1。1。3孔桩砼灌注见“水下砼灌注施工”。1。2钻孔桩施工(冲击钻）根据桥位所处地质钻探资料，桥梁桩基以冲击钻成孔为主，水下砼灌注。钻机就位时,底座和钻架确保平稳,避免产生位移和沉陷，可用枕木铺底。开钻之前，对主要机具设备进行检查,摆放位置合理,泥浆储备充足。开钻时先在孔内灌注泥浆,泥浆比重等指标根据土层而定。土层越松散，泥浆比重越大.如孔中有水，可直接投入粘土，用冲锥以小冲程反复冲击造浆。整个钻进过程中，始终保持孔内水位高出地下水位1。0m～1。5m,并低于护筒顶面0.3m，以防泥浆溢出。掏渣后及时补水，控制好冲程的大小及泥浆粘度和比重，防止坍孔。在通过岩层时，防止发生斜孔。钻进过程中均匀地放松钢丝绳的长度，避免钻机、钻架受到过大的意外荷载，遭受损坏；防止松绳过多,造成缠绳事故。根据钻进情况，及时掏渣，避免钻渣太厚，影响钻进,施工程序如下:先平整场地,然后进行桩位放样，并埋设钢护筒。护筒采用5mm厚钢板卷制焊接而成，内径比桩径大0。2～0.4m,长度2。0m左右,护筒顶面比地面高0.3m以上。护筒中心竖直线与桩中心线重合，平面允许误差为50mm。1。2。3钻孔采用泥浆护壁,泥浆比重1.20～1。40，必要时投入适量合格的粘土改善泥浆性能。1.2。4施工时，采用间隔孔桩施工，确保施工的桩间距，避免坍孔。钻进时认真观察进尺和掏渣筒出碴情况,并认真作好钻孔记录，出现岩层变化时请监理工程师对岩层进行确认,常对钻孔中心进行复核。1。2。6检孔：钻孔完成后采用检孔器检孔，检孔器用钢筋笼做成，其外径等于设计孔径，长度等于孔径的4—6倍,钻孔达到设计深度后，对孔位、孔径、倾斜度进行检查，符合要求后报请监理工程师检查批准,然后开始清孔。清孔：终孔检查后迅速清孔，摩擦桩桩底沉淀物厚度按规范规定：桩直径等于或小于1。5m时沉淀物厚度为等于或小于300mm;桩直径大于1.5m或桩长大于40m时沉淀物厚度为等于或小于500mm。嵌岩桩底沉淀物厚度按规范规定:不大于50mm。清孔后在最短时间内进行水下砼灌注。灌注前再次检查沉碴厚度，如沉碴超限,对孔底
