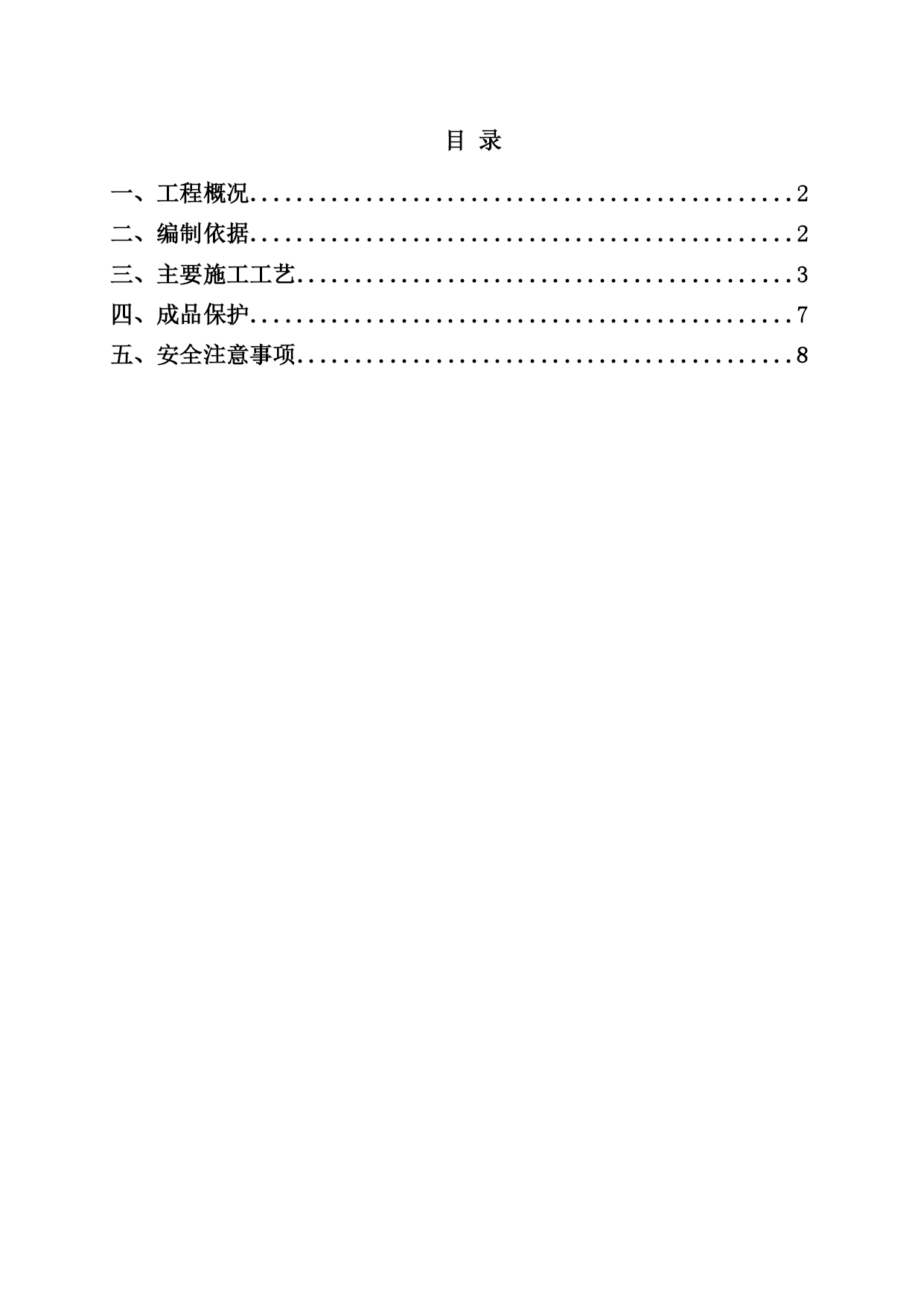

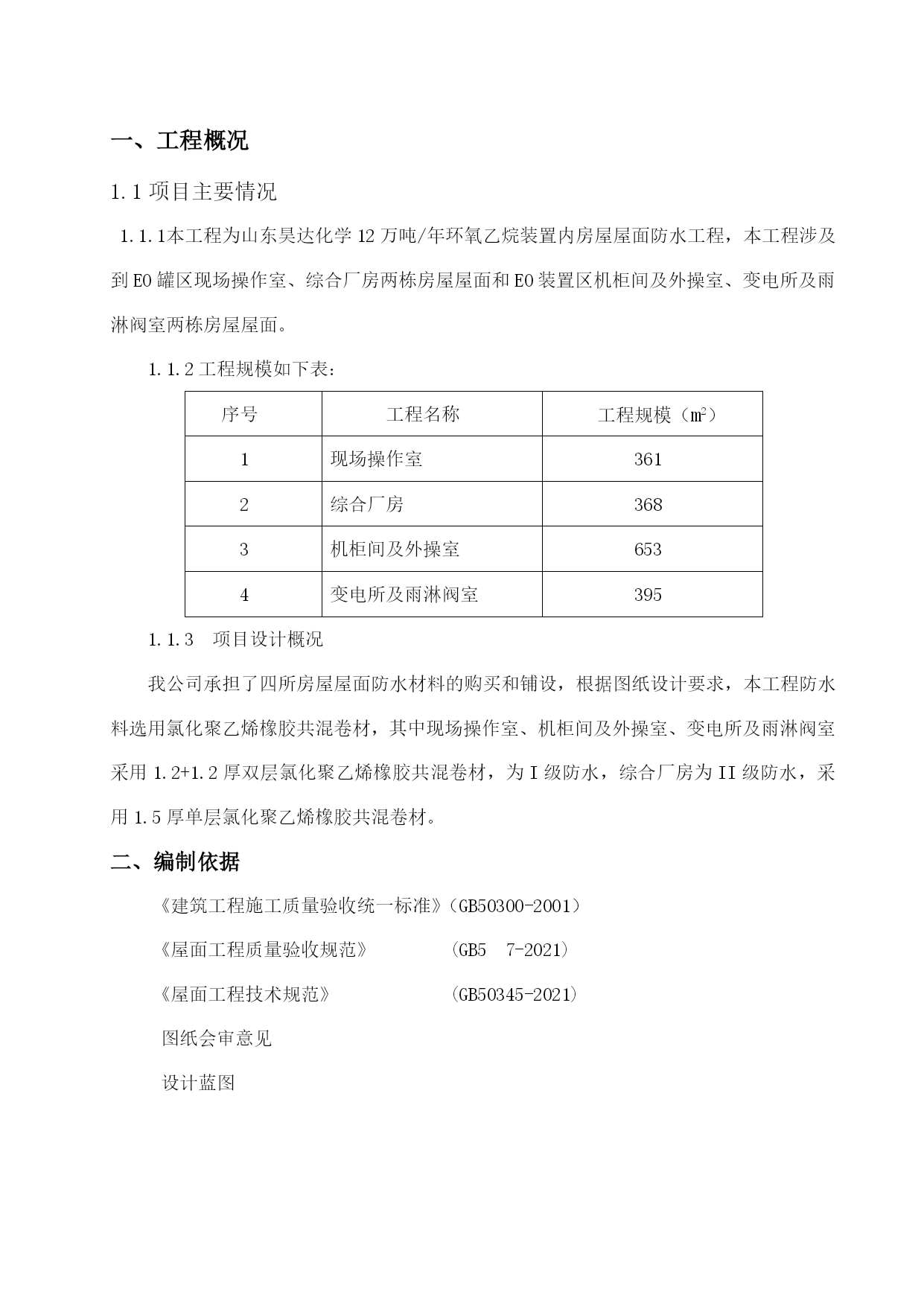

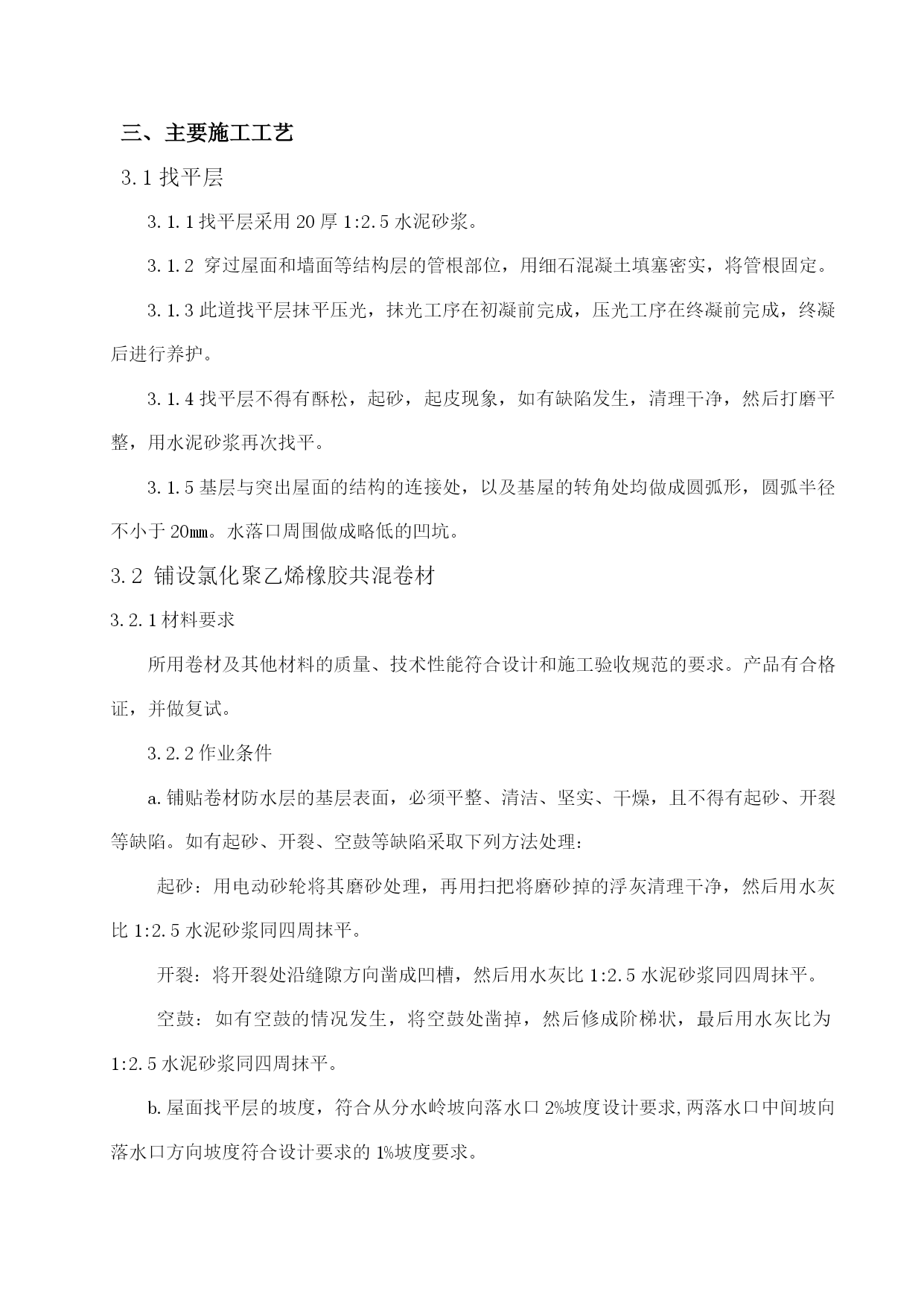

屋面防水专项施工方案最新文档(可以直接使用，可编辑最新文档，欢迎下载）目录一、工程概况...............................................2二、编制依据...............................................2三、主要施工工艺...........................................3四、成品保护...............................................7五、安全注意事项...........................................8一、工程概况1.1项目主要情况1.1.1本工程为山东昊达化学12万吨/年环氧乙烷装置内房屋屋面防水工程，本工程涉及到EO罐区现场操作室、综合厂房两栋房屋屋面和EO装置区机柜间及外操室、变电所及雨淋阀室两栋房屋屋面。1.1.2工程规模如下表：序号工程名称工程规模（m2）1现场操作室3612综合厂房3683机柜间及外操室6534变电所及雨淋阀室3951.1.3项目设计概况我公司承担了四所房屋屋面防水材料的购买和铺设，根据图纸设计要求，本工程防水料选用氯化聚乙烯橡胶共混卷材，其中现场操作室、机柜间及外操室、变电所及雨淋阀室采用1.2+1.2厚双层氯化聚乙烯橡胶共混卷材，为I级防水，综合厂房为II级防水，采用1.5厚单层氯化聚乙烯橡胶共混卷材。编制依据《建筑工程施工质量验收统一标准》（GB50300-2001）《屋面工程质量验收规范》(GB57-2021)《屋面工程技术规范》(GB50345-2021)图纸会审意见设计蓝图三、主要施工工艺3.1找平层3.1.1找平层采用20厚1:2.5水泥砂浆。3.1.2穿过屋面和墙面等结构层的管根部位，用细石混凝土填塞密实，将管根固定。3.1.3此道找平层抹平压光，抹光工序在初凝前完成，压光工序在终凝前完成，终凝后进行养护。3.1.4找平层不得有酥松，起砂，起皮现象，如有缺陷发生，清理干净，然后打磨平整，用水泥砂浆再次找平。3.1.5基层与突出屋面的结构的连接处，以及基屋的转角处均做成圆弧形，圆弧半径不小于20mm。水落口周围做成略低的凹坑。3.2铺设氯化聚乙烯橡胶共混卷材3.2.1材料要求所用卷材及其他材料的质量、技术性能符合设计和施工验收规范的要求。产品有合格证，并做复试。3.2.2作业条件a.铺贴卷材防水层的基层表面，必须平整、清洁、坚实、干燥，且不得有起砂、开裂等缺陷。如有起砂、开裂、空鼓等缺陷采取下列方法处理：起砂：用电动砂轮将其磨砂处理，再用扫把将磨砂掉的浮灰清理干净，然后用水灰比1:2.5水泥砂浆同四周抹平。开裂：将开裂处沿缝隙方向凿成凹槽，然后用水灰比1:2.5水泥砂浆同四周抹平。空鼓：如有空鼓的情况发生，将空鼓处凿掉，然后修成阶梯状，最后用水灰比为1:2.5水泥砂浆同四周抹平。b.屋面找平层的坡度，符合从分水岭坡向落水口2%坡度设计要求,两落水口中间坡向落水口方向坡度符合设计要求的1%坡度要求。3.2.3铺设附加层a.本工程中卷材的铺贴全部采用满粘法。b.在女儿墙、管根部的连接处、水落口、等处先做卷材附加层，附加层高处屋面250mm，从须铺设附加层处向外辐射200mm。3.2.4铺贴屋面卷材a.铺贴卷材防水层时，找平层必须干净、干燥(干燥程度的简易检验方法，是将1m2卷材平坦地干铺在找平层上，静置3－4h后掀开检查，找平层履盖部位与卷材上未见水印后铺设)。b.施工时从西向东进行，屋面卷材铺贴时从南向北方向铺贴，卷材铺贴时从水落口处向两边分水岭处铺贴。c.卷材搭接长度为80mm，平行于分水岭的搭接缝顺水流方向铺设，垂直于分水岭的搭接缝应顺主导风向铺设。e.基层胶结剂，涂刷卷材底面。涂刷要均匀，不露底、不堆积。根据本工程采购的胶结剂的性能，控制胶粘剂涂刷与卷材铺贴的间隔时间以不黏手为最好。铺贴卷材不得皱折，也不得用力拉伸卷材，边铺边用刮板中心向两侧刮压，赶出气泡使卷材铺贴平整，粘贴密实。辊压粘贴牢固。f.屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度最低处不小于250mm，最高处为40mm。用叉接法与屋面卷材相互连接，每幅卷材贴好后，立即将卷材上端固定在墙上。并用压条和垫片钉压固定，钉距500mm，上口用密封膏封固。3.2.5其他特殊部位的防水做法a.水落口：对水落口进行密封处理。在水落口杯埋设时，水落口杯与竖管承插口的连接处用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象，水落口周围直径500mm范围内用密封材料涂封作为附加层，厚度不少于2mm。水落口杯与基层接触处
