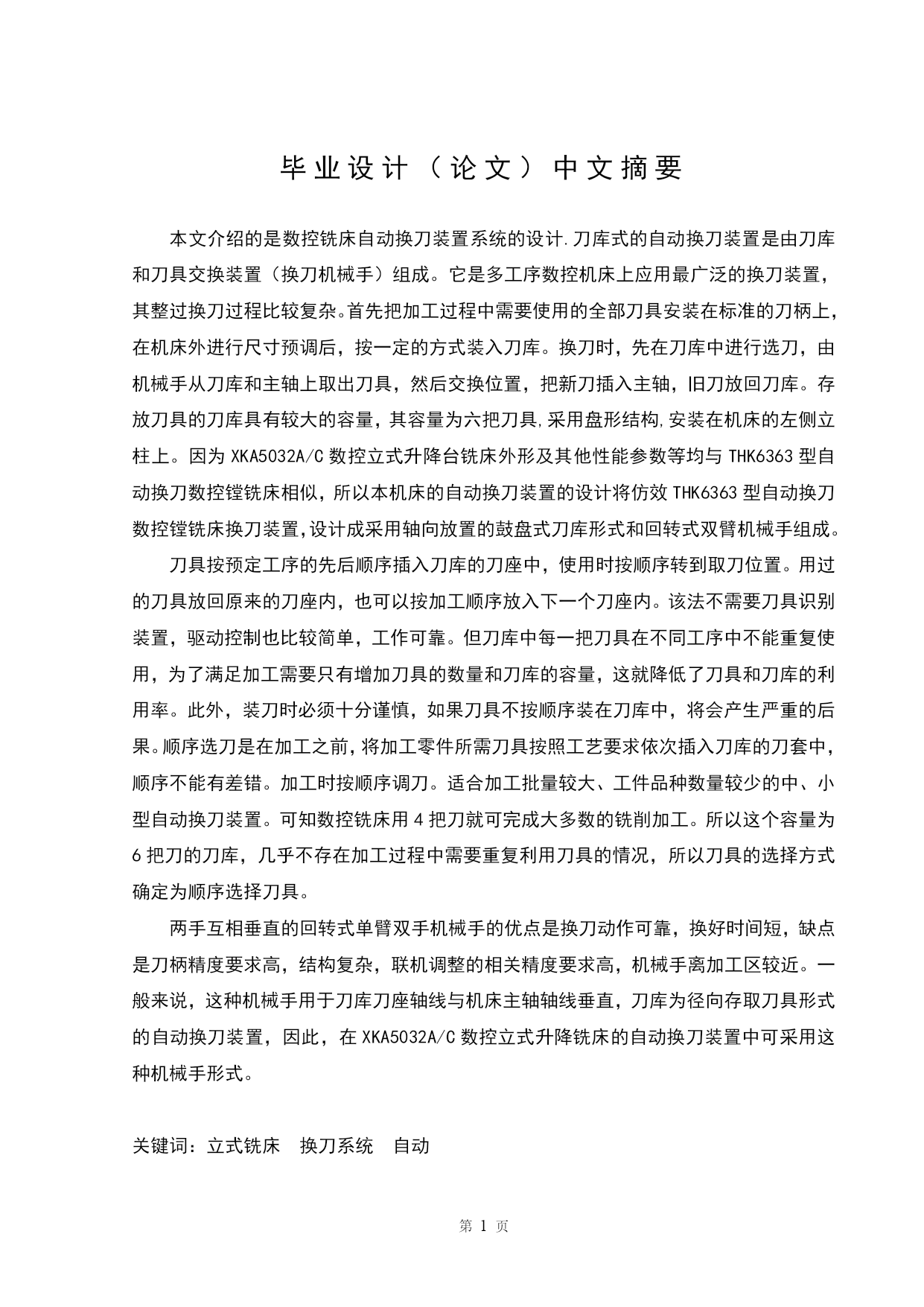

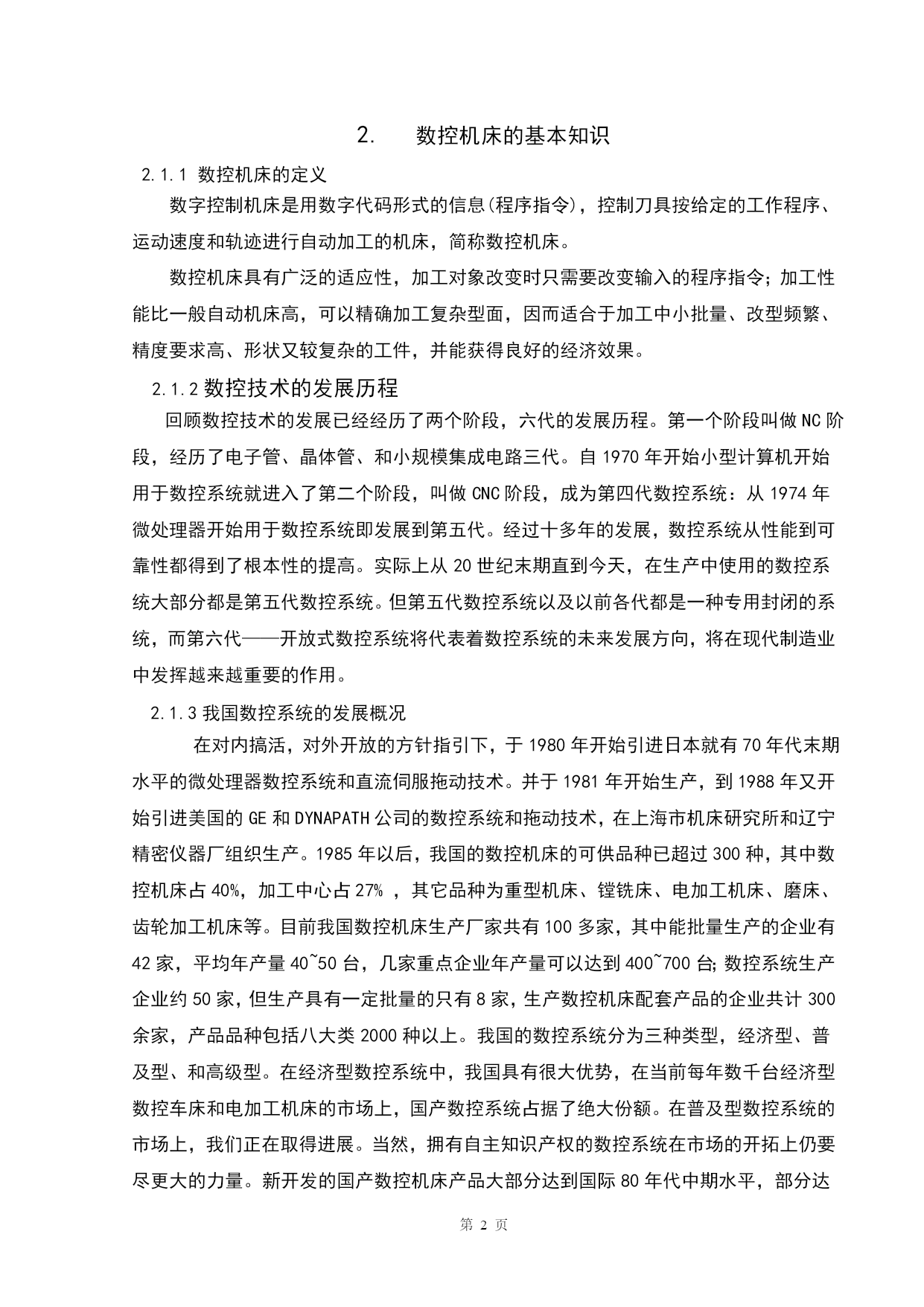

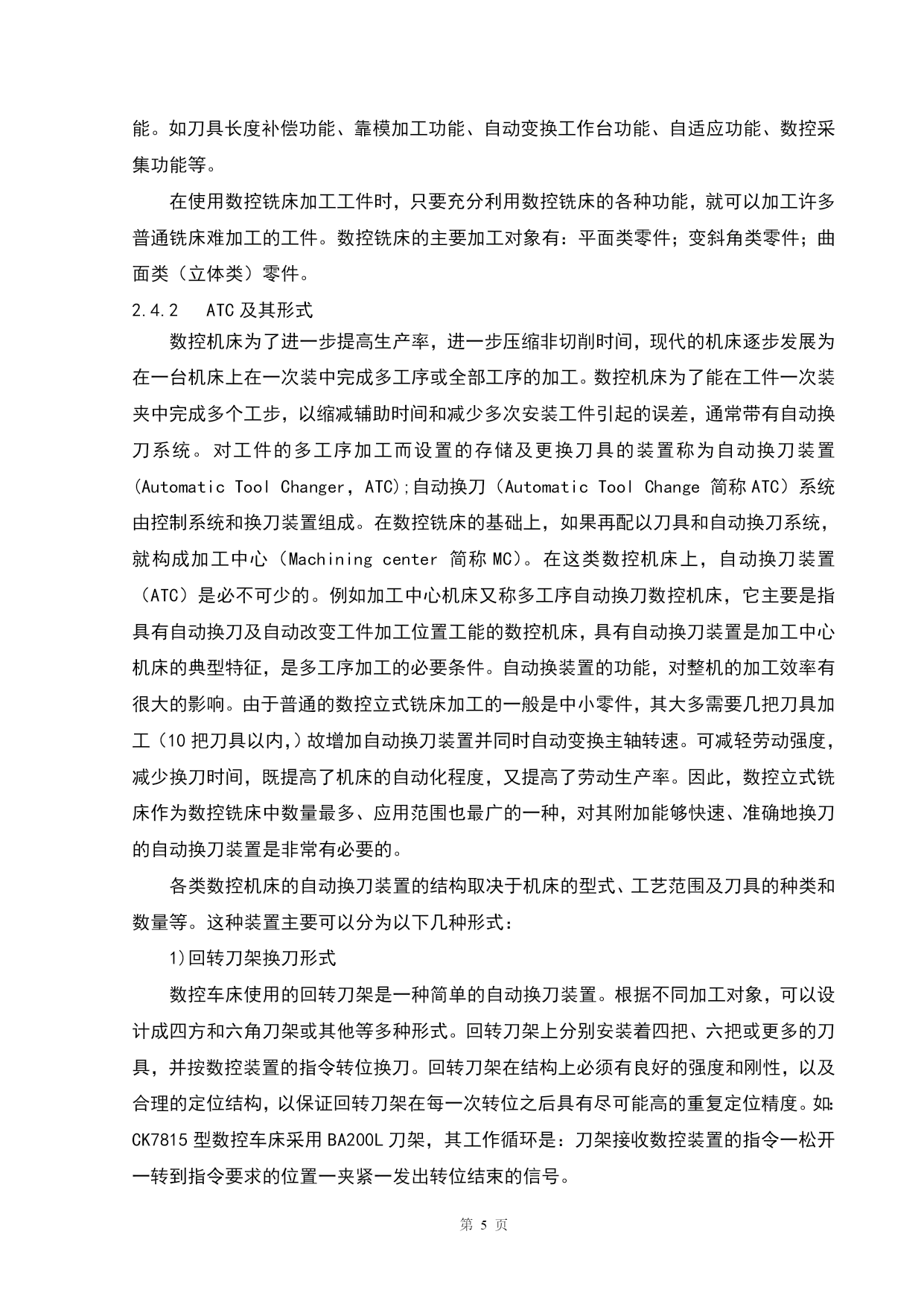

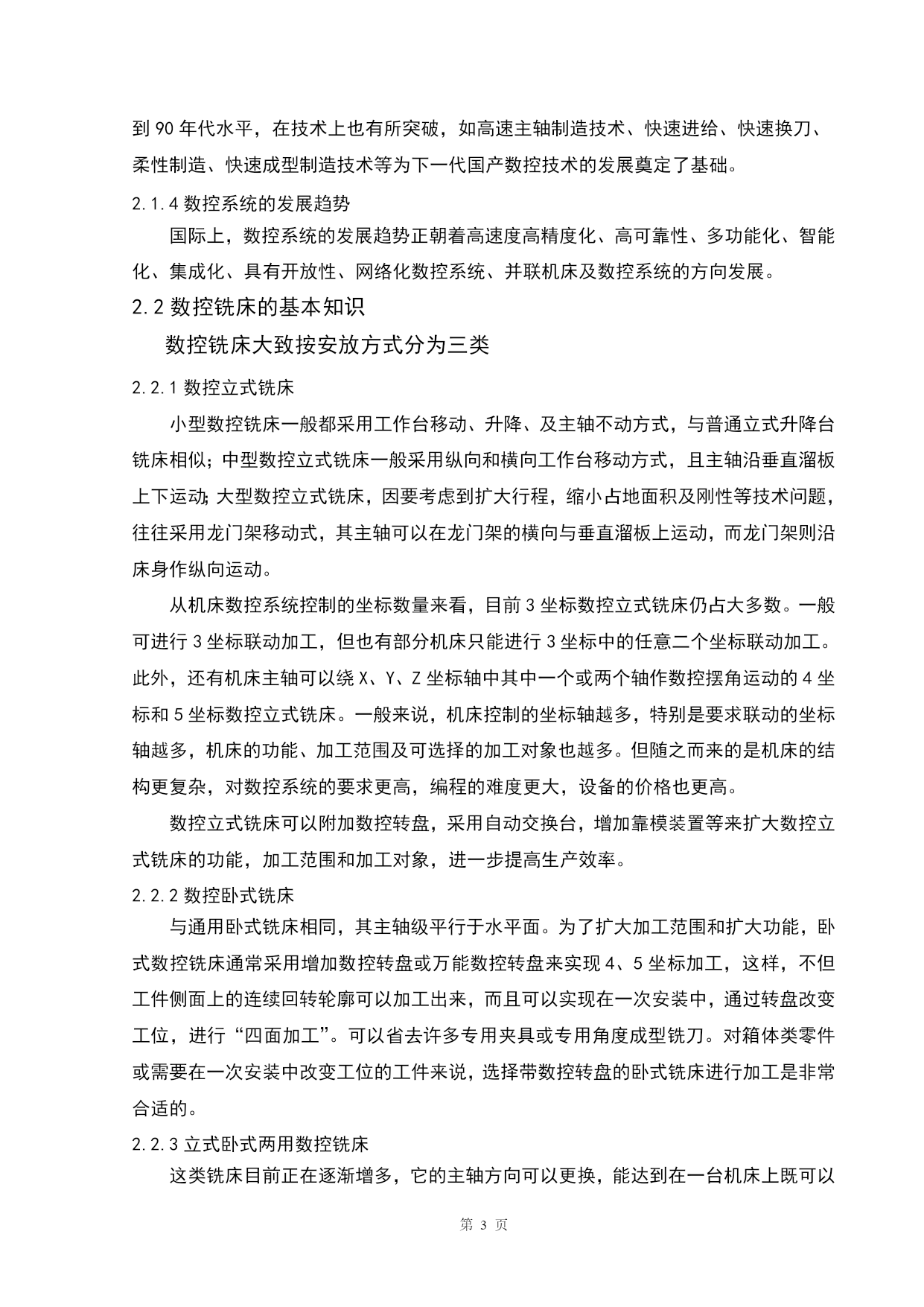

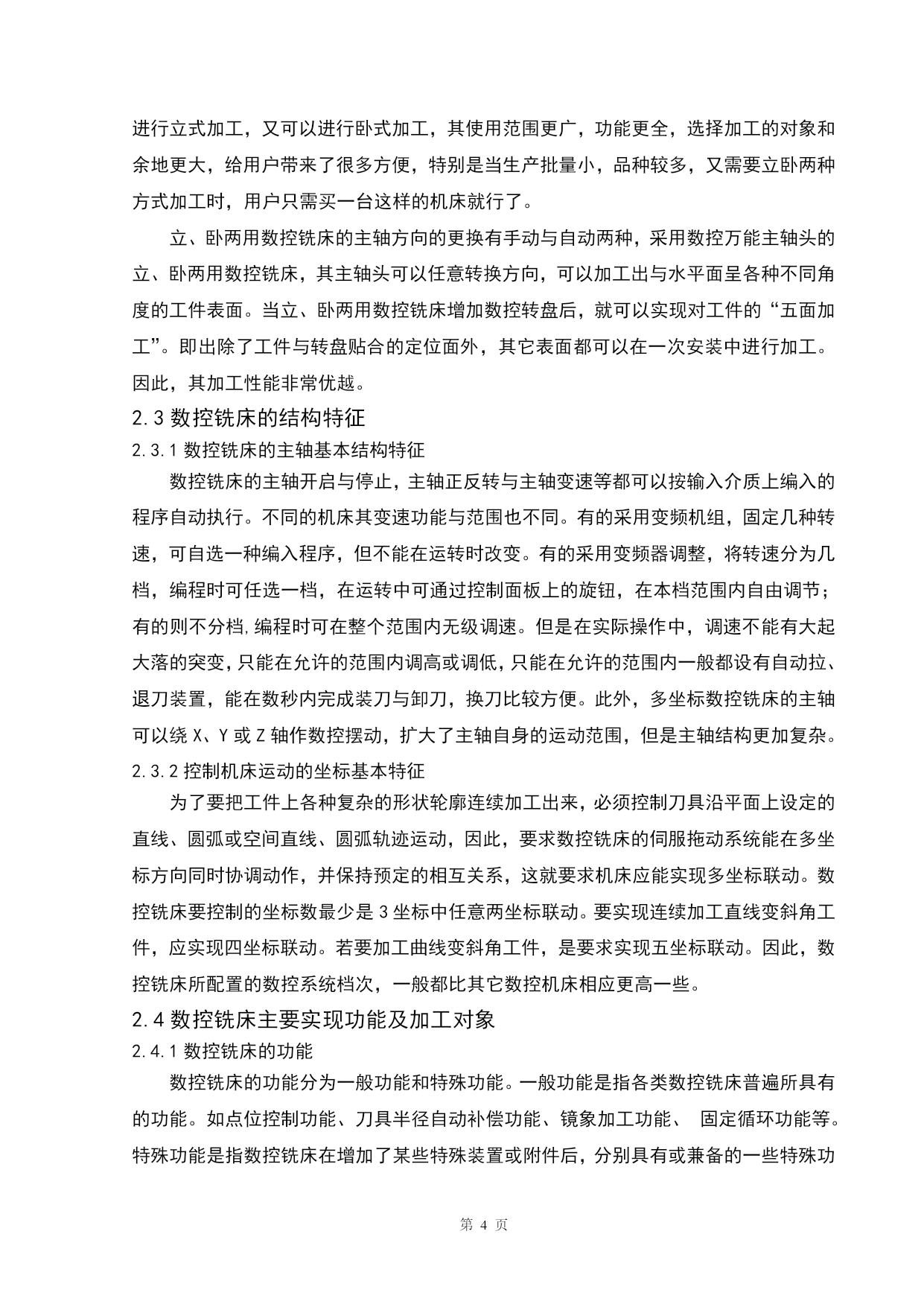

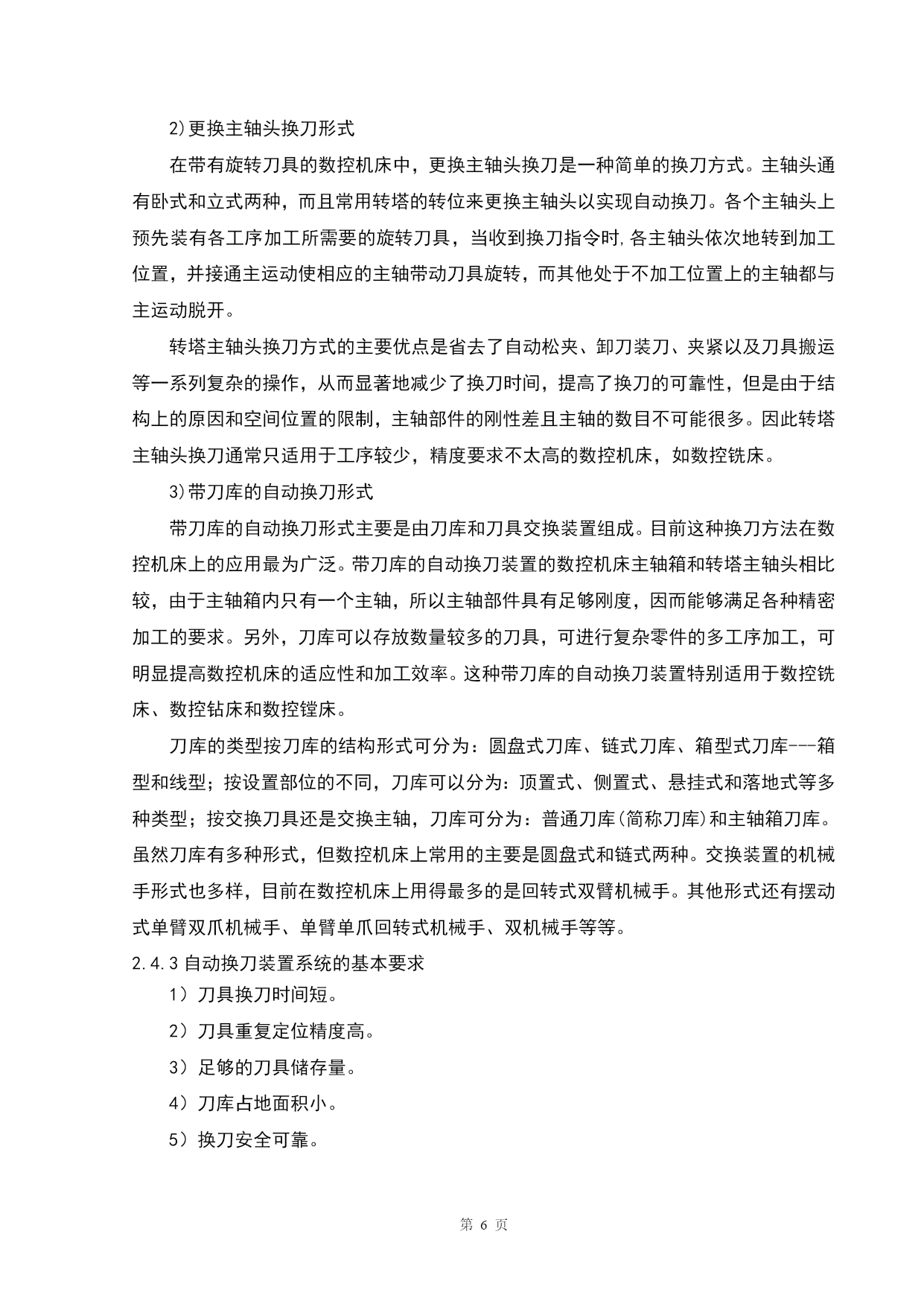

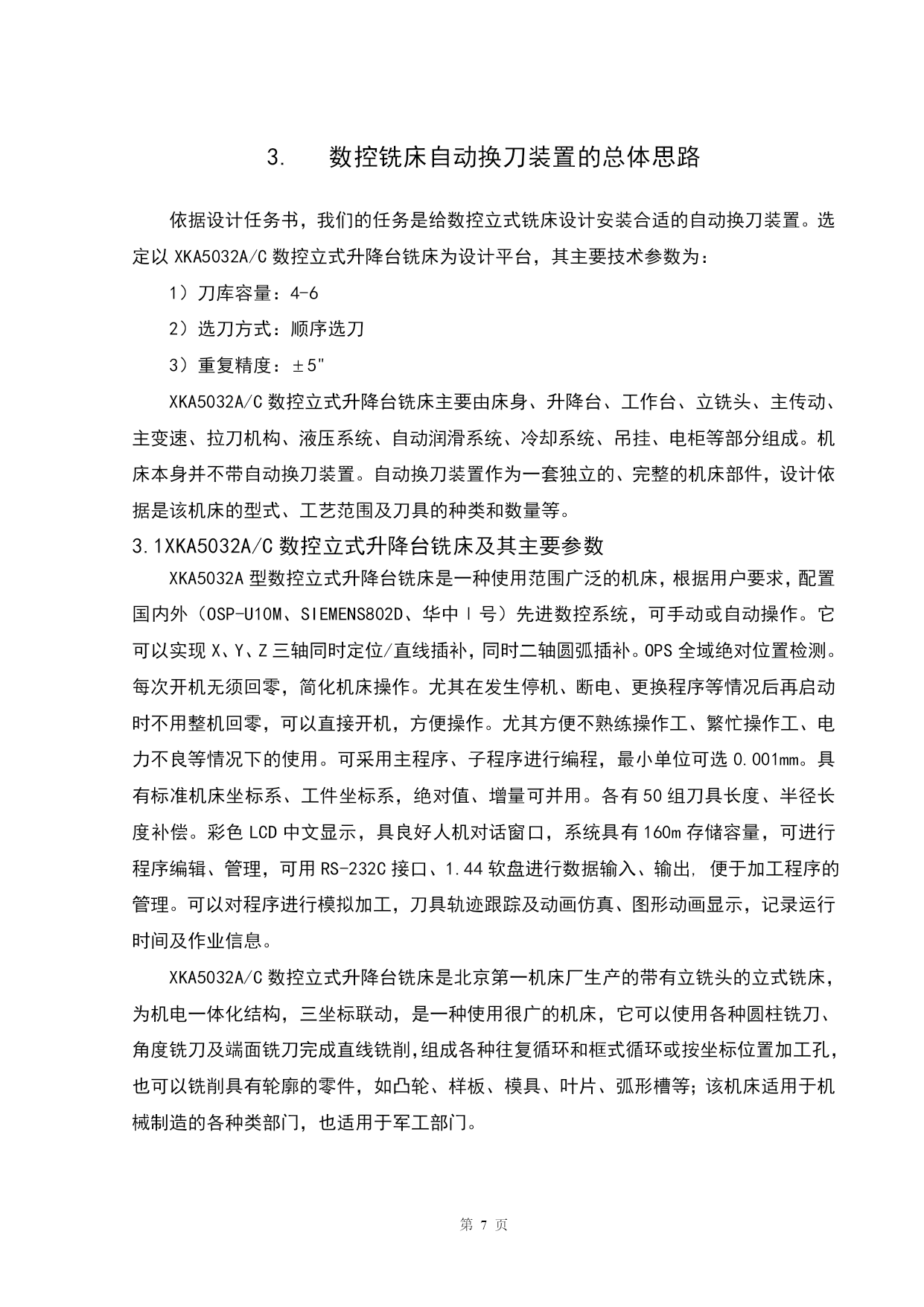

第PAGE\*MERGEFORMAT3页毕业设计（论文）中文摘要本文介绍的是数控铣床自动换刀装置系统的设计.刀库式的自动换刀装置是由刀库和刀具交换装置（换刀机械手）组成。它是多工序数控机床上应用最广泛的换刀装置，其整过换刀过程比较复杂。首先把加工过程中需要使用的全部刀具安装在标准的刀柄上，在机床外进行尺寸预调后，按一定的方式装入刀库。换刀时，先在刀库中进行选刀，由机械手从刀库和主轴上取出刀具，然后交换位置，把新刀插入主轴，旧刀放回刀库。存放刀具的刀库具有较大的容量，其容量为六把刀具,采用盘形结构,安装在机床的左侧立柱上。因为XKA5032A/C数控立式升降台铣床外形及其他性能参数等均与THK6363型自动换刀数控镗铣床相似，所以本机床的自动换刀装置的设计将仿效THK6363型自动换刀数控镗铣床换刀装置，设计成采用轴向放置的鼓盘式刀库形式和回转式双臂机械手组成。刀具按预定工序的先后顺序插入刀库的刀座中，使用时按顺序转到取刀位置。用过的刀具放回原来的刀座内，也可以按加工顺序放入下一个刀座内。该法不需要刀具识别装置，驱动控制也比较简单，工作可靠。但刀库中每一把刀具在不同工序中不能重复使用，为了满足加工需要只有增加刀具的数量和刀库的容量，这就降低了刀具和刀库的利用率。此外，装刀时必须十分谨慎，如果刀具不按顺序装在刀库中，将会产生严重的后果。顺序选刀是在加工之前，将加工零件所需刀具按照工艺要求依次插入刀库的刀套中，顺序不能有差错。加工时按顺序调刀。适合加工批量较大、工件品种数量较少的中、小型自动换刀装置。可知数控铣床用4把刀就可完成大多数的铣削加工。所以这个容量为6把刀的刀库，几乎不存在加工过程中需要重复利用刀具的情况，所以刀具的选择方式确定为顺序选择刀具。两手互相垂直的回转式单臂双手机械手的优点是换刀动作可靠，换好时间短，缺点是刀柄精度要求高，结构复杂，联机调整的相关精度要求高，机械手离加工区较近。一般来说，这种机械手用于刀库刀座轴线与机床主轴轴线垂直，刀库为径向存取刀具形式的自动换刀装置，因此，在XKA5032A/C数控立式升降铣床的自动换刀装置中可采用这种机械手形式。关键词：立式铣床换刀系统自动目录1绪论..............................................................12.数控机床的基本知识................................................22.1.1数控机床的定义..................................................22.1.2数控技术的发展历程.............................................22.1.3我国数控系统的发展概况.........................................22.1.4数控系统的发展趋势..............................................32.2数控铣床的基本知识...............................................32.2.1数控立式铣床....................................................32.2.2数控卧式铣床....................................................32.2.3立式卧式两用数控铣床............................................32.3数控铣床的结构特征...............................................42.3.1数控铣床的主轴基本结构特征......................................42.3.2控制机床运动的坐标基本特征......................................42.4数控铣床主要实现功能及加工对象...................................42.4.1数控铣床的功能..................................................42.4.2ATC及其形式.....................................................52.4.3自动换刀装置系统的基本要求.......................................63.数控铣床自动换刀装置的总体思路.......
