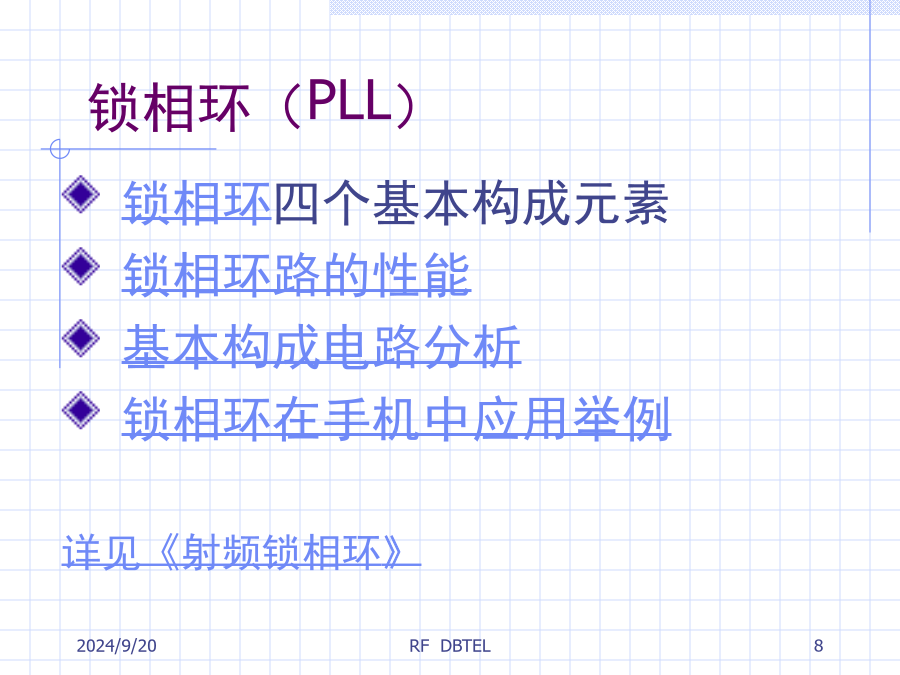

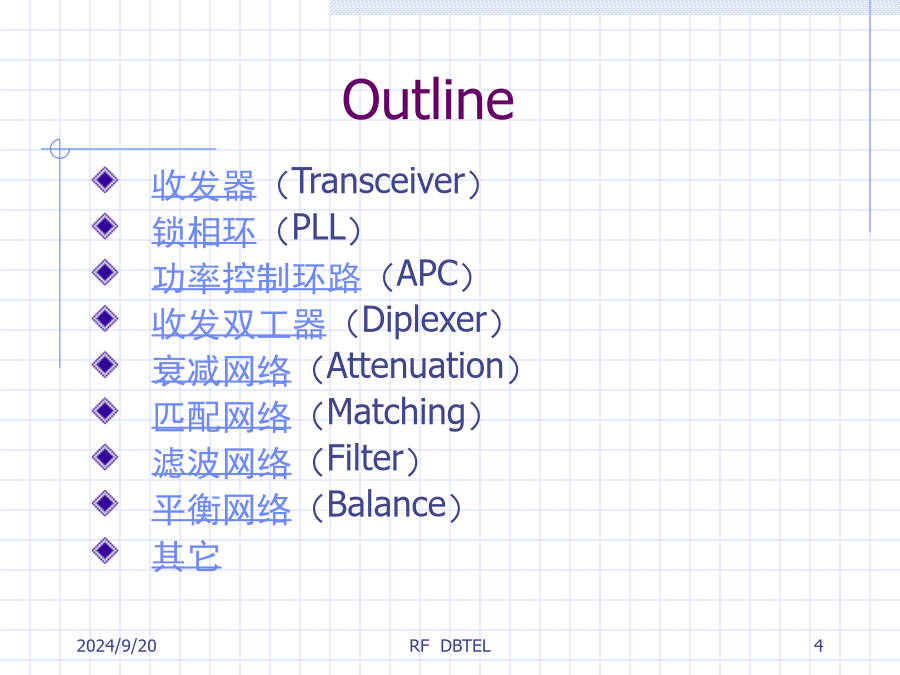

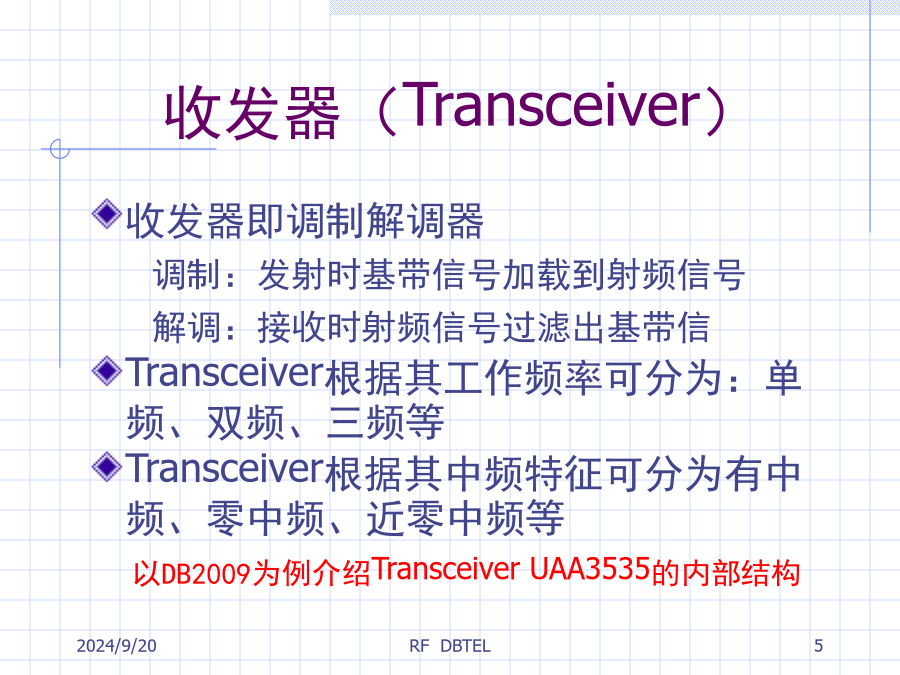

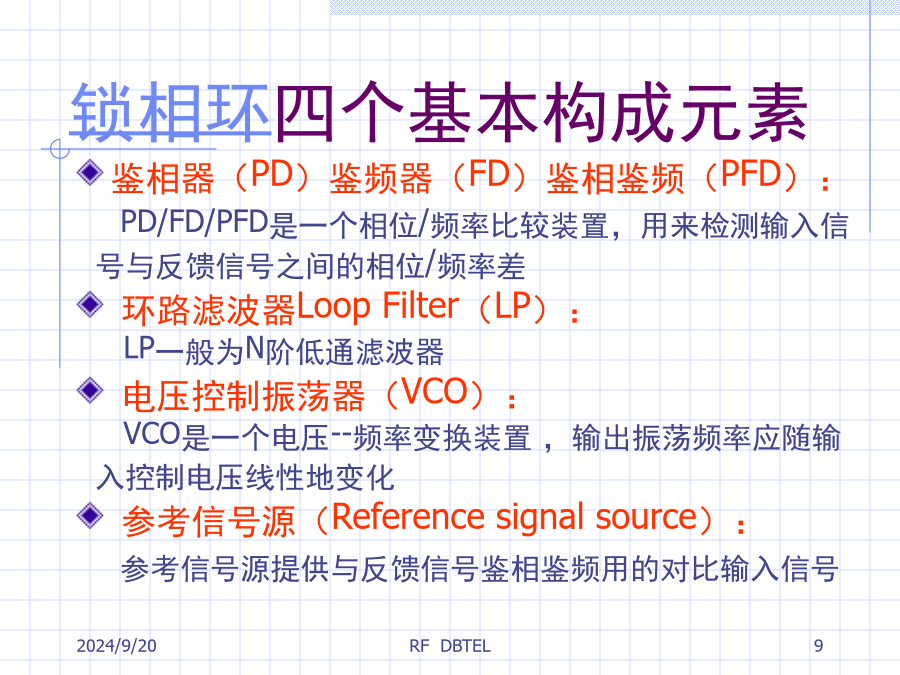

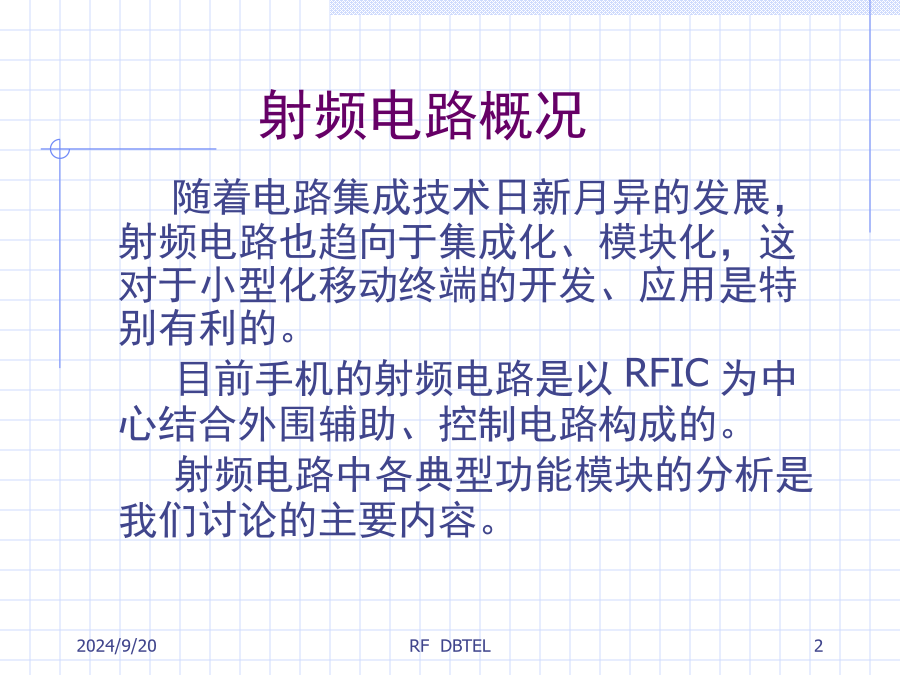

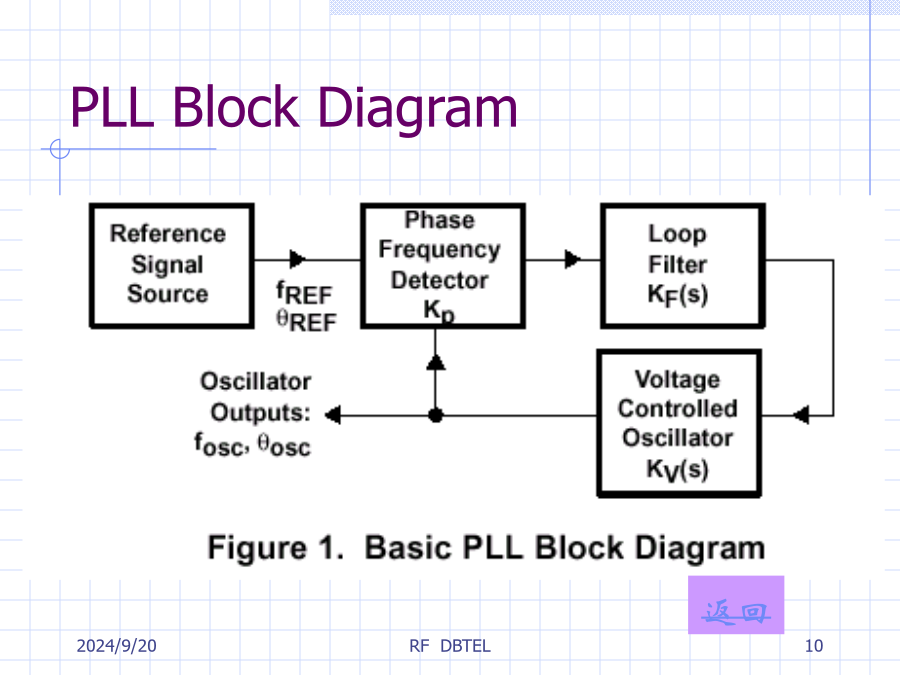

TypicalCircuitofRFusedinHandset射频电路概况2024/9/23Outline收发器(Transceiver)TransceiverUAA3535(Philips)返回锁相环(PLL)锁相环四个基本构成元素PLLBlockDiagram锁相环路的性能基本构成电路分析鉴相器(PhaseDetector)电荷泵——环路低通滤波器(ChargePump——LoopFilter)环路低通滤波器(LowPassFilter)环路低通滤波器的应用举例压控振荡器(VoltageControlledOscillator)VCO的选择要素分频器(DIV)锁相环在手机中应用举例功率控制环路(APC)功率控制环路构成功率放大器(PowerAmplifier)功率耦合器(PowerCoupler)DirectionalCouplerdB&dBm&dBc参数计算方法计算举例(全用对数计算)功率检波器(PowerDetector)功率比较、控制器PowerComparator&Controller功率控制环路(APC)的应用收发双工器(Diplexer)收发双工器的特性参数(TX/RX)衰减网络(Attenuation)衰减网络的计算衰减网络的作用衰减网络的应用匹配网络(Matching)天线匹配的举例滤波网络(Filter)通用滤波网络低通滤波器的3dB衰减点的频率为高频截止频率fH,它截止的斜率与其阶数相关高通滤波器的3dB衰减点的频率为低频截止频率fL,它截止的斜率与其阶数相关如果将低通滤波器和高通滤波器串联,而且fH>fL就能构成带通滤波器,其通频带为fL~fH。如果将低通滤波器和高通滤波器并联,而且fH<fL就能构成带阻滤波器,其阻频带为fH~fL。电源滤波去耦网络电源滤波去耦网络基本理论电源滤波去耦网络基本构成去耦电感L在回路中必然阻碍高频交流成分达到隔离效果;有时,我们还使用扼流磁珠来获得更强的隔离效果。去耦电容由C1、C2并联分别承担低频、高频交流成分滤波的任务。电解电容C1一般容量较大在低频时能提供好的通路,而在高频时由于其寄生电感的存在阻抗将变大无法提供滤波通路;陶瓷电容C2由于其容量一般较小,所以在低频时阻抗较大无法提供滤波通路,而在高频时阻抗变小则会有很好的滤波特性;这样可以看出C1、C2的滤波特性是互补的,需要同时利用才能得到较宽频的有效滤波范围。当然,如果需要更宽的滤波频段还可用更多不同类型的电容并联得到。详见《高速电路板设计技术》电源滤波去耦网络的应用电源去耦电路参数的选择声表面滤波器(SAW)平衡网络(Balance)差模、共模在Balance系统上的传输其它稳压管、限幅管、静电放电器的比较上拉、下拉电阻上、下拉电阻是为了防止扰动引入输入端,保持开关状态的稳定性而设置的:Reference此课件下载可自行编辑修改,此课件供参考!部分内容来源于网络,如有侵权请与我联系删除!
