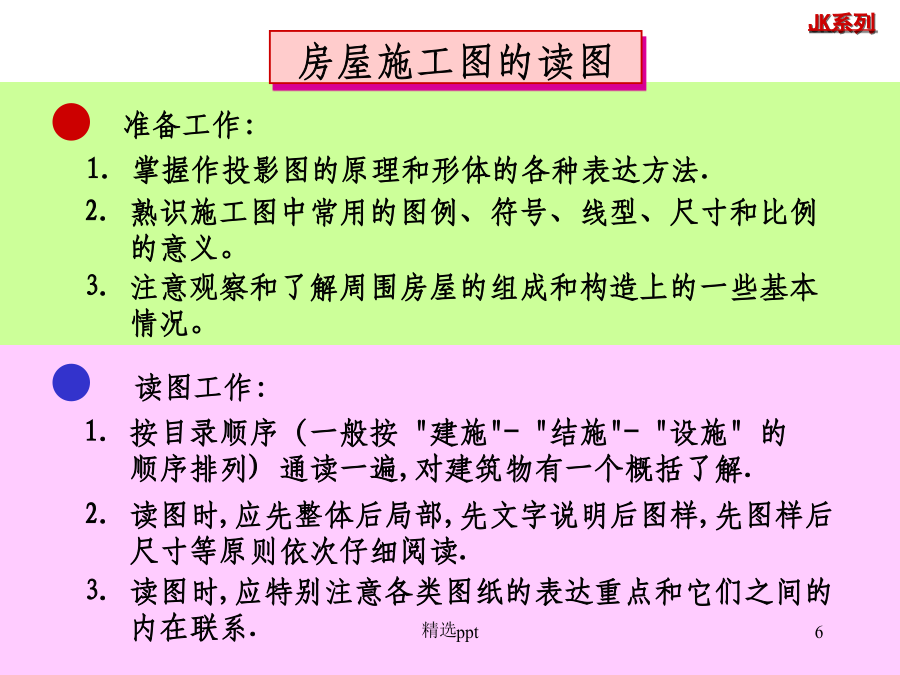

封面建筑施工图房屋的组成及其作用房屋建筑图的分类(续)房屋建筑的设计程序房屋施工图的读图定位轴线立面与剖面图上注法指北针11总平面图实际是一种示意图，它除了建筑轮廓、等高线等符合投影关系外，其它内容都是根据国家标准《总图制图标准》等中所规定的图例符号来表明。总平面图是总体设计的产物，具有全局性的指导作用。总平面图的形成：将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样，即为总平面图。总平面图的图示内容建筑平面图的形成图名与比例建筑平面图常用比例1：50、1：100、1：200定位轴线房间的位置、形状、数量门、窗布置及编号其他建筑构配件的设置尺寸和标高详图索引、剖切符号、指北针和文字说明等屋顶形状及其上构配件楼梯和门窗图例（一）底层平面图的识读（二）标准层平面图和顶层平面图的识读（三）屋顶平面图的识读建筑立面图的形成1从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、门窗、雨蓬、台阶等细部形状及位置。了解建筑物的装修做法。了解立面图上的索引符号的意义。了解其它立面图。建立建筑物的整体形状。建筑剖面图的形成1先了解剖面图的剖切位置与编号索引符号和详图符号读图—住宅外墙剖面详图楼梯详图楼梯平面图楼梯底层平面图
