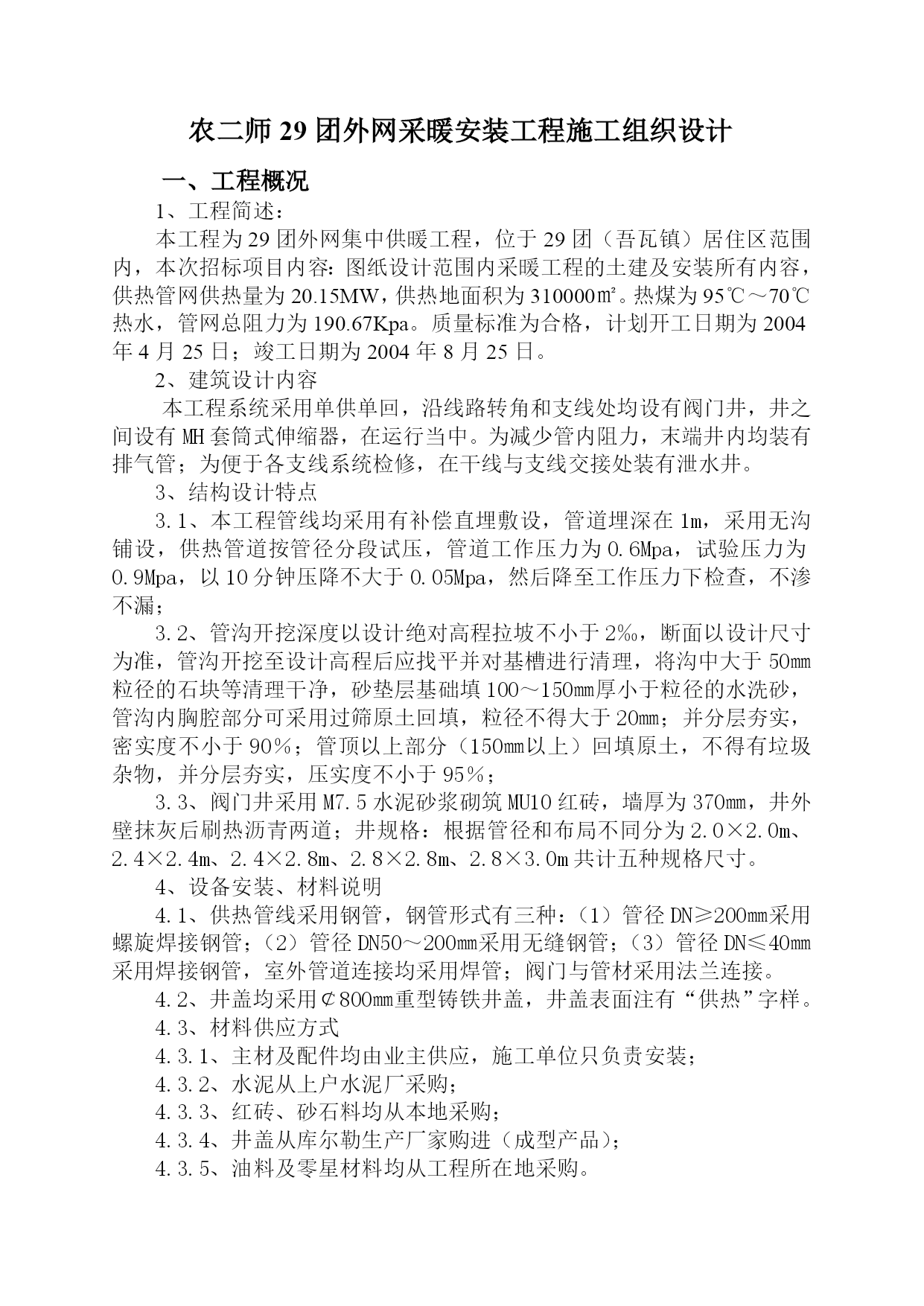

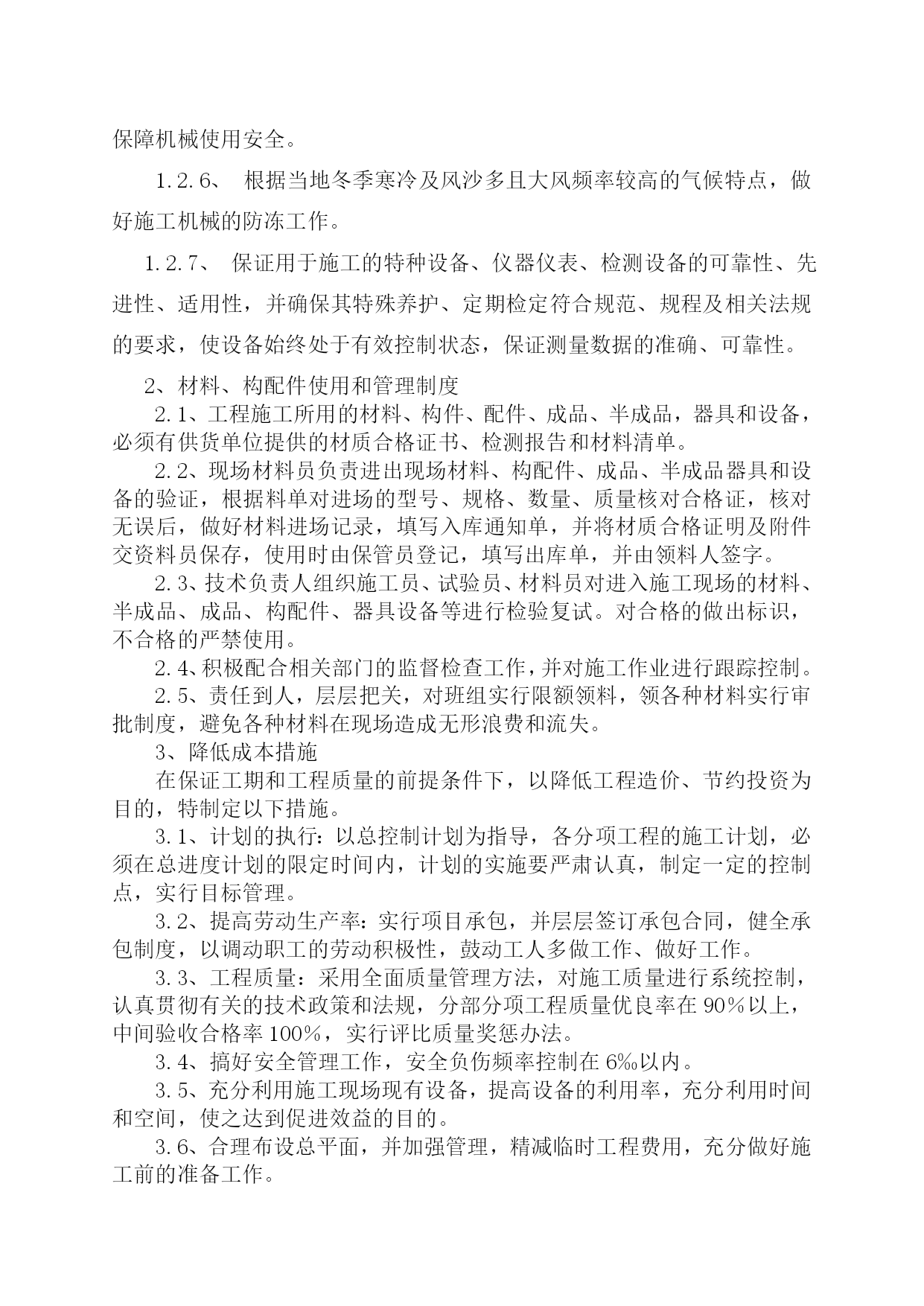

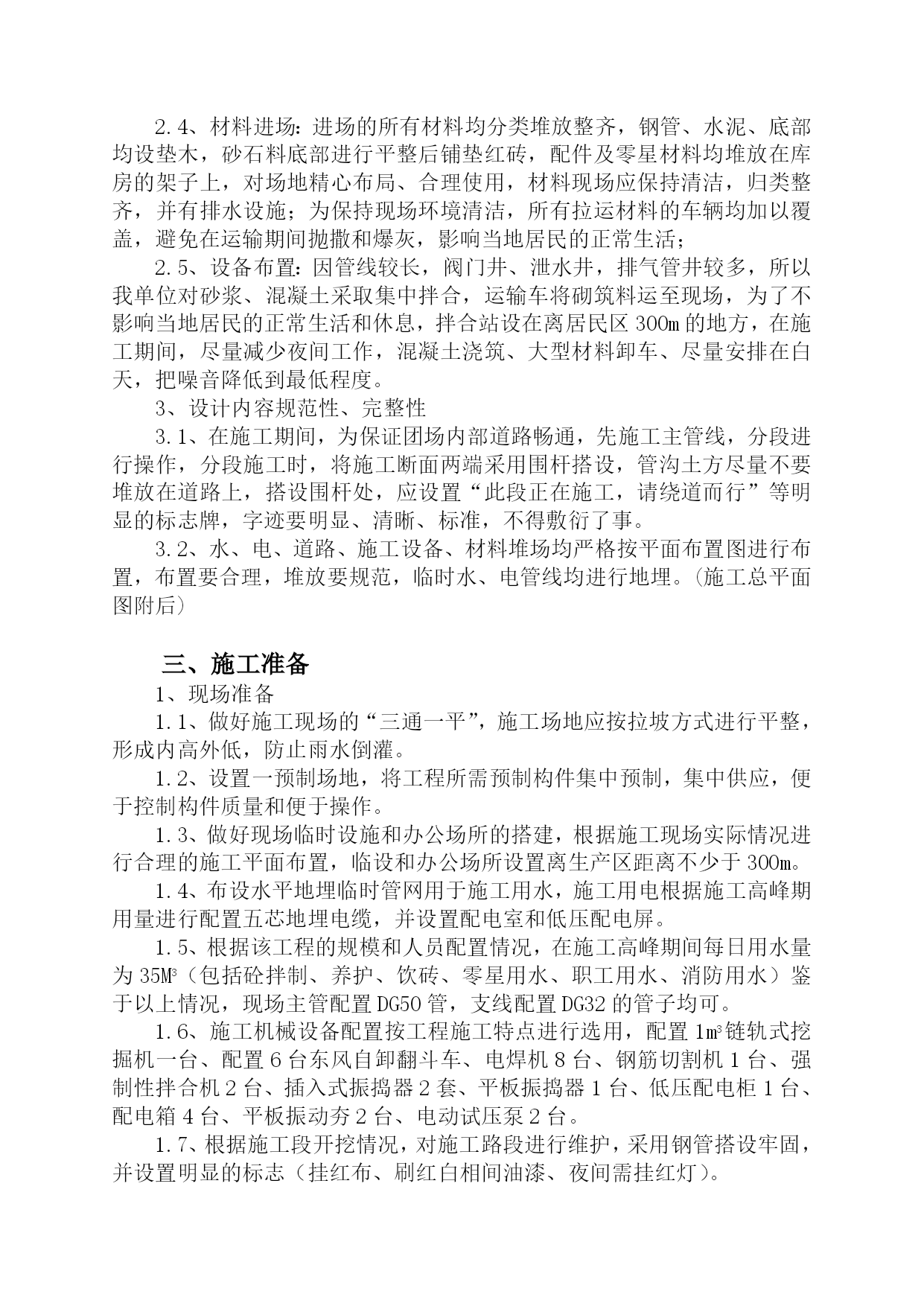

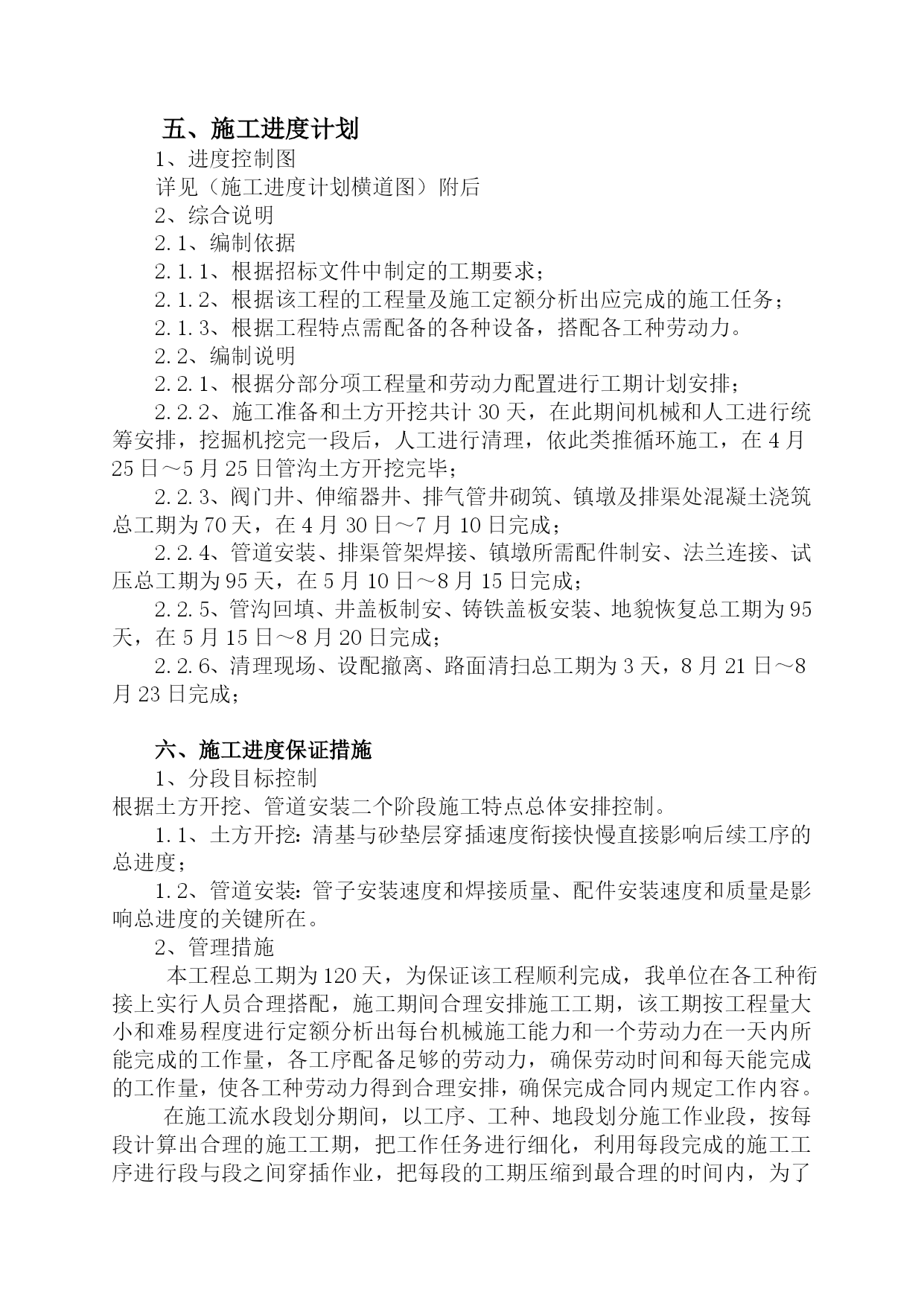

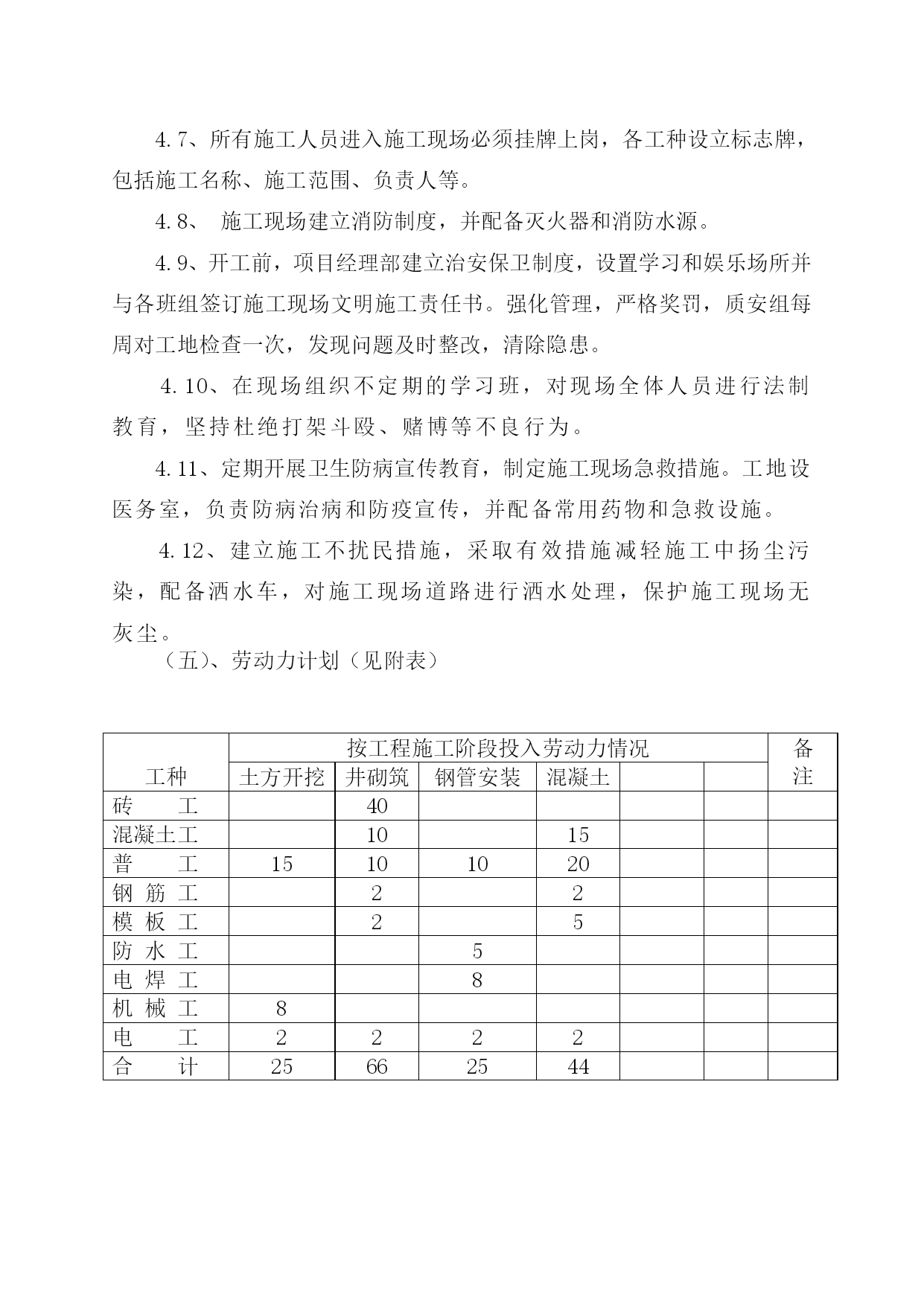

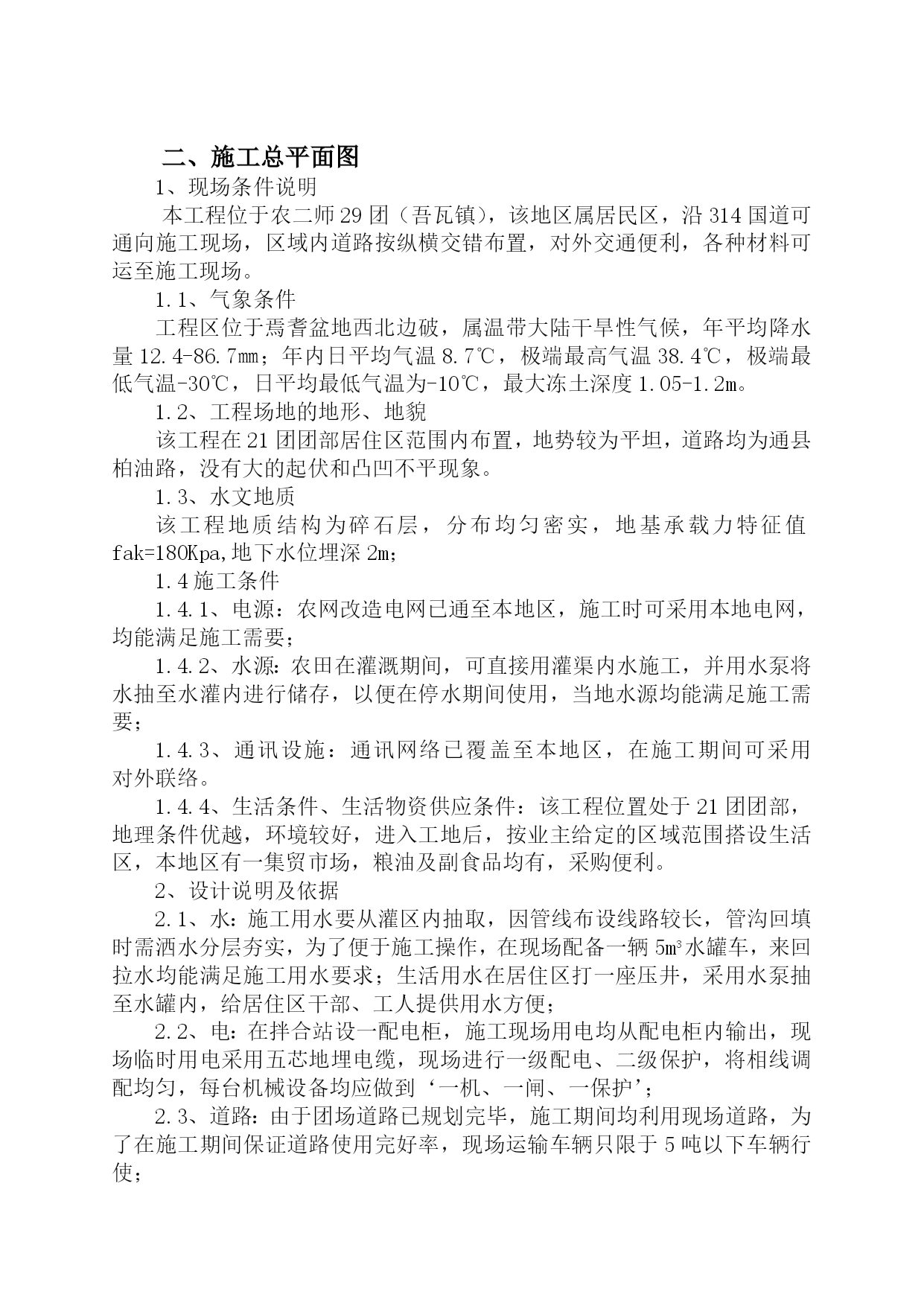

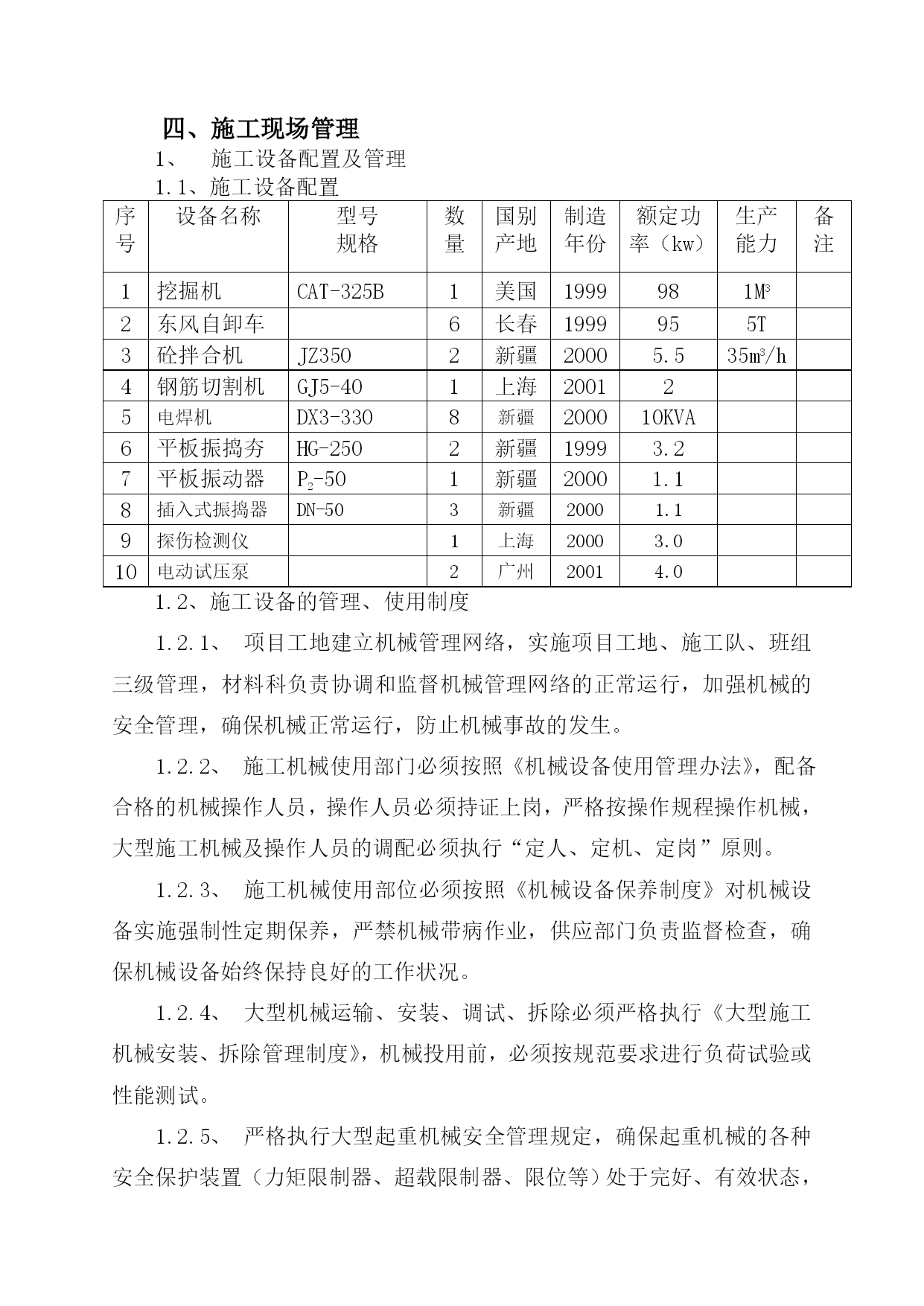

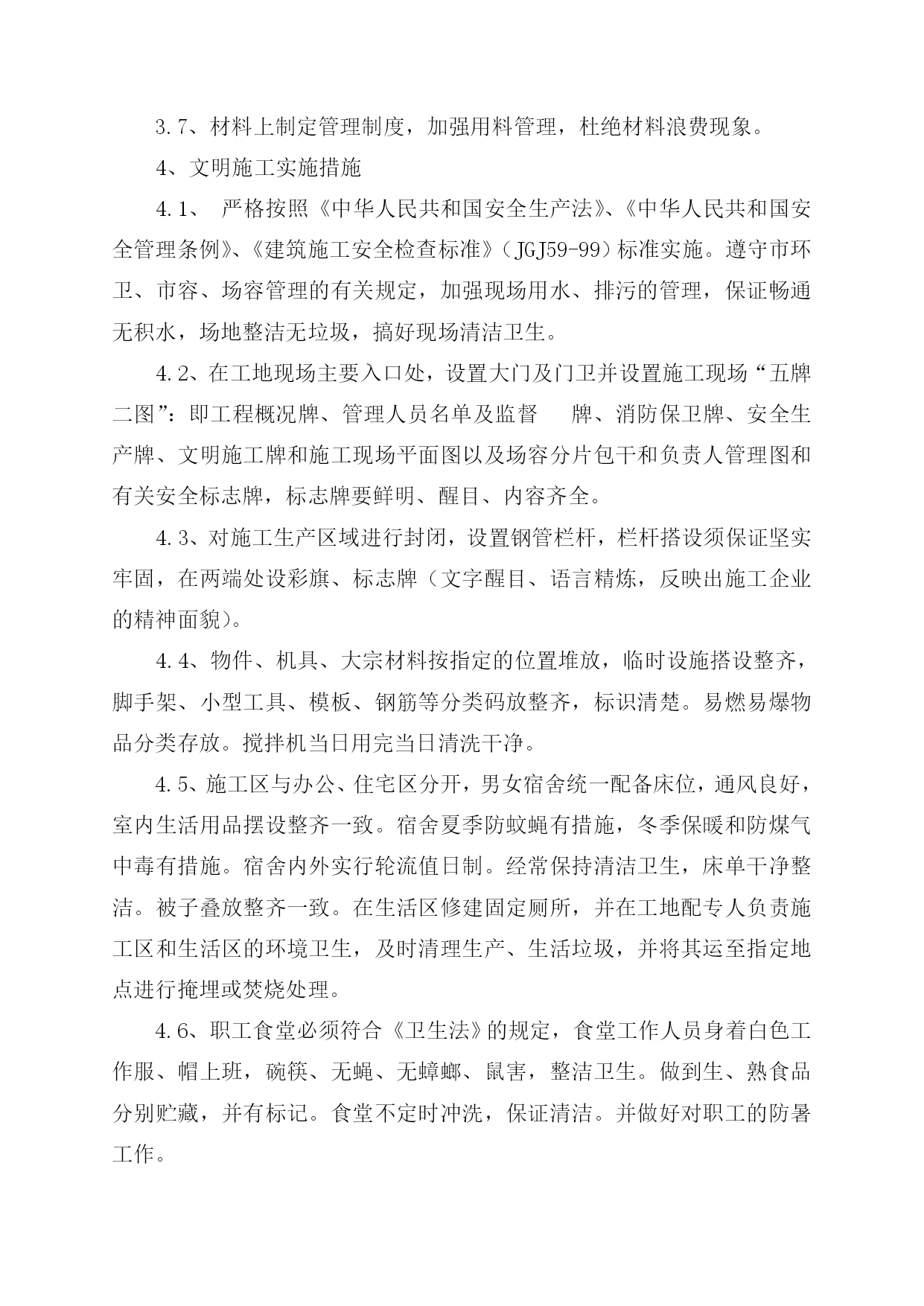

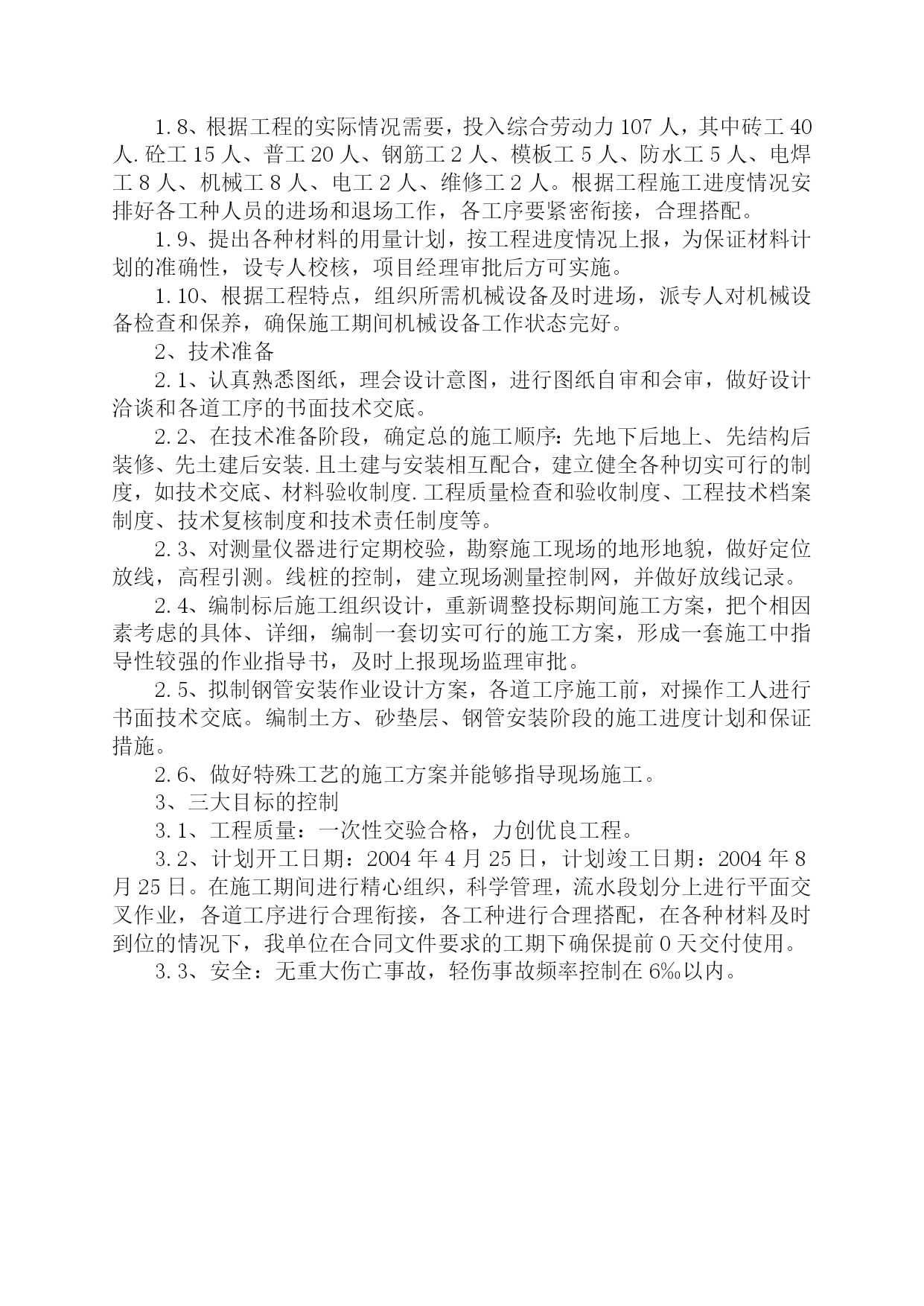

__团外网采暖安装工程施工组织设计（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）农二师29团外网采暖安装工程施工组织设计一、工程概况1、工程简述：本工程为29团外网集中供暖工程，位于29团（吾瓦镇）居住区范围内，本次招标项目内容：图纸设计范围内采暖工程的土建及安装所有内容，供热管网供热量为20.15MW，供热地面积为310000㎡。热煤为95℃～70℃热水，管网总阻力为190.67Kpa。质量标准为合格，计划开工日期为2004年4月25日；竣工日期为2004年8月25日。2、建筑设计内容本工程系统采用单供单回，沿线路转角和支线处均设有阀门井，井之间设有MH套筒式伸缩器，在运行当中。为减少管内阻力，末端井内均装有排气管；为便于各支线系统检修，在干线与支线交接处装有泄水井。3、结构设计特点3.1、本工程管线均采用有补偿直埋敷设，管道埋深在1m，采用无沟铺设，供热管道按管径分段试压，管道工作压力为0.6Mpa，试验压力为0.9Mpa，以10分钟压降不大于0.05Mpa，然后降至工作压力下检查，不渗不漏；3.2、管沟开挖深度以设计绝对高程拉坡不小于2‰，断面以设计尺寸为准，管沟开挖至设计高程后应找平并对基槽进行清理，将沟中大于50㎜粒径的石块等清理干净，砂垫层基础填100～150㎜厚小于粒径的水洗砂，管沟内胸腔部分可采用过筛原土回填，粒径不得大于20㎜；并分层夯实，密实度不小于90％；管顶以上部分（150㎜以上）回填原土，不得有垃圾杂物，并分层夯实，压实度不小于95％；3.3、阀门井采用M7.5水泥砂浆砌筑MU10红砖，墙厚为370㎜，井外壁抹灰后刷热沥青两道；井规格：根据管径和布局不同分为2.0×2.0m、2.4×2.4m、2.4×2.8m、2.8×2.8m、2.8×3.0m共计五种规格尺寸。4、设备安装、材料说明4.1、供热管线采用钢管，钢管形式有三种：（1）管径DN≥200㎜采用螺旋焊接钢管；（2）管径DN50～200㎜采用无缝钢管；（3）管径DN≤40㎜采用焊接钢管，室外管道连接均采用焊管；阀门与管材采用法兰连接。4.2、井盖均采用￠800㎜重型铸铁井盖，井盖表面注有“供热”字样。4.3、材料供应方式4.3.1、主材及配件均由业主供应，施工单位只负责安装；4.3.2、水泥从上户水泥厂采购；4.3.3、红砖、砂石料均从本地采购；4.3.4、井盖从库尔勒生产厂家购进（成型产品）；4.3.5、油料及零星材料均从工程所在地采购。二、施工总平面图1、现场条件说明本工程位于农二师29团（吾瓦镇），该地区属居民区，沿314国道可通向施工现场，区域内道路按纵横交错布置，对外交通便利，各种材料可运至施工现场。1.1、气象条件工程区位于焉耆盆地西北边破，属温带大陆干旱性气候，年平均降水量12.4-86.7㎜；年内日平均气温8.7℃，极端最高气温38.4℃，极端最低气温-30℃，日平均最低气温为-10℃，最大冻土深度1.05-1.2m。1.2、工程场地的地形、地貌该工程在21团团部居住区范围内布置，地势较为平坦，道路均为通县柏油路，没有大的起伏和凸凹不平现象。1.3、水文地质该工程地质结构为碎石层，分布均匀密实，地基承载力特征值fak=180Kpa,地下水位埋深2m；1.4施工条件1.4.1、电源：农网改造电网已通至本地区，施工时可采用本地电网，均能满足施工需要；1.4.2、水源：农田在灌溉期间，可直接用灌渠内水施工，并用水泵将水抽至水灌内进行储存，以便在停水期间使用，当地水源均能满足施工需要；1.4.3、通讯设施：通讯网络已覆盖至本地区，在施工期间可采用对外联络。1.4.4、生活条件、生活物资供应条件：该工程位置处于21团团部，地理条件优越，环境较好，进入工地后，按业主给定的区域范围搭设生活区，本地区有一集贸市场，粮油及副食品均有，采购便利。2、设计说明及依据2.1、水：施工用水要从灌区内抽取，因管线布设线路较长，管沟回填时需洒水分层夯实，为了便于施工操作，在现场配备一辆5m3水罐车，来回拉水均能满足施工用水要求；生活用水在居住区打一座压井，采用水泵抽至水罐内，给居住区干部、工人提供用水方便；2.2、电：在拌合站设一配电柜，施工现场用电均从配电柜内输出，现场临时用电采用五芯地埋电缆，现场进行一级配电、二级保护，将相线调配均匀，每台机械设备均应做到‘一机、一闸、一保护’；2.3、道路：由于团场道路已规划完毕，施工期间均利用现场道路，为了在施工期间保证道路使用完好率，现场运输车辆只限于5吨以下车辆行使；2.4、材料进场：进场的所有材料均分类堆放整齐，钢管、水泥、底部均设垫木，砂石料底部进行平整后铺垫红砖，配件及零星材料均堆放在库房的架子上
