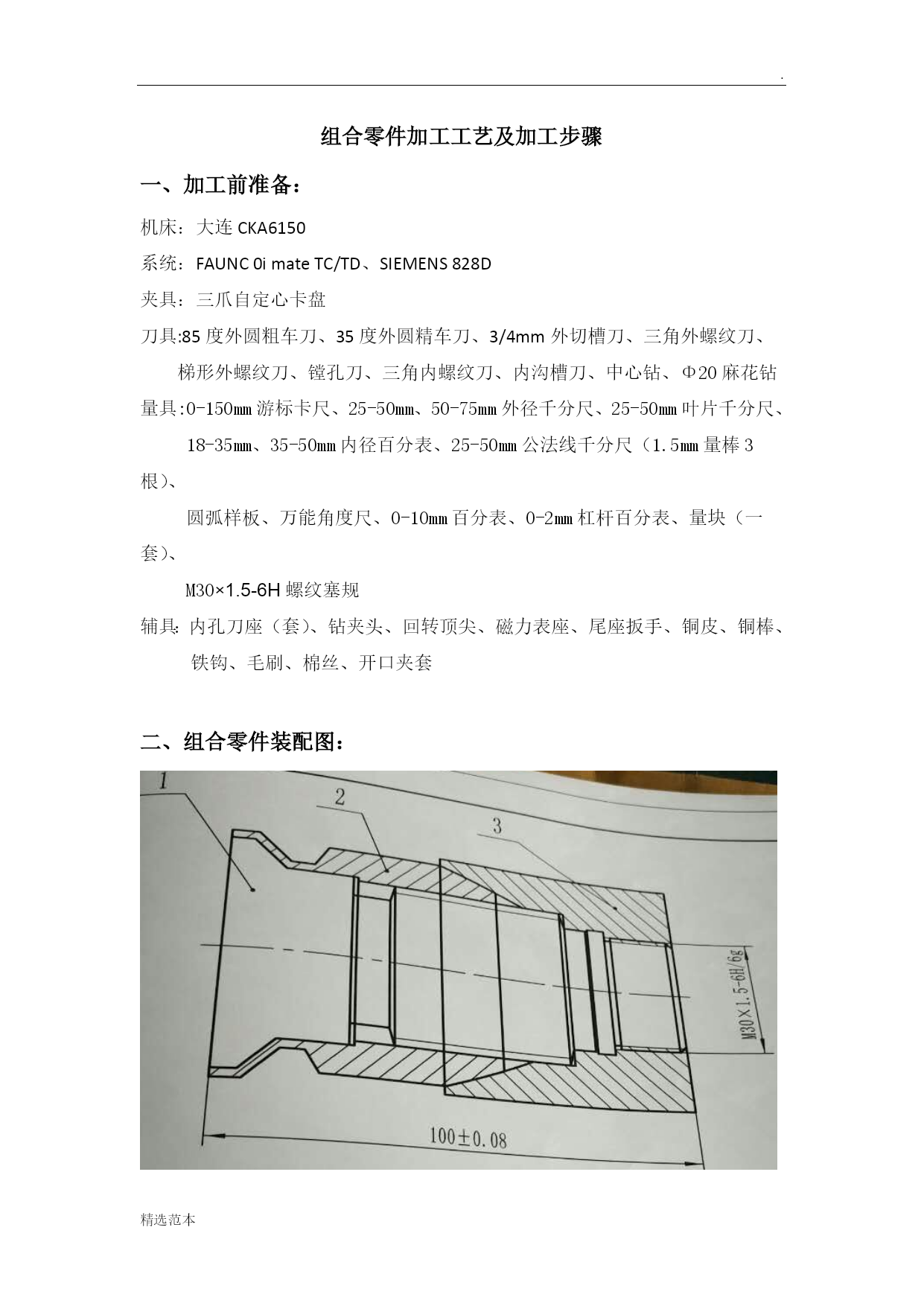

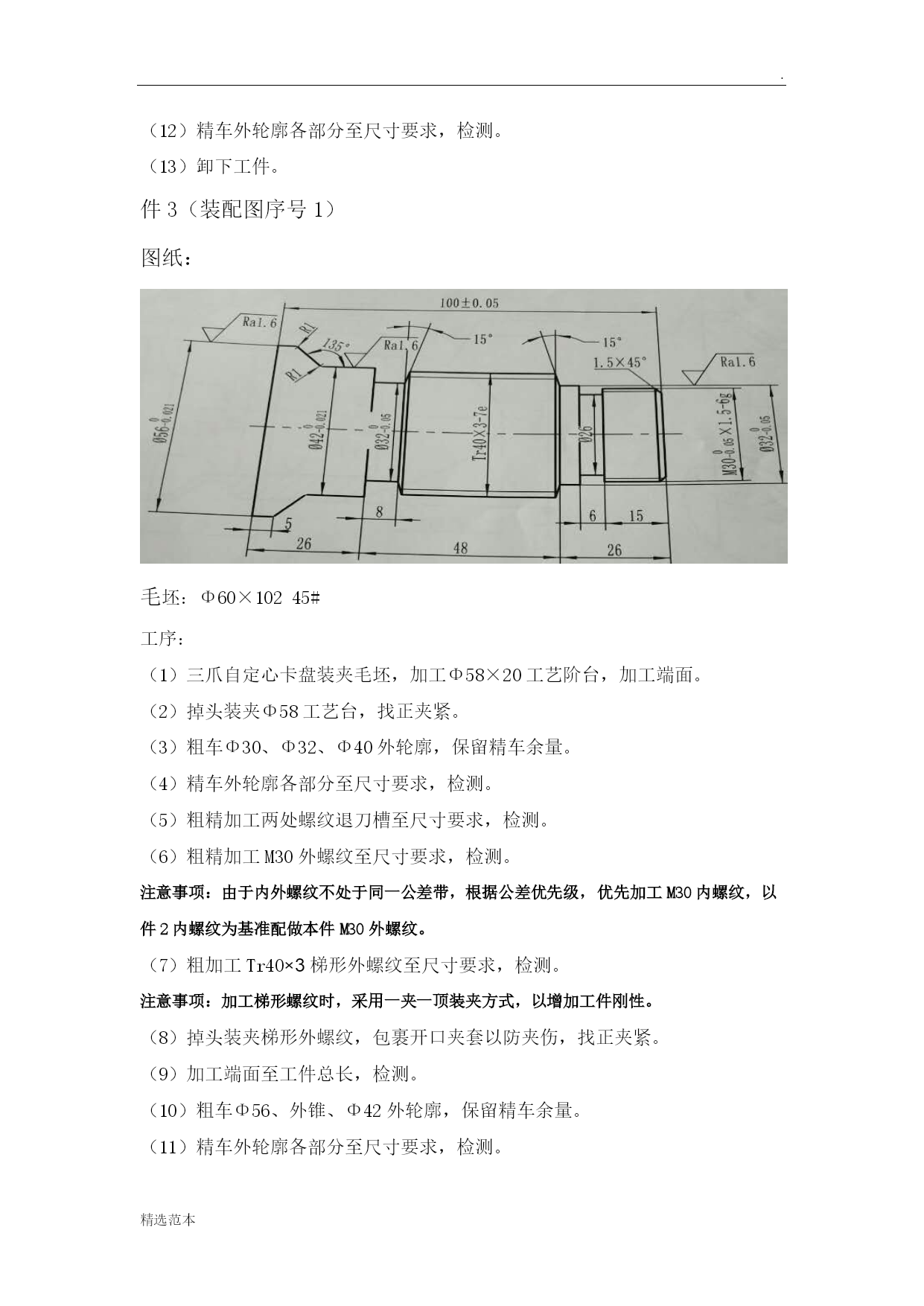

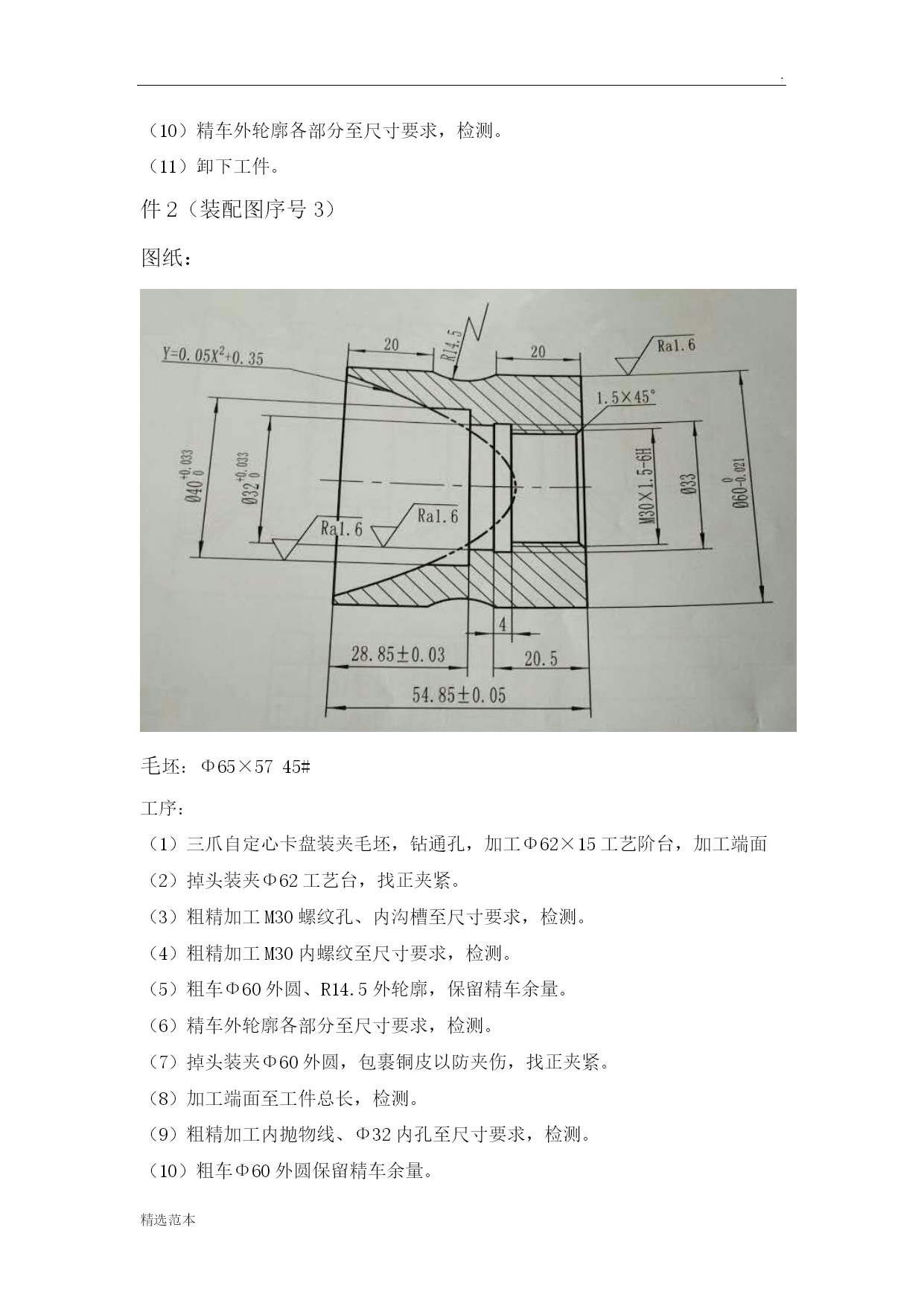

.精选范本组合零件加工工艺及加工步骤一、加工前准备：机床：大连CKA6150系统：FAUNC0imateTC/TD、SIEMENS828D夹具：三爪自定心卡盘刀具:85度外圆粗车刀、35度外圆精车刀、3/4mm外切槽刀、三角外螺纹刀、梯形外螺纹刀、镗孔刀、三角内螺纹刀、内沟槽刀、中心钻、Φ20麻花钻量具:0-150mm游标卡尺、25-50mm、50-75mm外径千分尺、25-50mm叶片千分尺、18-35mm、35-50mm内径百分表、25-50mm公法线千分尺（1.5mm量棒3根）、圆弧样板、万能角度尺、0-10mm百分表、0-2mm杠杆百分表、量块（一套）、M30×1.5-6H螺纹塞规辅具：内孔刀座（套）、钻夹头、回转顶尖、磁力表座、尾座扳手、铜皮、铜棒、铁钩、毛刷、棉丝、开口夹套二、组合零件装配图：三、加工步骤：件1（装配图序号2）图纸：毛坯：Φ65×6045#工序：三爪自定心卡盘装夹毛坯，钻通孔，加工Φ62×15工艺阶台，加工端面。掉头装夹Φ62工艺台，找正夹紧。粗车抛物线、Φ56外轮廓，保留精车余量。精车外轮廓各部分至尺寸要求，检测。粗精加工Φ40内孔至尺寸要求，检测。掉头装夹Φ56外圆，包裹铜皮以防夹伤，找正夹紧。加工端面至工件总长，检测。粗精加工Φ56内孔、内锥、Φ42内孔至尺寸要求，检测。注意事项：内孔加工后，孔内塞填充物防止工件变形，以增加工件刚性。粗车Φ60、倒锥、沟槽外轮廓，保留精车余量。精车外轮廓各部分至尺寸要求，检测。卸下工件。件2（装配图序号3）图纸：毛坯：Φ65×5745#工序：三爪自定心卡盘装夹毛坯，钻通孔，加工Φ62×15工艺阶台，加工端面掉头装夹Φ62工艺台，找正夹紧。粗精加工M30螺纹孔、内沟槽至尺寸要求，检测。粗精加工M30内螺纹至尺寸要求，检测。粗车Φ60外圆、R14.5外轮廓，保留精车余量。精车外轮廓各部分至尺寸要求，检测。掉头装夹Φ60外圆，包裹铜皮以防夹伤，找正夹紧。（8）加工端面至工件总长，检测。（9）粗精加工内抛物线、Φ32内孔至尺寸要求，检测。（10）粗车Φ60外圆保留精车余量。精车外轮廓各部分至尺寸要求，检测。卸下工件。件3（装配图序号1）图纸：毛坯：Φ60×10245#工序：三爪自定心卡盘装夹毛坯，加工Φ58×20工艺阶台，加工端面。掉头装夹Φ58工艺台，找正夹紧。粗车Φ30、Φ32、Φ40外轮廓，保留精车余量。精车外轮廓各部分至尺寸要求，检测。粗精加工两处螺纹退刀槽至尺寸要求，检测。粗精加工M30外螺纹至尺寸要求，检测。注意事项：由于内外螺纹不处于同一公差带，根据公差优先级，优先加工M30内螺纹，以件2内螺纹为基准配做本件M30外螺纹。粗加工Tr40×3梯形外螺纹至尺寸要求，检测。注意事项：加工梯形螺纹时，采用一夹一顶装夹方式，以增加工件刚性。掉头装夹梯形外螺纹，包裹开口夹套以防夹伤，找正夹紧。加工端面至工件总长，检测。粗车Φ56、外锥、Φ42外轮廓，保留精车余量。精车外轮廓各部分至尺寸要求，检测。卸下工件，清扫机床，整理工作现场。
