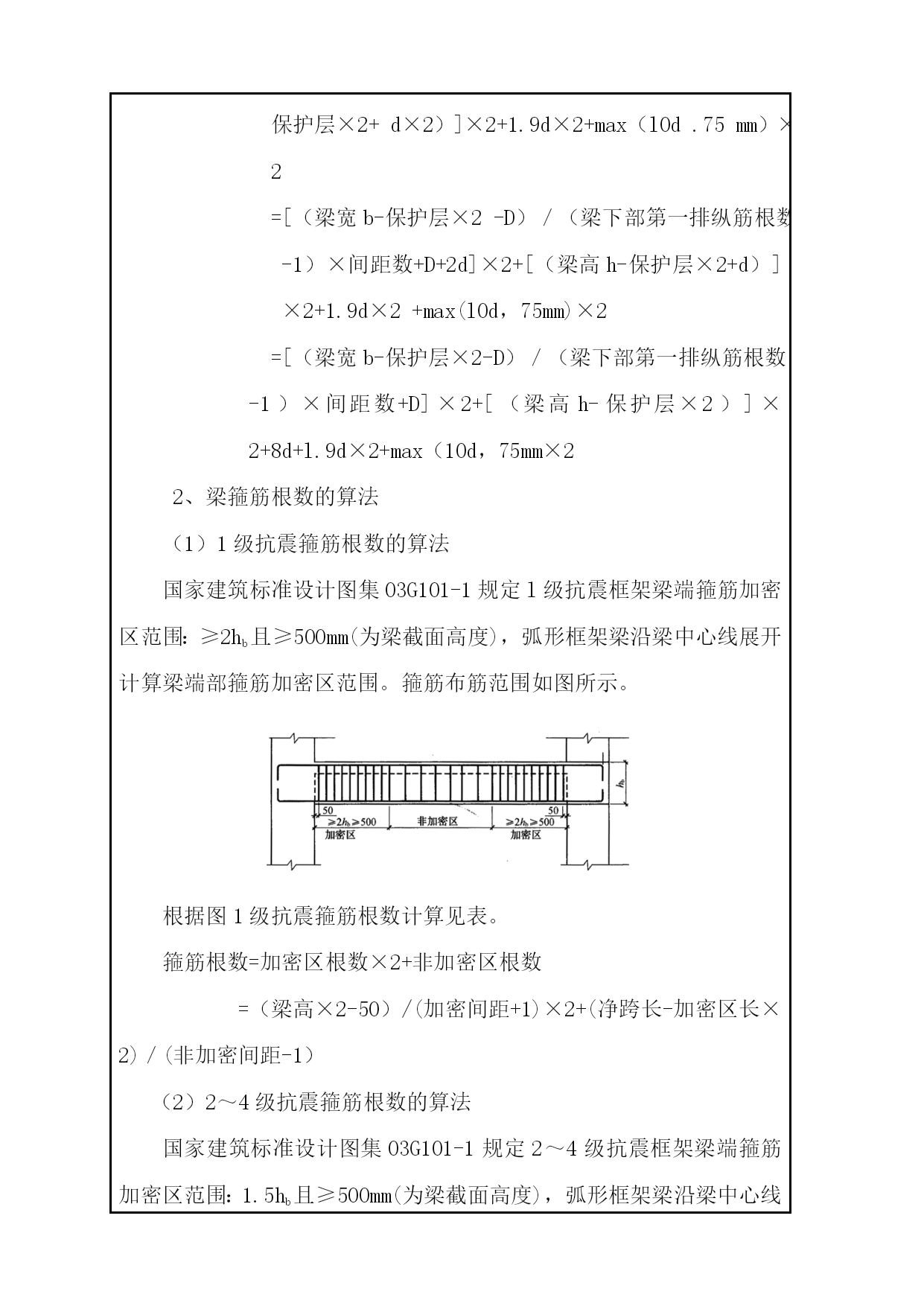

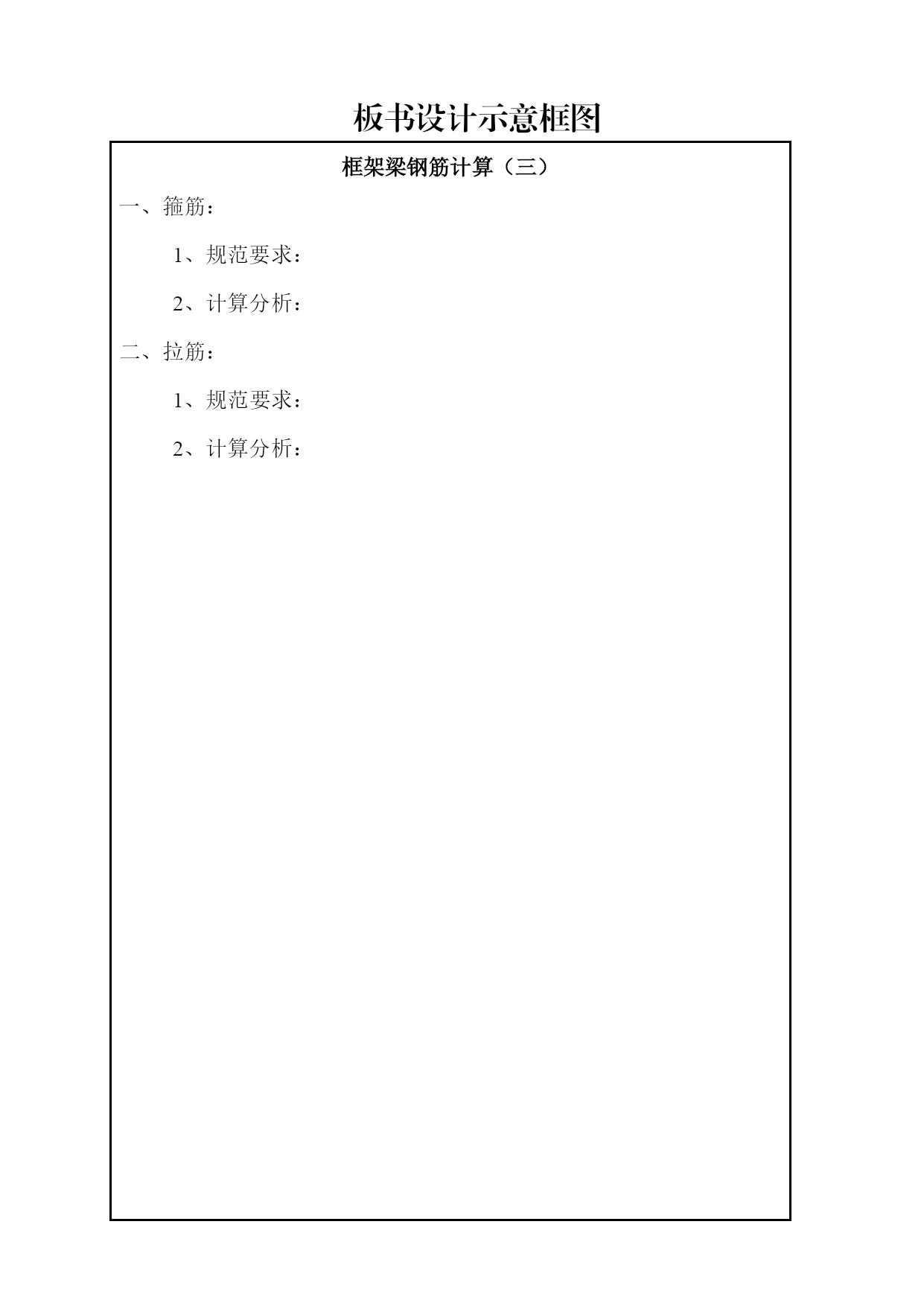

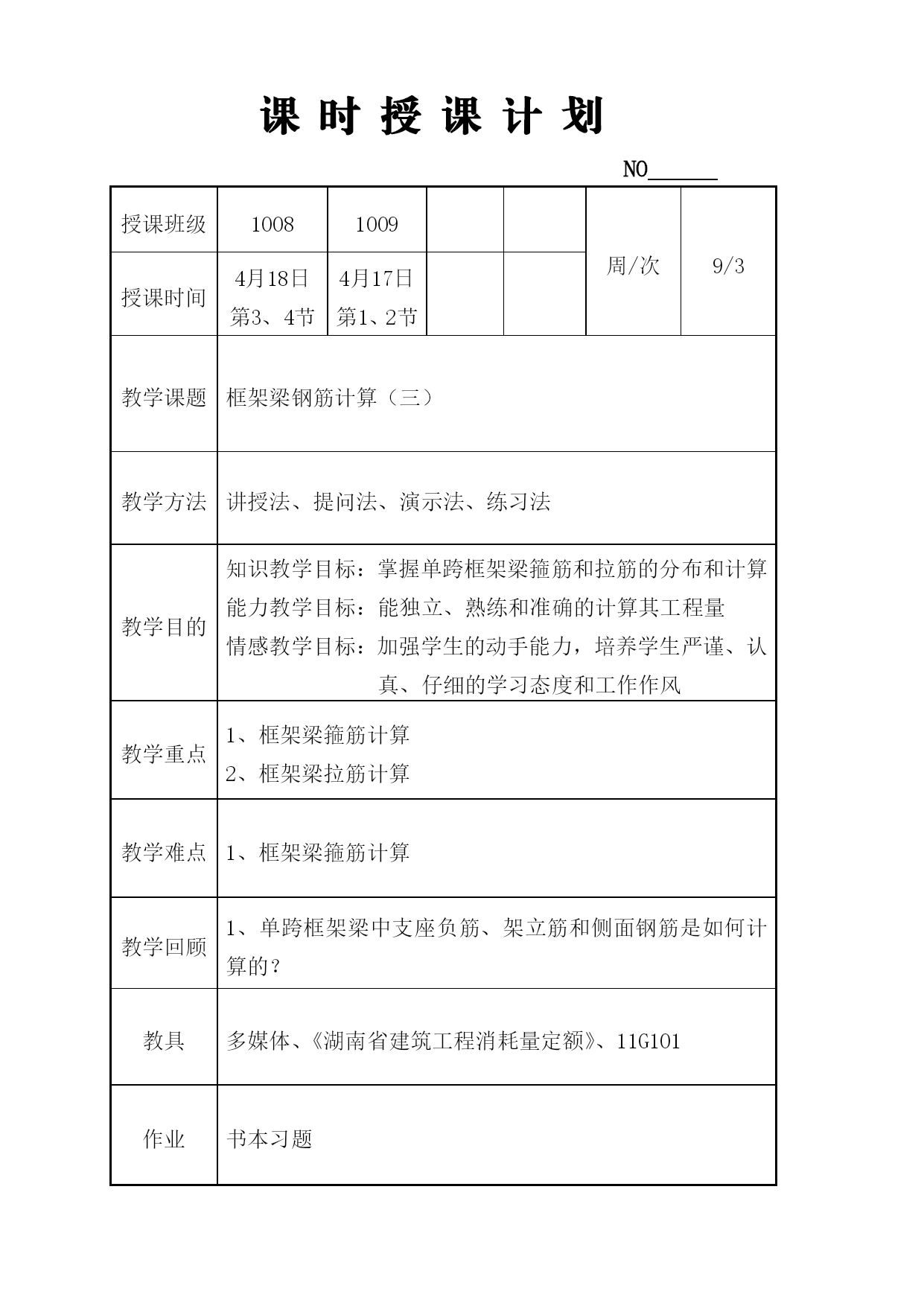

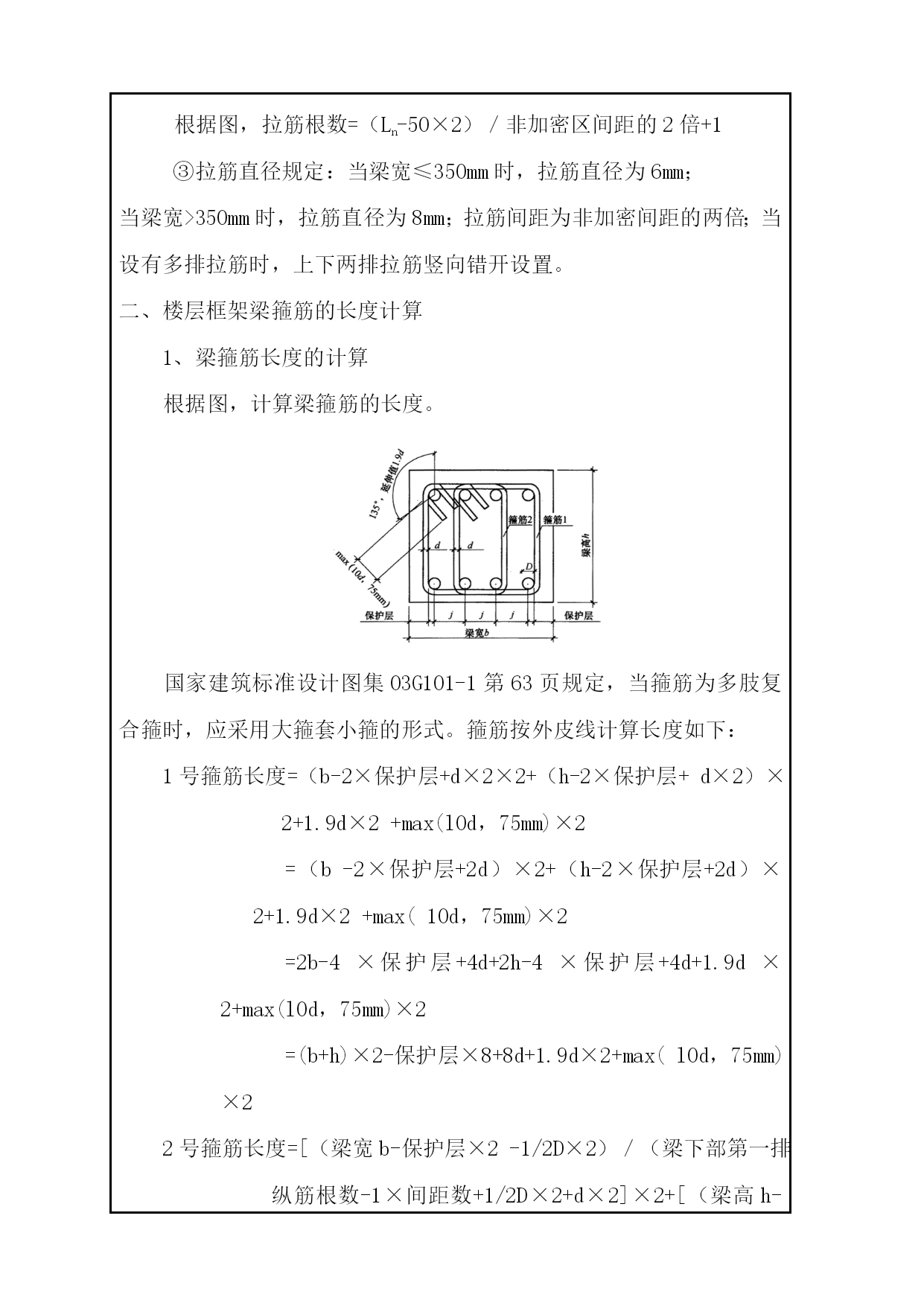

课时授课计划NO授课班级10081009周/次9/3授课时间4月18日第3、4节4月17日第1、2节教学课题框架梁钢筋计算（三）教学方法讲授法、提问法、演示法、练习法教学目的知识教学目标：掌握单跨框架梁箍筋和拉筋的分布和计算能力教学目标：能独立、熟练和准确的计算其工程量情感教学目标：加强学生的动手能力，培养学生严谨、认真、仔细的学习态度和工作作风教学重点1、框架梁箍筋计算2、框架梁拉筋计算教学难点1、框架梁箍筋计算教学回顾1、单跨框架梁中支座负筋、架立筋和侧面钢筋是如何计算的？教具多媒体、《湖南省建筑工程消耗量定额》、11G101作业书本习题板书设计示意框图框架梁钢筋计算（三）一、箍筋：1、规范要求：2、计算分析：二、拉筋：1、规范要求：2、计算分析：课前回顾：（5分钟，提问法）1、单跨框架梁中支座负筋、架立筋和侧面钢筋是如何计算的？§5.2框架梁钢筋（三）新课导入：（5分钟，演示法）上节课我们学习了单跨框架梁支座负筋、架立筋和侧面钢筋的计算，应该来说，我们只要搞清楚了如何识图和相关的规范要求，对于钢筋的计算应该没有太大的问题。今天我们继续来学习梁钢筋的计算，其中对于拉筋和箍筋的计算。新课教学：（75分钟，提问法、练习法、讲授法和演示法）一、侧面纵筋的拉筋长度和根数的计算①有侧面纵筋一定有拉筋，拉筋配置见图。拉筋应紧靠纵向钢筋并勾住箍筋。拉筋长度=（梁宽b-保护层×2）+2d+1.9d×2+Max(l0d，75mm)×2②拉筋根数配置见图。根据图，拉筋根数=（Ln-50×2）／非加密区间距的2倍+1③拉筋直径规定：当梁宽≤350mm时，拉筋直径为6mm；当梁宽>350mm时，拉筋直径为8mm；拉筋间距为非加密间距的两倍；当设有多排拉筋时，上下两排拉筋竖向错开设置。二、楼层框架梁箍筋的长度计算1、梁箍筋长度的计算根据图，计算梁箍筋的长度。国家建筑标准设计图集03G101-1规定，当箍筋为多肢复合箍时，应采用大箍套小箍的形式。箍筋按外皮线计算长度如下：1号箍筋长度=（b-2×保护层+d×2×2+（h-2×保护层+d×2）×2+1.9d×2+max(l0d，75mm)×2=（b-2×保护层+2d）×2+（h-2×保护层+2d）×2+1.9d×2+max(10d，75mm)×2=2b-4×保护层+4d+2h-4×保护层+4d+1.9d×2+max(l0d，75mm)×2=(b+h)×2-保护层×8+8d+1.9d×2+max(l0d，75mm)×22号箍筋长度=[（梁宽b-保护层×2-1/2D×2）／（梁下部第一排纵筋根数-1×间距数+1/2D×2+d×2]×2+[（梁高h-保护层×2+d×2）]×2+1.9d×2+max（l0d.75mm）×2=[（梁宽b-保护层×2-D）／（梁下部第一排纵筋根数-1）×间距数+D+2d]×2+[（梁高h-保护层×2+d）]×2+1.9d×2+max(l0d，75mm)×2=[（梁宽b-保护层×2-D）／（梁下部第一排纵筋根数-1）×间距数+D]×2+[（梁高h-保护层×2）]×2+8d+l.9d×2+max（10d，75mm×22、梁箍筋根数的算法（1）1级抗震箍筋根数的算法国家建筑标准设计图集03G101-1规定l级抗震框架梁端箍筋加密区范围：≥2hb且≥500mm(为梁截面高度)，弧形框架梁沿梁中心线展开计算梁端部箍筋加密区范围。箍筋布筋范围如图所示。根据图1级抗震箍筋根数计算见表。箍筋根数=加密区根数×2+非加密区根数=（梁高×2-50）/(加密间距+1)×2+(净跨长-加密区长×2)／(非加密间距-1）（2）2～4级抗震箍筋根数的算法国家建筑标准设计图集03G101-1规定2～4级抗震框架梁端箍筋加密区范围：1.5hb且≥500mm(为梁截面高度)，弧形框架梁沿梁中心线展开计算梁端部箍筋加密区范围。箍筋布筋范围如图所示。根据图2-23，2～4级抗震箍筋根数计算如下：箍筋根数=加密区根数×2+非加密区根数=（梁高×1.5-50）/(加密间距+1)×2+(净跨长-加密区长×2)／(非加密间距-1）课堂小结：（5分钟，讲授法）我想请几个同学和我一起回顾一下我们今天所学的内容，看大家对今天所学知识的掌握情况。（学生先回答，老师对照黑板板书汇总）作业：书本P97习题。
