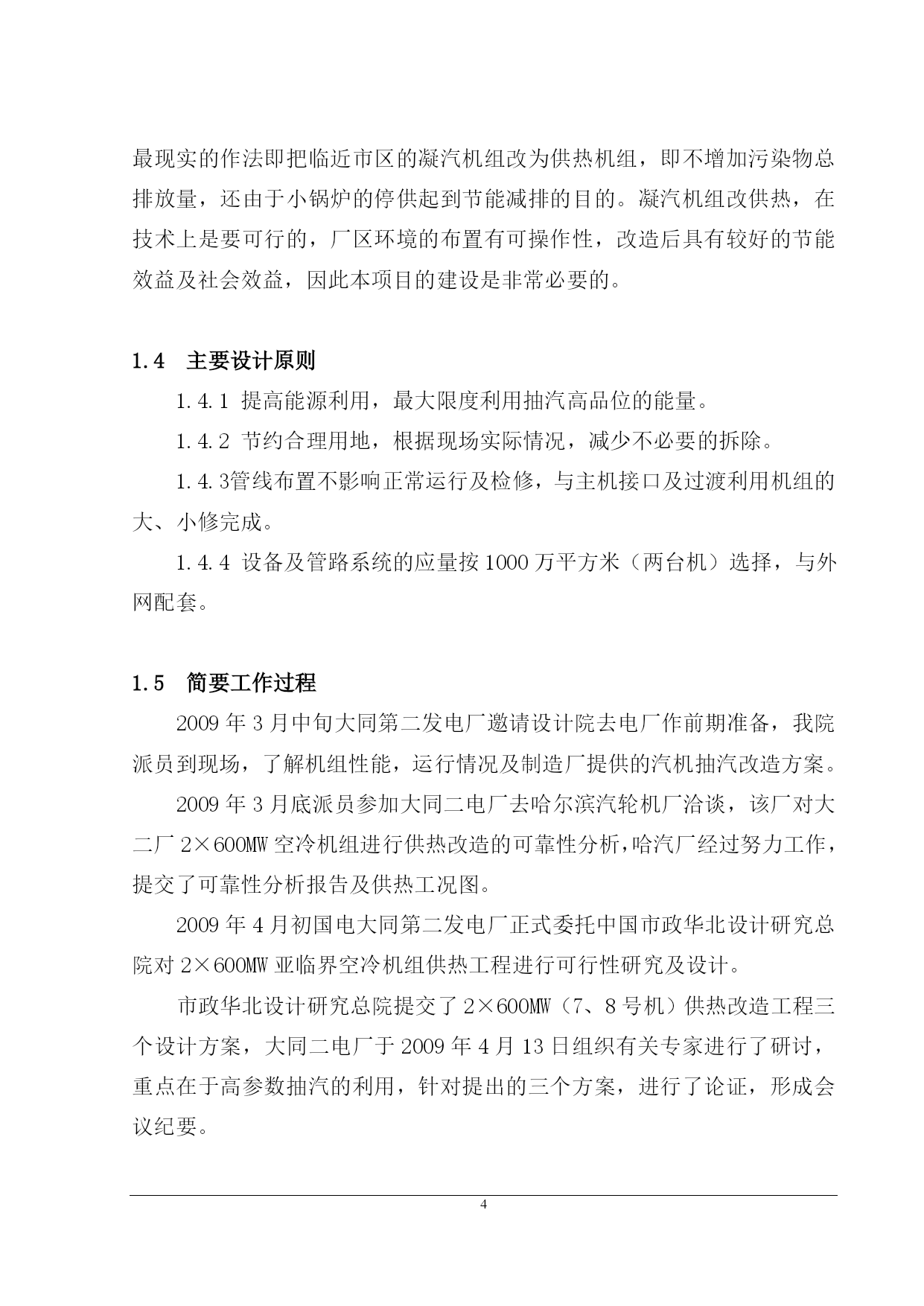

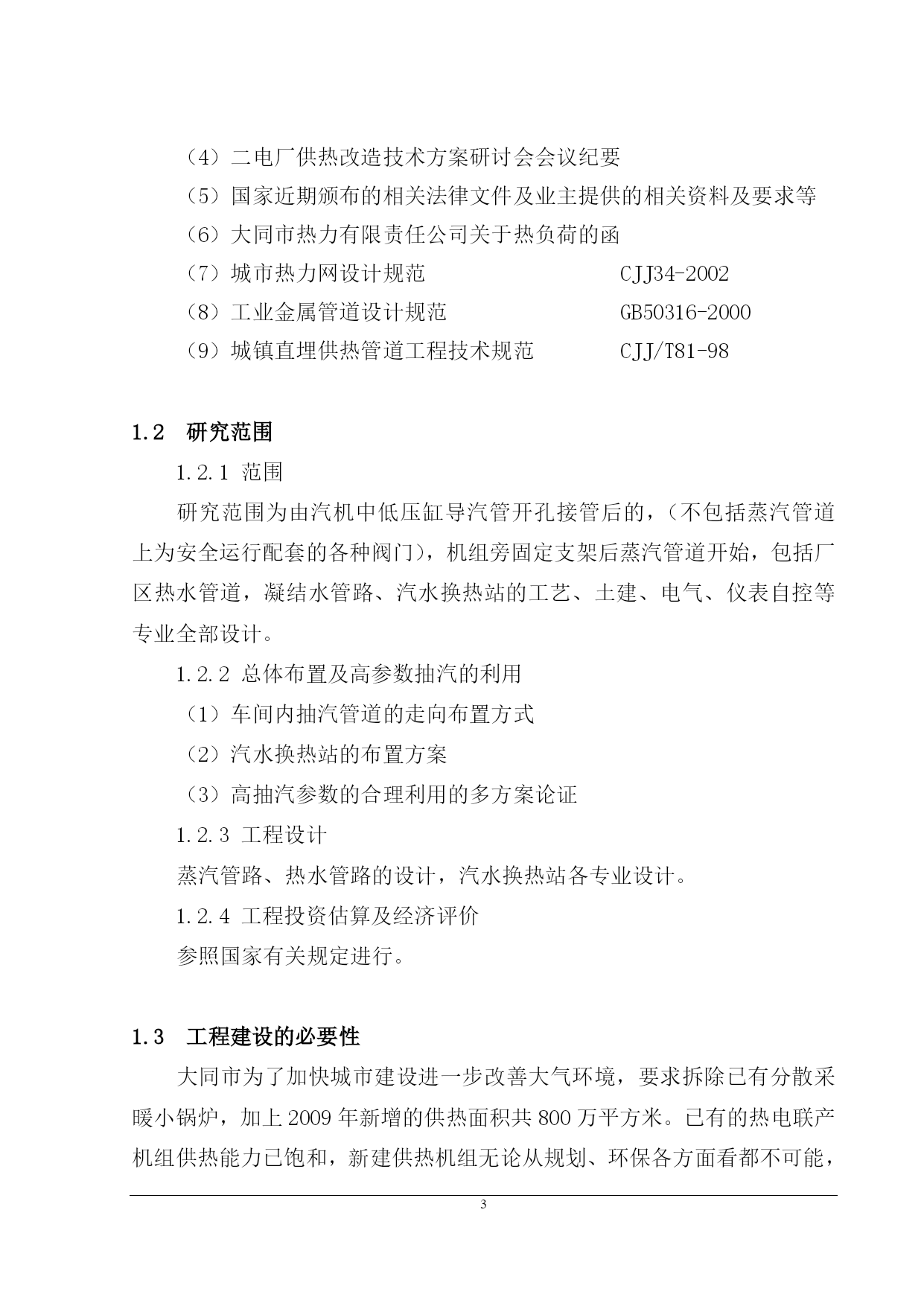

大同二电厂7号、8号机组供热改造工程可行性研究报告1.概述1.1项目概况及编制依据1.1.1项目概况（1）项目名称：国电大同二电厂7、8号机组供热改造工程（2）建设单位名称：国电大同第二发电厂（3）企业性质：国有企业（4）项目概况大同市为山西省第二大城市，有丰富的煤炭资源及旅游资源，近年来，大力开展城市改造，市容面貌日新月异，作为城市基础设施的集中供热，也得到飞速的发展。到2009年热电联产集中供热面积已达2000多万平方米，对改善当地的大气环境起了重要作用。2009年大同市提出拆除已有的剩余采暖锅炉，新增一批建筑，共需增加供热面积800万平方米，经大同市与国电公司协商，国电公司同意将大同第二发电厂7#、8#机改为供热机组，以支持大同市的集中供热工作。从2007年起大同第二发电厂已分批将厂内6×200MW凝汽机组改为供热机组，承担了大同市近一半的集中供热采暖面积，稳定的供热得到了相关单位及市民的一致好评。7#、8#为国产600MW空冷机组，原为凝汽方式，改为供热在国内为首次。本工程在哈尔滨汽轮机厂的配合下，从汽轮机中、低压联通管上打孔，引出蒸汽管道，至汽水换热站，加热热网循环水，蒸汽放热凝结后回汽机凝结水系统，热网循水加热升温后由厂内送入市区。1.1.2编制依据（1）国电大同第二发电厂对7#、8#机组供热改造工程可行性研究报告编制工作的委托书（2）哈尔滨汽轮机厂：大同600MW亚临界供热改造可靠性分析报告（3）大同市政府办公会纪要（4）二电厂供热改造技术方案研讨会会议纪要（5）国家近期颁布的相关法律文件及业主提供的相关资料及要求等（6）大同市热力有限责任公司关于热负荷的函（7）城市热力网设计规范CJJ34-2002（8）工业金属管道设计规范GB50316-2000（9）城镇直埋供热管道工程技术规范CJJ/T81-981.2研究范围1.2.1范围研究范围为由汽机中低压缸导汽管开孔接管后的，（不包括蒸汽管道上为安全运行配套的各种阀门），机组旁固定支架后蒸汽管道开始，包括厂区热水管道，凝结水管路、汽水换热站的工艺、土建、电气、仪表自控等专业全部设计。1.2.2总体布置及高参数抽汽的利用（1）车间内抽汽管道的走向布置方式（2）汽水换热站的布置方案（3）高抽汽参数的合理利用的多方案论证1.2.3工程设计蒸汽管路、热水管路的设计，汽水换热站各专业设计。1.2.4工程投资估算及经济评价参照国家有关规定进行。1.3工程建设的必要性大同市为了加快城市建设进一步改善大气环境，要求拆除已有分散采暖小锅炉，加上2009年新增的供热面积共800万平方米。已有的热电联产机组供热能力已饱和，新建供热机组无论从规划、环保各方面看都不可能，最现实的作法即把临近市区的凝汽机组改为供热机组，即不增加污染物总排放量，还由于小锅炉的停供起到节能减排的目的。凝汽机组改供热，在技术上是要可行的，厂区环境的布置有可操作性，改造后具有较好的节能效益及社会效益，因此本项目的建设是非常必要的。1.4主要设计原则1.4.1提高能源利用，最大限度利用抽汽高品位的能量。1.4.2节约合理用地，根据现场实际情况，减少不必要的拆除。1.4.3管线布置不影响正常运行及检修，与主机接口及过渡利用机组的大、小修完成。1.4.4设备及管路系统的应量按1000万平方米（两台机）选择，与外网配套。1.5简要工作过程2009年3月中旬大同第二发电厂邀请设计院去电厂作前期准备，我院派员到现场，了解机组性能，运行情况及制造厂提供的汽机抽汽改造方案。2009年3月底派员参加大同二电厂去哈尔滨汽轮机厂洽谈，该厂对大二厂2×600MW空冷机组进行供热改造的可靠性分析，哈汽厂经过努力工作，提交了可靠性分析报告及供热工况图。2009年4月初国电大同第二发电厂正式委托中国市政华北设计研究总院对2×600MW亚临界空冷机组供热工程进行可行性研究及设计。市政华北设计研究总院提交了2×600MW（7、8号机）供热改造工程三个设计方案，大同二电厂于2009年4月13日组织有关专家进行了研讨，重点在于高参数抽汽的利用，针对提出的三个方案，进行了论证，形成会议纪要。2.热负荷根据大同市集中供热的发展，2009年供热面积增加800～1000万平米，绝大部分为居民采暖、并正在拆除小型锅炉房。根据初步统计如下表共655万，城市规划和拆迁工作正在进行，最终规模按1000万m2计算，平均热指标64w/m2。2009年大同市集中供热拆除小锅炉房统计表序号名称位置规模m21经营公司华祥里小区新建北路15万2外贸小区新建北路15万3红卫里小区新建北路10万4邮政局小区新建北路1
