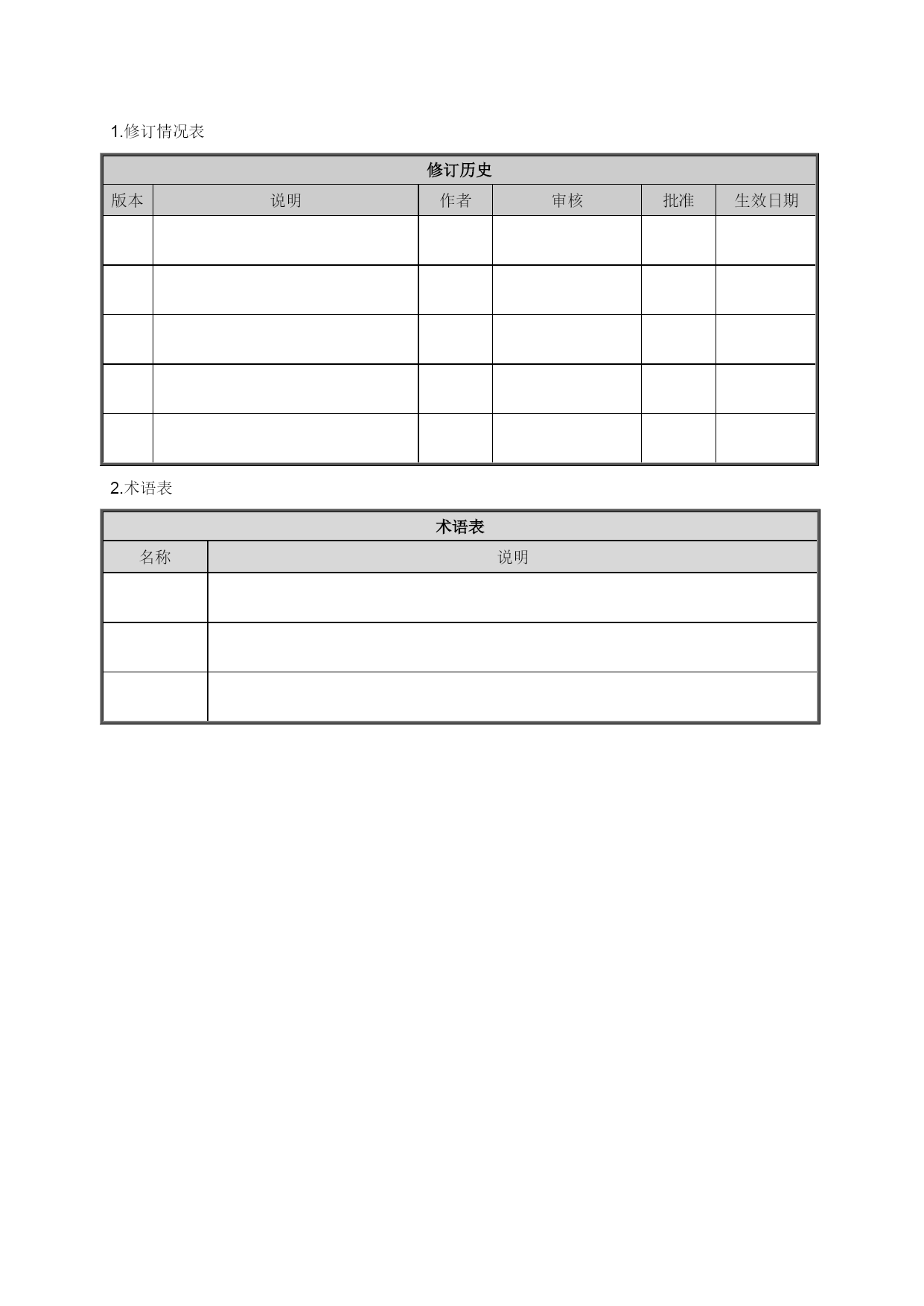

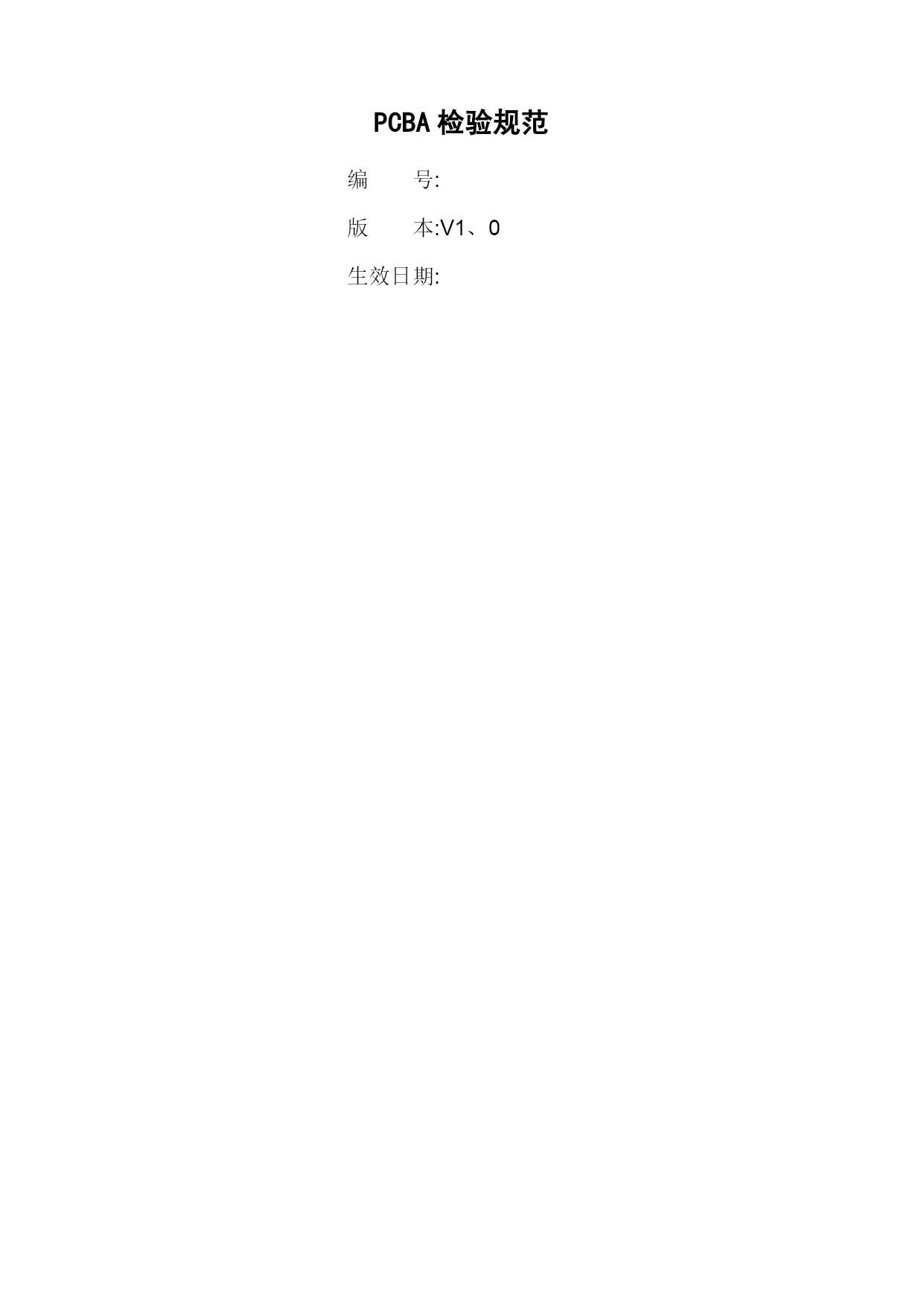

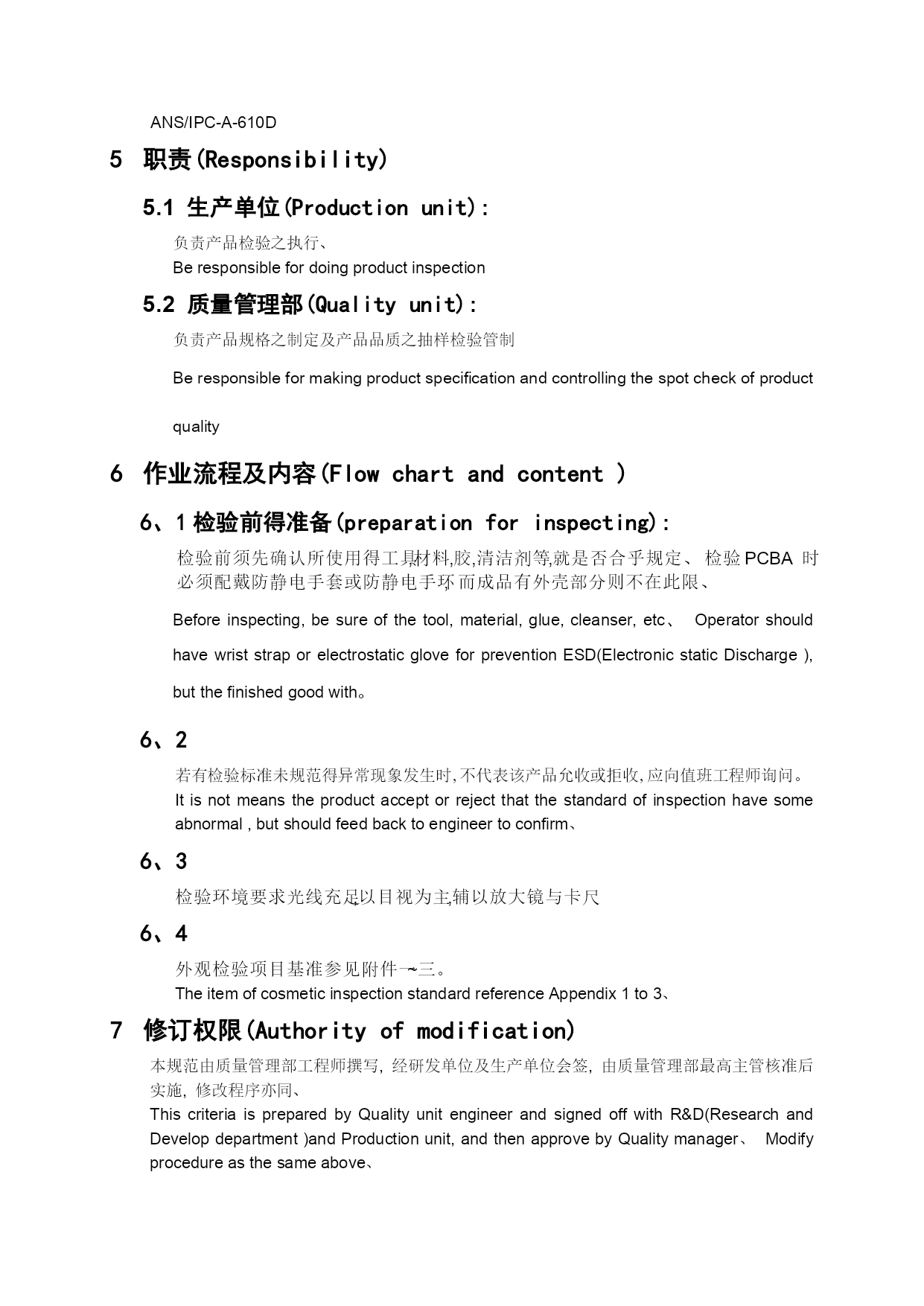

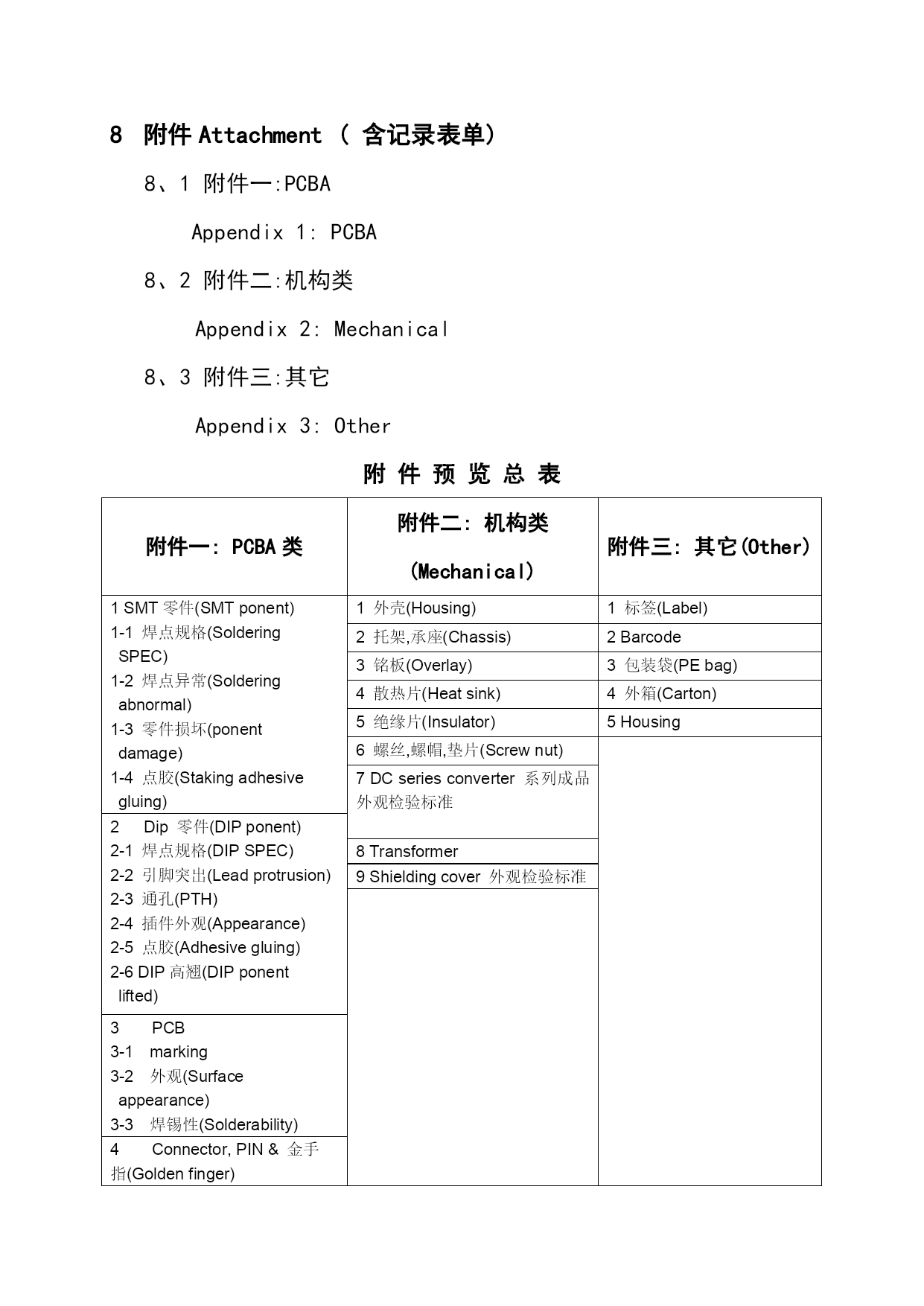

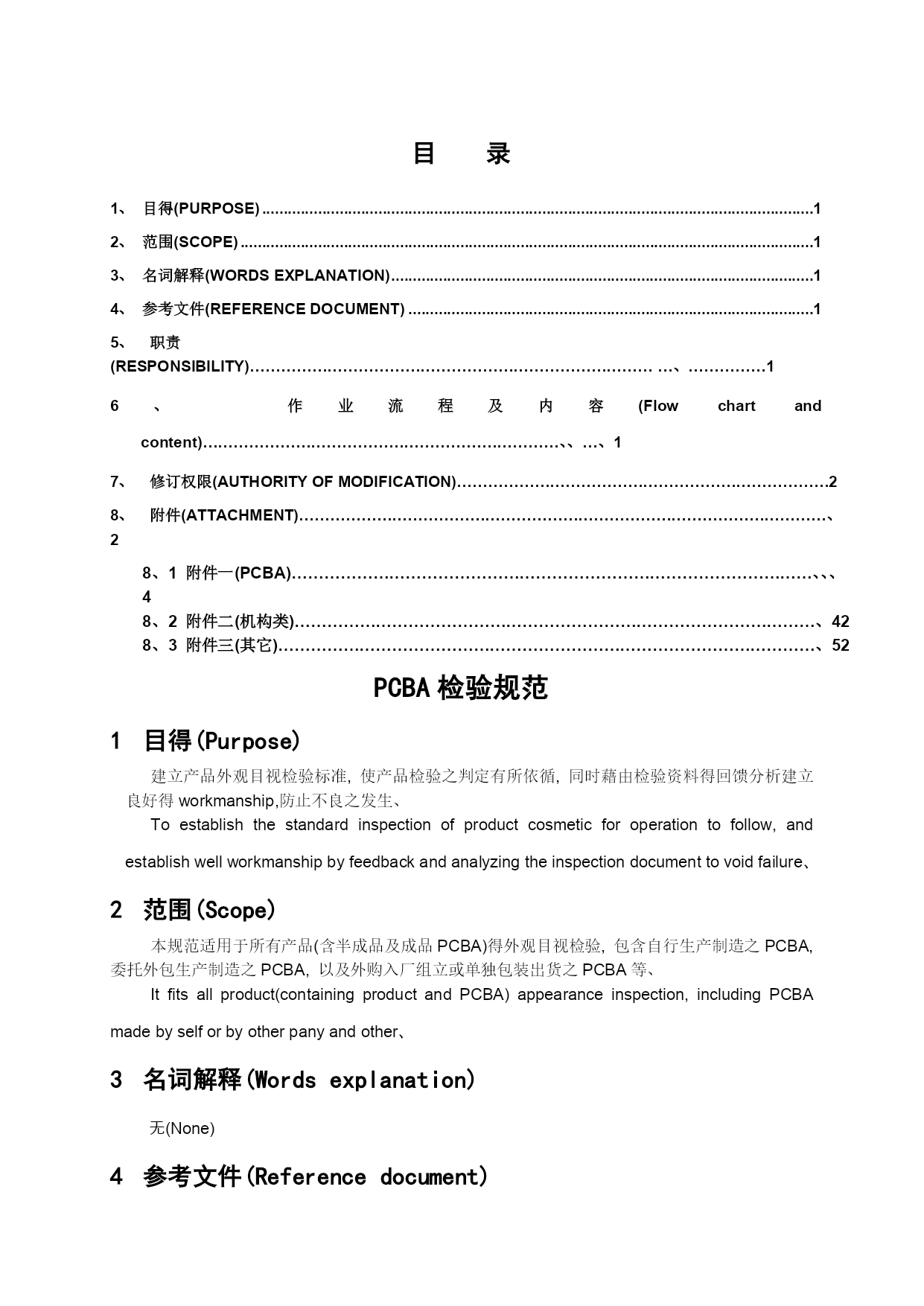

PCBA检验规范编号:版本:V1、0生效日期:1.修订情况表修订历史版本说明作者审核批准生效日期2.术语表术语表名称说明目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc98151162"1、目得(Purpose)1HYPERLINK\l"_Toc98151163"2、范围(Scope)1HYPERLINK\l"_Toc98151164"3、名词解释(Wordsexplanation)1HYPERLINK\l"_Toc98151165"4、参考文件(Referencedocument)15、职责(RESPONSIBILITY)………………………………………………………………………、……………16、作业流程及内容(Flowchartandcontent)……………………………………………………………、、…、17、修订权限(AUTHORITYOFMODIFICATION)………………………………………………………………28、附件(ATTACHMENT)…………………………………………………………………………………………、28、1附件一(PCBA)……………………………………………………………………………………、、、48、2附件二(机构类)……………………………………………………………………………………、428、3附件三(其它)………………………………………………………………………………………、52PCBA检验规范目得(Purpose)建立产品外观目视检验标准,使产品检验之判定有所依循,同时藉由检验资料得回馈分析建立良好得workmanship,防止不良之发生、Toestablishthestandardinspectionofproductcosmeticforoperationtofollow,andestablishwellworkmanshipbyfeedbackandanalyzingtheinspectiondocumenttovoidfailure、范围(Scope)本规范适用于所有产品(含半成品及成品PCBA)得外观目视检验,包含自行生产制造之PCBA,委托外包生产制造之PCBA,以及外购入厂组立或单独包装出货之PCBA等、Itfitsallproduct(containingproductandPCBA)appearanceinspection,includingPCBAmadebyselforbyotherpanyandother、名词解释(Wordsexplanation)无(None)参考文件(Referencedocument)ANS/IPC-A-610D职责(Responsibility)生产单位(Productionunit):负责产品检验之执行、Beresponsiblefordoingproductinspection质量管理部(Qualityunit):负责产品规格之制定及产品品质之抽样检验管制Beresponsibleformakingproductspecificationandcontrollingthespotcheckofproductquality作业流程及内容(Flowchartandcontent)6、1检验前得准备(preparationforinspecting):检验前须先确认所使用得工具,材料,胶,清洁剂等,就是否合乎规定、检验PCBA时必须配戴防静电手套或防静电手环,而成品有外壳部分则不在此限、Beforeinspecting,besureofthetool,material,glue,cleanser,etc、OperatorshouldhavewriststraporelectrostaticgloveforpreventionESD(ElectronicstaticDischarge),butthefinishedgoodwith。6、2若有检验标准未规范得异常现象发生时,不代表该产品允收或拒收,应向值班工程师询问。Itisnotmeanstheproductacceptorrejectthatthestandardofinspectionhavesomeabnormal,butshouldfeedbacktoengineertoconfirm、6、3检验环境要求光线充足,以目视为主,辅以放大镜与卡尺6、4外观检验项目基准参见附件一~三。TheitemofcosmeticinspectionstandardreferenceAppendix1to3、修订权限(Authorityofmodification)本规范由质
