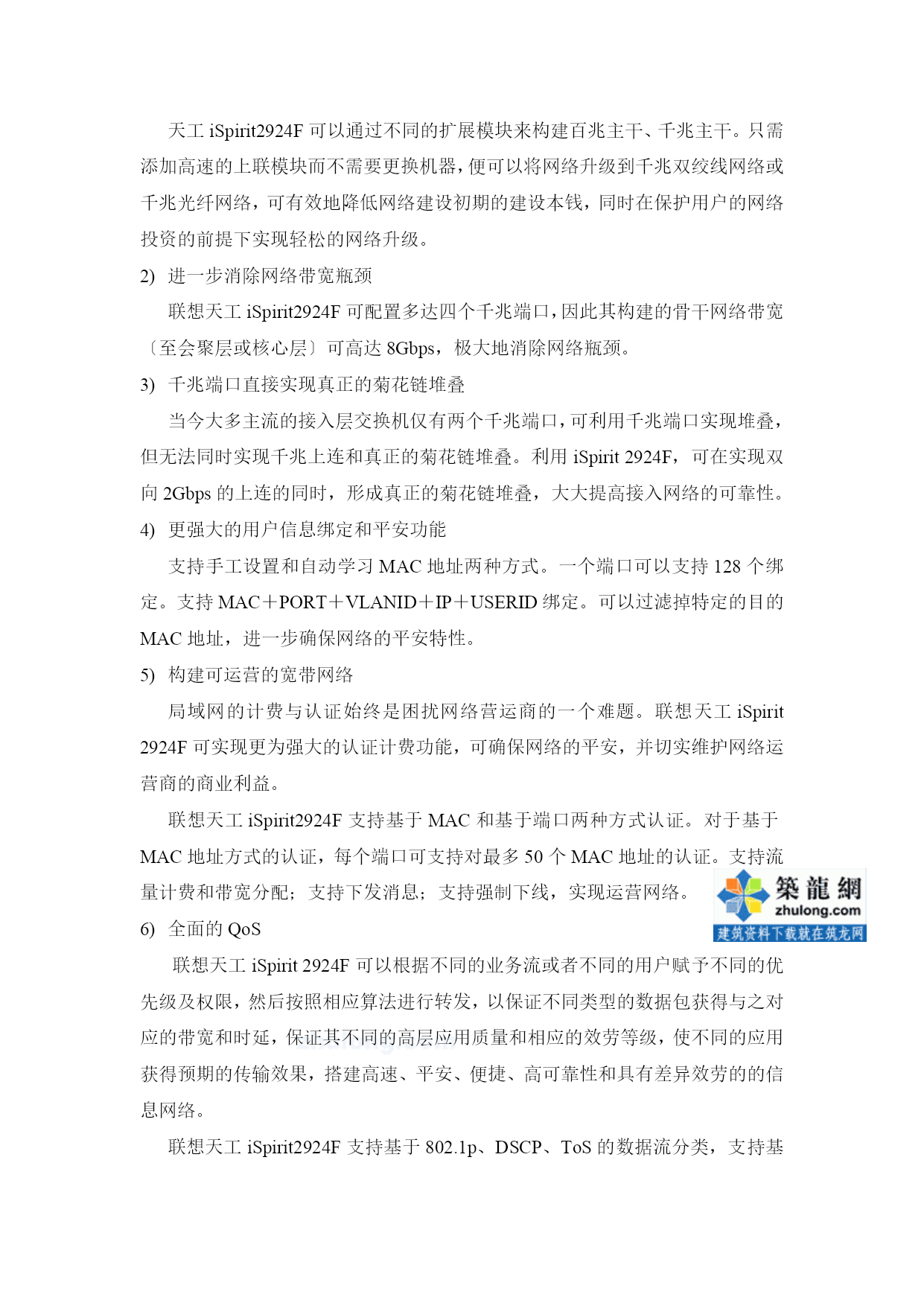

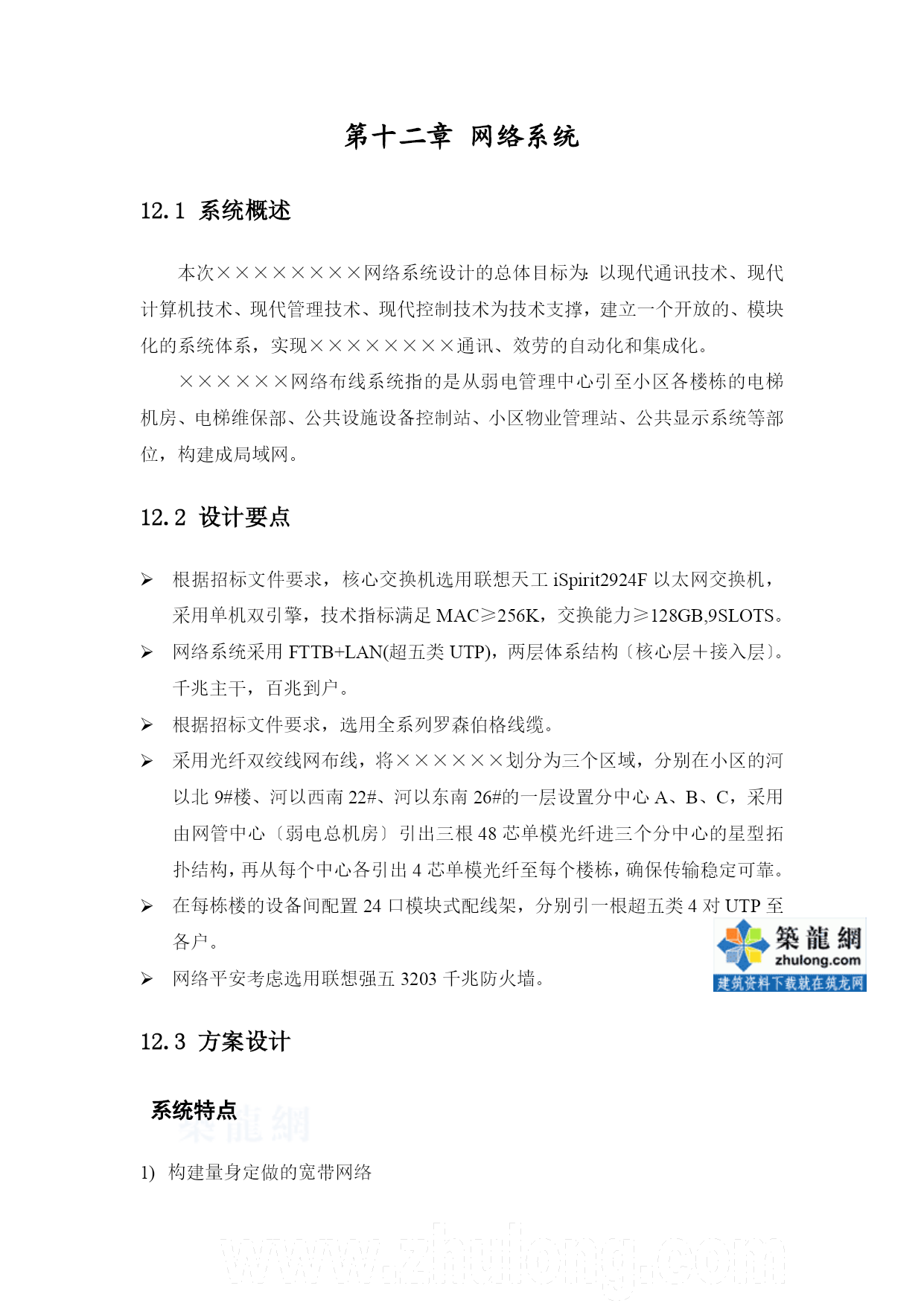

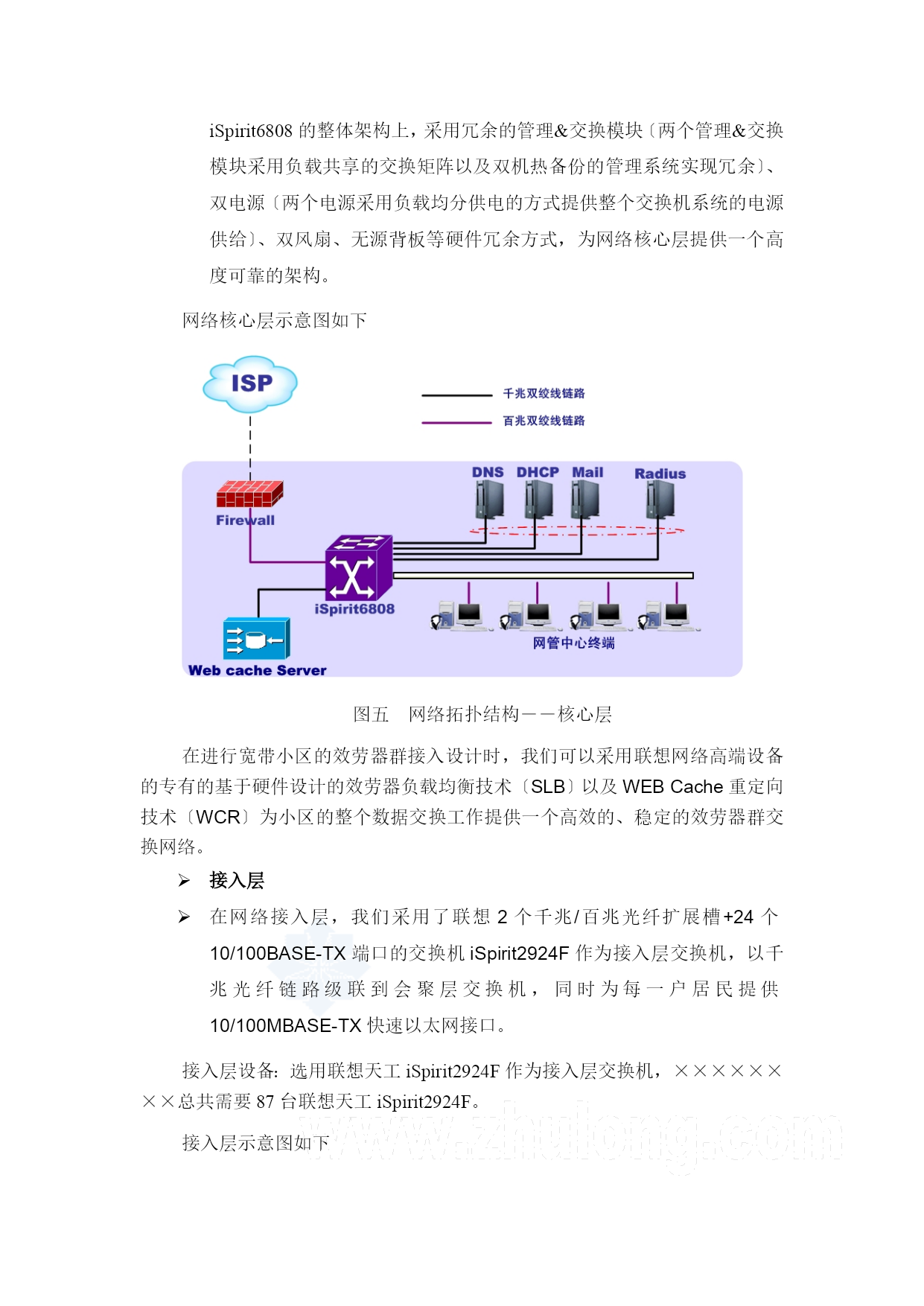

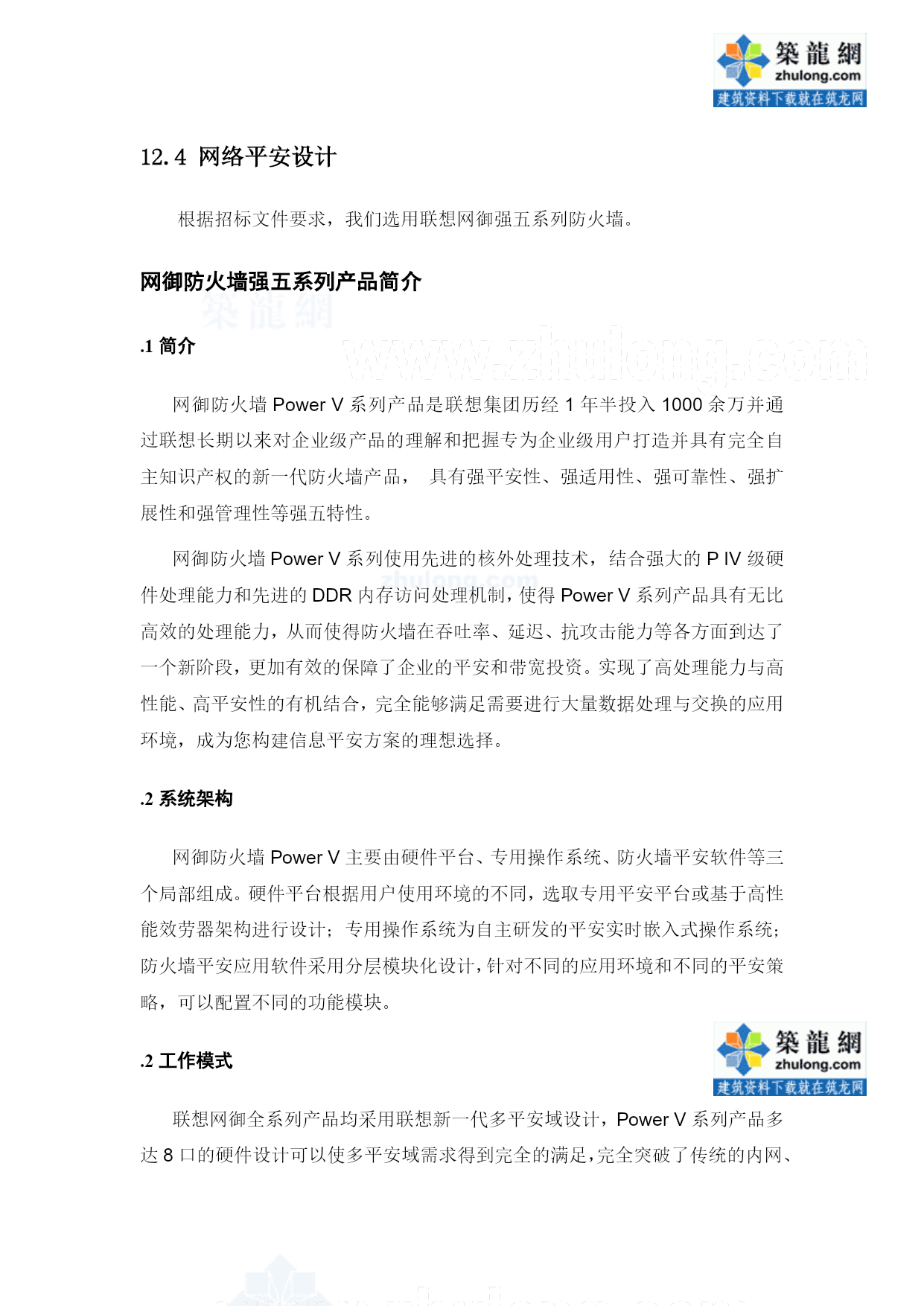

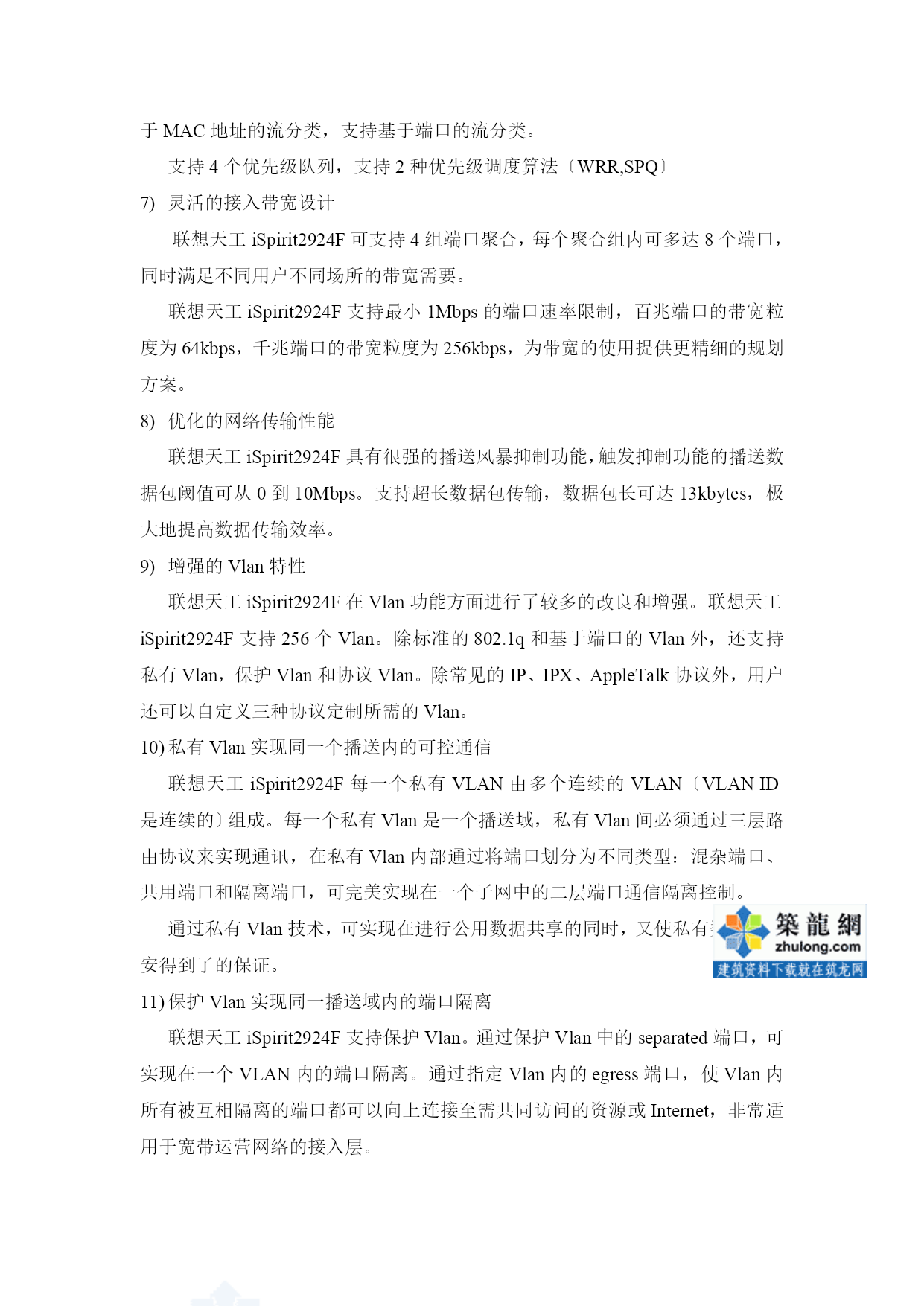

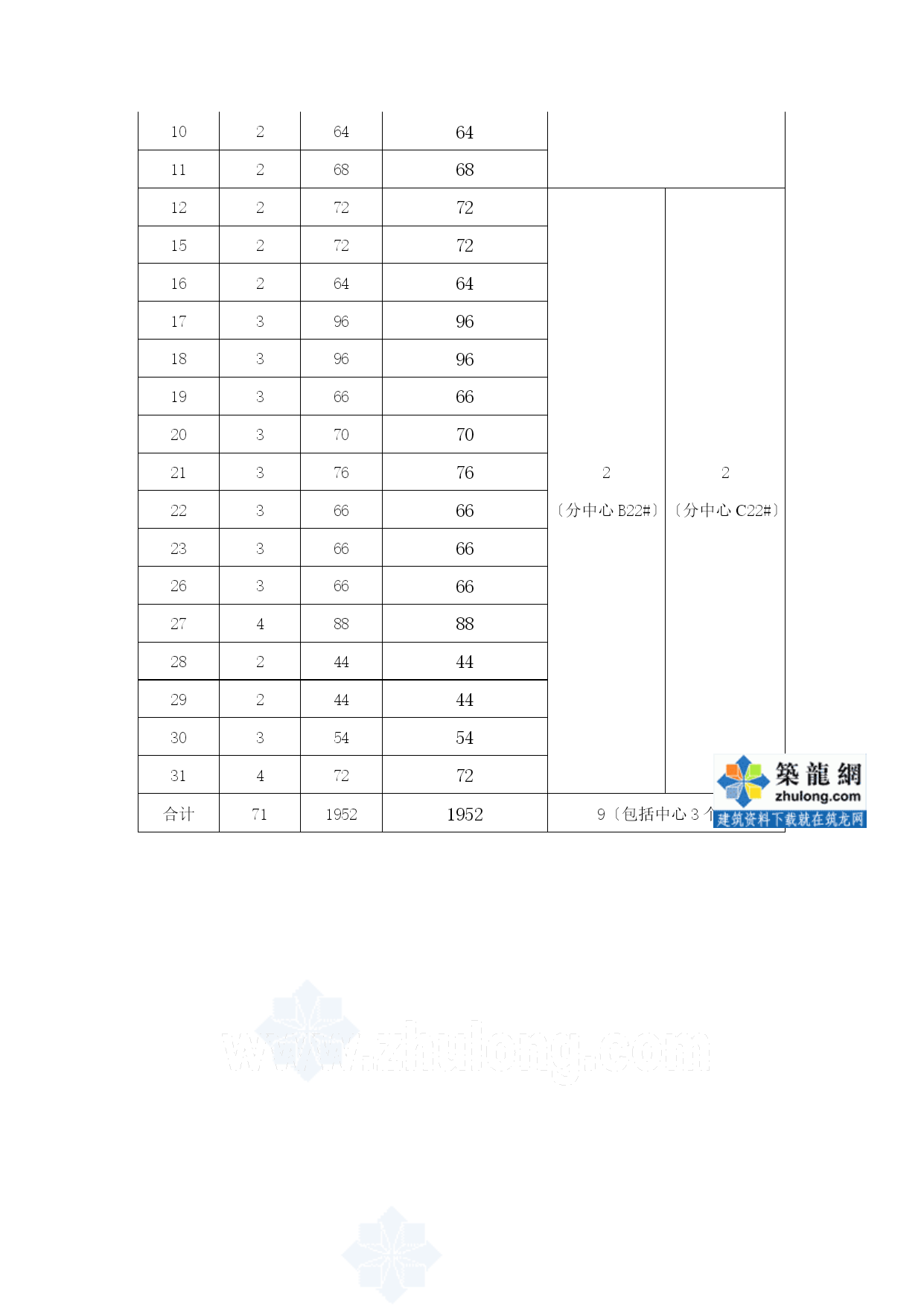

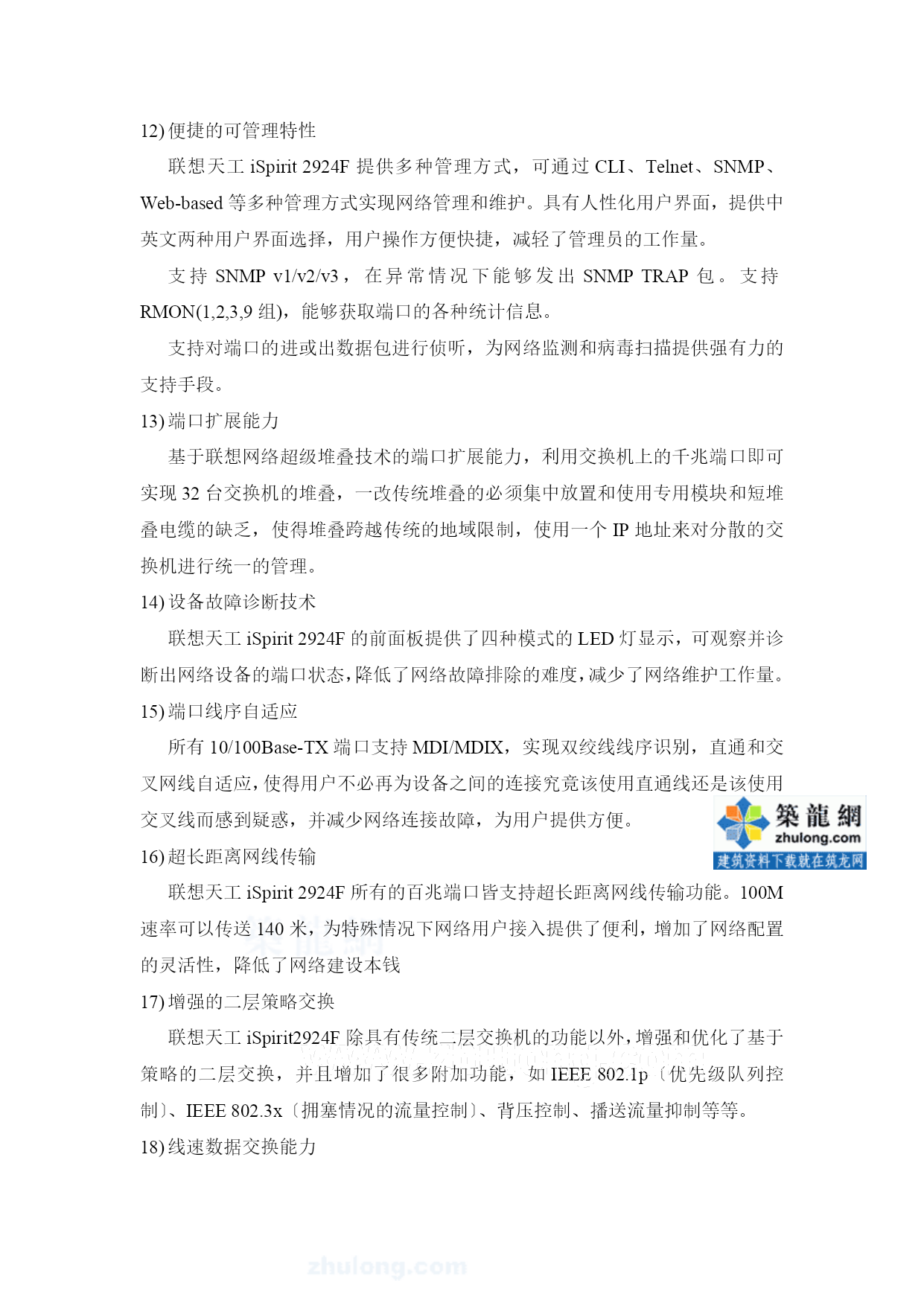

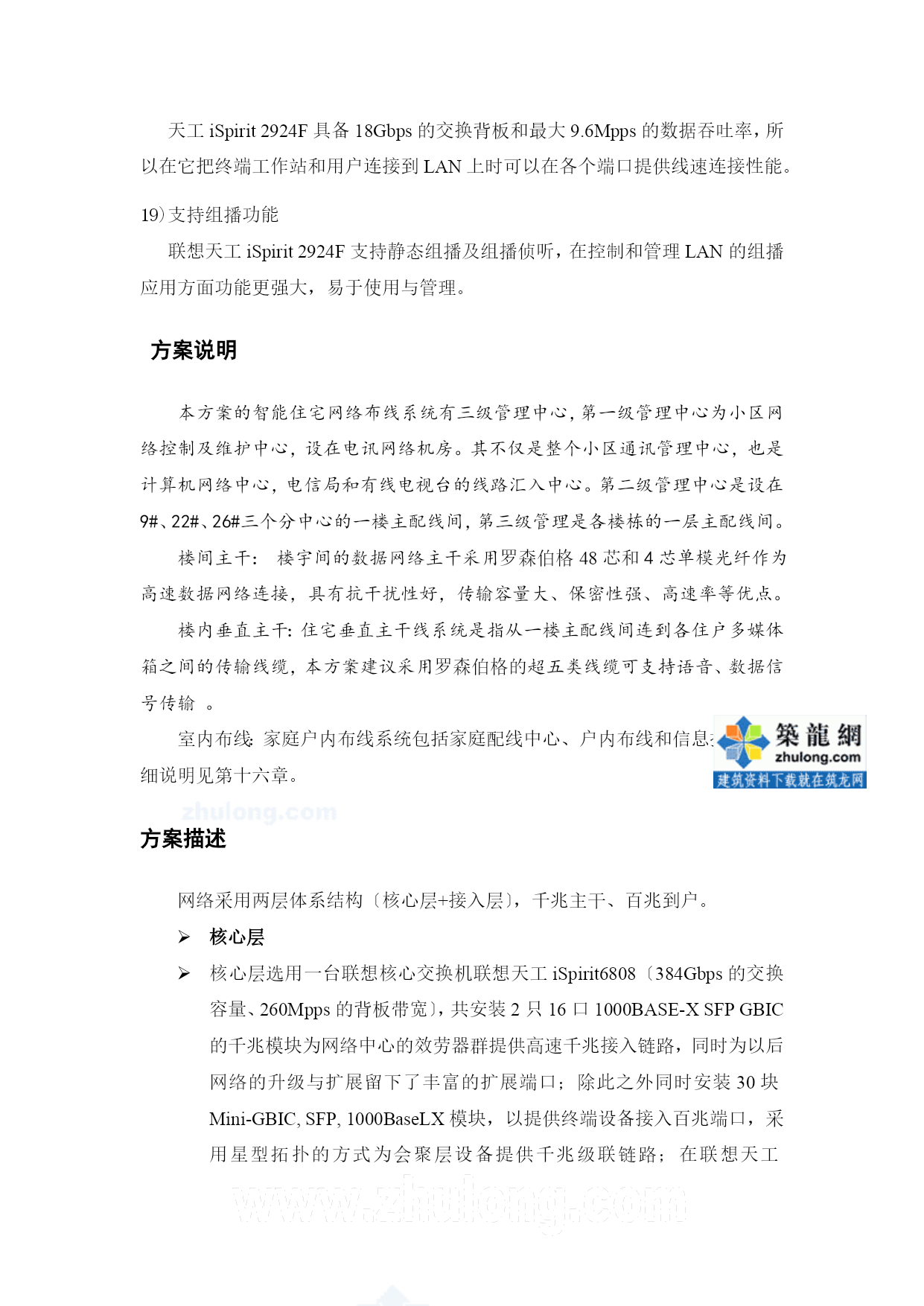

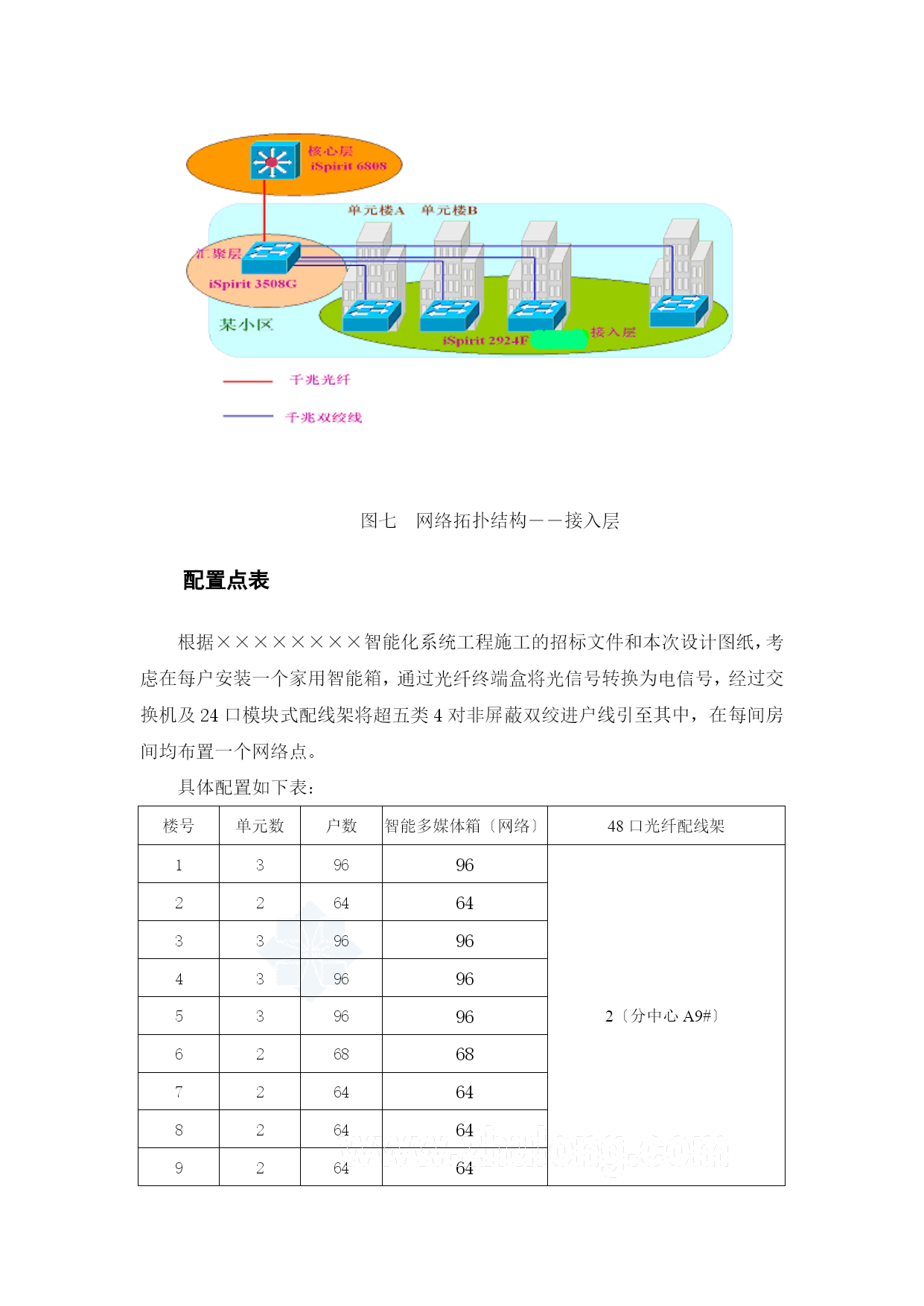

某小区智能化系统工程设计方案2【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）第十二章网络系统12.1系统概述本次××××××××网络系统设计的总体目标为：以现代通讯技术、现代计算机技术、现代管理技术、现代控制技术为技术支撑，建立一个开放的、模块化的系统体系，实现××××××××通讯、效劳的自动化和集成化。××××××网络布线系统指的是从弱电管理中心引至小区各楼栋的电梯机房、电梯维保部、公共设施设备控制站、小区物业管理站、公共显示系统等部位，构建成局域网。12.2设计要点根据招标文件要求，核心交换机选用联想天工iSpirit2924F以太网交换机，采用单机双引擎，技术指标满足MAC≥256K，交换能力≥128GB,9SLOTS。网络系统采用FTTB+LAN(超五类UTP)，两层体系结构〔核心层＋接入层〕。千兆主干，百兆到户。根据招标文件要求，选用全系列罗森伯格线缆。采用光纤双绞线网布线，将××××××划分为三个区域，分别在小区的河以北9#楼、河以西南22#、河以东南26#的一层设置分中心A、B、C，采用由网管中心〔弱电总机房〕引出三根48芯单模光纤进三个分中心的星型拓扑结构，再从每个中心各引出4芯单模光纤至每个楼栋，确保传输稳定可靠。在每栋楼的设备间配置24口模块式配线架，分别引一根超五类4对UTP至各户。网络平安考虑选用联想强五3203千兆防火墙。12.3方案设计系统特点构建量身定做的宽带网络天工iSpirit2924F可以通过不同的扩展模块来构建百兆主干、千兆主干。只需添加高速的上联模块而不需要更换机器，便可以将网络升级到千兆双绞线网络或千兆光纤网络，可有效地降低网络建设初期的建设本钱，同时在保护用户的网络投资的前提下实现轻松的网络升级。进一步消除网络带宽瓶颈联想天工iSpirit2924F可配置多达四个千兆端口，因此其构建的骨干网络带宽〔至会聚层或核心层〕可高达8Gbps，极大地消除网络瓶颈。千兆端口直接实现真正的菊花链堆叠当今大多主流的接入层交换机仅有两个千兆端口，可利用千兆端口实现堆叠，但无法同时实现千兆上连和真正的菊花链堆叠。利用iSpirit2924F，可在实现双向2Gbps的上连的同时，形成真正的菊花链堆叠，大大提高接入网络的可靠性。更强大的用户信息绑定和平安功能支持手工设置和自动学习MAC地址两种方式。一个端口可以支持128个绑定。支持MAC＋PORT＋VLANID＋IP＋USERID绑定。可以过滤掉特定的目的MAC地址，进一步确保网络的平安特性。构建可运营的宽带网络局域网的计费与认证始终是困扰网络营运商的一个难题。联想天工iSpirit2924F可实现更为强大的认证计费功能，可确保网络的平安，并切实维护网络运营商的商业利益。联想天工iSpirit2924F支持基于MAC和基于端口两种方式认证。对于基于MAC地址方式的认证，每个端口可支持对最多50个MAC地址的认证。支持流量计费和带宽分配；支持下发消息；支持强制下线，实现运营网络。全面的QoS联想天工iSpirit2924F可以根据不同的业务流或者不同的用户赋予不同的优先级及权限，然后按照相应算法进行转发，以保证不同类型的数据包获得与之对应的带宽和时延，保证其不同的高层应用质量和相应的效劳等级，使不同的应用获得预期的传输效果，搭建高速、平安、便捷、高可靠性和具有差异效劳的的信息网络。联想天工iSpirit2924F支持基于802.1p、DSCP、ToS的数据流分类，支持基于MAC地址的流分类，支持基于端口的流分类。支持4个优先级队列，支持2种优先级调度算法〔WRR,SPQ〕灵活的接入带宽设计联想天工iSpirit2924F可支持4组端口聚合，每个聚合组内可多达8个端口，同时满足不同用户不同场所的带宽需要。联想天工iSpirit2924F支持最小1Mbps的端口速率限制，百兆端口的带宽粒度为64kbps，千兆端口的带宽粒度为256kbps，为带宽的使用提供更精细的规划方案。优化的网络传输性能联想天工iSpirit2924F具有很强的播送风暴抑制功能，触发抑制功能的播送数据包阈值可从0到10Mbps。支持超长数据包传输，数据包长可达13kbytes，极大地提高数据传输效率。增强的Vlan特性联想天工iSpirit2924F在Vlan功能方面进行了较多的改良和增强。联想天工iSpirit2924F支持256个Vlan。除标准的802.1q和基于端口的Vlan外，还支持私有Vlan，保护Vlan和协议Vlan。除常见的IP、IPX、AppleTalk协议外，用户还可以自定义三种协议定制所需的Vlan。私有Vlan实现同一个播送内的可控通信联想天工iSpiri
