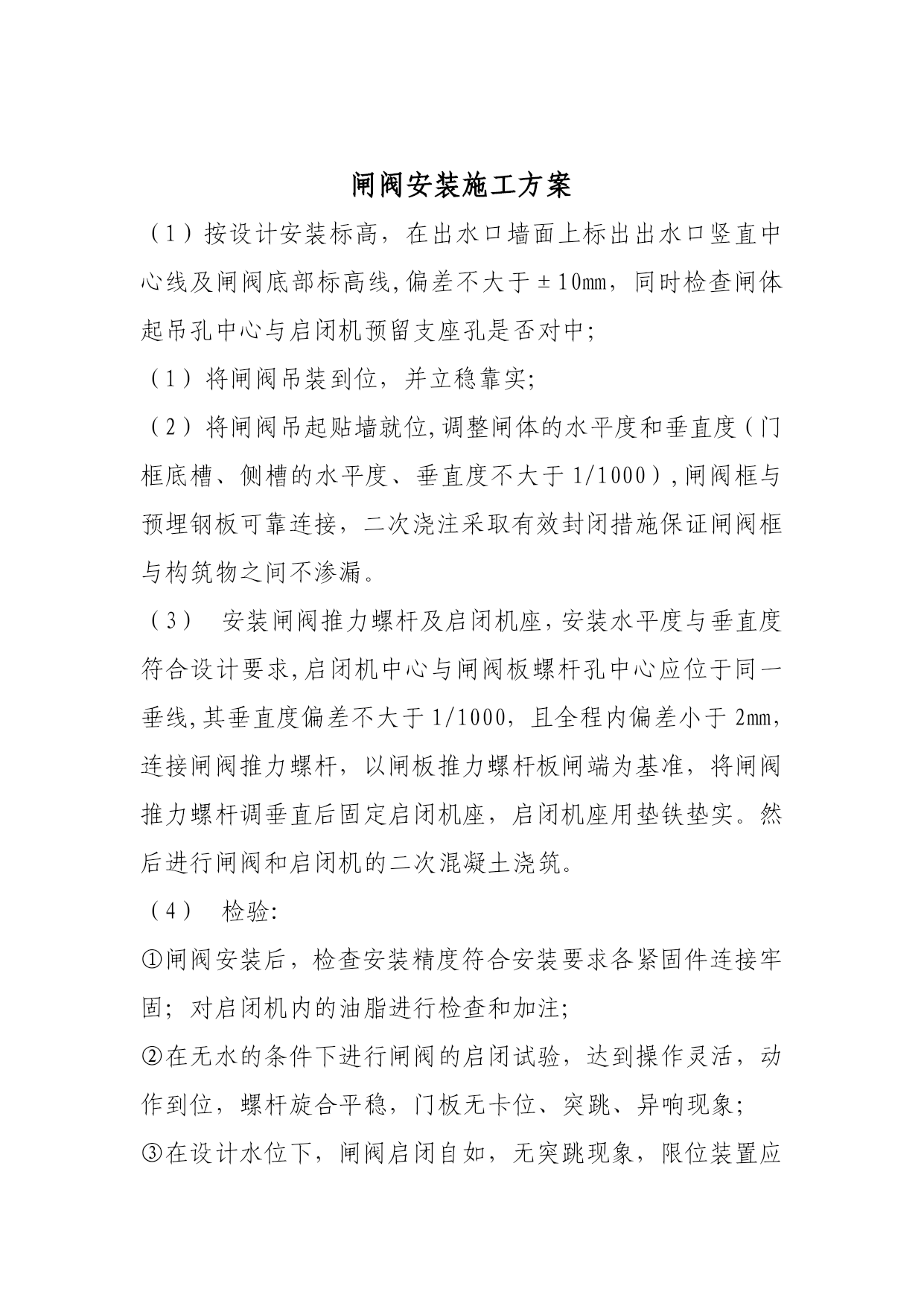

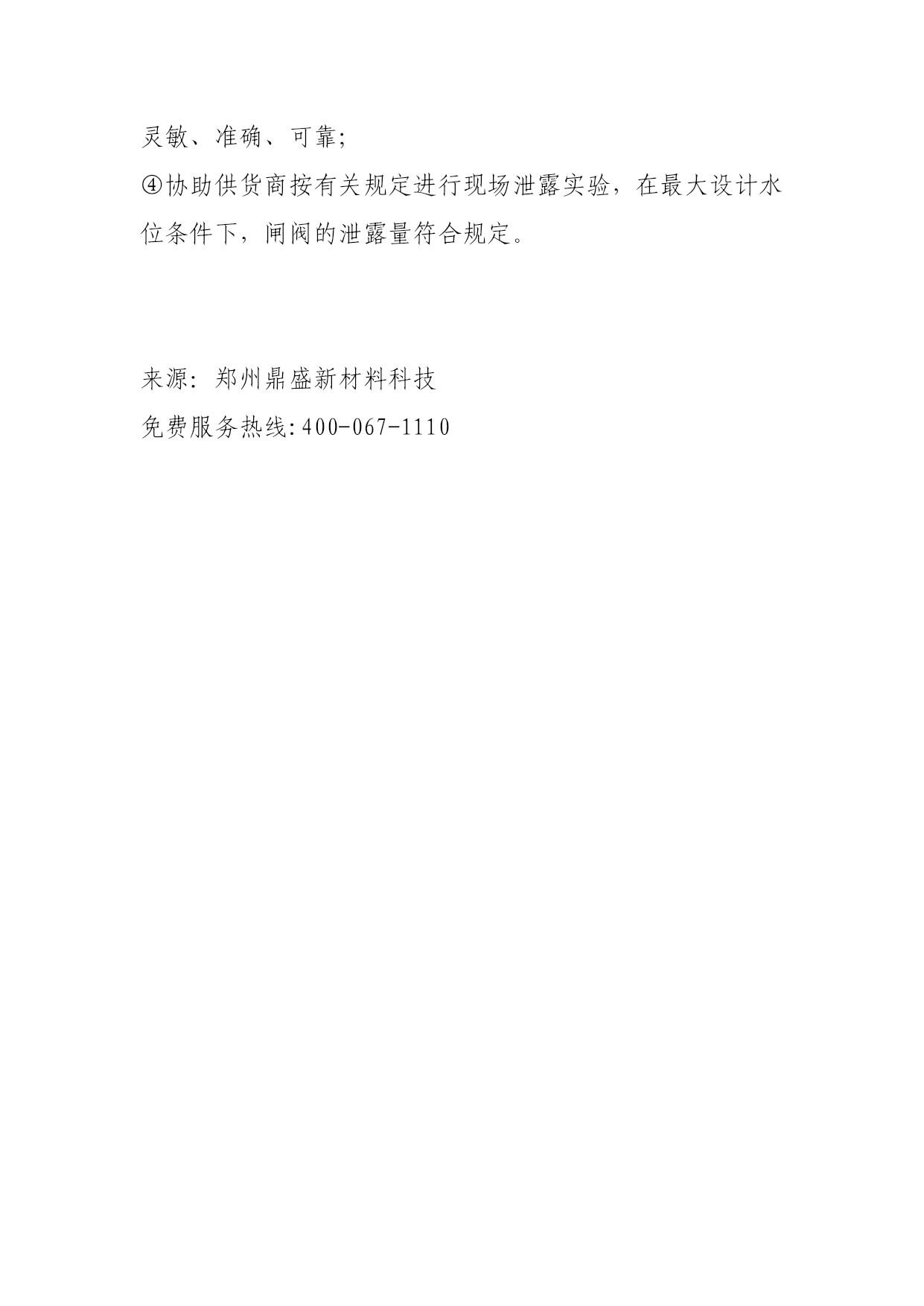

闸阀安装施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）闸阀安装施工方案（1）按设计安装标高，在出水口墙面上标出出水口竖直中心线及闸阀底部标高线,偏差不大于±10mm，同时检查闸体起吊孔中心与启闭机预留支座孔是否对中；将闸阀吊装到位，并立稳靠实；将闸阀吊起贴墙就位,调整闸体的水平度和垂直度（门框底槽、侧槽的水平度、垂直度不大于1/1000）,闸阀框与预埋钢板可靠连接，二次浇注采取有效封闭措施保证闸阀框与构筑物之间不渗漏。安装闸阀推力螺杆及启闭机座，安装水平度与垂直度符合设计要求,启闭机中心与闸阀板螺杆孔中心应位于同一垂线,其垂直度偏差不大于1/1000，且全程内偏差小于2mm，连接闸阀推力螺杆，以闸板推力螺杆板闸端为基准，将闸阀推力螺杆调垂直后固定启闭机座，启闭机座用垫铁垫实。然后进行闸阀和启闭机的二次混凝土浇筑。检验:①闸阀安装后，检查安装精度符合安装要求各紧固件连接牢固；对启闭机内的油脂进行检查和加注;②在无水的条件下进行闸阀的启闭试验，达到操作灵活，动作到位，螺杆旋合平稳，门板无卡位、突跳、异响现象；③在设计水位下，闸阀启闭自如，无突跳现象，限位装置应灵敏、准确、可靠；④协助供货商按有关规定进行现场泄露实验，在最大设计水位条件下，闸阀的泄露量符合规定。来源：郑州鼎盛新材料科技免费服务热线:400-067-1110魏桥纺织股份(魏桥三电）4×240t/h锅炉脱硝工程省煤器安装施工方案审批:中节能六合天融环保科技魏桥三电项目经理部目录TOC\o”1—3”\h\z\uHYPERLINK\l”_Toc288118217”1。工程概况1HYPERLINK\l”_Toc288118218”2。安装前的准备工作1HYPERLINK\l"_Toc288118219”3.省煤器安装的主要工作量2HYPERLINK\l"_Toc288118220”4.省煤器的安装步骤2HYPERLINK\l”_Toc288118220”5.施工防护及安全技术措施5HYPERLINK\l”_Toc288118220"6.焊接质量检测6HYPERLINK\l”_Toc288118227"HYPERLINK\l”_Toc288118220"7。施工的依据7工程概况1.1工程项目名称：魏桥纺织股份热电厂4×240t/h锅炉脱硝工程安装.1。2工程项目地址:山东省邹平县魏桥镇1。3工程范围：魏桥纺织股份热电厂4×240t/h锅炉省煤器工程安装及空预器安装。本方案为5、6、7、8号省煤器安装专项施工方案。1。4工程特点:本工程为改造工程，各机组脱硝系统均利用停机检修时间,工期任务非常艰巨，前期工程和电厂生产同步，对现场的防护工作点多面广，责任重大,需采取可靠的安全防护和文明施工措施.安装前的准备工作1.施工人员的配备:安装工23人，电焊工23人，项目经理、技术负责人、施工负责人、质量员、焊接负责人、安全员、资料员各1人。施工材料的准备：安装时，所需的消耗性材料，如氧气、乙炔、砂轮片、电磨头、焊丝等准备齐全.施工机械的准备:电焊机，角向磨光机，直向磨光机，倒链，起重机，割管器具,部分常用工器具.4。施工作业具备的条件：4.1熟悉图纸和有关资料.凡参加施工的人员，必须在施工前认真细致地阅读已会审过的施工图纸和技术资料,了解生产工艺,明确施工要求。4.2施工场地必须达到“三通一平”即水通、电通、路通和地面平整,施工电源接地、接零良好。4.3现场施工机具设备清点并检查一遍，并按照安装的顺序放好同时做好试运行。4。4管子做好外观的检查，是否有无裂纹、砂眼、夹渣等缺陷，并作出材质标记。管子在使用前应将管道内部清理干净，不留任何杂物.4.5便于省煤器安装的梯子平台应安装就位,安全及施工防护已到位。省煤器安装的主要工作量1、管排及联箱质量的检查、通球、编号；2、上下级管排吊装、焊接；3、上下级进出口联箱安装;4、省煤器两侧护板制作、安装；5、省煤器连通管安装；6、省煤器两侧部分平台的恢复。省煤器的安装步骤：1.施工的主要流程：单根蛇形管水压试验→空气吹扫→通球试验→集箱划线→集箱吊装、就位、找正、固定→基准蛇形管安装→其它蛇形管安装→省煤器蛇形管的整体找正、固定省煤器施工的要点：2.1安装前的准备工作根据图纸清点省煤器蛇形管，对缺陷超差者要做好标记，等待处理。组装前,应进行单片水压试验（视工程情况在锅炉厂或施工现场进行）.试验压力以图纸要求为准，做好试验记录。试验合格后用压缩空气吹净蛇形管内积水。2。1.2省煤器蛇形管组装前，
