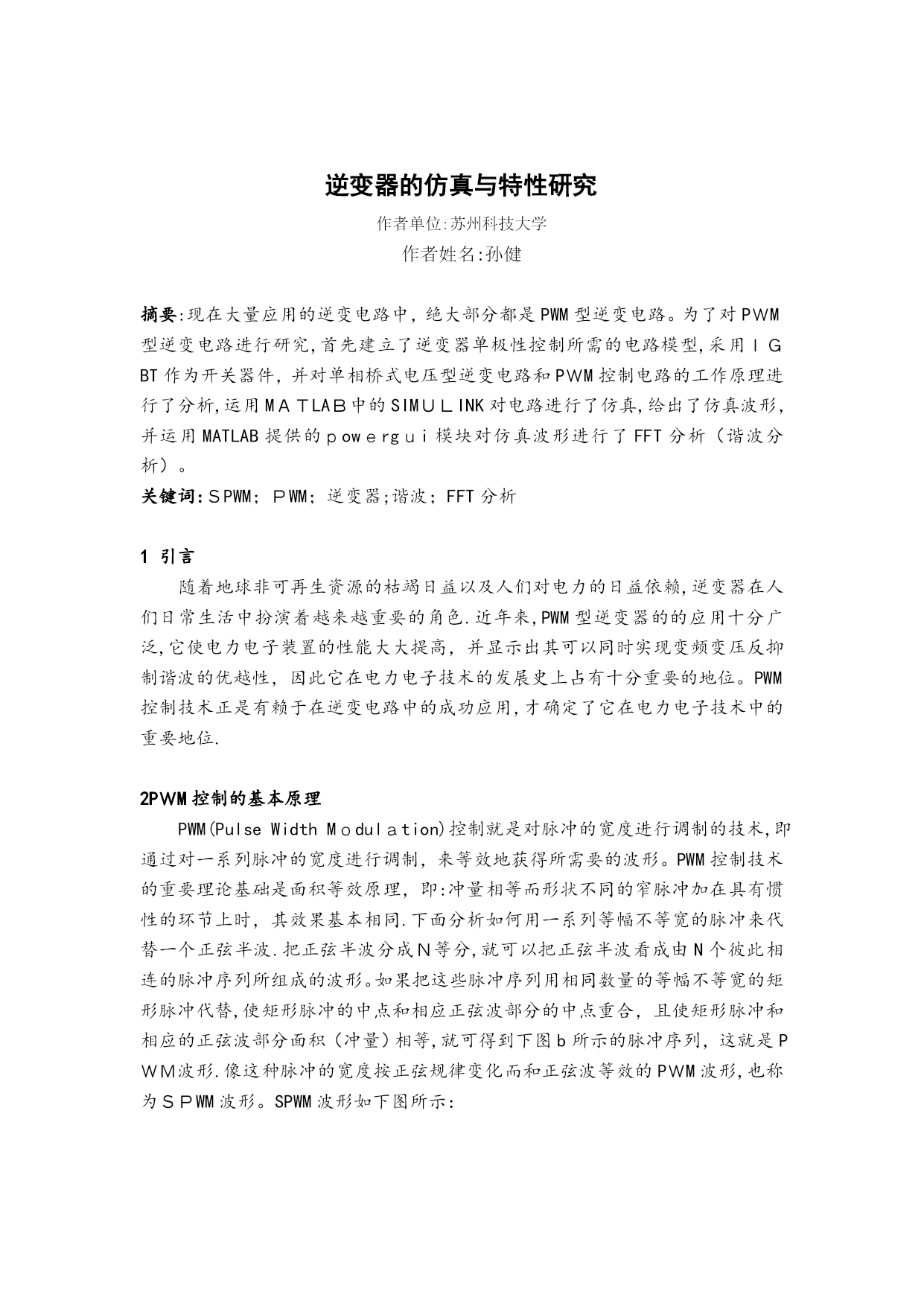

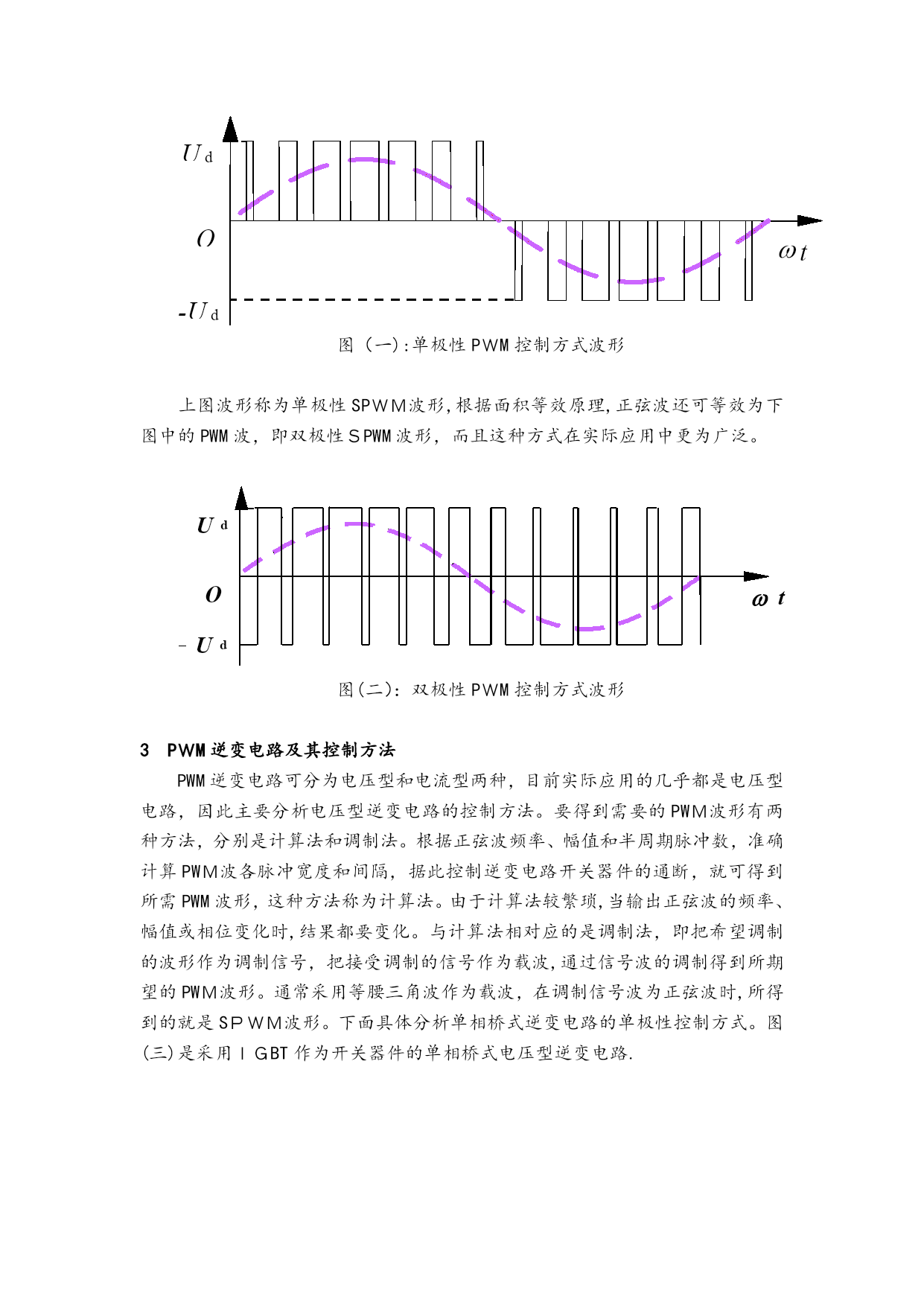

基于PWM的逆变电路分析【实用文档】doc文档可直接使用可编辑，欢迎下载系专业班学号姓名┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉┉试卷类型：Ａ苏州科技大学电力电子技术试卷使用专业年级机电1３考试方式：开卷（√）闭卷（)共１页题号合计得分说明:本课程不进行期末卷面考试，要求按照规定完成一篇科技论文。一、论文的具体要求（1)选择授课过程中的一个具体的技术内容或知识点，自拟论文题目；查找一些技术资料,对所选择的一项技术或一个知识点进行阐述；（2)字数在3０0０以上;A4纸打印；(3）按照科技论文的格式排版。要求包含:标题、作者单位、作者姓名、摘要、关键词、引言、正文、结论、参考文献几部分。（4）基本格式要求如下：标题3号黑体、作者单位用5号宋体,其余均用小四号楷体或仿宋、1。25倍行间距、单栏。层次按1、１.1、1．2、……2、2。1、2．2、……方式排序。二、评分标准(１）优秀:论文内容有理论要有理论和现实意义;观点明确，重点突出;思路清晰,结构合理;有自己的观点；文字通顺，格式完全符合要求。(2）良好：论文内容有一定的理论和现实意义，观点明确；结构合理,逻辑性较强;有自己的观点;文字比较流畅,格式符合要求。(3)中等：论文内容有一定的现实意义;论点基本正确;观点较明确，思路较清晰；有一些自己的观点;文字较流畅，格式基本符合要求。（4）及格:内文内容主要观点正确，结构较合理;叙述欠正确，语言欠流畅;没有自己的观点；格式不太符合要求。(5）不及格:论文内容观点有重大错误;完全抄袭他人；结构与观点不相符;内容有常识性错误；内容空洞、层次混乱、条理不清。逆变器的仿真与特性研究作者单位:苏州科技大学作者姓名:孙健摘要:现在大量应用的逆变电路中，绝大部分都是PWM型逆变电路。为了对PＷM型逆变电路进行研究,首先建立了逆变器单极性控制所需的电路模型,采用ＩＧBT作为开关器件，并对单相桥式电压型逆变电路和PＷM控制电路的工作原理进行了分析,运用MＡＴLAＢ中的SIMＵＬINK对电路进行了仿真,给出了仿真波形，并运用MATLAB提供的ｐowｅrgｕi模块对仿真波形进行了FFT分析（谐波分析）。关键词:ＳPWM；ＰWM；逆变器;谐波；FFT分析1引言随着地球非可再生资源的枯竭日益以及人们对电力的日益依赖,逆变器在人们日常生活中扮演着越来越重要的角色.近年来,PWM型逆变器的的应用十分广泛,它使电力电子装置的性能大大提高，并显示出其可以同时实现变频变压反抑制谐波的优越性，因此它在电力电子技术的发展史上占有十分重要的地位。PWM控制技术正是有赖于在逆变电路中的成功应用，才确定了它在电力电子技术中的重要地位.2PＷM控制的基本原理PWM(PulseWidthMｏdulａtion)控制就是对脉冲的宽度进行调制的技术,即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形。PWM控制技术的重要理论基础是面积等效原理，即:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同.下面分析如何用一系列等幅不等宽的脉冲来代替一个正弦半波.把正弦半波分成Ｎ等分,就可以把正弦半波看成由N个彼此相连的脉冲序列所组成的波形。如果把这些脉冲序列用相同数量的等幅不等宽的矩形脉冲代替,使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等,就可得到下图b所示的脉冲序列，这就是PＷＭ波形.像这种脉冲的宽度按正弦规律变化而和正弦波等效的PＷM波形,也称为ＳＰWM波形。SPWM波形如下图所示：tOUd-Ud图（一):单极性PＷM控制方式波形上图波形称为单极性SPＷＭ波形,根据面积等效原理,正弦波还可等效为下图中的PWM波，即双极性ＳPWM波形，而且这种方式在实际应用中更为广泛。OtUd-Ud图(二）：双极性PＷM控制方式波形PＷM逆变电路及其控制方法PWM逆变电路可分为电压型和电流型两种，目前实际应用的几乎都是电压型电路，因此主要分析电压型逆变电路的控制方法。要得到需要的PWＭ波形有两种方法，分别是计算法和调制法。根据正弦波频率、幅值和半周期脉冲数，准确计算PWＭ波各脉冲宽度和间隔，据此控制逆变电路开关器件的通断，就可得到所需PWM波形，这种方法称为计算法。由于计算法较繁琐,当输出正弦波的频率、幅值或相位变化时,结果都要变化。与计算法相对应的是调制法，即把希望调制的波形作为调制信号，把接受调制的信号作为载波,通过信号波的调制得到所期望的PWＭ波形。通常采用等腰三角波作为载波，在调制信号波为正弦波时,所得到的就是SＰＷＭ波形。下面具体分析单相桥式逆变电路的单极性控制方式。图(三)
