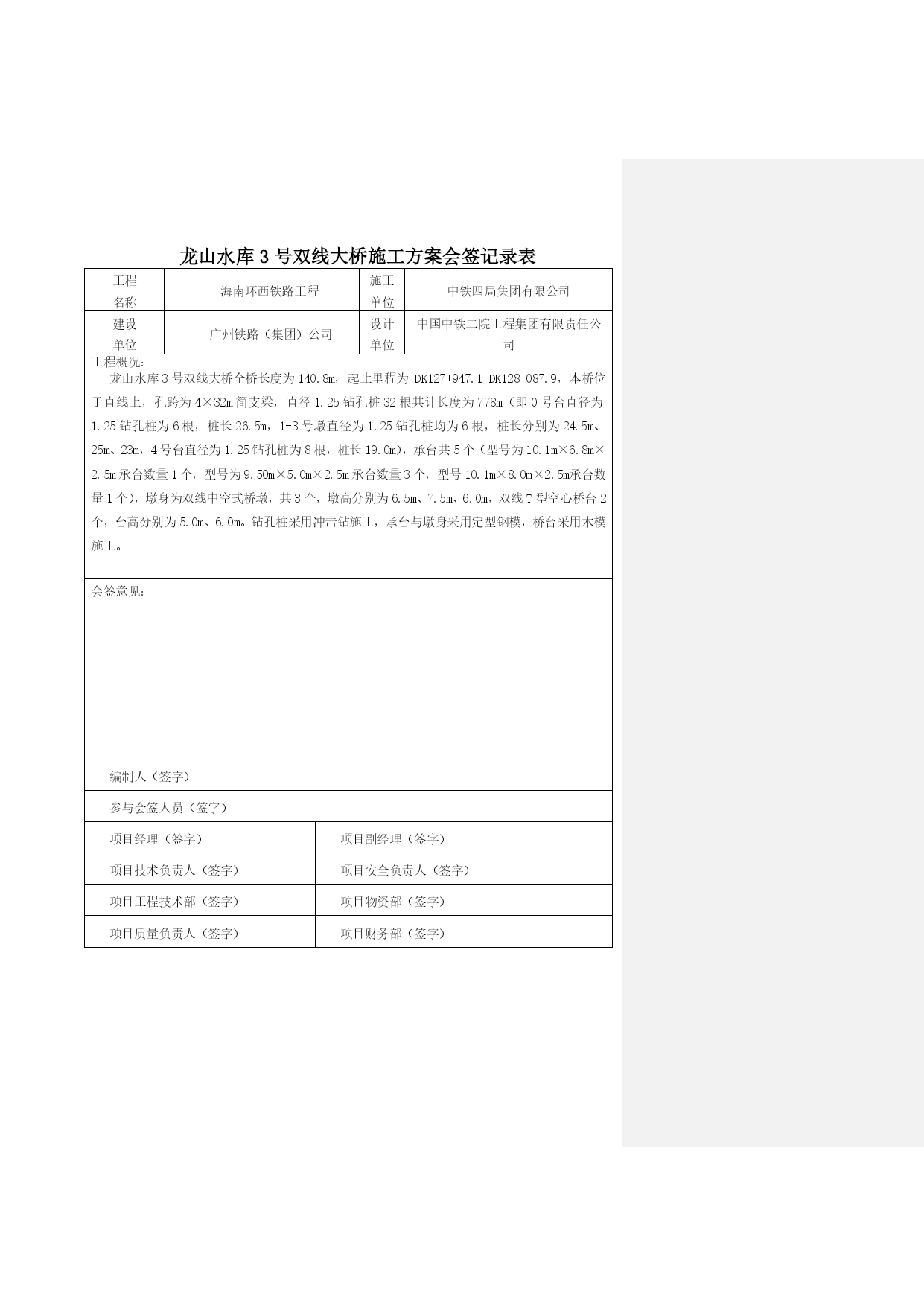

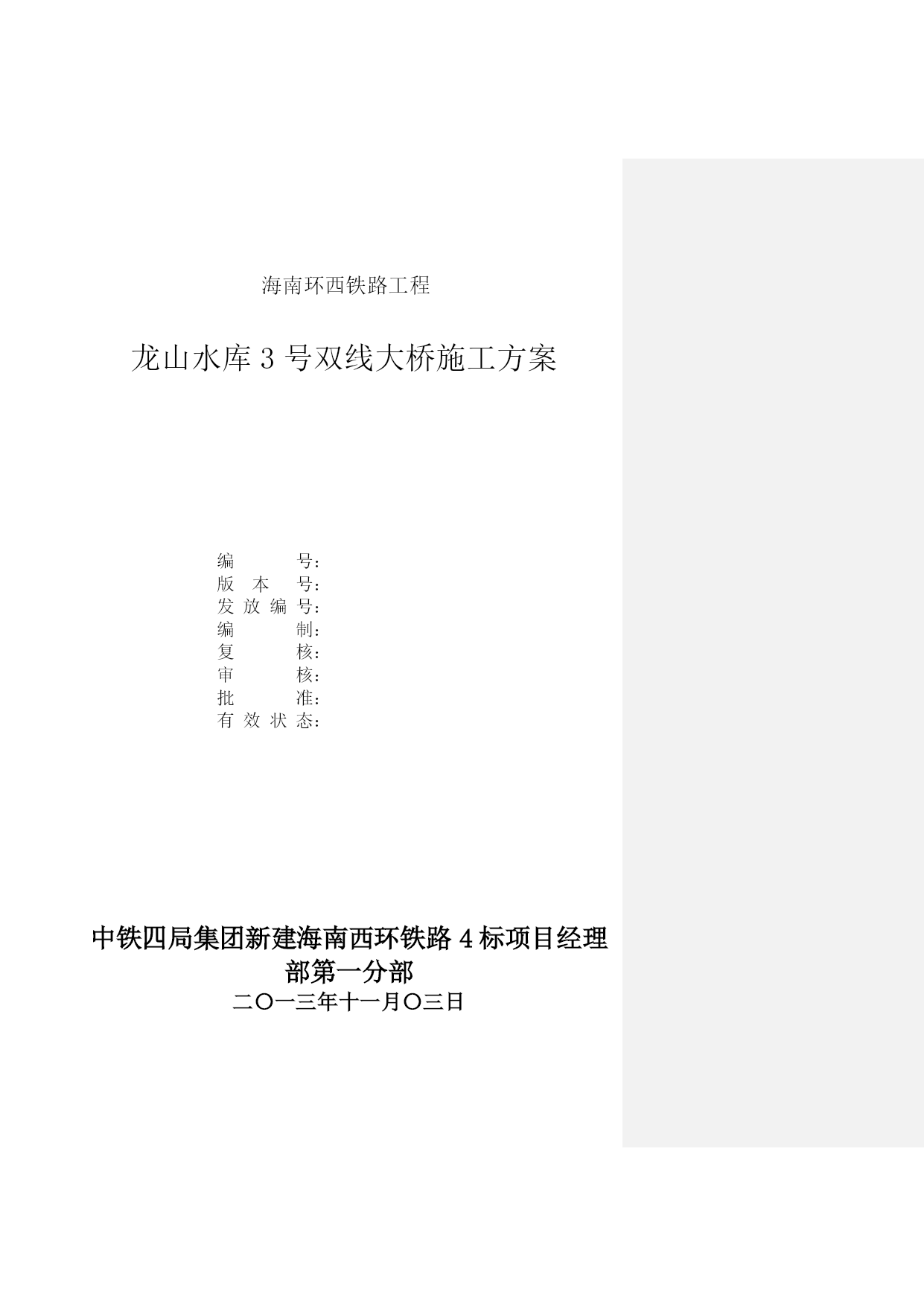

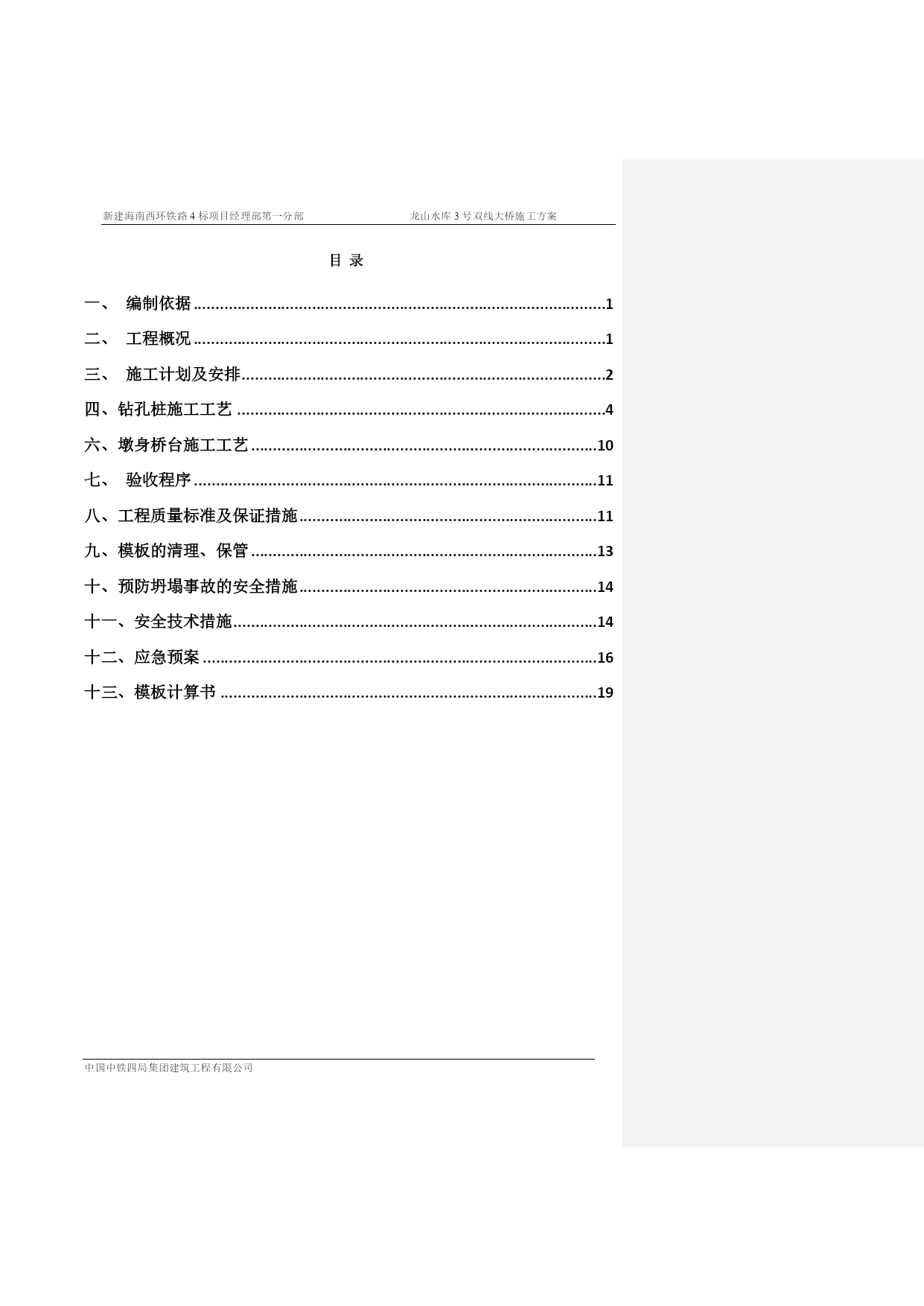

海南环西铁路工程龙山水库3号双线大桥施工方案项目总工：项目经理：中铁四局集团新建海南西环铁路4标项目经理部第一分部二〇一三年十一月〇三日海南环西铁路工程龙山水库3号双线大桥施工方案编号：版本号：发放编号：编制：复核：审核：批准：有效状态：中铁四局集团新建海南西环铁路4标项目经理部第一分部二〇一三年十一月〇三日龙山水库3号双线大桥施工方案会签记录表工程名称海南环西铁路工程施工单位中铁四局集团有限公司建设单位广州铁路（集团）公司设计单位中国中铁二院工程集团有限责任公司工程概况：龙山水库3号双线大桥全桥长度为140.8m，起止里程为DK127+947.1-DK128+087.9，本桥位于直线上，孔跨为4×32m简支梁，直径1.25钻孔桩32根共计长度为778m（即0号台直径为1.25钻孔桩为6根，桩长26.5m，1-3号墩直径为1.25钻孔桩均为6根，桩长分别为24.5m、25m、23m，4号台直径为1.25钻孔桩为8根，桩长19.0m），承台共5个（型号为10.1m×6.8m×2.5m承台数量1个，型号为9.50m×5.0m×2.5m承台数量3个，型号10.1m×8.0m×2.5m承台数量1个），墩身为双线中空式桥墩，共3个，墩高分别为6.5m、7.5m、6.0m，双线T型空心桥台2个，台高分别为5.0m、6.0m。钻孔桩采用冲击钻施工，承台与墩身采用定型钢模，桥台采用木模施工。会签意见：编制人（签字）参与会签人员（签字）项目经理（签字）项目副经理（签字）项目技术负责人（签字）项目安全负责人（签字）项目工程技术部（签字）项目物资部（签字）项目质量负责人（签字）项目财务部（签字）新建海南西环铁路4标项目经理部第一分部龙山水库3号双线大桥施工方案中国中铁四局集团建筑工程有限公司目录TOC\o"1-1"\h\z\uHYPERLINK\l_Toc5679一、编制依据PAGEREF_Toc56791HYPERLINK\l_Toc4934二、工程概况PAGEREF_Toc49341HYPERLINK\l_Toc5772三、施工计划及安排PAGEREF_Toc57722HYPERLINK\l_Toc31752四、钻孔桩施工工艺PAGEREF_Toc317524HYPERLINK\l_Toc8409六、墩身桥台施工工艺PAGEREF_Toc840910HYPERLINK\l_Toc2318七、验收程序PAGEREF_Toc231811HYPERLINK\l_Toc8318八、工程质量标准及保证措施PAGEREF_Toc831811HYPERLINK\l_Toc3711九、模板的清理、保管PAGEREF_Toc371113HYPERLINK\l_Toc28930十、预防坍塌事故的安全措施PAGEREF_Toc2893014HYPERLINK\l_Toc30872十一、安全技术措施PAGEREF_Toc3087214HYPERLINK\l_Toc30312十二、应急预案PAGEREF_Toc3031216HYPERLINK\l_Toc6516十三、模板计算书PAGEREF_Toc651619新建海南西环铁路4标项目经理部第一分部龙山水库3号双线大桥施工方案PAGE\*MERGEFORMAT30龙山水库3号双线大桥施工方案编制依据1.1《新建时速200公里客货共线铁路设计暂行规定》（铁建设涵（2005）285号1.2《铁路桥涵设计基本规范》（TB1002.11-2005）1.3《铁路桥涵钢筋混凝土和预应力混凝土结构设计规格》（TB1002.4-2005）1.4《铁路桥涵混凝土和砌体设计规范》（TB1002.4-2005）1.5《铁路桥涵地基和基础设计规范》（TB1002.5-2005）1.6《铁路工程抗震设计规范》（2009年版）（GB50111-2006)1.7《铁路混凝土结构耐久性设计规范》（TB1005-2010）1.8《新建铁路桥上无缝线路设计暂行规定规范》（铁建设涵（2003）205号1.9《铁路工程桩基检测技术规程》（TB10218-2008）1.10《铁路工程水文勘测设计规范》（TB10017-99）1.11《铁路工程环境保护设计规范》（TB10501-98)1.12《铁路技术管理规程》铁道部令第29号1.13《铁路桥涵工程施工安全技术规程》（铁建设（2001
