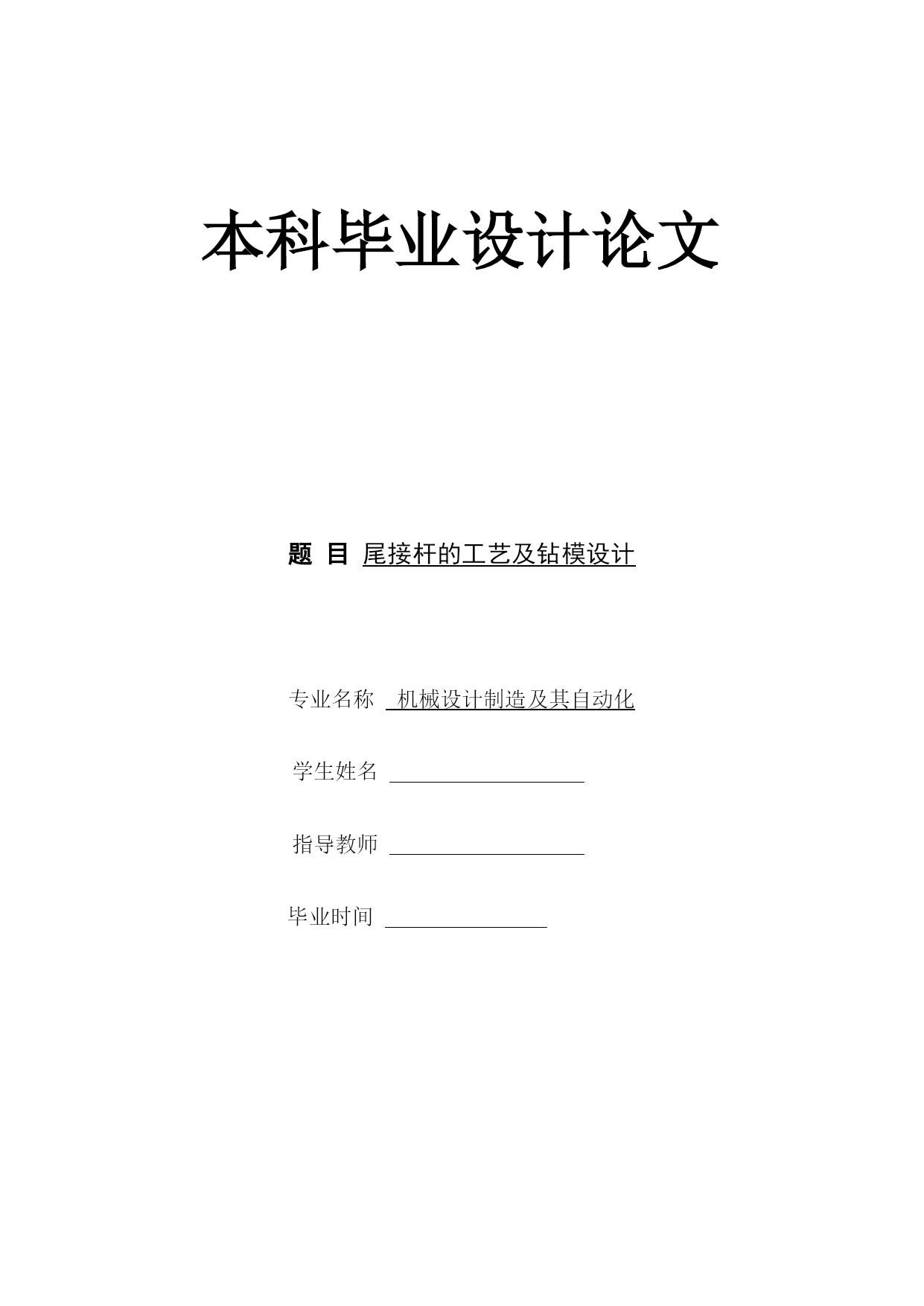

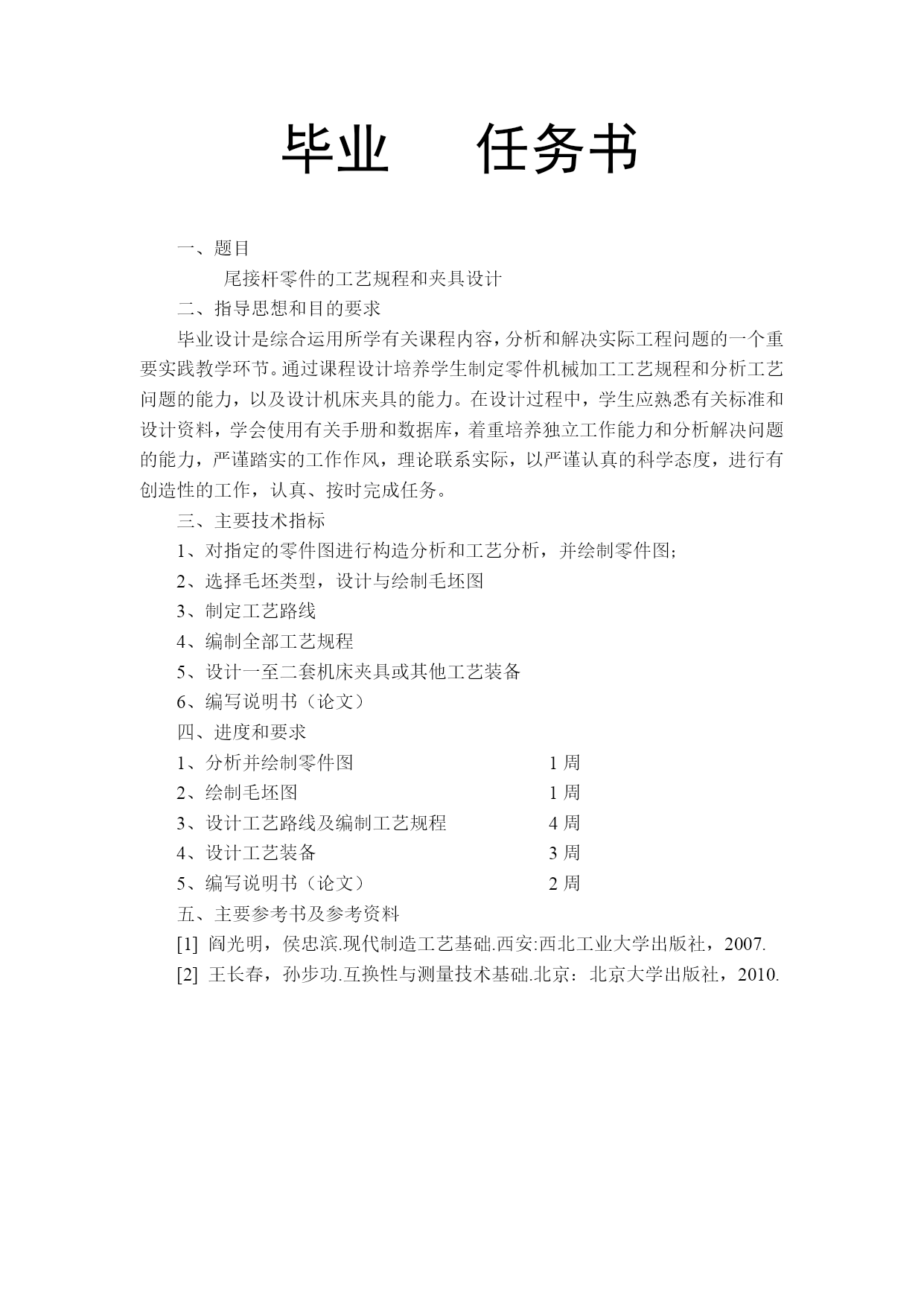

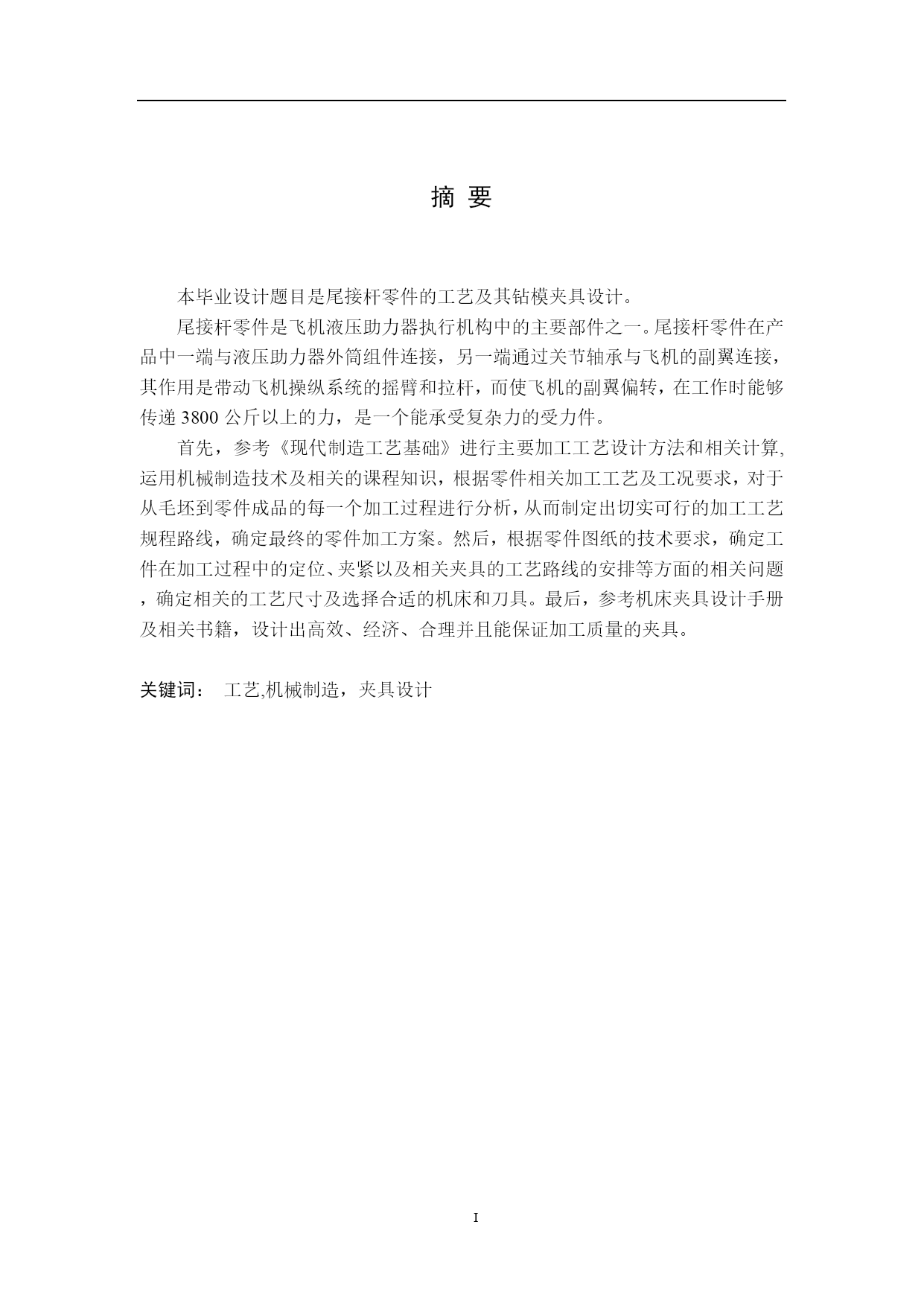

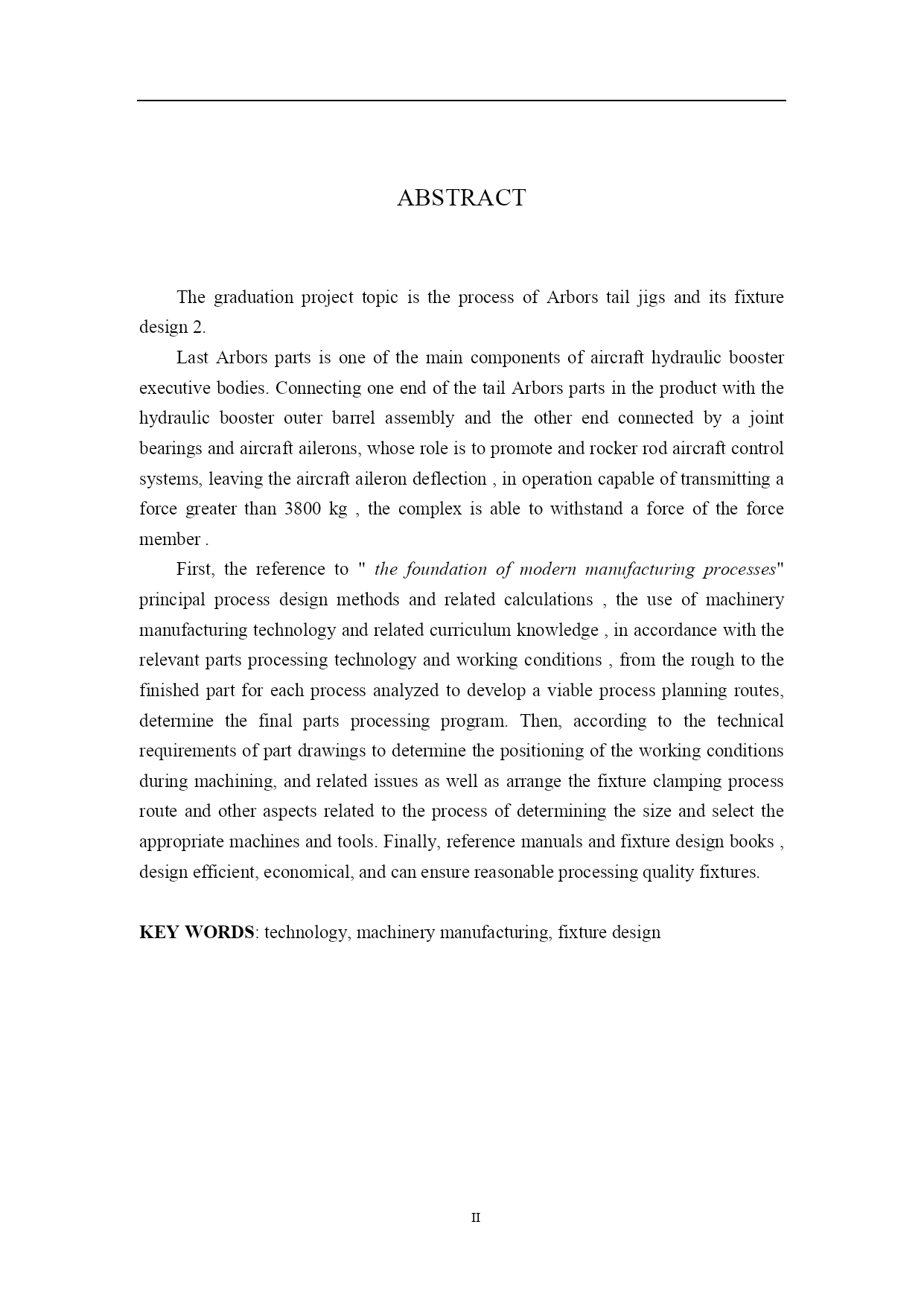

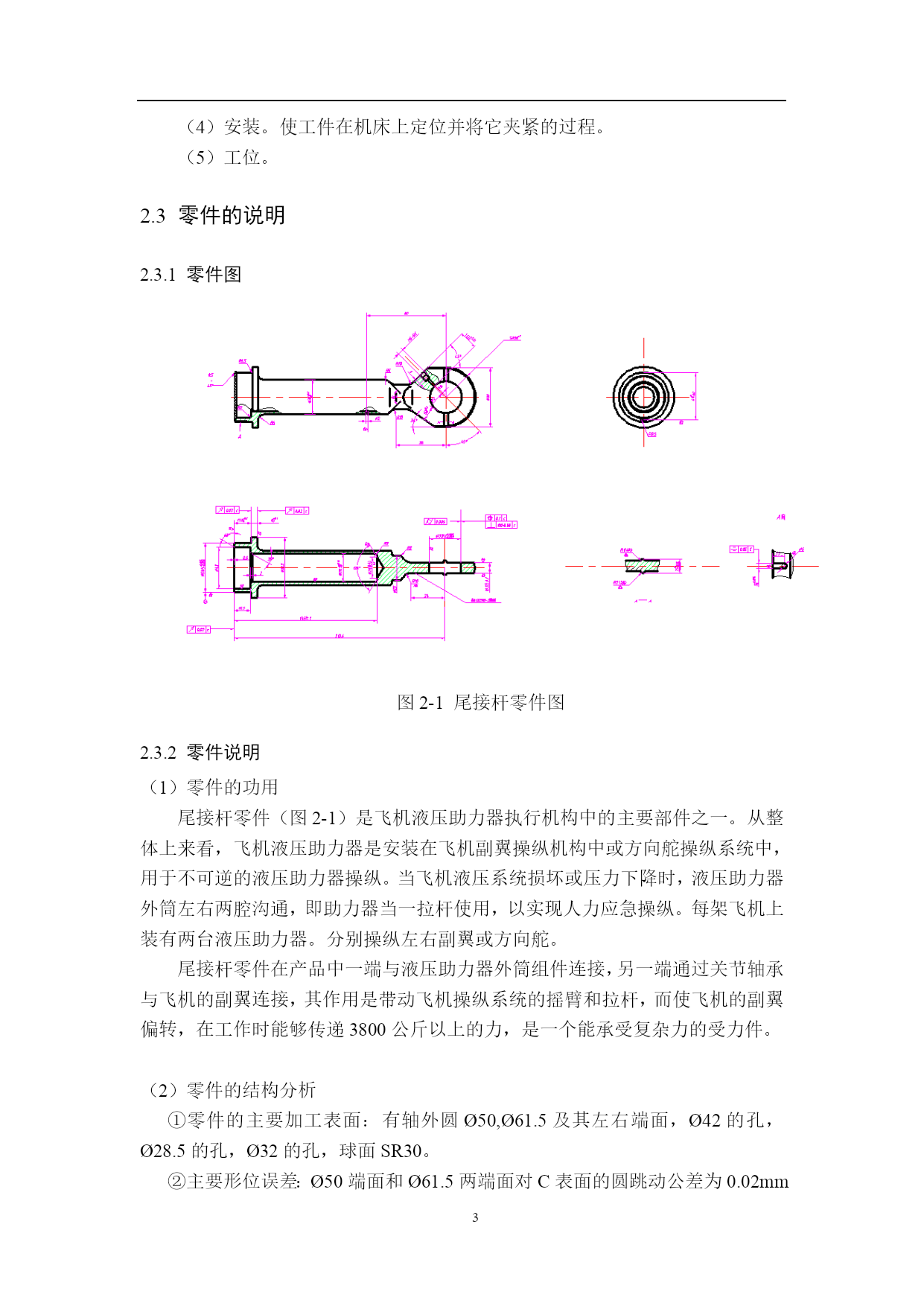

本科毕业设计论文题目尾接杆的工艺及钻模设计专业名称机械设计制造及其自动化学生姓名指导教师毕业时间PAGE\*MERGEFORMATIV毕业任务书一、题目尾接杆零件的工艺规程和夹具设计二、指导思想和目的要求毕业设计是综合运用所学有关课程内容，分析和解决实际工程问题的一个重要实践教学环节。通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库，着重培养独立工作能力和分析解决问题的能力，严谨踏实的工作作风，理论联系实际，以严谨认真的科学态度，进行有创造性的工作，认真、按时完成任务。三、主要技术指标1、对指定的零件图进行构造分析和工艺分析，并绘制零件图；2、选择毛坯类型，设计与绘制毛坯图3、制定工艺路线4、编制全部工艺规程5、设计一至二套机床夹具或其他工艺装备6、编写说明书（论文）四、进度和要求1、分析并绘制零件图1周2、绘制毛坯图1周3、设计工艺路线及编制工艺规程4周4、设计工艺装备3周5、编写说明书（论文）2周五、主要参考书及参考资料[1]阎光明，侯忠滨.现代制造工艺基础.西安:西北工业大学出版社，2007.[2]王长春，孙步功.互换性与测量技术基础.北京：北京大学出版社，2010.摘要本毕业设计题目是尾接杆零件的工艺及其钻模夹具设计。尾接杆零件是飞机液压助力器执行机构中的主要部件之一。尾接杆零件在产品中一端与液压助力器外筒组件连接，另一端通过关节轴承与飞机的副翼连接，其作用是带动飞机操纵系统的摇臂和拉杆，而使飞机的副翼偏转，在工作时能够传递3800公斤以上的力，是一个能承受复杂力的受力件。首先，参考《现代制造工艺基础》进行主要加工工艺设计方法和相关计算,运用机械制造技术及相关的课程知识，根据零件相关加工工艺及工况要求，对于从毛坯到零件成品的每一个加工过程进行分析，从而制定出切实可行的加工工艺规程路线，确定最终的零件加工方案。然后，根据零件图纸的技术要求，确定工件在加工过程中的定位、夹紧以及相关夹具的工艺路线的安排等方面的相关问题，确定相关的工艺尺寸及选择合适的机床和刀具。最后，参考机床夹具设计手册及相关书籍，设计出高效、经济、合理并且能保证加工质量的夹具。关键词：工艺,机械制造，夹具设计ABSTRACTThegraduationprojecttopicistheprocessofArborstailjigsanditsfixturedesign2.LastArborspartsisoneofthemaincomponentsofaircrafthydraulicboosterexecutivebodies.ConnectingoneendofthetailArborspartsintheproductwiththehydraulicboosterouterbarrelassemblyandtheotherendconnectedbyajointbearingsandaircraftailerons,whoseroleistopromoteandrockerrodaircraftcontrolsystems,leavingtheaircraftailerondeflection,inoperationcapableoftransmittingaforcegreaterthan3800kg,thecomplexisabletowithstandaforceoftheforcemember.First,thereferenceto"thefoundationofmodernmanufacturingprocesses"principalprocessdesignmethodsandrelatedcalculations,theuseofmachinerymanufacturingtechnologyandrelatedcurriculumknowledge,inaccordancewiththerelevantpartsprocessingtechnologyandworkingconditions,fromtheroughtothefinishedpartforeachprocessanalyzedtodevelopaviableprocessplanningroutes,determinethefinalpartsprocessingprogram.Then,accordingtothetechnicalrequirementsofpartdrawingstode
