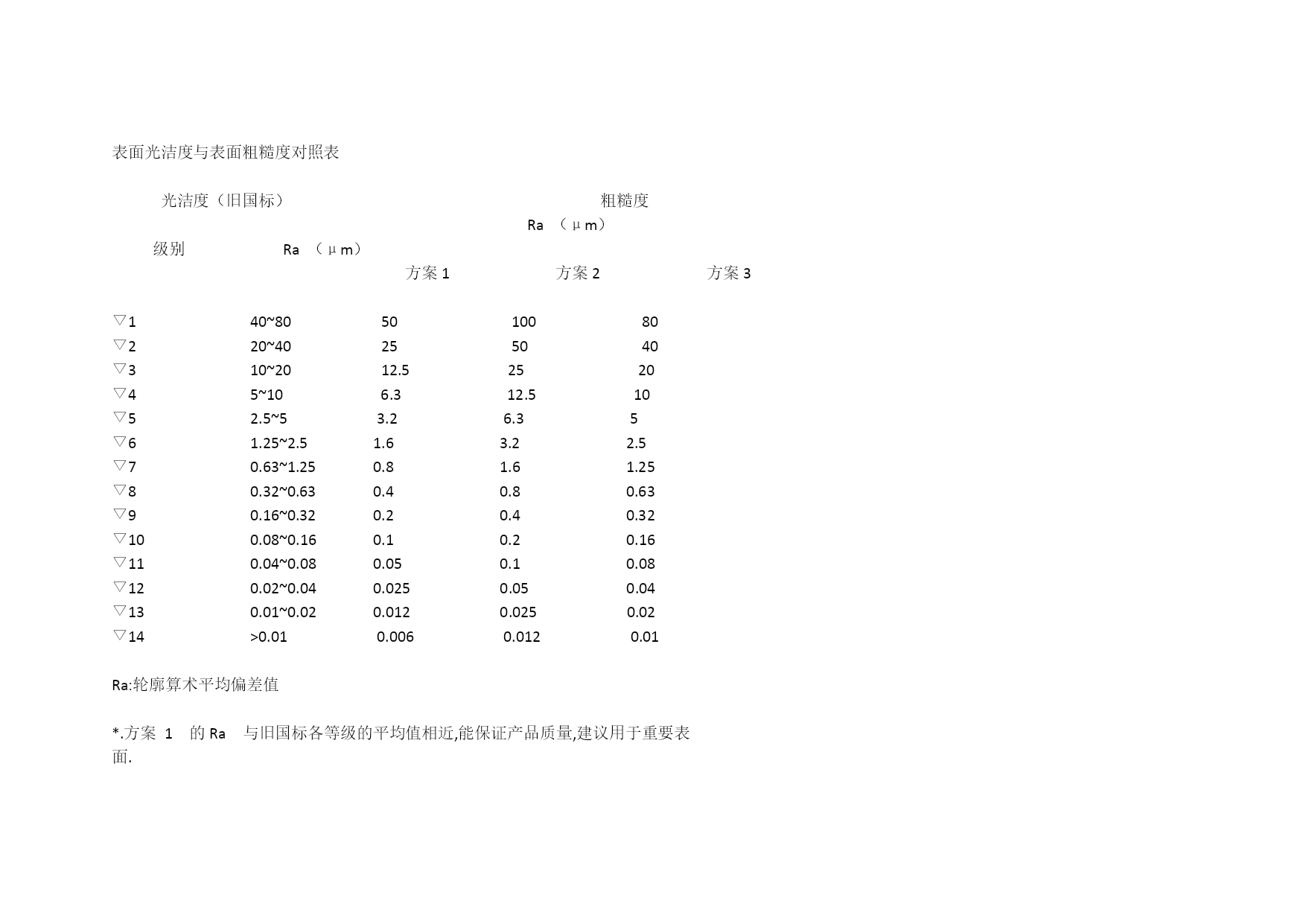

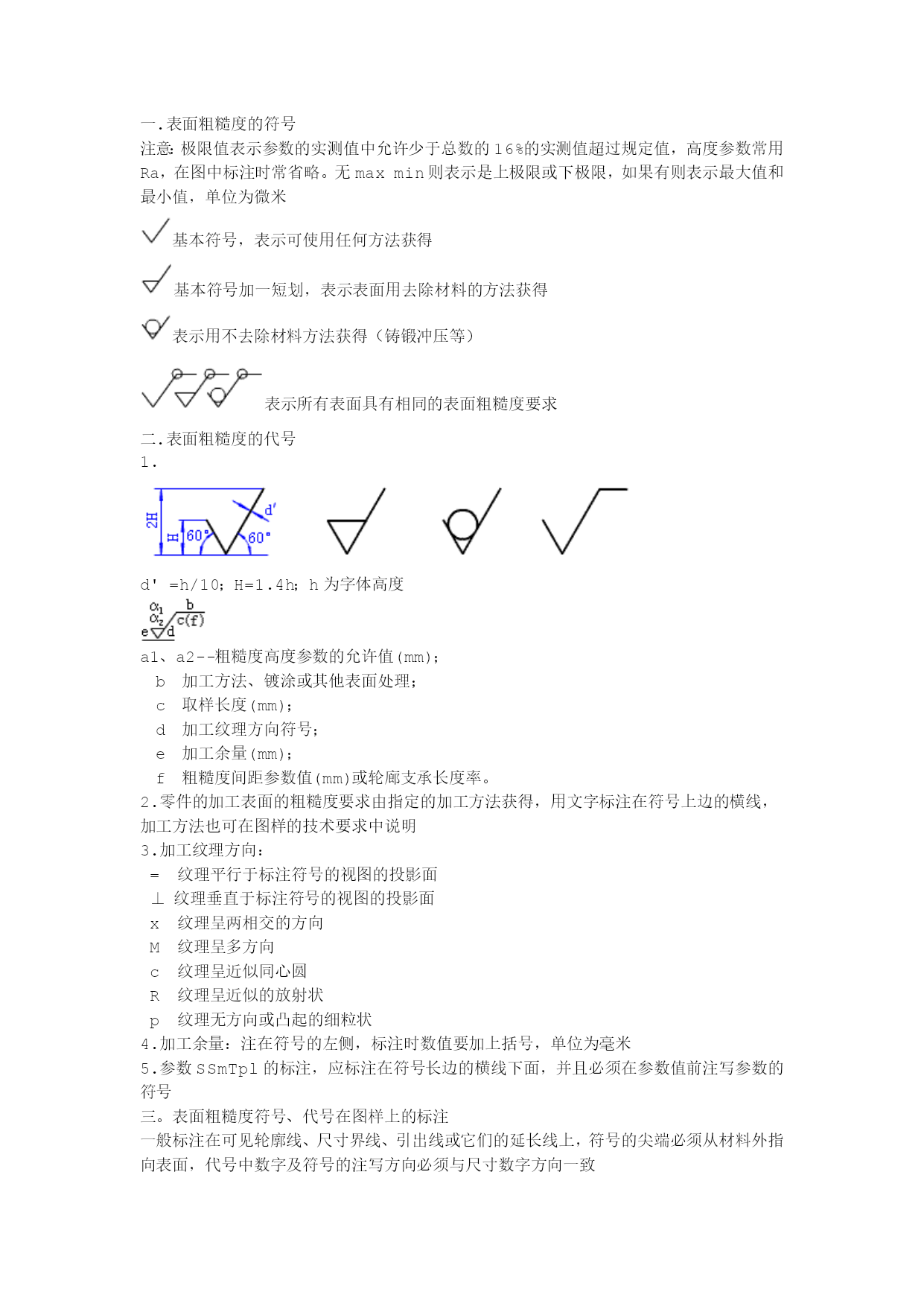

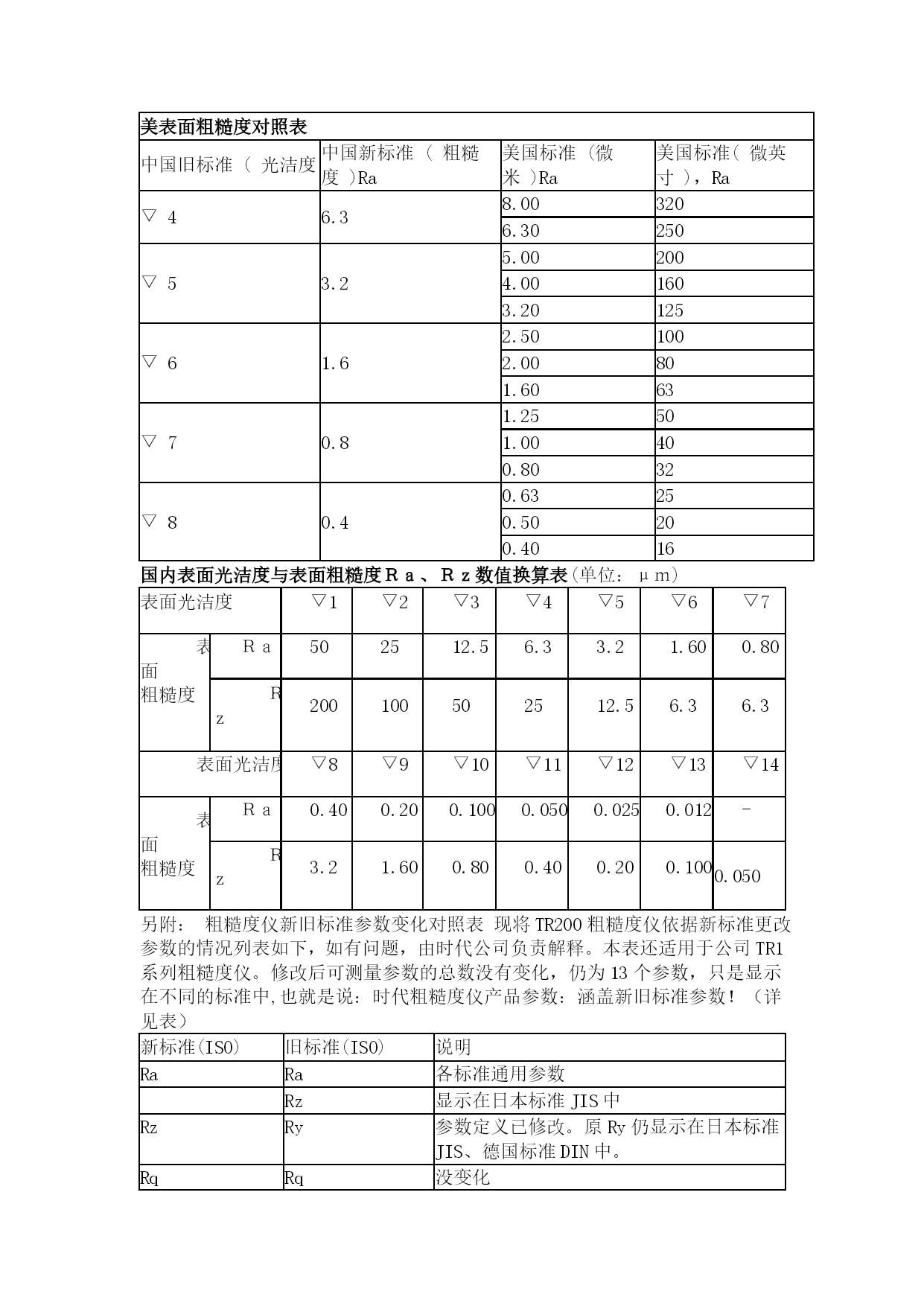

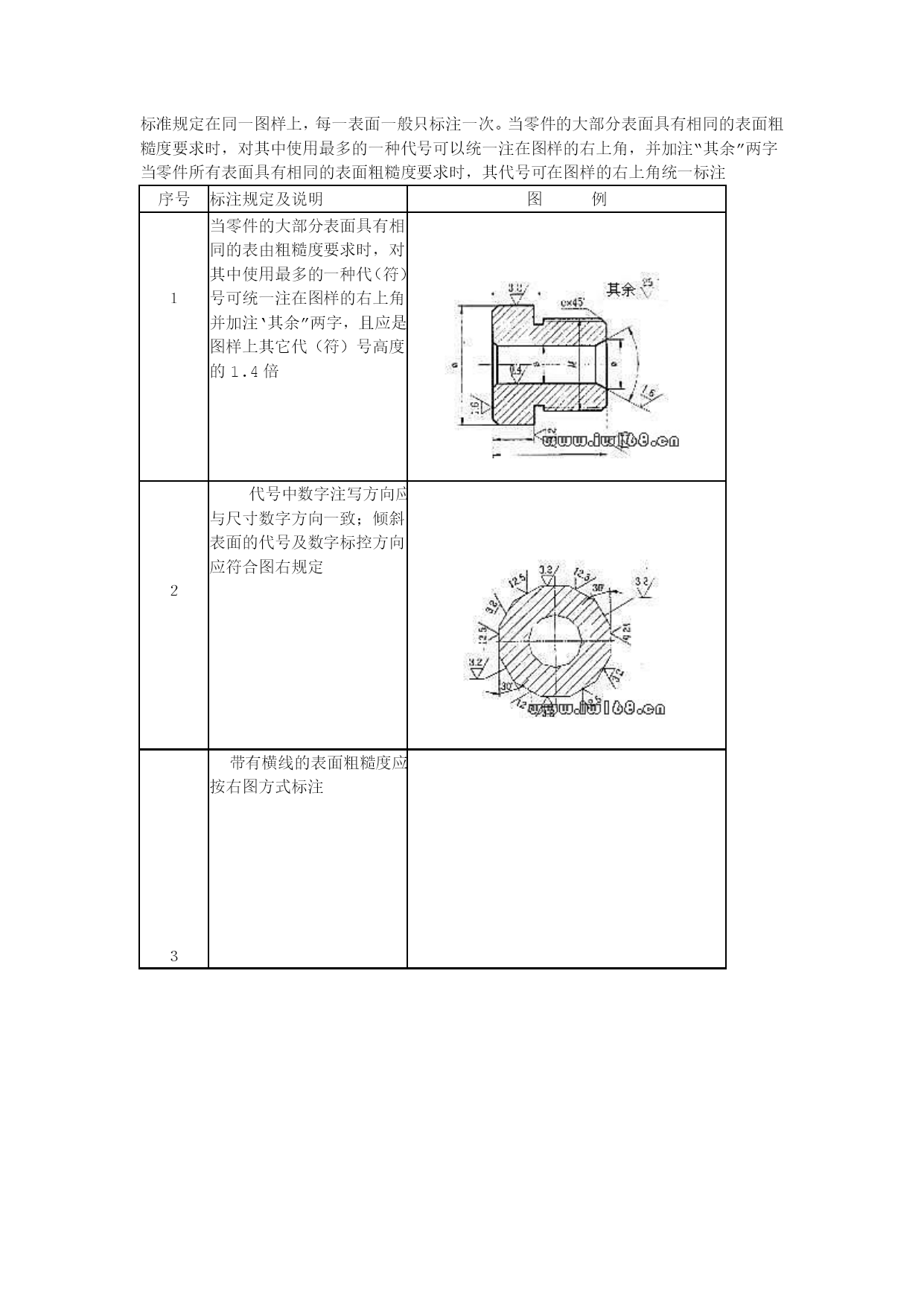

表面光洁度与表面粗糙度对照表最新文档(可以直接使用，可编辑最新文档，欢迎下载）表面光洁度与表面粗糙度对照表光洁度（旧国标）粗糙度Ra（μm）级别Ra（μm）方案1方案2方案3▽140~805010080▽220~40255040▽310~2012.52520▽45~106.312.510▽52.5~53.26.35▽61.25~2.51.63.22.5▽70.63~1.250.81.61.25▽80.32~0.630.40.80.63▽90.16~0.320.20.40.32▽100.08~0.160.10.20.16▽110.04~0.080.050.10.08▽120.02~0.040.0250.050.04▽130.01~0.020.0120.0250.02▽14>0.010.0060.0120.01Ra:轮廓算术平均偏差值*.方案1的Ra与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.**.方案2的Ra比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.***.方案3的Ra与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.****Ra为0.1μm时,其符号如下,余类推.这是日本的光洁度的表示方法，三个倒三角形代表表面光洁度为三花级，Ra＝0.2～0.8，有三个等级，即三花7（相当于Ra0.8）、三花8（相当于Ra0.4）、三花9（相当于Ra0.2），G表示研磨加工。这个概念要讲详细点，首先三角是倒的，这个图应该是日本或者台湾的，现在日本和台湾用的是光洁度▽,▽▽,▽▽▽,▽▽▽▽。▽▽▽▽对应Ra＜0.2；▽▽▽对应Ra=0.2~0.8；▽▽对应Ra=1.6~6.3；▽对应Ra=12.5~50。要到达▽▽▽▽至少要研磨，精度更高的话要超级加工〔例如工作时承受较大变应力作用的重要零件表面、保证精确定心的锥体表面、液压传动用的孔表面、汽缸套的内表面、活塞销的外表面、仪器导轨面、阀的工作面等〕。研磨加工是应用较广的一种光整加工。加工后精度可达IT5级，表面粗糙度可达Ra0.1~0.006μm。既可加工金属材料，也可以加工非金属材料。研磨加工时，在研具和工件表面间存在分散的细粒度砂粒（磨料和研磨剂）在两者之间施加一定的压力，并使其产生复杂的相对运动，这样经过砂粒的磨削和研磨剂的化学、物理作用，在工件表面上去掉极薄的一层，获得很高的精度和较小的表面粗糙度。研磨的方法按研磨剂的使用条件分以下三类：1．干研磨研磨时只需在研具表面涂以少量的润滑附加剂。砂粒在研磨过程中基本固定在研具上，它的磨削作用以滑动磨削为主。这种方法生产率不高，但可达到很高的加工精度和较小的表面粗糙度值(Ra0.02～0.01μm)。2．湿研磨在研磨过程中将研磨剂涂在研具上，用分散的砂粒进行研磨。研磨剂中除砂粒外还有煤油、机油、油酸、硬脂酸等物质。在研磨过程中，部分砂粒存在于研具与工件之间。此时砂粒以滚动磨削为主，生产率高，表面粗糙度Ra0.04～0.02μm，一般作粗加工用，但加工表面一般无光泽。3．软磨粒研磨在研磨过程中，用氧化铬作磨料的研磨剂涂在研具的工作表面，由于磨料比研具和工件软，因此研磨过程中磨料悬浮于工件与研具之间，主要利用研磨剂与工件表面的化学作用，产生很软的一层氧化膜，凸点处的薄膜很容易被磨料磨去。此种方法能得到极细的表面粗糙度(Ra0.02～0.01μm)。最后还有个概念，我们国家以前也用▽后面加数字表示光洁度（GB1031-1968）有14个等级▽14，▽13，▽12，▽11，▽10，▽9，▽8，▽7，▽6，▽5，▽4，▽3，▽2，▽1，与现在大家用的粗糙度对应（GB1031-1983）0.012，0.025，0.05，0.10，0.2，0.4，0.8，1.6，3.2，6.3，12.5，25，50，最后一个没有，请不要将此与日本标准混淆。美表面粗糙度对照表中国旧标准(光洁度)中国新标准(粗糙度)Ra美国标准(微米)Ra美国标准(微英寸)，Ra▽46.38.003206.30250▽53.25.002004.001603.20125▽61.62.501002.00801.6063▽70.81.25501.00400.8032▽80.40.63250.50200.4016国内表面光洁度与表面粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)表面光洁度▽1▽2▽3▽4▽5▽6▽7表面粗糙度Ｒａ502512.56.33.21.600.80Ｒｚ200100502512.56.36.3表面光洁度▽8▽9▽10▽11▽12▽13▽14表面粗糙度Ｒａ0.400.200.1000.0500.0250.012-Ｒｚ3.21.
