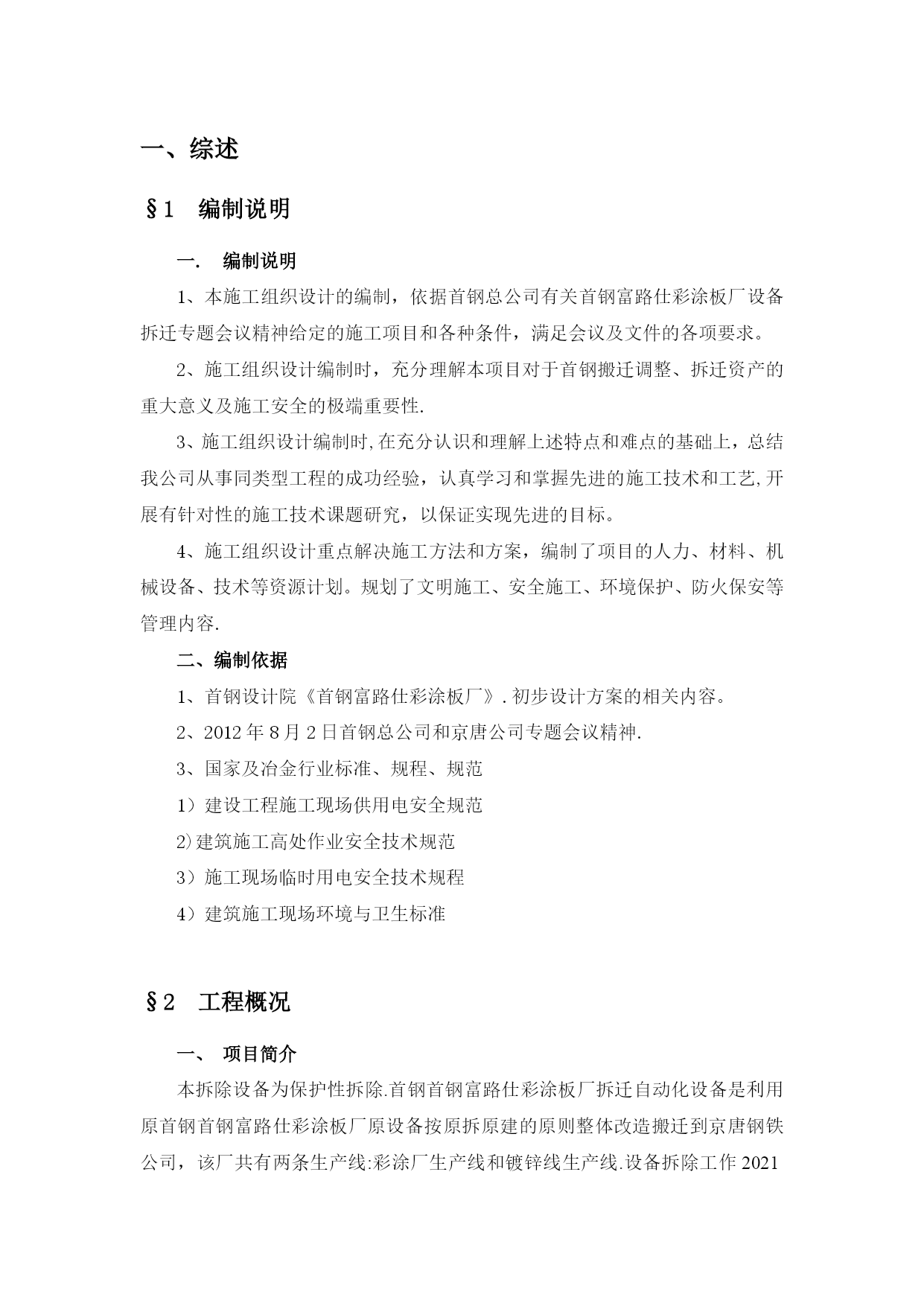

彩涂镀锌拆除施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）首钢富路仕彩涂板厂拆迁工程自动化利旧设备拆除施工组织设计编制单位：首钢自动化信息技术工程事业部田连宝审核:黃辉武键2012年9月18日一、综述§1编制说明一.编制说明1、本施工组织设计的编制，依据首钢总公司有关首钢富路仕彩涂板厂设备拆迁专题会议精神给定的施工项目和各种条件，满足会议及文件的各项要求。2、施工组织设计编制时，充分理解本项目对于首钢搬迁调整、拆迁资产的重大意义及施工安全的极端重要性.3、施工组织设计编制时,在充分认识和理解上述特点和难点的基础上，总结我公司从事同类型工程的成功经验，认真学习和掌握先进的施工技术和工艺,开展有针对性的施工技术课题研究，以保证实现先进的目标。4、施工组织设计重点解决施工方法和方案，编制了项目的人力、材料、机械设备、技术等资源计划。规划了文明施工、安全施工、环境保护、防火保安等管理内容.二、编制依据1、首钢设计院《首钢富路仕彩涂板厂》.初步设计方案的相关内容。2、2012年8月2日首钢总公司和京唐公司专题会议精神.3、国家及冶金行业标准、规程、规范1）建设工程施工现场供用电安全规范2)建筑施工高处作业安全技术规范3）施工现场临时用电安全技术规程4）建筑施工现场环境与卫生标准§2工程概况一、项目简介本拆除设备为保护性拆除.首钢首钢富路仕彩涂板厂拆迁自动化设备是利用原首钢首钢富路仕彩涂板厂原设备按原拆原建的原则整体改造搬迁到京唐钢铁公司，该厂共有两条生产线:彩涂厂生产线和镀锌线生产线.设备拆除工作2021年9月初开始.本次拆除的特点是所有设备及材料全部利旧。自动化设备的拆除按要求现场自动化设备必须先行拆除。控制室设备和过程站设备与工艺设备拆除没有交叉，可灵活撑握拆除时间.由于现场设备量较大,而且分部广泛预计需要30天的时间.总体拆除时间为50天左右.本次共保护性拆除自动化设备385台套件.其中彩涂线20台套,镀锌线365台套。另外还有需要配合其它专业拆除仪表设备100台套左右。电缆拆除量60万米左右。彩涂设备清单序号名称编号1精涂机APLCFCAPLC2精涂机BPLCFCBPLC3烘烤炉温度控制PLCOTCPLC4入口活套远程I/O站IOP—15远程I/O站IOP-26入口液压站远程I/O站IOP-371#辅助过程远程I/O站IOP—482#辅助过程远程I/O站IOP—59涂机液压动力远程I/O站IOP-610后燃烧区域远程I/O站IOP—711初涂机远程I/O站IOP-812精涂机远程I/O站IOP—913出口液压远程I/O站IOP—1014出口活套远程I/O站IOP—1115初涂烘烤炉远程I/O站IOP1—VOEN16精涂烘烤炉远程I/O站IOP2-VOEN17初涂烧烤炉温度控制箱PRIME18精涂烧烤炉温度控制箱FINISH19后燃烧温度控制箱AFTERBURNER20冷敷膜远程I/O站IOP—LAMINATOR镀锌线自动化设备清单序号区域类别箱柜名称编号尺寸入口段一入口段I/O柜1入口段PLC10GA2200×1600×8002液压站13RA101800×1200×40031#2#穿线带19RA101600×1200×4004进口剪操作侧19RB101600×1200×4005进口剪传动侧19RB111200×1000×30061#张力辊和月牙剪19RC101400×1000×3007进口活套19RE101400×1000×400二入口机旁箱1进口段1＃卷车19LA10800×600×2502进口段1＃穿线带19LA11600×500×2503进口段1#剪19LA12500×500×2504进口段2#剪及穿带线19LB10800×600×2505进口段2#剪19LB11500×500×2506进口段废带头移出19LC10300×300×2007进口段夹送辊19LC11400×400×2008进口段闪光焊机19LC12400×400×2009废钢移出系统月牙剪19LC13400×600×20010进口段预清洗19LD10400×600×20011进口段废带头移出19LD11310×85×7512进口段活套19LE10400×400×20013进口段液压装置13LA10400×400×20014入口主操作台11PA600×2000×800三接线箱1液压阀台HY01-—1＃穿带线13YA102液压阀台HY01—-2＃穿带线13YA113液压阀台HY03-—1、2#剪13YA124液压阀台装置13YA135进口段气动阀台PN0119YA106进口段气动阀台PN0219YA117进口段气动阀台PN0319YA128进口段液压阀台
