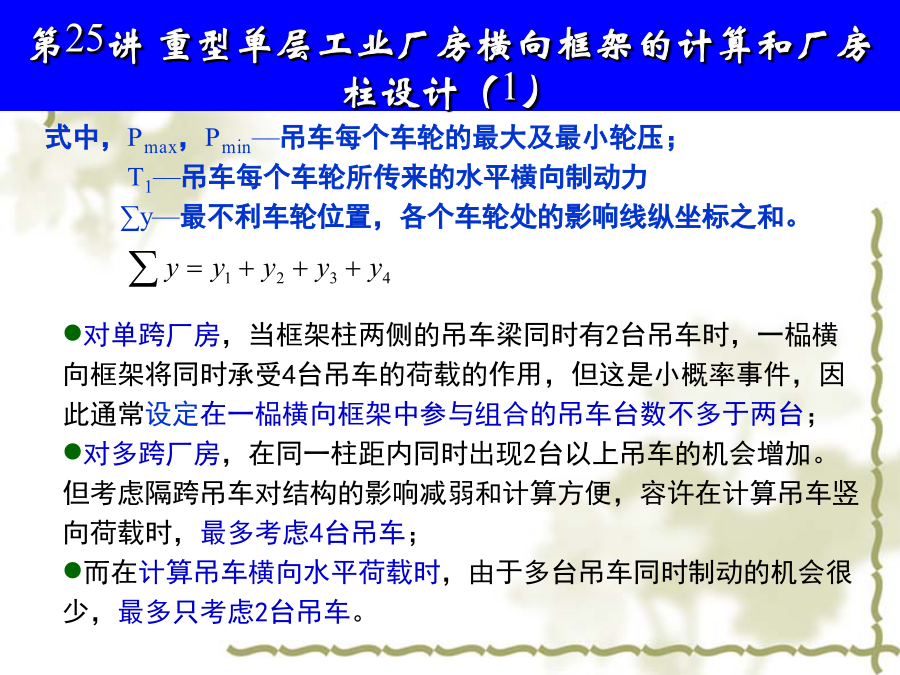

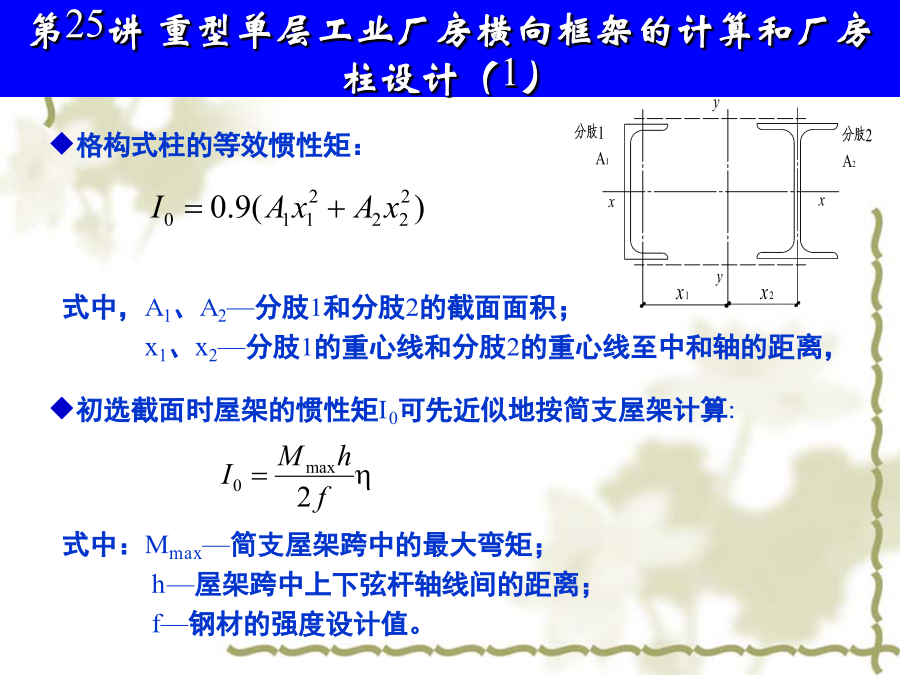

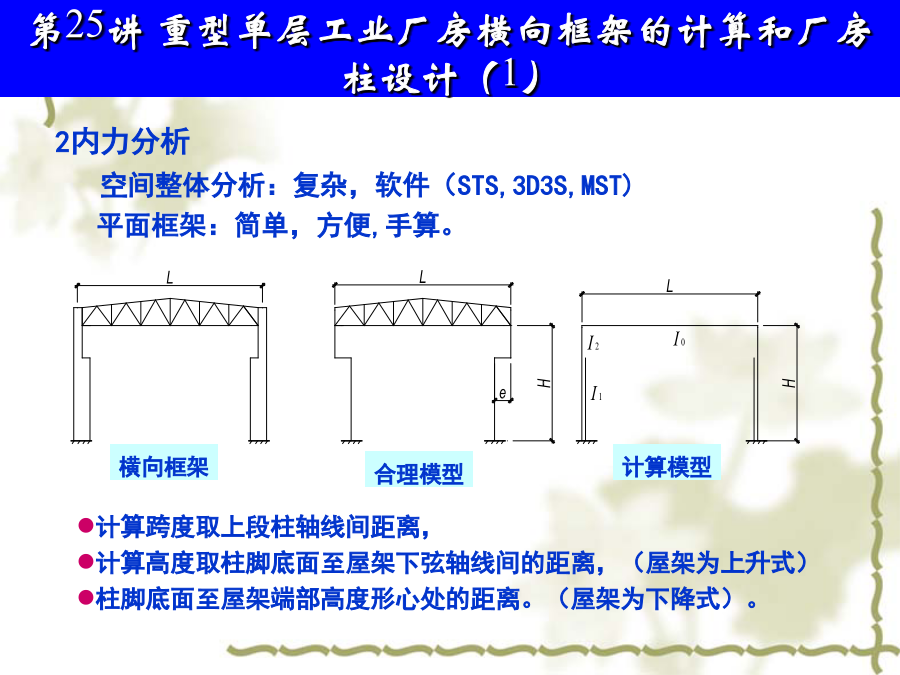

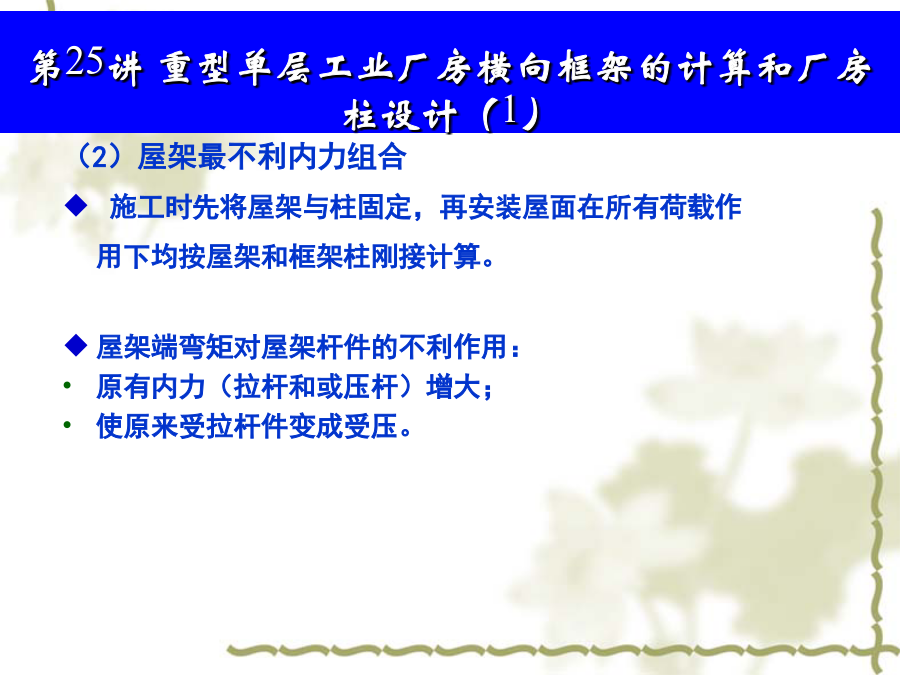

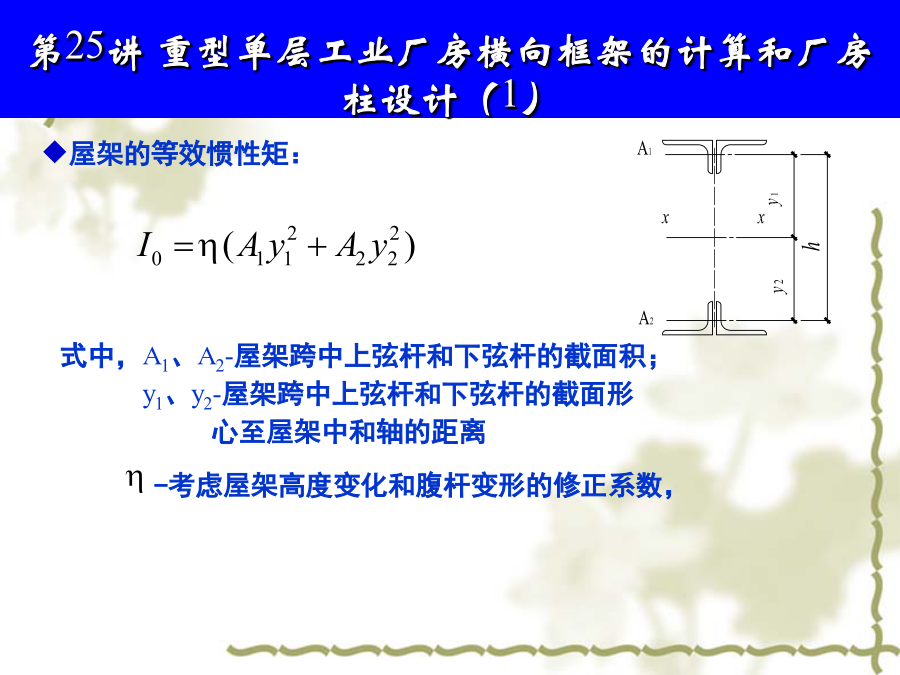

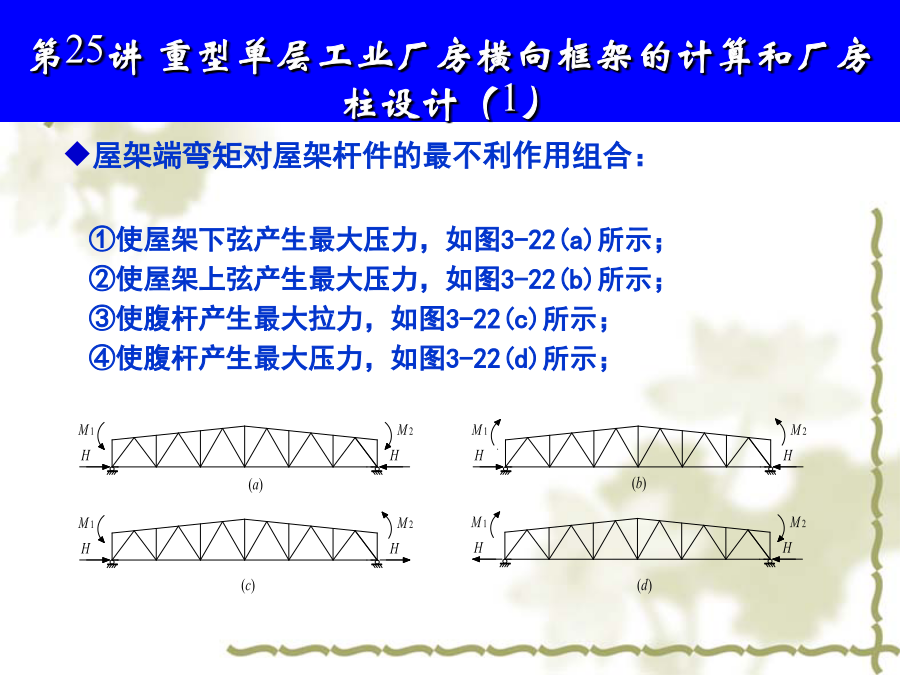

厂房横向框架的计算式中，Pmax，Pmin—吊车每个车轮的最大及最小轮压；T1—吊车每个车轮所传来的水平横向制动力∑y—最不利车轮位置，各个车轮处的影响线纵坐标之和。2内力分析空间整体分析：复杂，软件（STS,3D3S,MST)平面框架：简单，方便,手算。屋架的等效惯性矩：格构式柱的等效惯性矩：3内力组合（2）屋架最不利内力组合施工时先安装屋面，再将屋架与柱固定（2）屋架最不利内力组合施工时先将屋架与柱固定，再安装屋面在所有荷载作用下均按屋架和框架柱刚接计算。屋架端弯矩对屋架杆件的不利作用：原有内力（拉杆和或压杆）增大；使原来受拉杆件变成受压。屋架端弯矩对屋架杆件的最不利作用组合：①使屋架下弦产生最大压力，如图3-22(a)所示；②使屋架上弦产生最大压力，如图3-22(b)所示；③使腹杆产生最大拉力，如图3-22(c)所示；④使腹杆产生最大压力，如图3-22(d)所示；厂房横向框架的计算--小结掌握作用在横向框架上的荷载计算方法了解横向框架模型简化方法掌握框架和屋架最不利内力组合厂房柱设计柱的形式和构造(d)分离式柱；(e)双阶边柱；(f)双阶中柱第25讲重型单层工业厂房横向框架的计算和厂房柱设计（1）框架柱截面由所承受荷载大小确定：实腹柱：等截面柱（h≤1m)、阶形柱上柱、截面高度较小的下柱、分离式柱的屋盖肢和吊车肢。格构柱：阶形柱的下柱（h＞1m)柱的截面宽度不宜小于0.4m。2.柱身构造
