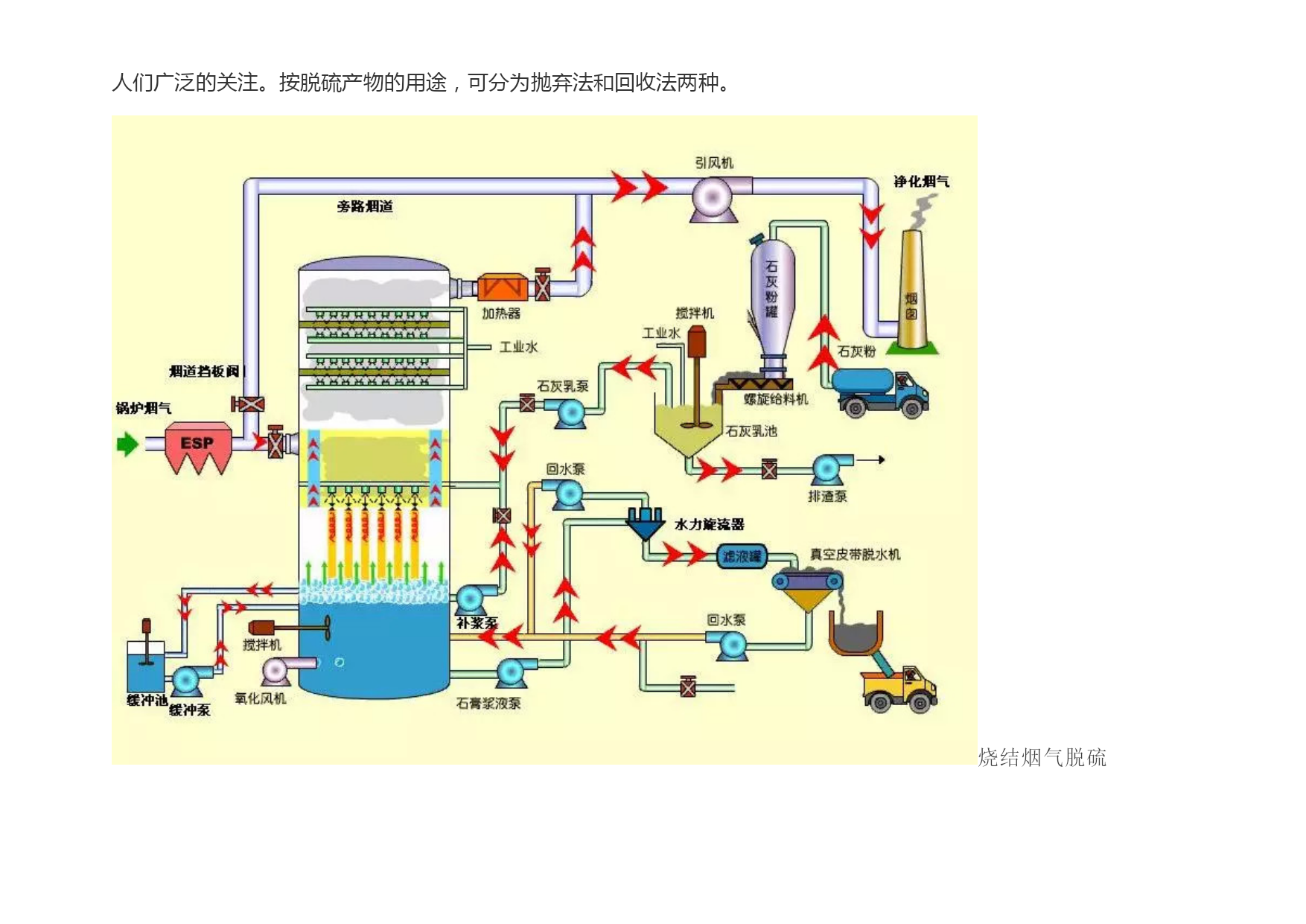

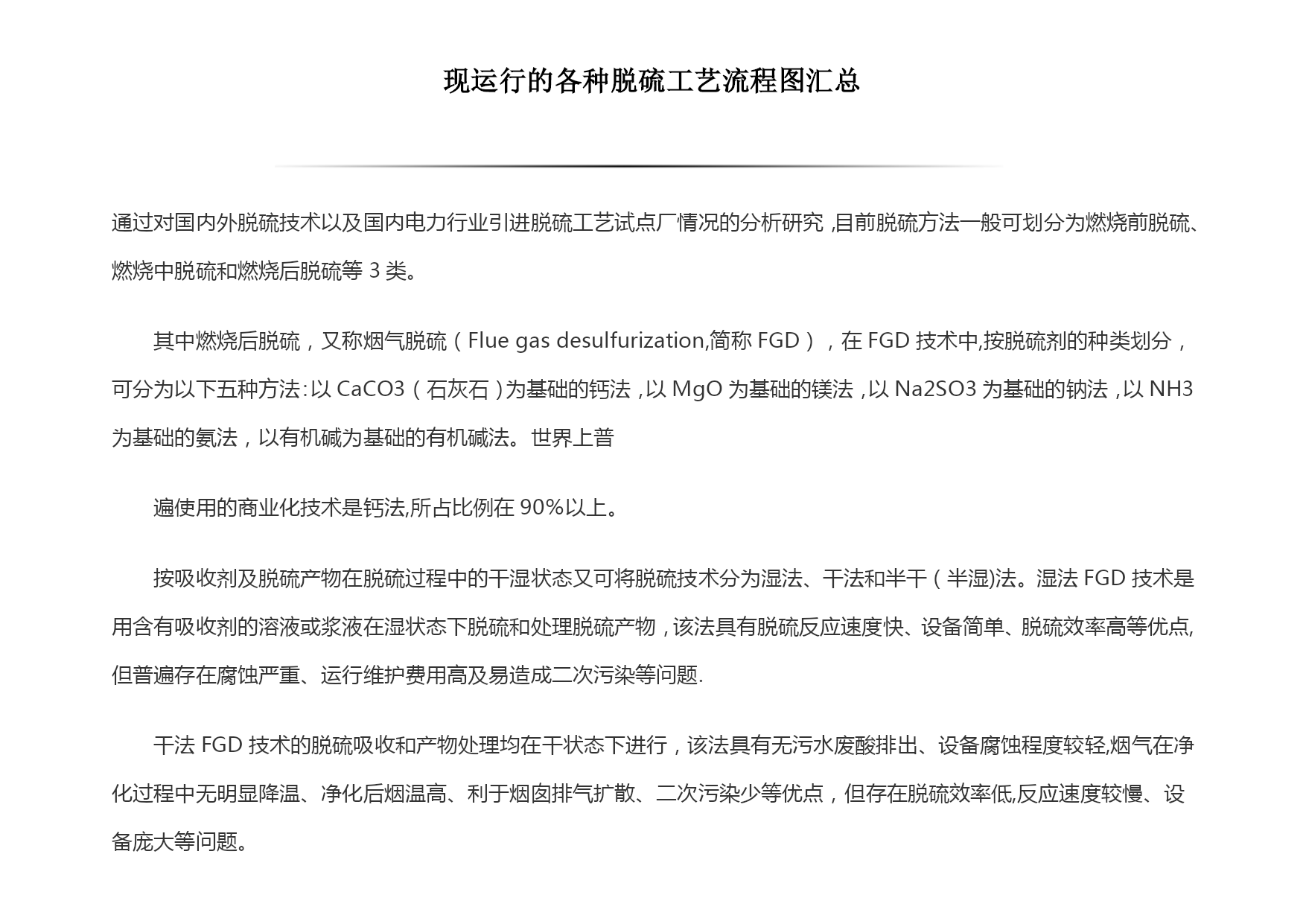

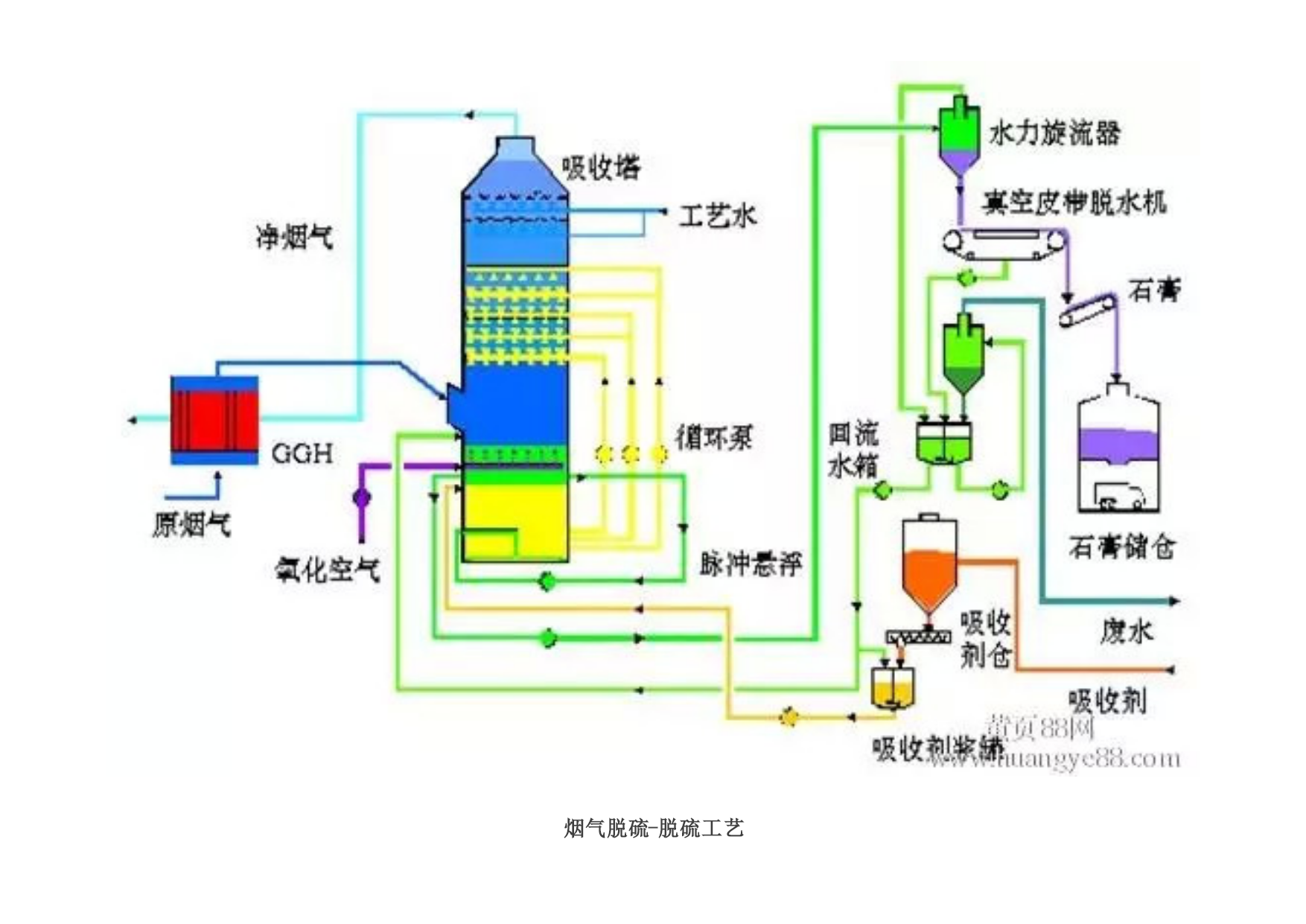

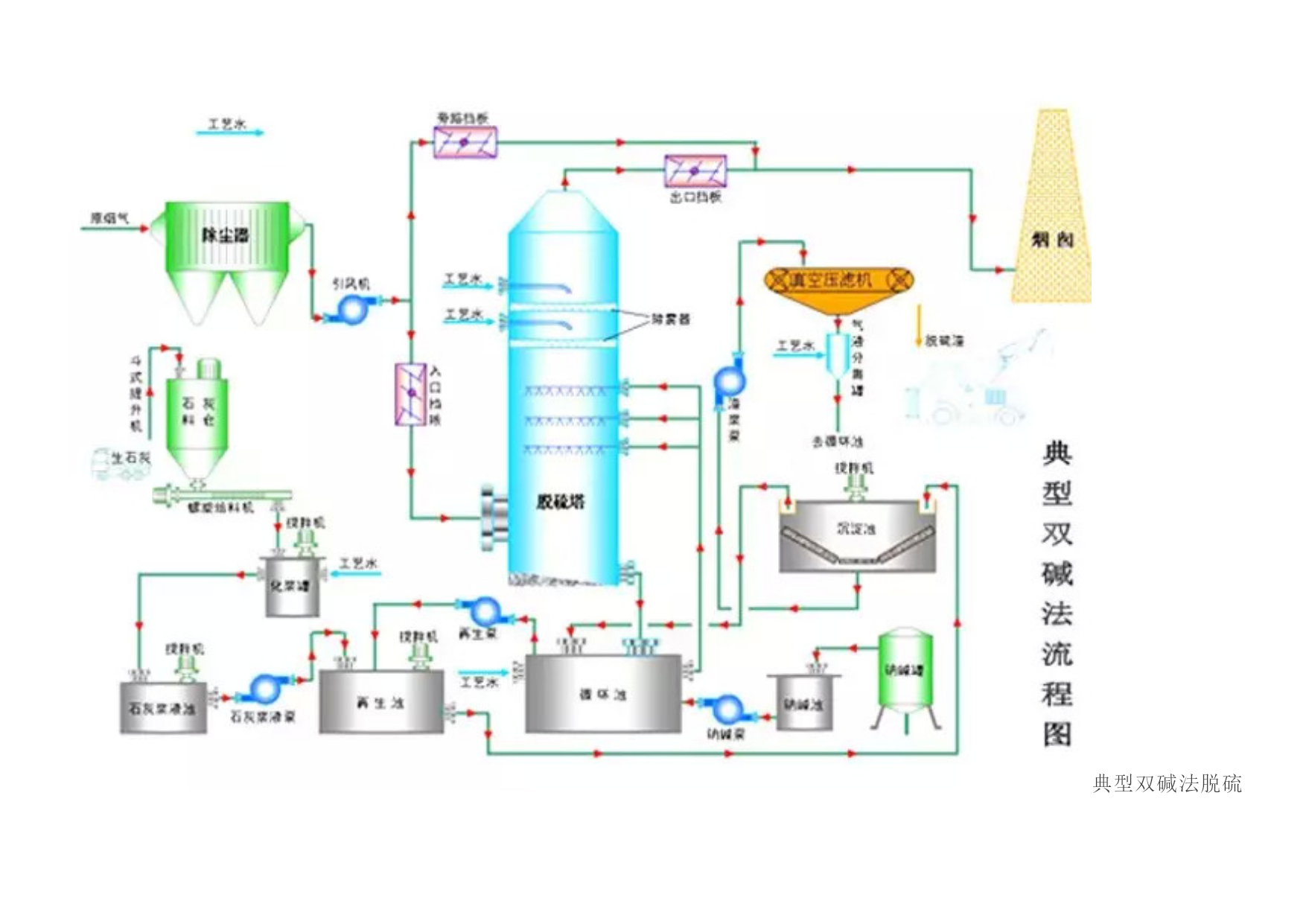

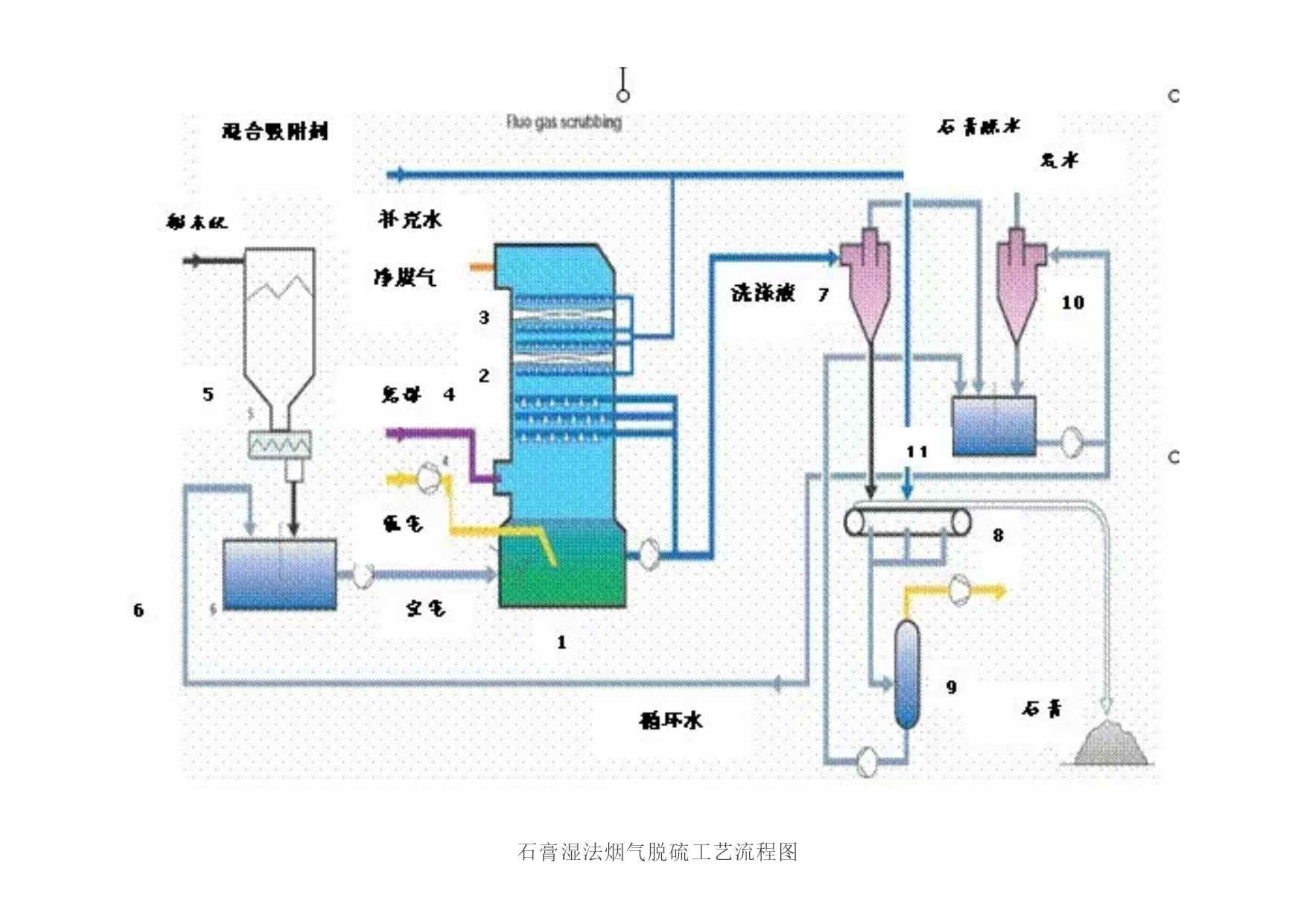

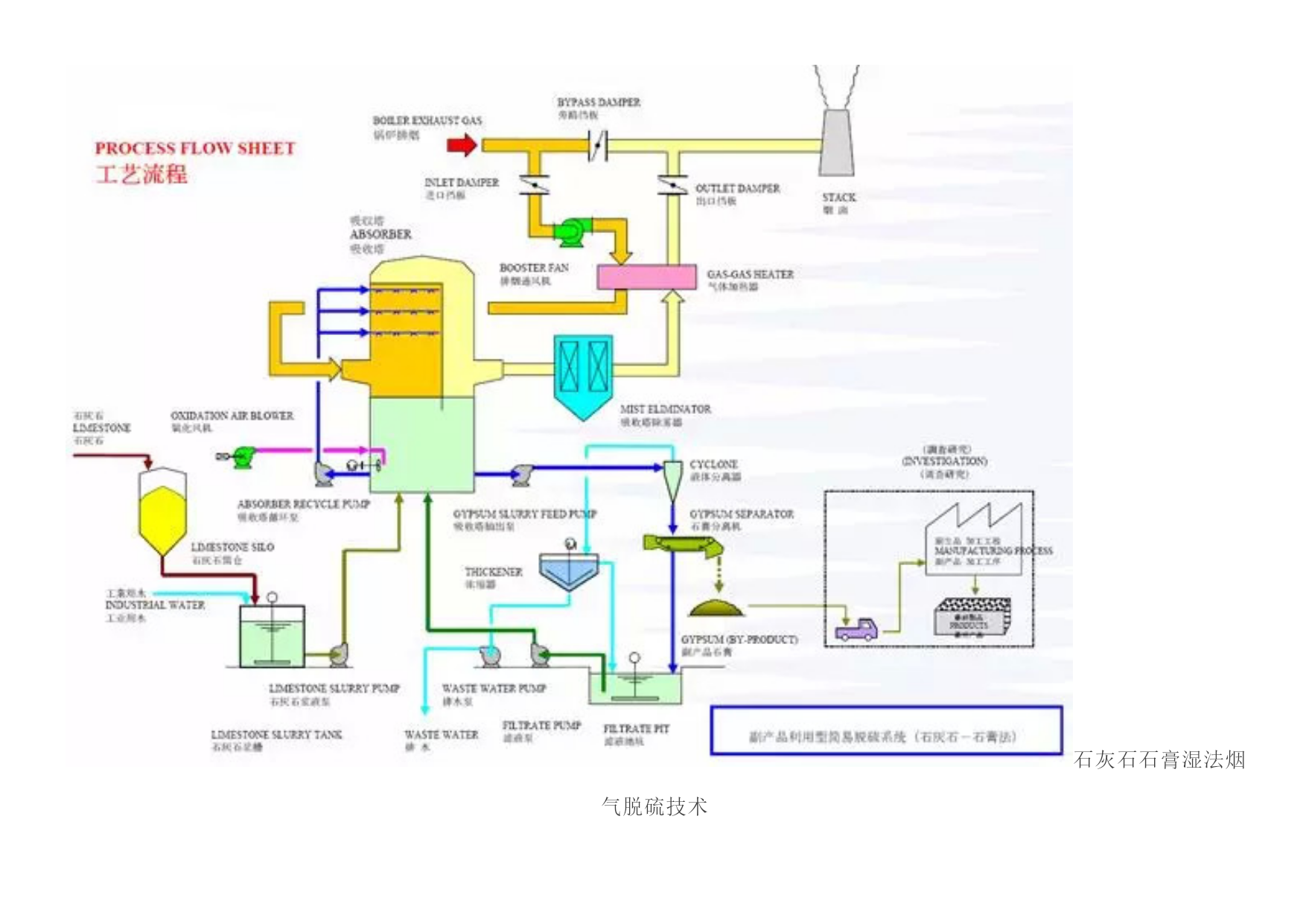

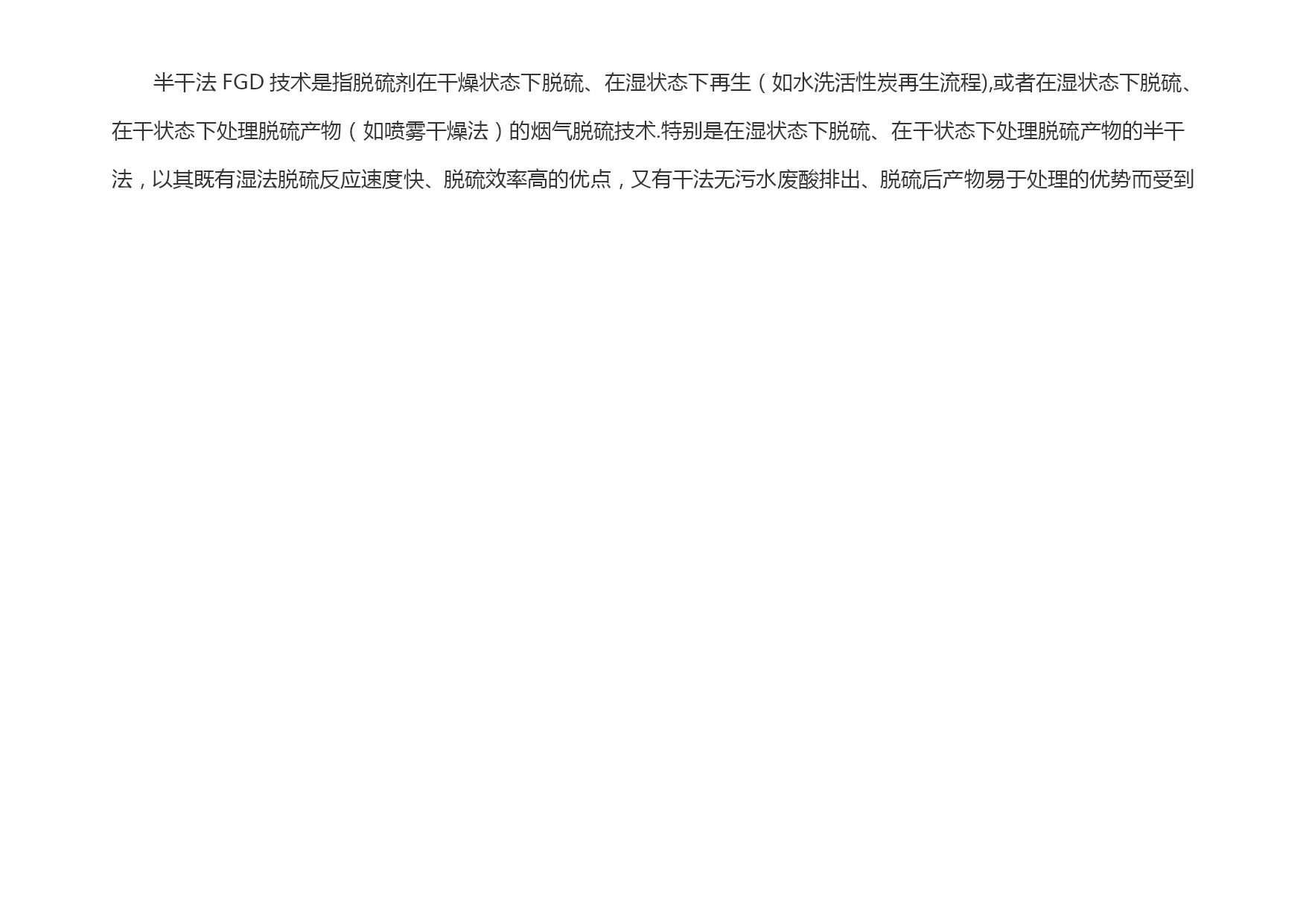

脱硫工艺流程3(可以直接使用，可编辑优秀版资料，欢迎下载）现运行的各种脱硫工艺流程图汇总通过对国内外脱硫技术以及国内电力行业引进脱硫工艺试点厂情况的分析研究，目前脱硫方法一般可划分为燃烧前脱硫、燃烧中脱硫和燃烧后脱硫等3类。其中燃烧后脱硫，又称烟气脱硫（Fluegasdesulfurization,简称FGD），在FGD技术中,按脱硫剂的种类划分，可分为以下五种方法：以CaCO3（石灰石）为基础的钙法，以MgO为基础的镁法，以Na2SO3为基础的钠法，以NH3为基础的氨法，以有机碱为基础的有机碱法。世界上普遍使用的商业化技术是钙法,所占比例在90％以上。按吸收剂及脱硫产物在脱硫过程中的干湿状态又可将脱硫技术分为湿法、干法和半干（半湿)法。湿法FGD技术是用含有吸收剂的溶液或浆液在湿状态下脱硫和处理脱硫产物，该法具有脱硫反应速度快、设备简单、脱硫效率高等优点,但普遍存在腐蚀严重、运行维护费用高及易造成二次污染等问题.干法FGD技术的脱硫吸收和产物处理均在干状态下进行，该法具有无污水废酸排出、设备腐蚀程度较轻,烟气在净化过程中无明显降温、净化后烟温高、利于烟囱排气扩散、二次污染少等优点，但存在脱硫效率低,反应速度较慢、设备庞大等问题。半干法FGD技术是指脱硫剂在干燥状态下脱硫、在湿状态下再生（如水洗活性炭再生流程),或者在湿状态下脱硫、在干状态下处理脱硫产物（如喷雾干燥法）的烟气脱硫技术.特别是在湿状态下脱硫、在干状态下处理脱硫产物的半干法，以其既有湿法脱硫反应速度快、脱硫效率高的优点，又有干法无污水废酸排出、脱硫后产物易于处理的优势而受到人们广泛的关注。按脱硫产物的用途，可分为抛弃法和回收法两种。烧结烟气脱硫海水脱硫技术烟气脱硫-脱硫工艺石灰石石膏湿法烟气脱硫技术氧化镁法烟气脱硫工艺典型双碱法脱硫石膏湿法烟气脱硫工艺流程图半干法工艺流程图脱硫脱硝除尘一体化设备半干法脱硫工艺流程带炉内煅烧的烟气循环流化床脱硫技术半干法烟气脱硫系统工艺流程图氢氧化镁浆液制备系统—镁法脱硫工艺流程Ⅳ湿法粗粉脱硫生产流程图石灰石/石灰石膏法烟气脱硫工艺1脱硫工艺流程图烟气脱硫工艺流程石灰石—石膏湿法脱硫工艺流程图循环流化床脱硫技术工艺流程图—工艺流程-双碱法脱硫系统烧结脱硫工程造船是一个非常复杂的过程,要经历分段制造与预舾装、船台或坞内合拢、下水、码头舾装与系泊试验、试航等过程.而船舶的涂装则要与整个造船工艺过程相适应，在每一个造船工艺阶段确定其相应的涂装工作内容。新造船舶的涂装工作通常是分段进行的，特别对于大型船舶的建造涂装，这样可避免钢材过早地生锈并在室内或平地进行。船舶涂装工艺流程为：原材料抛丸流水线预处理→涂装车间底漆→钢材落料、加工、装配→分段预舾装→分段二次除锈→分段涂装→船台合拢、舾装→船台二次除锈→二次涂装→船舶下水→码头二次除锈、涂装→交船前坞内涂装。从船舶的涂装工艺程序可以证实涂装作业贯穿了造船的全过程,因此，必须重视涂装作业的质量，对于油船而言,其货油舱还需进行防腐特涂。钢材预处理线工艺是指钢材在加工前（即原材料状态）进行表面抛丸除锈并涂上一层保护底漆的加工工艺.钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力，提高钢板的抗疲劳性能,延长其使用寿命；同时还可以优化钢材表面工艺制作状态，有利于数控切割机下料和精密落料。此外，由于加工前钢材形状比较规则，有利于机械除锈和自动化喷漆，因此采用钢材预处理可大大提高清理工作的效率，减轻清理工作的劳动强度和对环境的污染.钢材预处理的重要性作用是1矫正变形；2。抛丸除锈；3。作底漆防腐船底、水线、船壳、上层建筑、压载水舱、饮用水/清水舱、货舱、耐热部位、锚链舱、甲板重防腐涂料：它的英文名称为healy—dudycoutury,指相对常规防腐涂料而言,能在相对苛刻腐蚀环境里应用，并具有能达到比常规防腐涂料更长保护期的一类防腐涂料。①能在苛刻条件下使用，并具有长效防腐寿命，重防腐涂料在化工大气和海洋环境里，一般可使用10年或15年以上,即使在酸、碱、盐和溶剂介质里，并在一定温度条件下，也能使用5年以上.②厚膜化是重防腐涂料的重要标志。一般防腐涂料的涂层干膜厚度为100μm或150μm左右，而重防腐涂料干膜厚度则在200μm或300μm以上，还有500μm～1000μm，甚至高达2000μm.一、钢材下料部分:板材预处理、号料、切割或数控切割、坡口加工、配套；型材预处理；二、分段组装部分：小组立（零件组成构件)、中组立（构件组成部件）、大组立（构件与部件组成分段）、总组(分段组成总组段）、合拢注：先进的管理，从小组立到大组立都有舾装作业，而报验环节不同船厂有差别，主要面对船东的报验点
