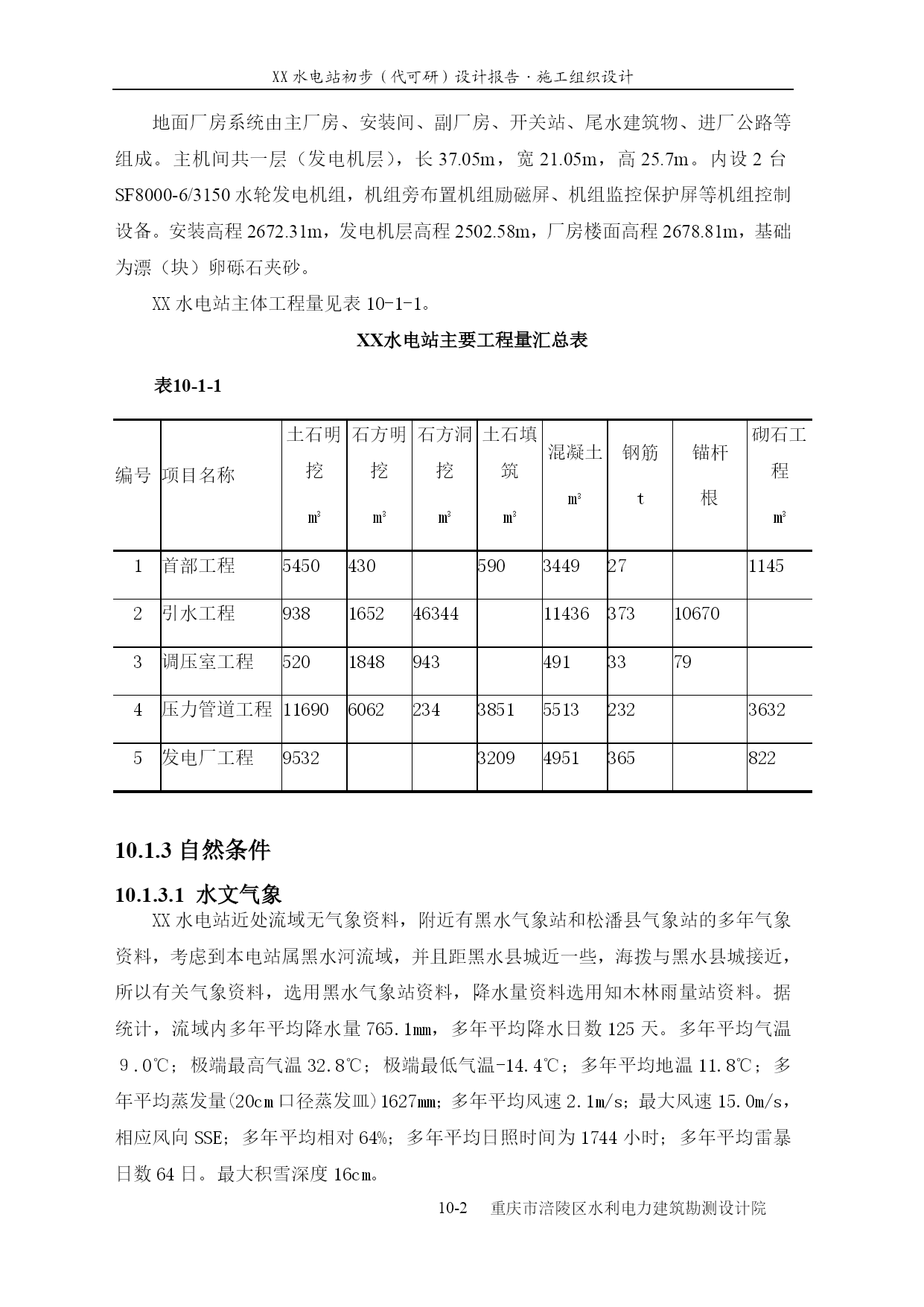

XX水电站初步（代可研）设计报告·施工组织设计10-重庆市涪陵区水利电力建筑勘测设计院10施工组织设计10.1施工条件10.1.1工程概况XX水电站位于黑水河的一级支流XX沟的上游段之二级支流波洛沟十六沟、波河罗十五沟和波洛沟的下游段，该电站首部均为底格栏栅坝取水，坝址处河床高程在3076～3080m左右，引水线路分别位于波洛沟十六沟左岸、波河罗十五沟左岸和波洛沟沟口左侧一小支沟右岸隧洞引水至波洛沟和波洛沟沟口左侧一小支沟交汇处上游约100m左右处的波洛沟左岸的一级阶地上建厂房，系一高水头引水径流式电站工程，电站装机容量2×8000=16000KW，引用流量5.2m3/s，工作水头386.00m。工程建设区有国道公路与乡村公路相通，工程建设区距成都322KM，距黑水县城12KM，交通较为方便。本电站以发电为单一开发目标，无其它综合利用要求。工程所在地有一乡村公路从XX沟左岸纵贯首尾，对外交通较为方便。工程首部和厂区地形均较开阔，上、下游零星有Ⅰ级阶地可布置施工企业和生活区。碴场可就近布置在沿线沟边及阶地。10.1.2工程布置及建筑物本电站主要由首部枢纽、引水系统、地面厂房系统等建筑物组成。10.1.2.1首部枢纽首部枢纽采用底格栏栅坝挡水,通过取水引水廊道取水。大沟、十五沟和十六沟的底格栏栅坝底格栏栅坝坝顶高程3070.00m，3071.00m,3077.00m,引水廊道宽2m，引水廊道直接接右岸引水渠道进沉沙池。取水底格栏栅坝段布于主河槽上,左右侧为防洪墙，坝下设消力斜坡护坦，长6m，末端回填约2.5m宽的大块石。10.1.2.2引水系统引水系统由电站引水隧洞、调压室和压力管道组成。引水隧洞XX沟右岸，隧洞全长8977.35m。调压室井筒断面为圆形，内径5.00m，底板高程3052.14m，井筒顶部高程3078.50m，相应井高26.36m，阻抗孔布置于井筒底板上，孔口直径2.2m，采用钢筋混凝土衬砌，衬厚0.6m。压力管道布置为明管式，压力管道上平段与调压井相接，长度为69.01m，前50m为洞内回填管，回填厚度为60cm，尾端19.01m为明管，布置有电动蝶阀。管道首端中心高程3052.75m，末端中心高程2672.37m。10.1.2.3厂区枢纽地面厂房系统由主厂房、安装间、副厂房、开关站、尾水建筑物、进厂公路等组成。主机间共一层（发电机层），长37.05m，宽21.05m，高25.7m。内设2台SF8000-6/3150水轮发电机组，机组旁布置机组励磁屏、机组监控保护屏等机组控制设备。安装高程2672.31m，发电机层高程2502.58m，厂房楼面高程2678.81m，基础为漂（块）卵砾石夹砂。XX水电站主体工程量见表10-1-1。XX水电站主要工程量汇总表表10-1-1编号项目名称土石明挖m3石方明挖m3石方洞挖m3土石填筑m3混凝土m3钢筋t锚杆根砌石工程m31首部工程545043059034492711452引水工程93816524634411436373106703调压室工程520184894349133794压力管道工程1169060622343851551323236325发电厂工程95323209495136582210.1.3自然条件10.1.3.1水文气象XX水电站近处流域无气象资料，附近有黑水气象站和松潘县气象站的多年气象资料，考虑到本电站属黑水河流域，并且距黑水县城近一些，海拨与黑水县城接近，所以有关气象资料，选用黑水气象站资料，降水量资料选用知木林雨量站资料。据统计，流域内多年平均降水量765.1mm，多年平均降水日数125天。多年平均气温９.0℃；极端最高气温32.8℃；极端最低气温-14.4℃；多年平均地温11.8℃；多年平均蒸发量(20cm口径蒸发皿)1627mm；多年平均风速2.1m/s；最大风速15.0m/s，相应风向SSE；多年平均相对64%；多年平均日照时间为1744小时；多年平均雷暴日数64日。最大积雪深度16cm。黑水县气象站特征值统计表表10—1—2月份项目123456789101112全年备注降水量（mm）2.36.930.061.6117.0135..5116.291.6122.469.313.13.9769..8分配（%）0.791.453.937.6414.518.514.711.315.68.822.040.57100降水日数（日）3481217181512181242125气温℃最高20.424.528.230.430.731.732.832.530.525.622.019.132.8最低-14.4-11.6-9.4-3.6-0.52.24.94.6-0.
