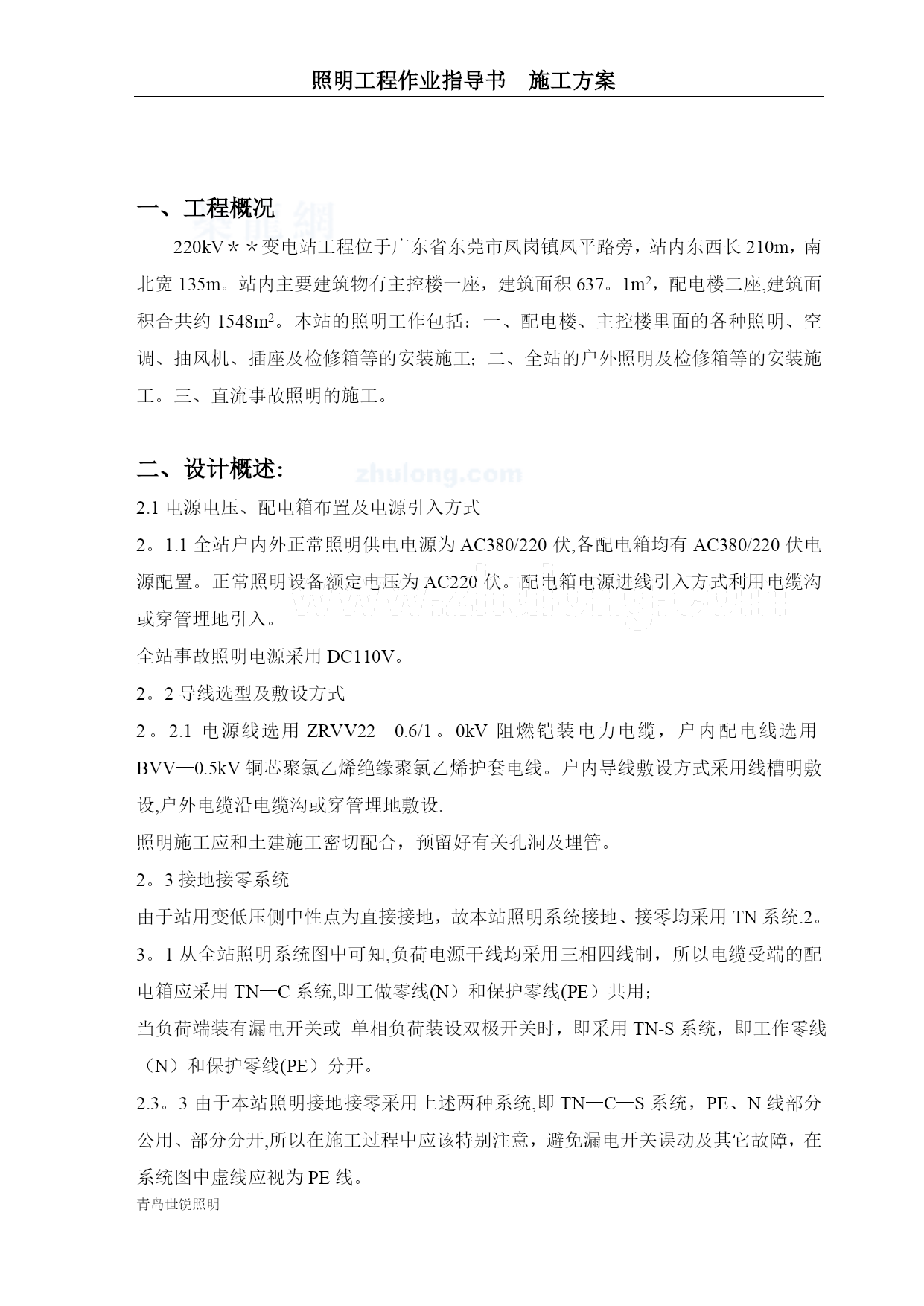

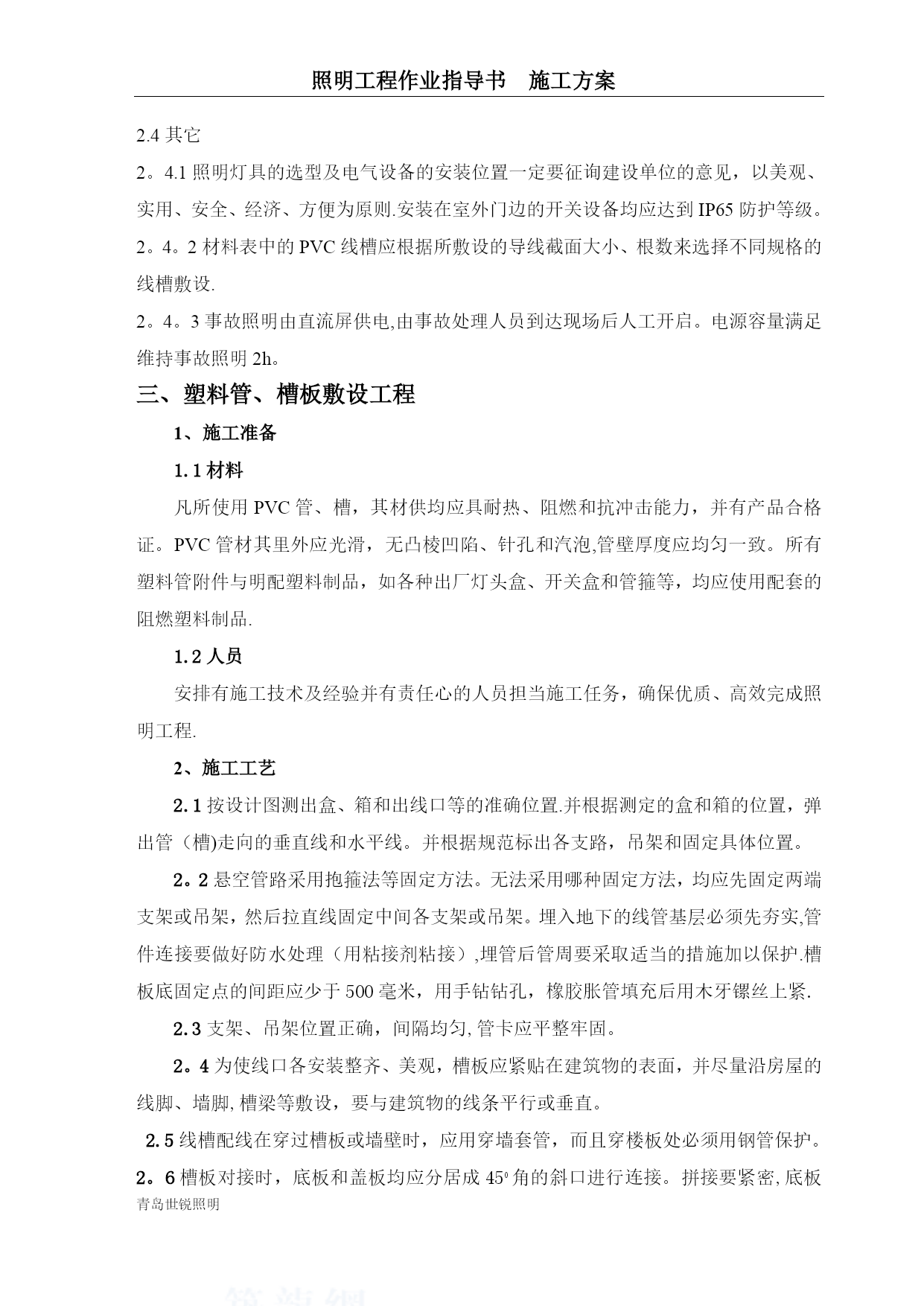

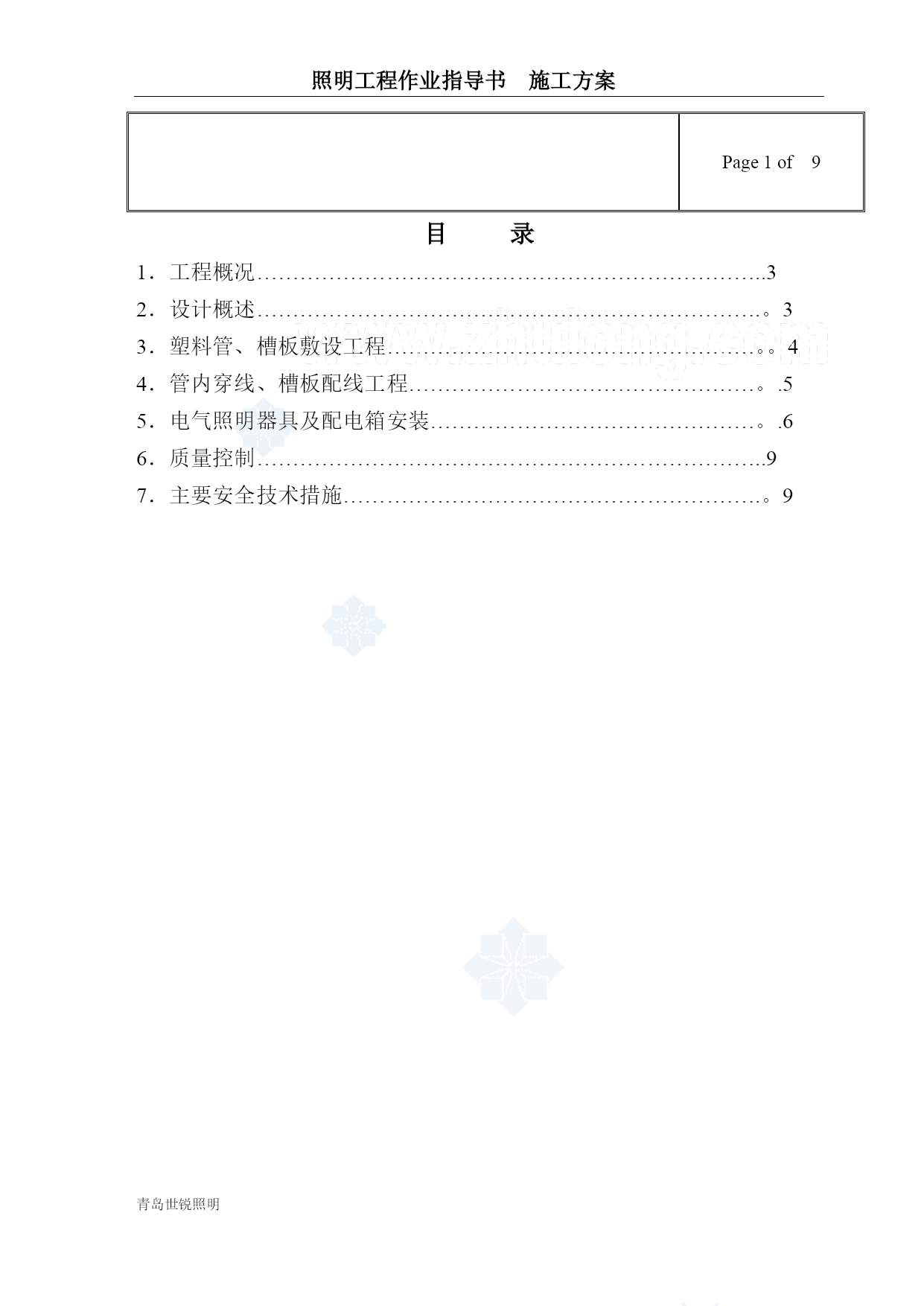

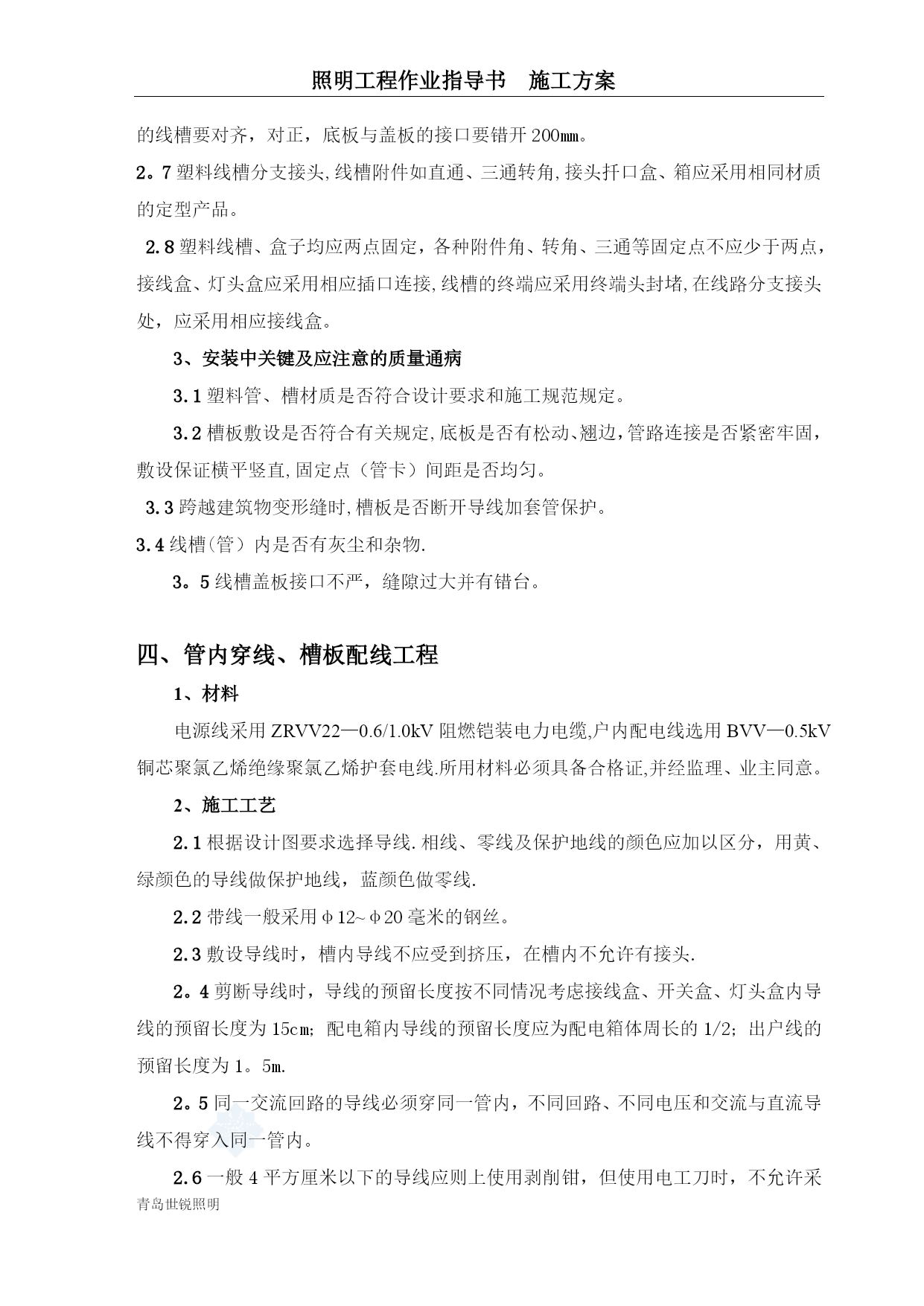

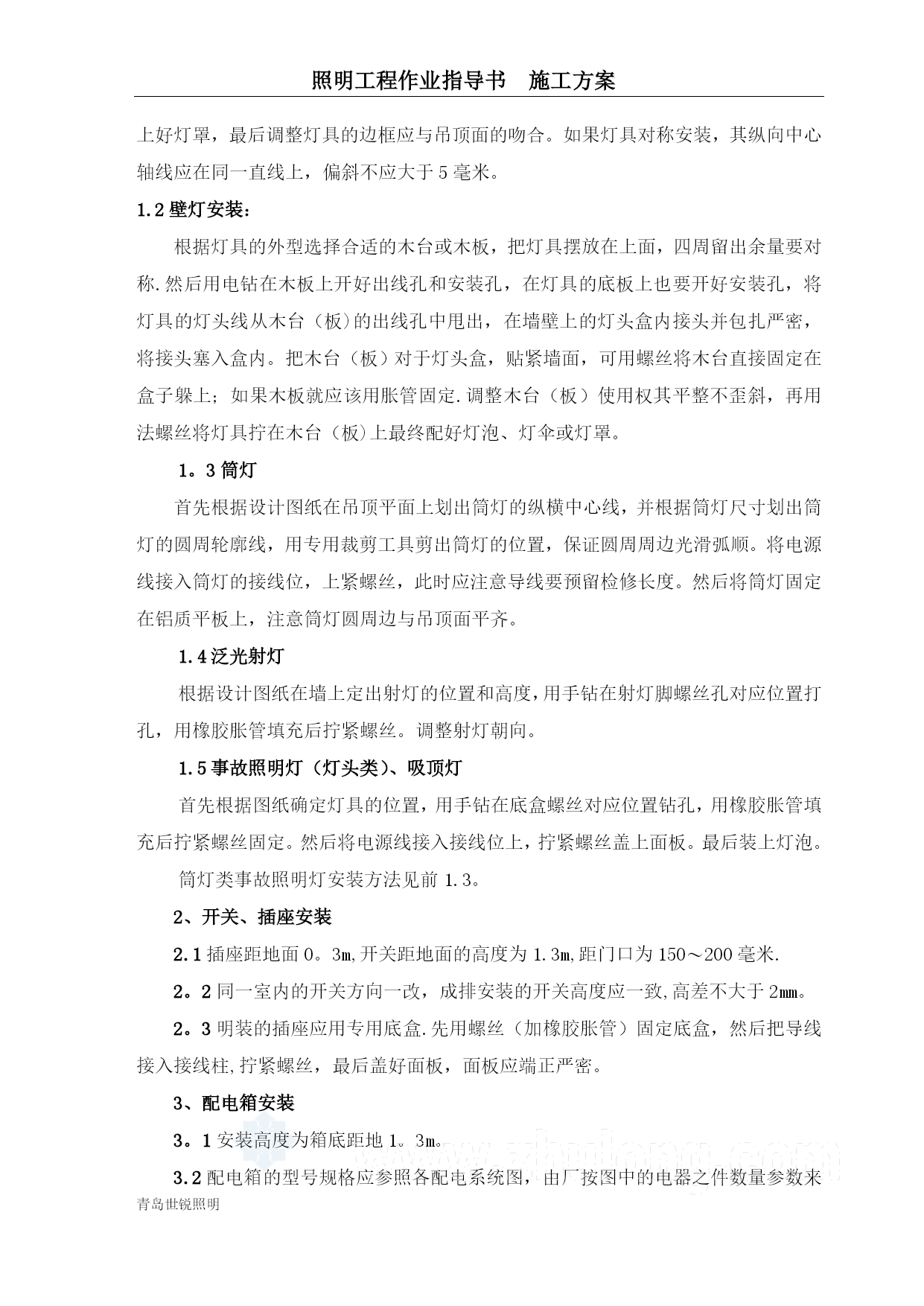

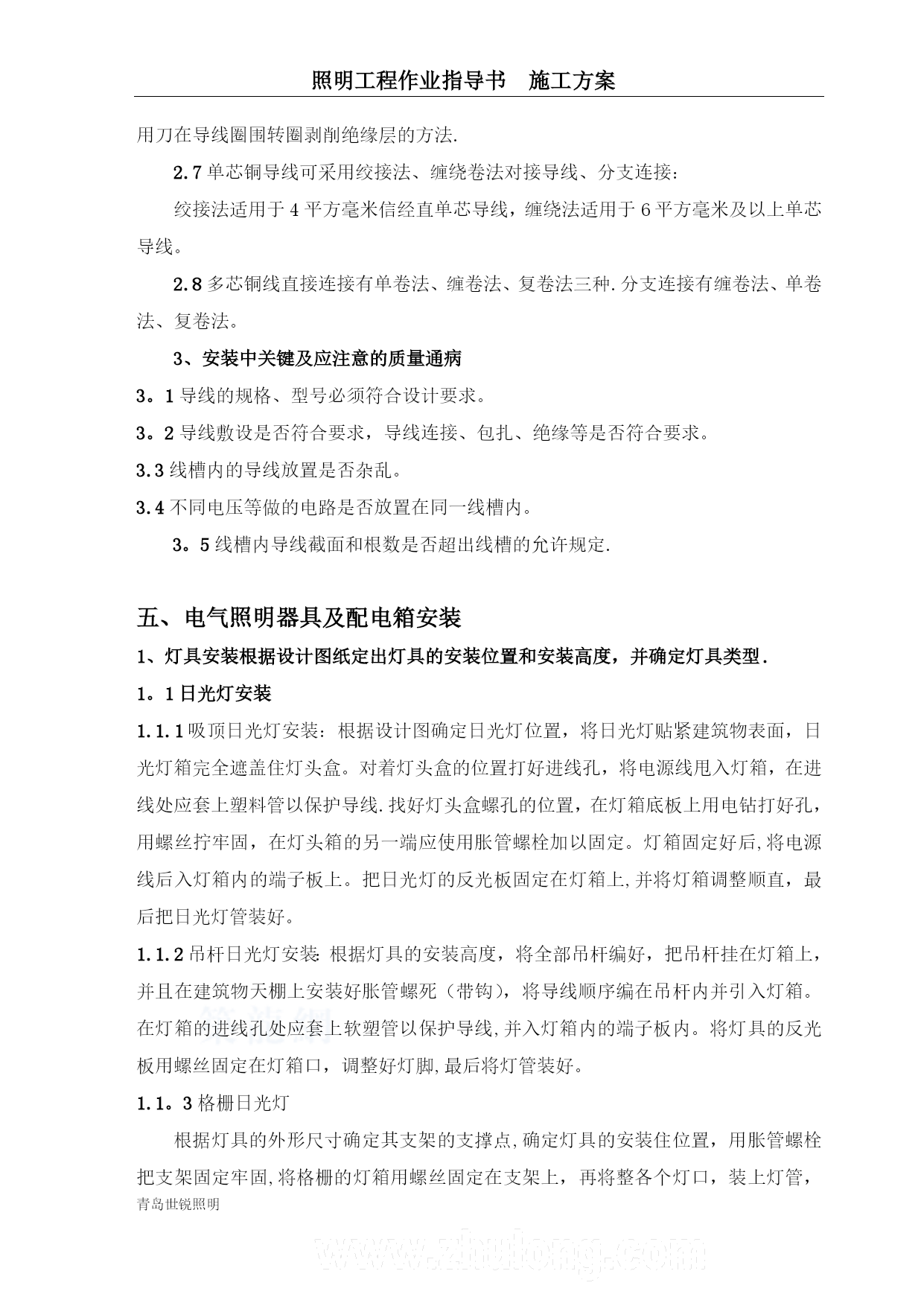

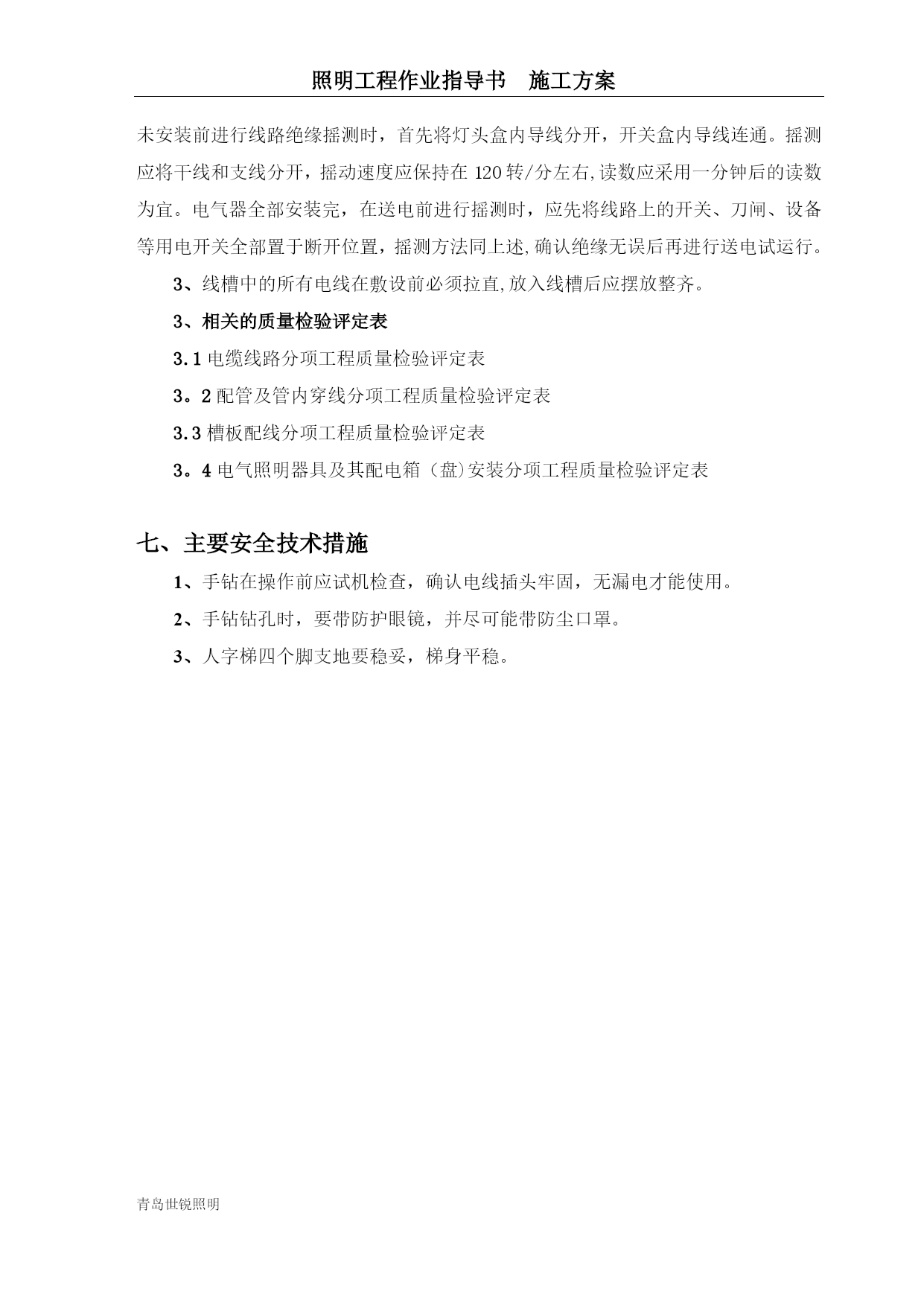

照明工程作业指导书施工方案青岛世锐照明照明工程作业指导书施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载AREV版次签名日期签名日期签名日期MODI。修改STATUS状态编写AUTH审核CHKDBY批准APP,DBY送变电工程公司POWERTRANSMISSION＆SUBSTATIONENGINEERINGCO.文件号DOCUMENTNO.GPEC/PTC/WLB/OG/密级N照明工程作业指导书220千伏变电站工程Page1of9目录1．工程概况……………………………………………………………..32．设计概述…………………………………………………………….。33．塑料管、槽板敷设工程……………………………………………。。44．管内穿线、槽板配线工程…………………………………………。.55．电气照明器具及配电箱安装………………………………………。.66．质量控制……………………………………………………………..97．主要安全技术措施………………………………………………….。9一、工程概况220kV＊＊变电站工程位于广东省东莞市凤岗镇凤平路旁，站内东西长210m，南北宽135m。站内主要建筑物有主控楼一座，建筑面积637。1m2，配电楼二座,建筑面积合共约1548m2。本站的照明工作包括：一、配电楼、主控楼里面的各种照明、空调、抽风机、插座及检修箱等的安装施工；二、全站的户外照明及检修箱等的安装施工。三、直流事故照明的施工。二、设计概述:2.1电源电压、配电箱布置及电源引入方式2。1.1全站户内外正常照明供电电源为AC380/220伏,各配电箱均有AC380/220伏电源配置。正常照明设备额定电压为AC220伏。配电箱电源进线引入方式利用电缆沟或穿管埋地引入。全站事故照明电源采用DC110V。2。2导线选型及敷设方式2。2.1电源线选用ZRVV22—0.6/1。0kV阻燃铠装电力电缆，户内配电线选用BVV—0.5kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线。户内导线敷设方式采用线槽明敷设,户外电缆沿电缆沟或穿管埋地敷设.照明施工应和土建施工密切配合，预留好有关孔洞及埋管。2。3接地接零系统由于站用变低压侧中性点为直接接地，故本站照明系统接地、接零均采用TN系统.2。3。1从全站照明系统图中可知,负荷电源干线均采用三相四线制，所以电缆受端的配电箱应采用TN—C系统,即工做零线(N）和保护零线(PE）共用；当负荷端装有漏电开关或单相负荷装设双极开关时，即采用TN-S系统，即工作零线（N）和保护零线(PE）分开。2.3。3由于本站照明接地接零采用上述两种系统,即TN—C—S系统，PE、N线部分公用、部分分开,所以在施工过程中应该特别注意，避免漏电开关误动及其它故障，在系统图中虚线应视为PE线。2.4其它2。4.1照明灯具的选型及电气设备的安装位置一定要征询建设单位的意见，以美观、实用、安全、经济、方便为原则.安装在室外门边的开关设备均应达到IP65防护等级。2。4。2材料表中的PVC线槽应根据所敷设的导线截面大小、根数来选择不同规格的线槽敷设.2。4。3事故照明由直流屏供电,由事故处理人员到达现场后人工开启。电源容量满足维持事故照明2h。三、塑料管、槽板敷设工程施工准备1.1材料凡所使用PVC管、槽，其材供均应具耐热、阻燃和抗冲击能力，并有产品合格证。PVC管材其里外应光滑，无凸棱凹陷、针孔和汽泡,管壁厚度应均匀一致。所有塑料管附件与明配塑料制品，如各种出厂灯头盒、开关盒和管箍等，均应使用配套的阻燃塑料制品.1.2人员安排有施工技术及经验并有责任心的人员担当施工任务，确保优质、高效完成照明工程.2、施工工艺2.1按设计图测出盒、箱和出线口等的准确位置.并根据测定的盒和箱的位置，弹出管（槽)走向的垂直线和水平线。并根据规范标出各支路，吊架和固定具体位置。2。2悬空管路采用抱箍法等固定方法。无法采用哪种固定方法，均应先固定两端支架或吊架，然后拉直线固定中间各支架或吊架。埋入地下的线管基层必须先夯实,管件连接要做好防水处理（用粘接剂粘接）,埋管后管周要采取适当的措施加以保护.槽板底固定点的间距应少于500毫米，用手钻钻孔，橡胶胀管填充后用木牙镙丝上紧.2.3支架、吊架位置正确，间隔均匀,管卡应平整牢固。2。4为使线口各安装整齐、美观，槽板应紧贴在建筑物的表面，并尽量沿房屋的线脚、墙脚,槽梁等敷设，要与建筑物的线条平行或垂直。2.5线槽配线在穿过槽板或墙壁时，应用穿墙套管，而且穿楼板处必须用钢管保护。2。6槽板对接时，底板和盖板均应分居成450角的斜口进行连接。拼接要紧密,底板的线槽要对齐
