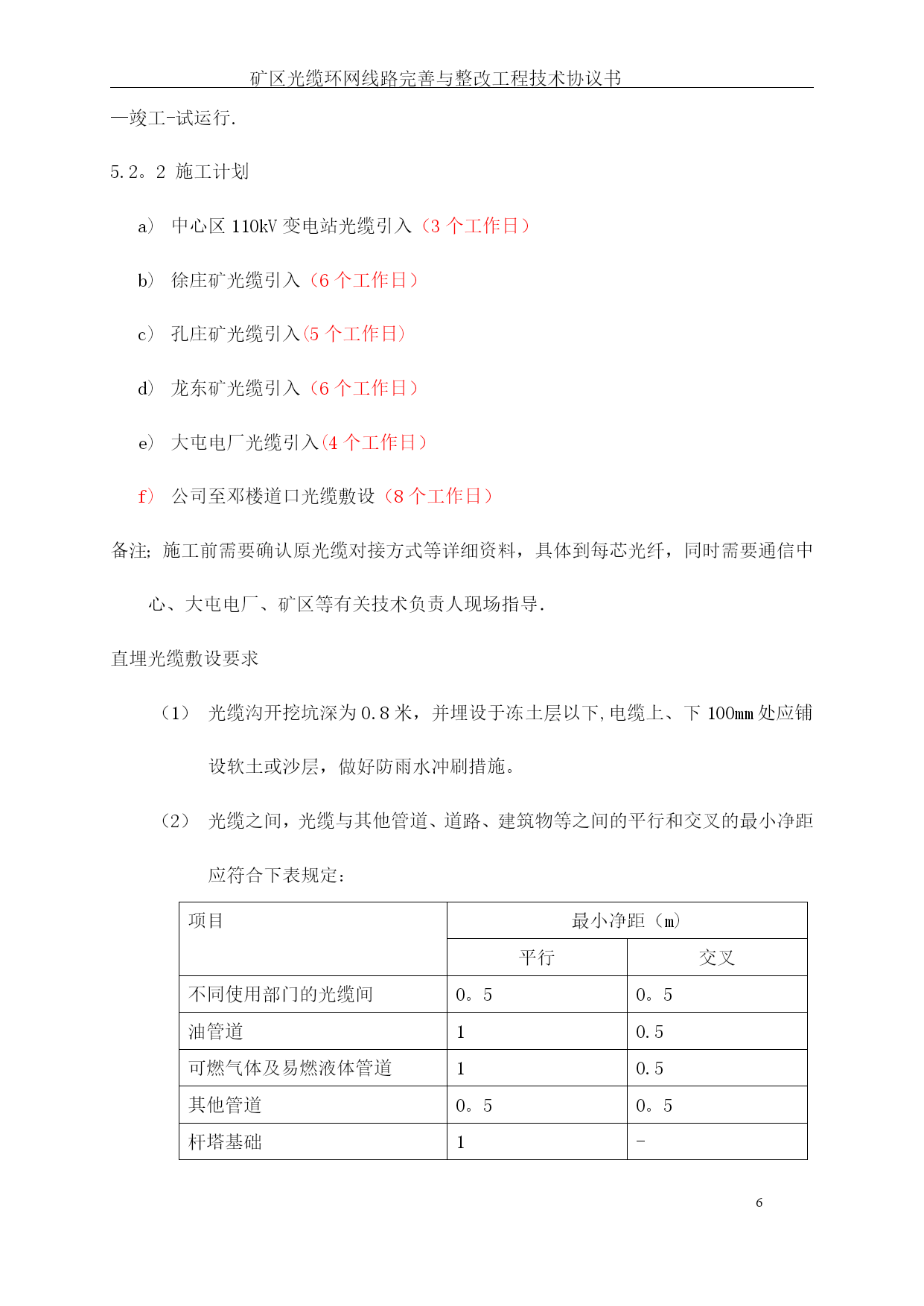

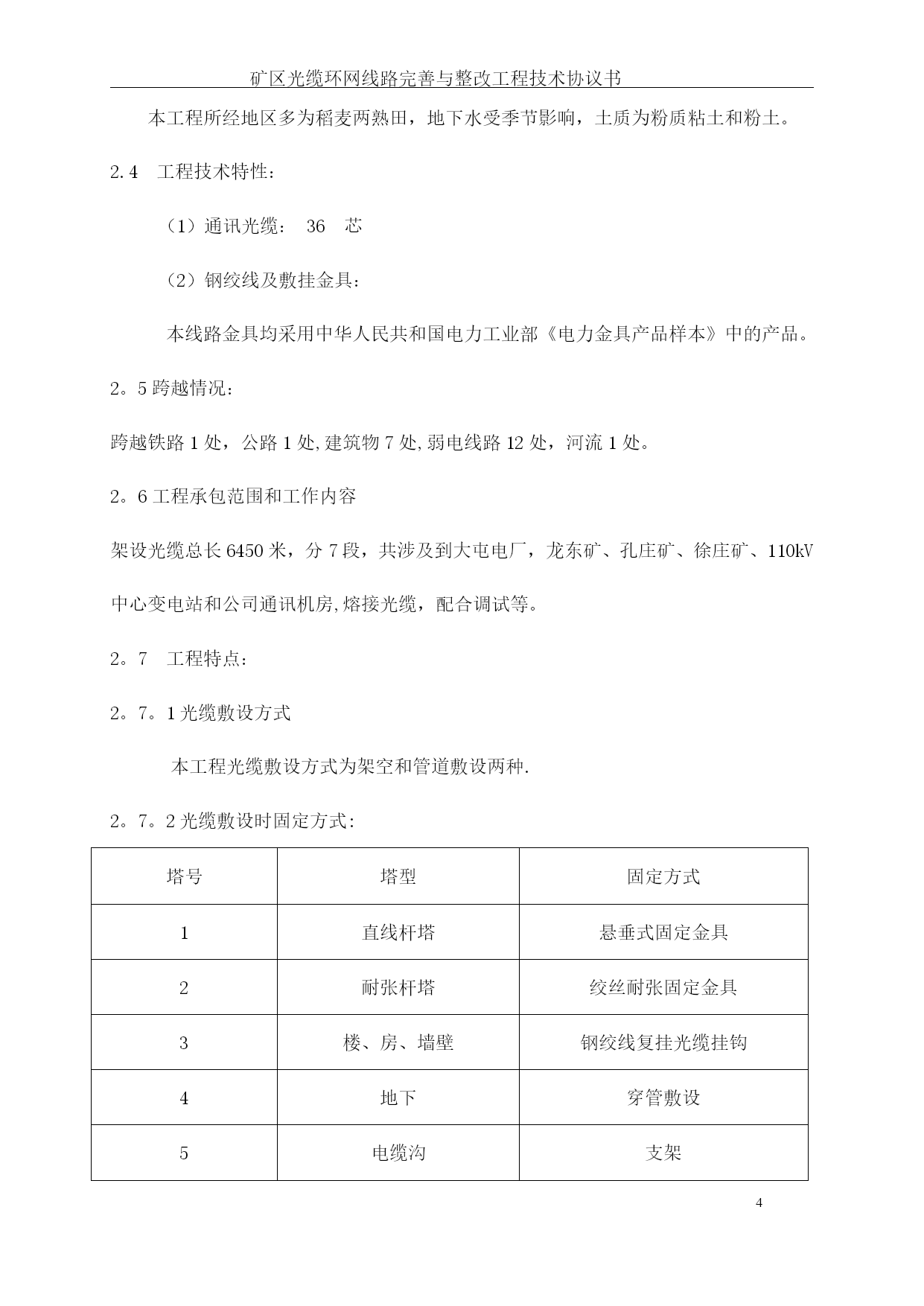

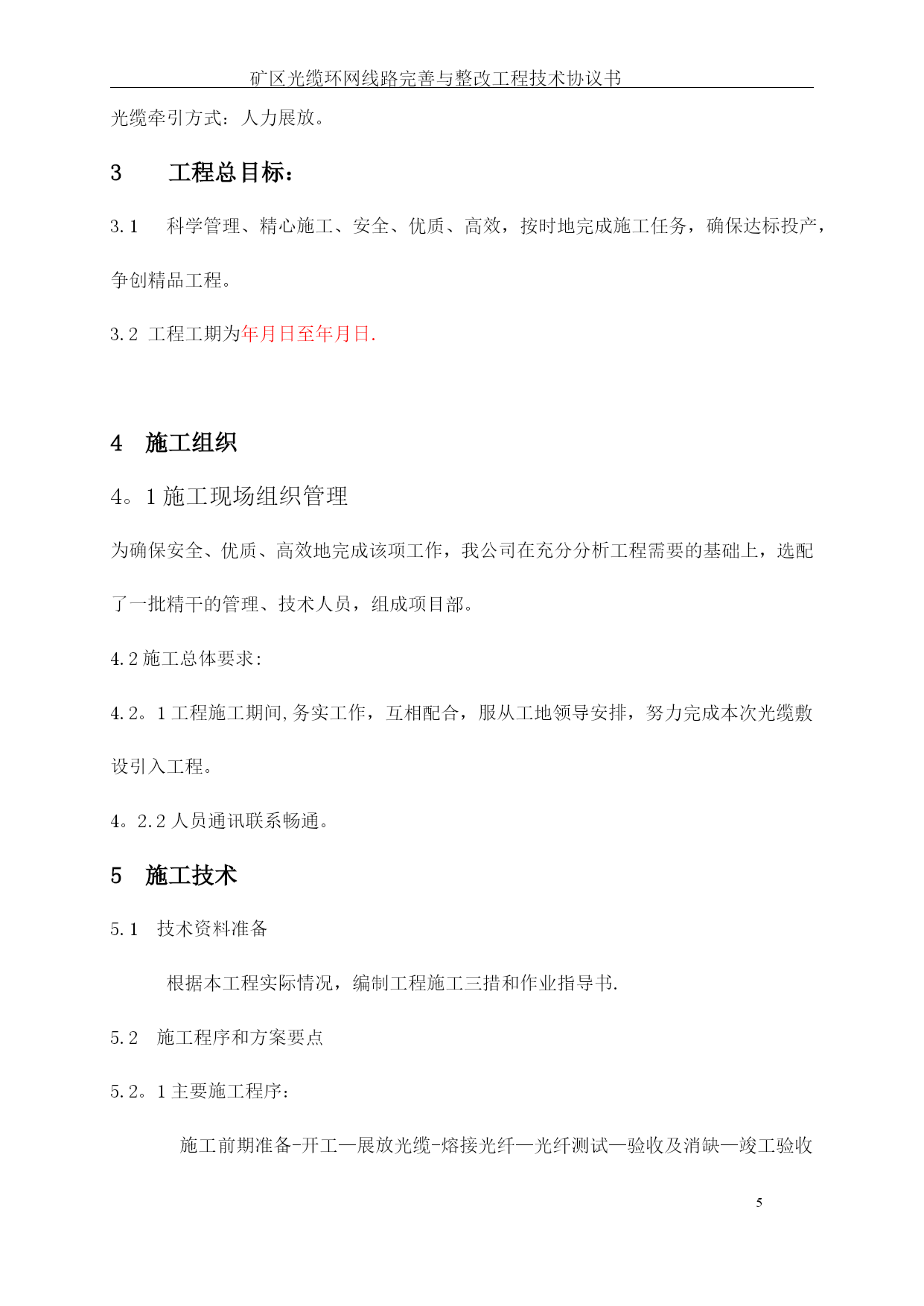

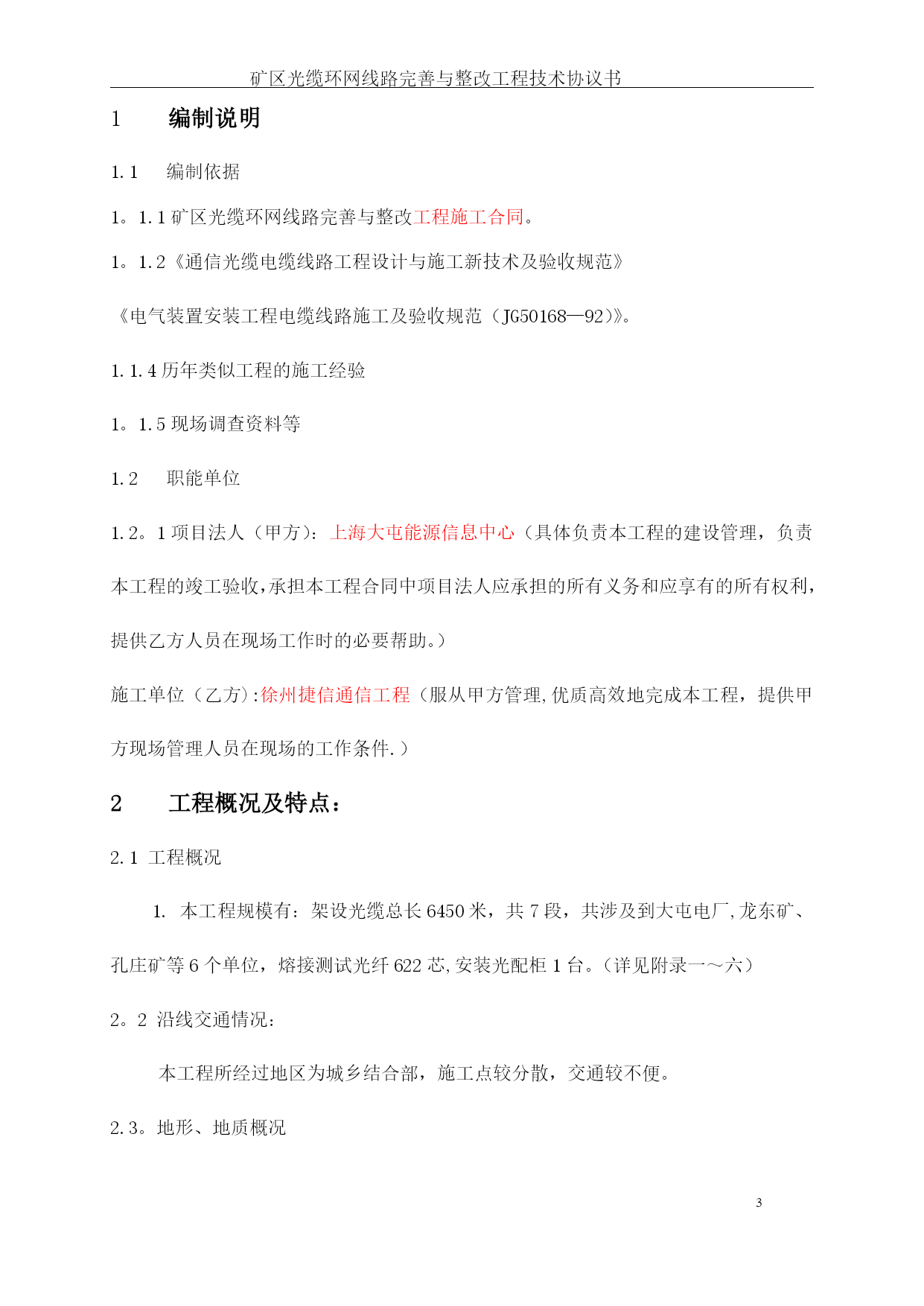

矿区光缆环网线路完善与整改工程技术协议书矿区光缆环网线路完善与整改工程施工技术协议【实用文档】doc文档可直接使用可编辑，欢迎下载矿区光缆环网线路完善与整改工程技术协议书徐州捷信通信工程二○○八年十月七日1编制说明1.1编制依据1。1.1矿区光缆环网线路完善与整改工程施工合同。1。1.2《通信光缆电缆线路工程设计与施工新技术及验收规范》《电气装置安装工程电缆线路施工及验收规范（JG50168—92）》。1.1.4历年类似工程的施工经验1。1.5现场调查资料等1.2职能单位1.2。1项目法人（甲方）：上海大屯能源信息中心（具体负责本工程的建设管理，负责本工程的竣工验收，承担本工程合同中项目法人应承担的所有义务和应享有的所有权利，提供乙方人员在现场工作时的必要帮助。）施工单位（乙方):徐州捷信通信工程（服从甲方管理,优质高效地完成本工程，提供甲方现场管理人员在现场的工作条件.）2工程概况及特点：2.1工程概况本工程规模有：架设光缆总长6450米，共7段，共涉及到大屯电厂,龙东矿、孔庄矿等6个单位，熔接测试光纤622芯,安装光配柜1台。（详见附录一～六）2。2沿线交通情况：本工程所经过地区为城乡结合部，施工点较分散，交通较不便。2.3。地形、地质概况本工程所经地区多为稻麦两熟田，地下水受季节影响，土质为粉质粘土和粉土。2.4工程技术特性：（1）通讯光缆：36芯（2）钢绞线及敷挂金具：本线路金具均采用中华人民共和国电力工业部《电力金具产品样本》中的产品。2。5跨越情况：跨越铁路1处，公路1处,建筑物7处,弱电线路12处，河流1处。2。6工程承包范围和工作内容架设光缆总长6450米，分7段，共涉及到大屯电厂，龙东矿、孔庄矿、徐庄矿、110kV中心变电站和公司通讯机房,熔接光缆，配合调试等。2。7工程特点：2。7。1光缆敷设方式本工程光缆敷设方式为架空和管道敷设两种.2。7。2光缆敷设时固定方式:塔号塔型固定方式1直线杆塔悬垂式固定金具2耐张杆塔绞丝耐张固定金具3楼、房、墙壁钢绞线复挂光缆挂钩4地下穿管敷设5电缆沟支架光缆牵引方式：人力展放。3工程总目标：3.1科学管理、精心施工、安全、优质、高效，按时地完成施工任务，确保达标投产，争创精品工程。3.2工程工期为年月日至年月日.4施工组织4。1施工现场组织管理为确保安全、优质、高效地完成该项工作，我公司在充分分析工程需要的基础上，选配了一批精干的管理、技术人员，组成项目部。4.2施工总体要求:4.2。1工程施工期间,务实工作，互相配合，服从工地领导安排，努力完成本次光缆敷设引入工程。4。2.2人员通讯联系畅通。5施工技术5.1技术资料准备根据本工程实际情况，编制工程施工三措和作业指导书.5.2施工程序和方案要点5.2。1主要施工程序：施工前期准备-开工—展放光缆-熔接光纤—光纤测试—验收及消缺—竣工验收—竣工-试运行.5.2。2施工计划中心区110kV变电站光缆引入（3个工作日）徐庄矿光缆引入（6个工作日）孔庄矿光缆引入(5个工作日)龙东矿光缆引入（6个工作日）大屯电厂光缆引入(4个工作日）公司至邓楼道口光缆敷设（8个工作日）备注；施工前需要确认原光缆对接方式等详细资料，具体到每芯光纤，同时需要通信中心、大屯电厂、矿区等有关技术负责人现场指导．直埋光缆敷设要求光缆沟开挖坑深为0.8米，并埋设于冻土层以下,电缆上、下100mm处应铺设软土或沙层，做好防雨水冲刷措施。光缆之间，光缆与其他管道、道路、建筑物等之间的平行和交叉的最小净距应符合下表规定：项目最小净距（m)平行交叉不同使用部门的光缆间0。50。5油管道10.5可燃气体及易燃液体管道10.5其他管道0。50。5杆塔基础1-排水沟10.55。2.4光缆架空敷设施工(1）钢绞线采用人力放线，紧线采用滑轮组，并要检查地猫的距离、方位、坑深及其马道，是否符合要求。(2）跨越道路、通信线、电力线路时,采用松线或临时跨越架进行，并设专人监护。（3）钢绞线的连接耐张采用UT线夹，直线采用悬垂线夹固定。（4）附件安装时应检查挂钩、光缆,确保其清洁和完好无损。采用闭口销和开口销不应有折断、裂纹等现象。采用开口销应对称开口，开口角度30°－60°.严禁用线材或其它材料代替闭口销和开口销。（5)在光缆弧垂调整合格后及时进行附件安装，并在挂线后的二天内完成。5.3施工技术管理5。3。1施工应遵循的主要技术规范5。3。1《电气装置安装工程电缆线路施工及验收规范（JG50168-92)》.5。3。2《电气装置安装工程35KV及以下架空电力线路施工及验收规范(GB50173—92）》。5。
