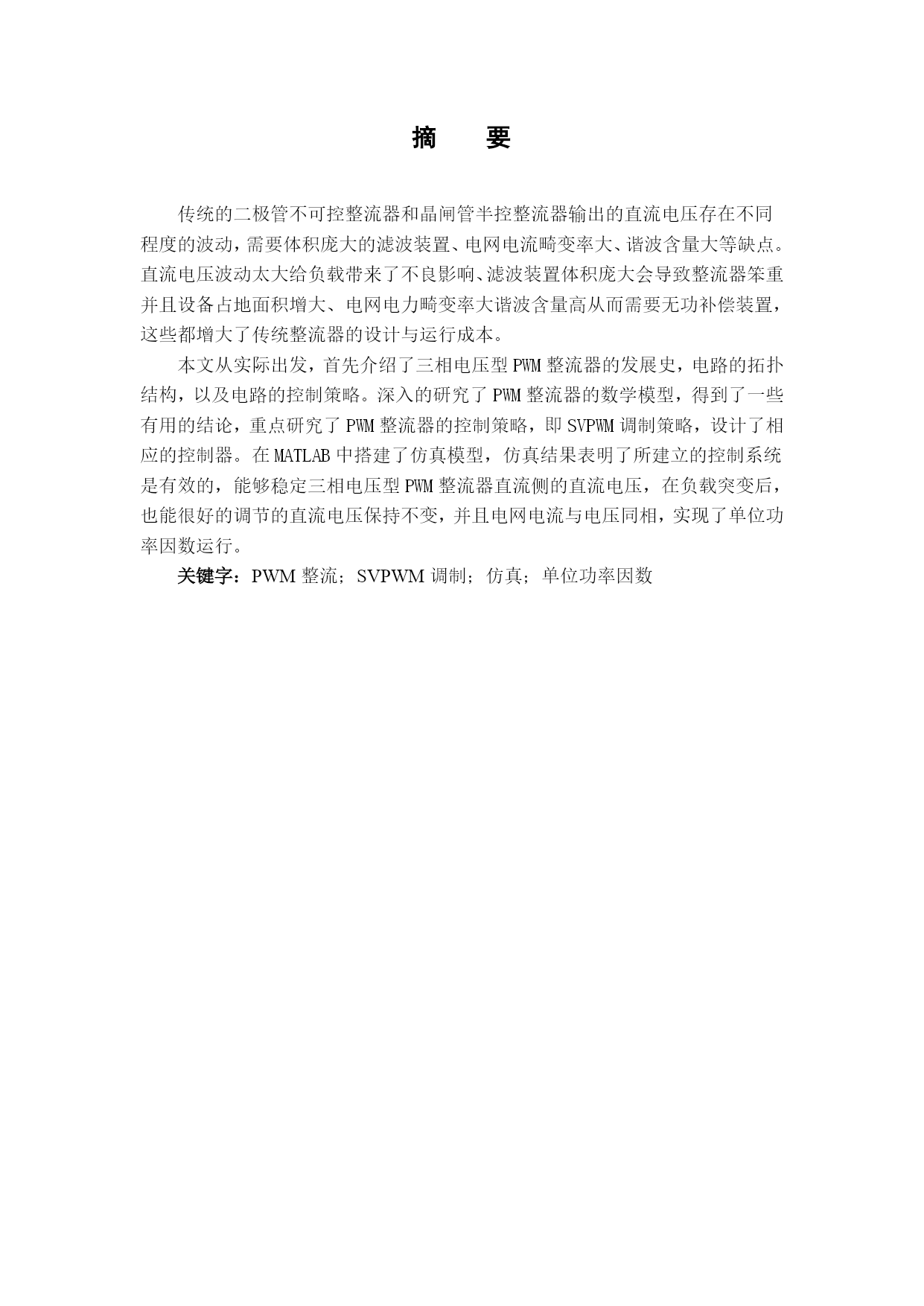

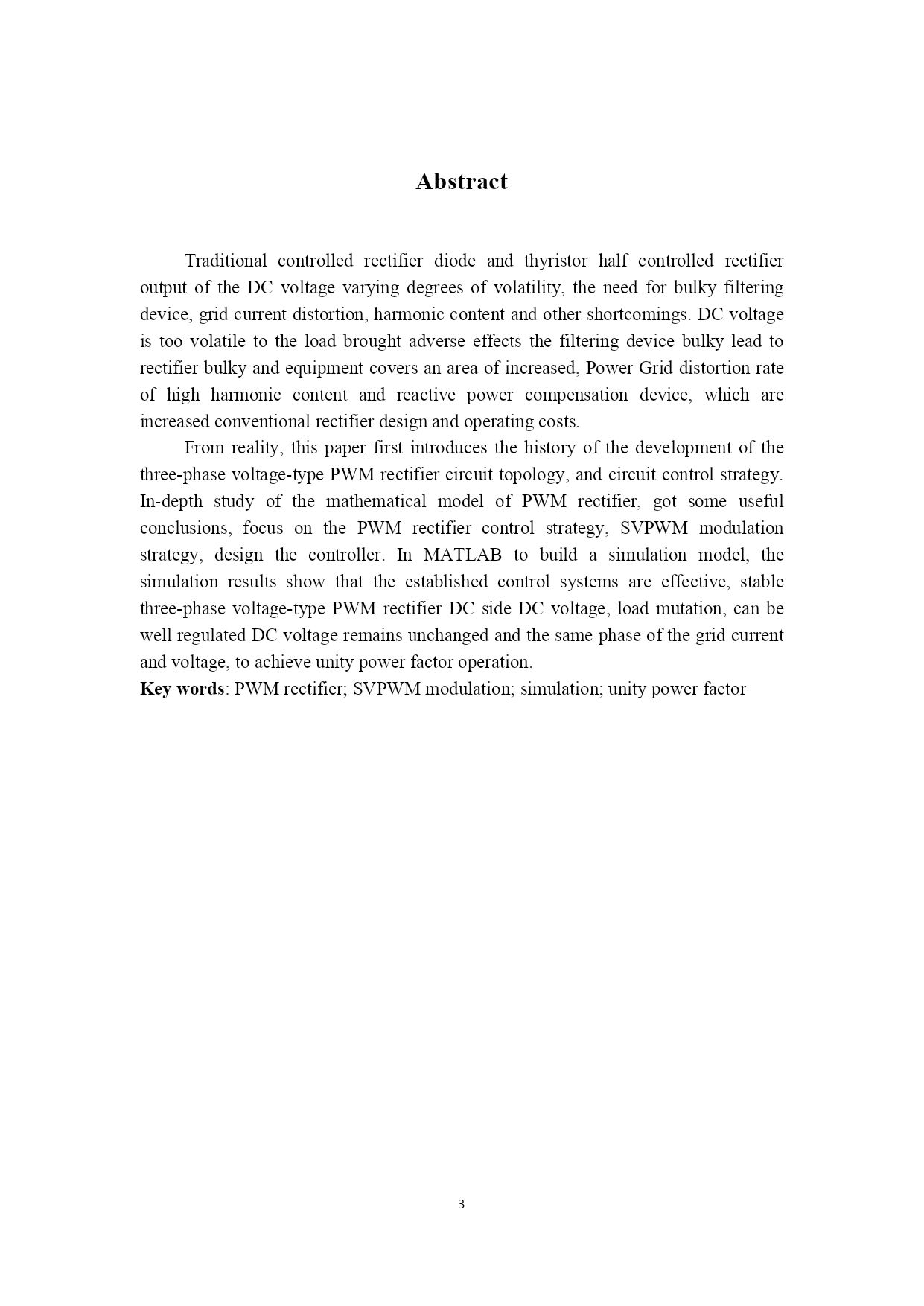

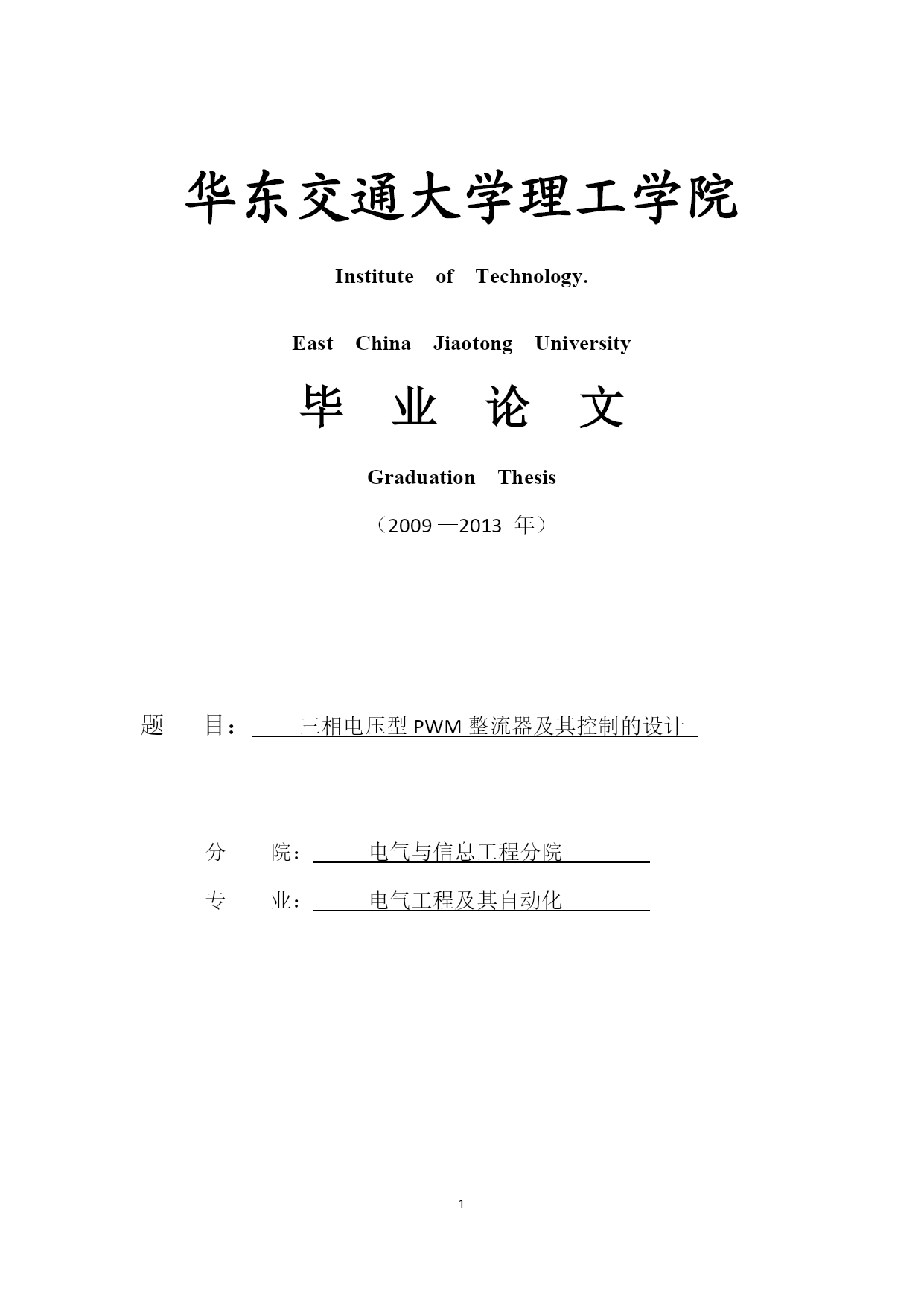

PAGE\*MERGEFORMAT29PAGE\*MERGEFORMAT1华东交通大学理工学院InstituteofTechnology.EastChinaJiaotongUniversity毕业论文GraduationThesis（2009—2013年）题目：三相电压型PWM整流器及其控制的设计分院：电气与信息工程分院专业：电气工程及其自动化摘要传统的二极管不可控整流器和晶闸管半控整流器输出的直流电压存在不同程度的波动，需要体积庞大的滤波装置、电网电流畸变率大、谐波含量大等缺点。直流电压波动太大给负载带来了不良影响、滤波装置体积庞大会导致整流器笨重并且设备占地面积增大、电网电力畸变率大谐波含量高从而需要无功补偿装置，这些都增大了传统整流器的设计与运行成本。本文从实际出发，首先介绍了三相电压型PWM整流器的发展史，电路的拓扑结构，以及电路的控制策略。深入的研究了PWM整流器的数学模型，得到了一些有用的结论，重点研究了PWM整流器的控制策略，即SVPWM调制策略，设计了相应的控制器。在MATLAB中搭建了仿真模型，仿真结果表明了所建立的控制系统是有效的，能够稳定三相电压型PWM整流器直流侧的直流电压，在负载突变后，也能很好的调节的直流电压保持不变，并且电网电流与电压同相，实现了单位功率因数运行。关键字：PWM整流；SVPWM调制；仿真；单位功率因数AbstractTraditionalcontrolledrectifierdiodeandthyristorhalfcontrolledrectifieroutputoftheDCvoltagevaryingdegreesofvolatility,theneedforbulkyfilteringdevice,gridcurrentdistortion,harmoniccontentandothershortcomings.DCvoltageistoovolatiletotheloadbroughtadverseeffectsthefilteringdevicebulkyleadtorectifierbulkyandequipmentcoversanareaofincreased,PowerGriddistortionrateofhighharmoniccontentandreactivepowercompensationdevice,whichareincreasedconventionalrectifierdesignandoperatingcosts.Fromreality,thispaperfirstintroducesthehistoryofthedevelopmentofthethree-phasevoltage-typePWMrectifiercircuittopology,andcircuitcontrolstrategy.In-depthstudyofthemathematicalmodelofPWMrectifier,gotsomeusefulconclusions,focusonthePWMrectifiercontrolstrategy,SVPWMmodulationstrategy,designthecontroller.InMATLABtobuildasimulationmodel,thesimulationresultsshowthattheestablishedcontrolsystemsareeffective,stablethree-phasevoltage-typePWMrectifierDCsideDCvoltage,loadmutation,canbewellregulatedDCvoltageremainsunchangedandthesamephaseofthegridcurrentandvoltage,toachieveunitypowerfactoroperation.Keywords:PWMrectifier;SVPWMmodulation;simulation;unitypowerfactor目录TOC\o"1-3"\h\u中文HYPERLINK\l_Toc14561摘要PAGEREF_Toc145611英文摘要HYPERLINK\l_Toc235222目录HYPERLINK\l_Toc233023HYPERLINK\l_Toc17039第1章绪论PAGEREF_Toc170391HYPERLINK\l_Toc176031.1课题的研究背景与意义PAGEREF_Toc
