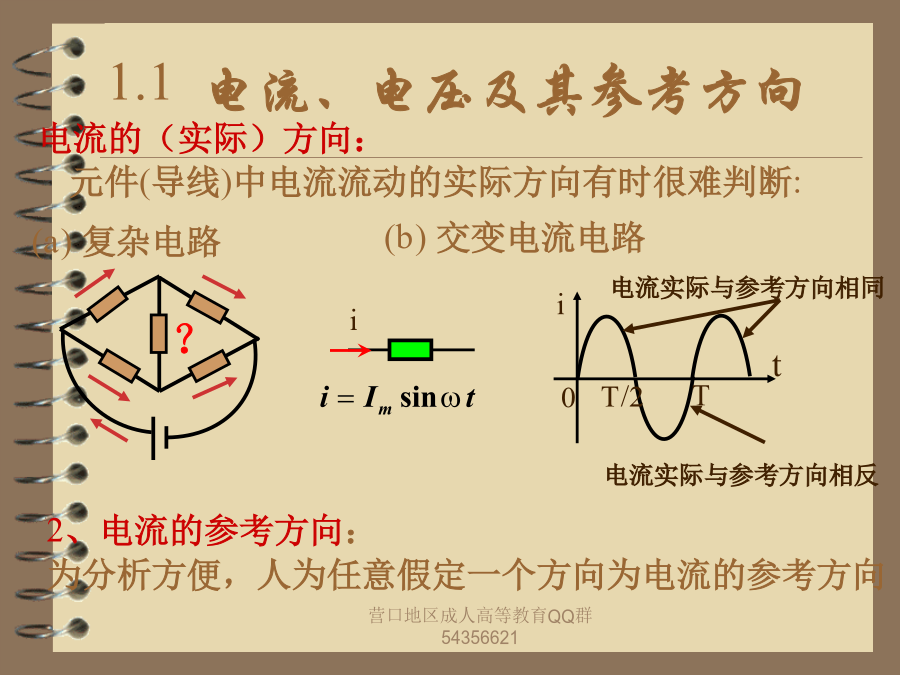

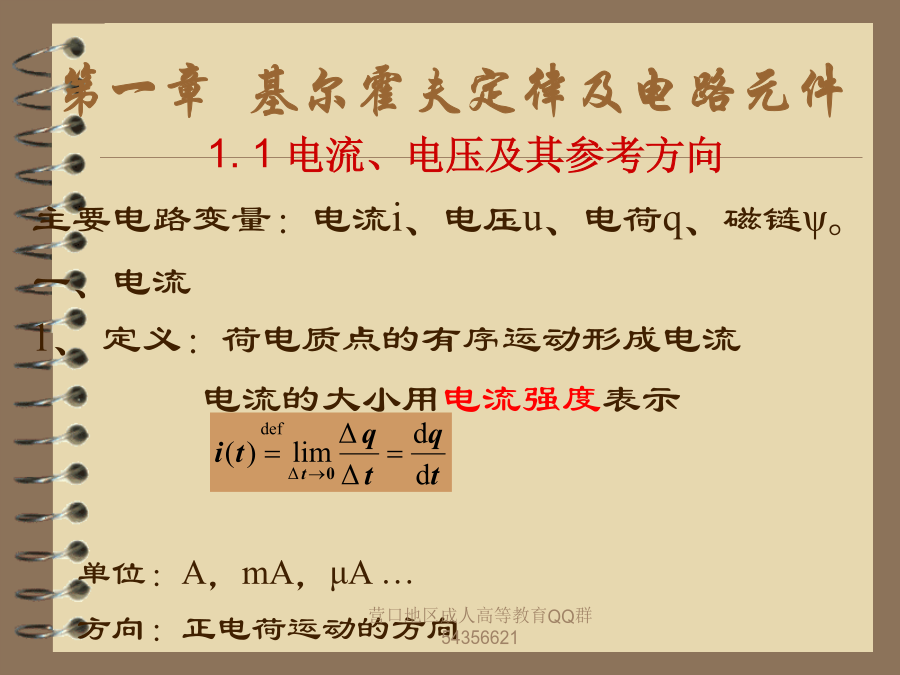

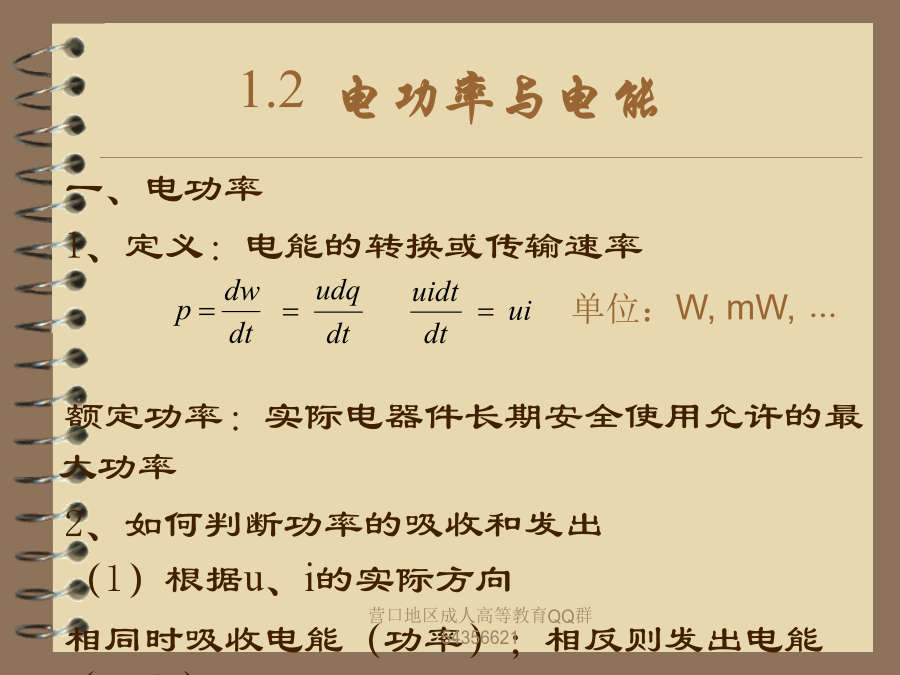

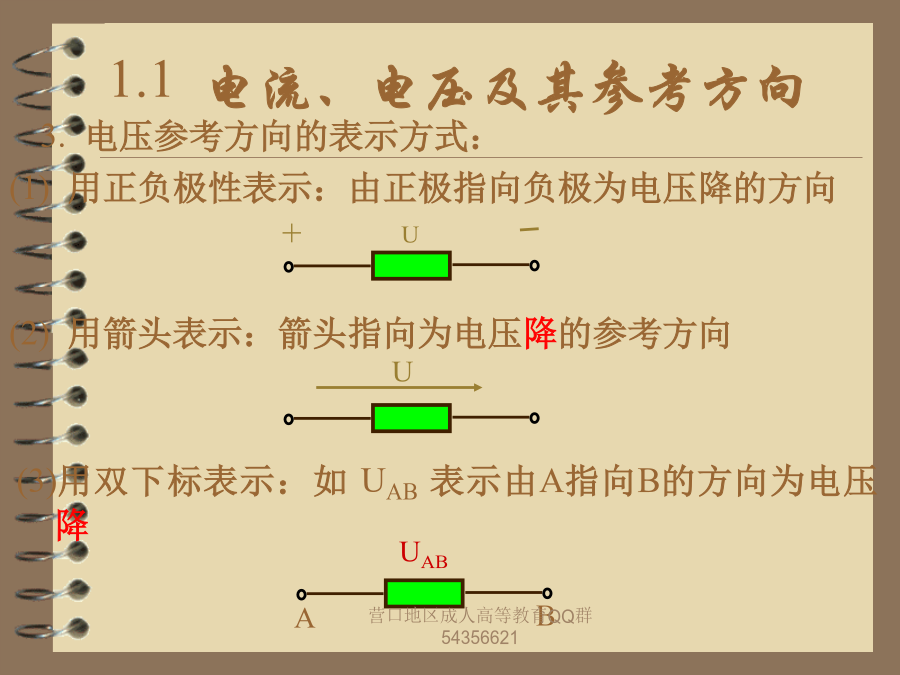

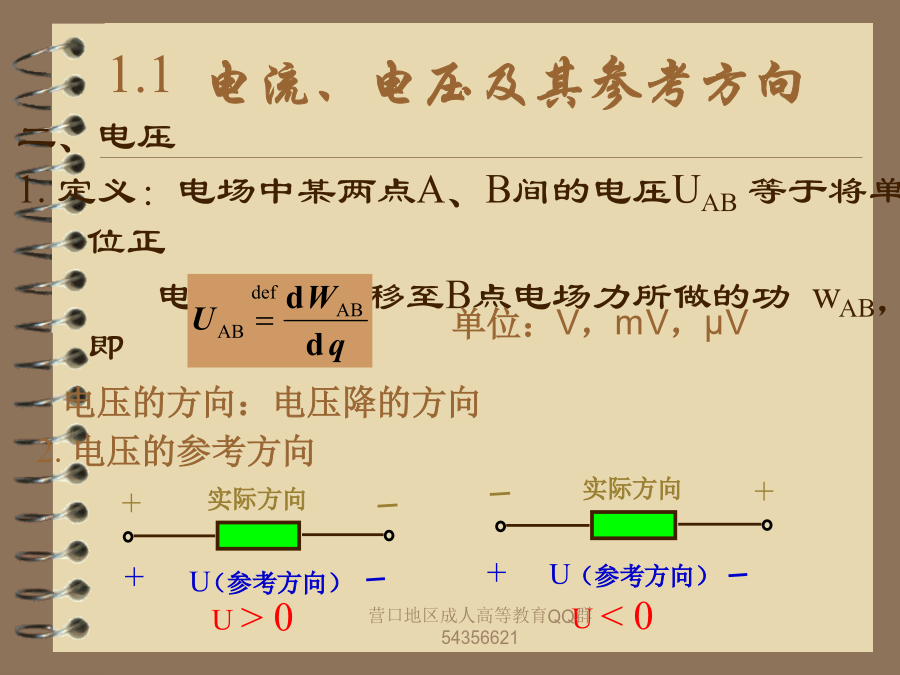

第一章基尔霍夫定律及电路元件1.1电流、电压及其参考方向1.1电流、电压及其参考方向1.1电流、电压及其参考方向1.1电流、电压及其参考方向1.1电流、电压及其参考方向1.1电流、电压及其参考方向1.1电流、电压及其参考方向1.2电功率与电能1.2电功率与电能1.2电功率与电能例1.1：求各元件发出或吸收的功率1.3基尔霍夫电流定律（KCL）1.3基尔霍夫电流定律（KCL）1.3基尔霍夫电流定律（KCL）1.3基尔霍夫电流定律（KCL）1.3基尔霍夫电流定律（KCL）1.3基尔霍夫电流定律（KCL）1.3基尔霍夫电流定律（KCL）1.4基尔霍夫电压定律(KVL)1.4基尔霍夫电压定律(KVL)1.4基尔霍夫电压定律(KVL)1.4基尔霍夫电压定律(KVL)例1.3：求未知支路电压。基尔霍夫定律是对于集中参数电路的结构约束，与电路元件性质无关。KCL是对与节点相连的支路电流的约束；KVL是对回路中所包含的电压的约束1.5电阻元件1.5电阻元件1.5电阻元件1.5电阻元件1.6独立电源1.6独立电源1.6独立电源1.6独立电源二、电流源（由光电池、稳流电源等抽象）1、定义：端口电流即源电流是确定的时间函数与端口电压无关2、符号：3、端口特性：非关联，特性方程：,u由外电路确定特性曲线：平行于电压轴4．电流源置零即时，电流源相当于开路5．功率：非关联，输出功率p>0,实际输出，电源供电p<0,实际吸收，负载用电1.6独立电源1.7受控电源1.7受控电源1.7受控电源1.7受控电源1.7受控电源第一章小结
