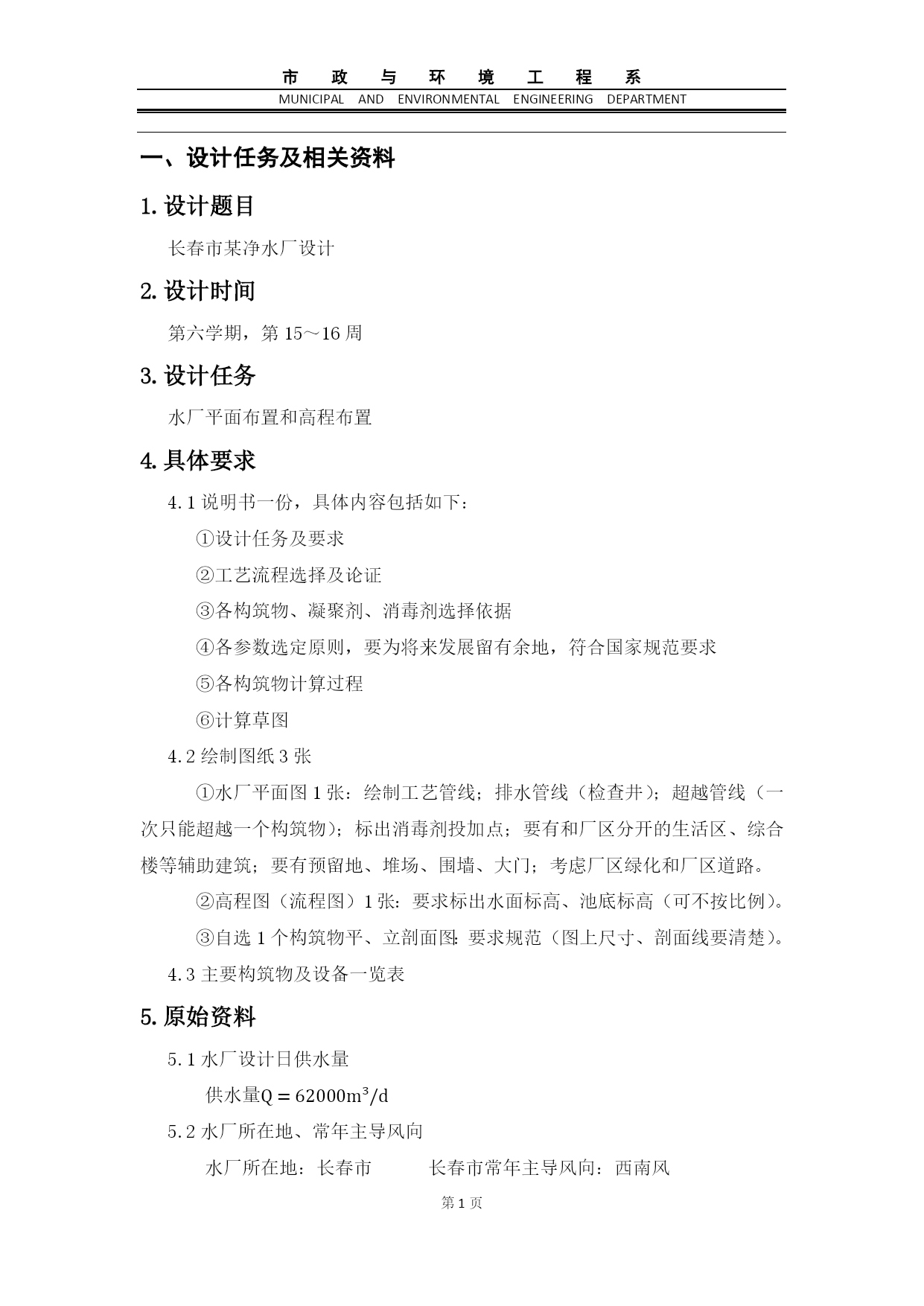

市政与环境工程系MUNICIPALANDENVIRONMENTALENGINEERINGDEPARTMENT第PAGE\*MERGEFORMAT31页一、设计任务及相关资料1.设计题目长春市某净水厂设计2.设计时间第六学期,第15~16周3.设计任务水厂平面布置和高程布置4.具体要求4.1说明书一份,具体内容包括如下:①设计任务及要求②工艺流程选择及论证③各构筑物、凝聚剂、消毒剂选择依据④各参数选定原则,要为将来发展留有余地,符合国家规范要求⑤各构筑物计算过程⑥计算草图4.2绘制图纸3张①水厂平面图1张:绘制工艺管线;排水管线(检查井);超越管线(一次只能超越一个构筑物);标出消毒剂投加点;要有和厂区分开的生活区、综合楼等辅助建筑;要有预留地、堆场、围墙、大门;考虑厂区绿化和厂区道路。②高程图(流程图)1张:要求标出水面标高、池底标高(可不按比例)。③自选1个构筑物平、立剖面图:要求规范(图上尺寸、剖面线要清楚)。4.3主要构筑物及设备一览表5.原始资料5.1水厂设计日供水量供水量Q=62000m³/d5.2水厂所在地、常年主导风向水厂所在地:长春市长春市常年主导风向:西南风5.3以河水为水源,判断河水受到污染,水质分析报告如下:水质分析报告指标单位数值浊度NTU最高800,平均110色度度13水温℃最高22℃,最低1℃PH—7.0~8.5总硬度mg/LCaCO3380总大肠菌群枚/L750耗氧量mg/L6BOD5mg/L4氨氮mg/L0.9氯仿mg/L0.09二、工艺流程确定、选择及论证给水处理厂处理工艺流程的确定,应根据水源水质和《生活饮用水卫生标准GB5749-85》及《生活饮用水卫生规范》、水厂所在地区的气候情况、设计水量规模等因素,通过调查研究,参考相似水厂的设计运行经验,同时还要经过技术经济比较才能确定给水处理厂工艺流程。给水处理工艺流程的选择与原水水质和处理后的水质要求有关。一般来讲,地下水只需要经消毒处理即可;对含有铁、锰、氟的地下水,则需采用除铁、除锰、除氟的处理工艺。地表水为水源时,生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。如果是微污染原水,则需要进行特殊处理(预处理)。下面提供两种给水处理工艺流程方案,从中进行比较:两种方案想法:方案一:↓(凝聚剂)↓(消毒剂)原水→混合→絮凝→沉淀→过滤→出水其中凝聚剂采用聚合铝(PAC);混合设施采用机械混合;絮凝设施采用往复式隔板絮凝池;沉淀设施采用平流式沉淀池;过滤设备采用移动罩滤池;消毒剂采用氯消毒的方法。方案二:↓(凝聚剂)↓(消毒剂)原水→混合→絮凝→沉淀→过滤→出水↑(Cl2)其中凝聚剂采用聚合铝(PAC);混合设施采用管式静态混合器;絮凝设施采用网格絮凝池;沉淀设施采用斜管沉淀池;过滤设备采用普通快滤池(双层砂滤料);消毒剂采用氯消毒的方法。相关构筑物、凝聚剂、消毒剂的选择及比较:凝聚剂:两个方案都在用聚合氯化铝(PAC),该凝聚剂净化效率高,用药量少,出水浊度低、色度小、过滤性能好,原水浊度高时尤为显著。混合设备:方案一采用是机械混合该方法适用于各种规格的水厂,但需增加混合设备和维修工作。方案二采用的是管式静态混合器,该方法构造简单,无运动部件,安装方便,混合快速均匀。絮凝设备:方案一采用往复式隔板沉淀池该方法虽然构造简单,施工方便,但是容积较大,水头损失大,折转处絮粒易破碎,出水流量不易分配均匀。方案二采用的是网格絮凝池,该方法反应效果好,水头损失小,絮凝时间短。沉淀设施:方案一采用的是平流式沉淀池,该方法操作管理简单,施工简单,但是占地面积大,水力排泥时,排泥困难。方案二采用的斜管沉淀池,沉淀效率高,池体小,占地小。过滤设备:方案一采用移动罩滤池,适用于大中型水厂,单格面积宜小于10m2。而方案二采用的是普通快滤池一般适用于大中型水厂,单池面积不宜大于100m2。消毒剂:两个方案采用的都是氯消毒的方法。效果明显、常用、效果好。同时还起到了保证出水余氯量的作用方案比较:方案一流程完全是传统常规处理流程,该流程主要处理未污染水源,缺少对已污染水源的预处理;然而方案二流程则采用的是预处理+常规处理流程的方法。特别适用于本次的已受污染的水源。通过对各个构筑物和方案处理流程的比较和经济合理性等各方面的比较。故本次设计采用方案二的给水处理工艺。经处理过后能保证出水水质合格。三、设计计算过程1.日处理水量计算Q=αQd=1.08×62000=66960m³/d=2790m³/h=0.78m³/s式中Q——水厂日处理水量(m³/d);α——水厂自用水量系数,一般为设计供水量的5%~10%,设计
