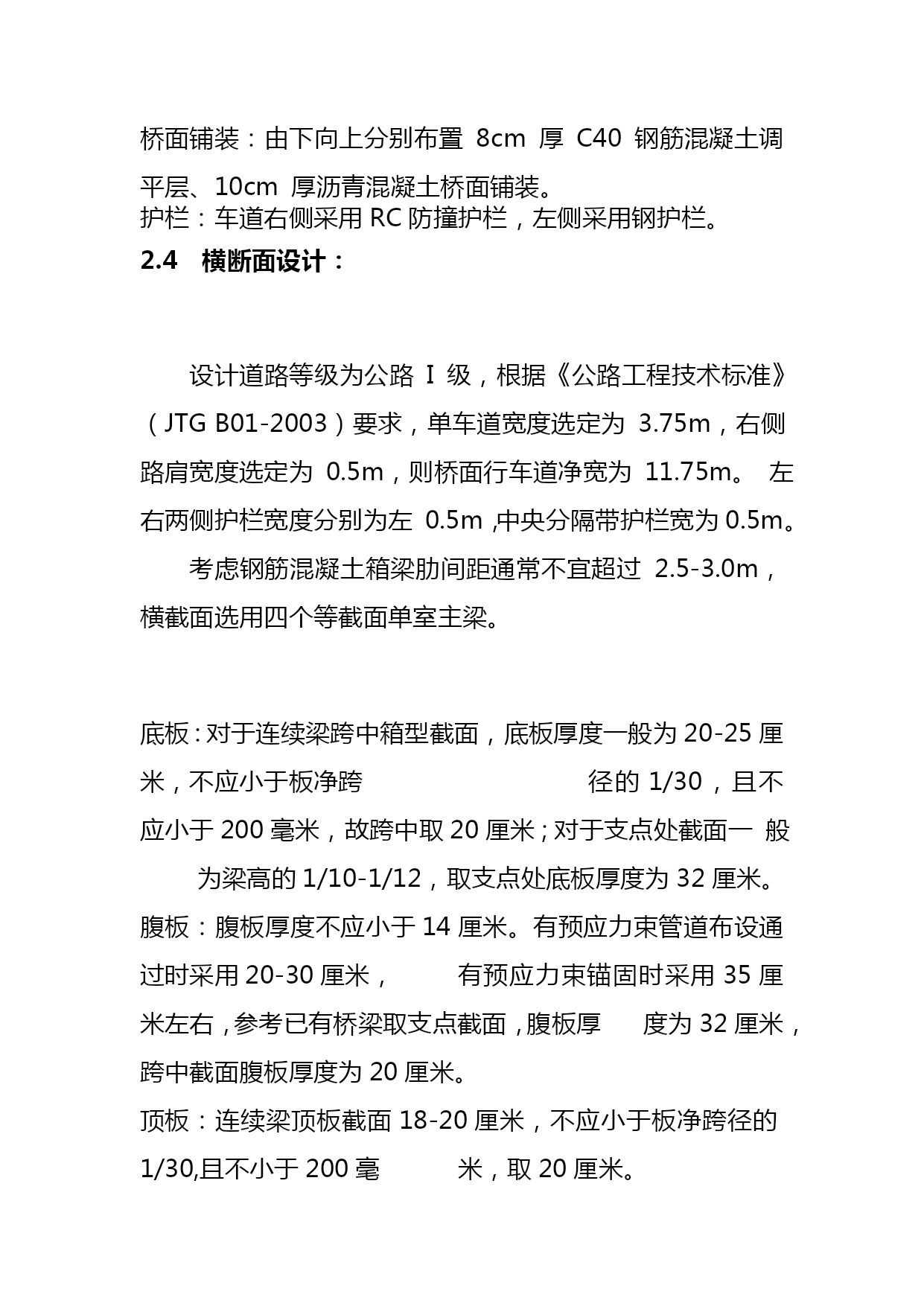

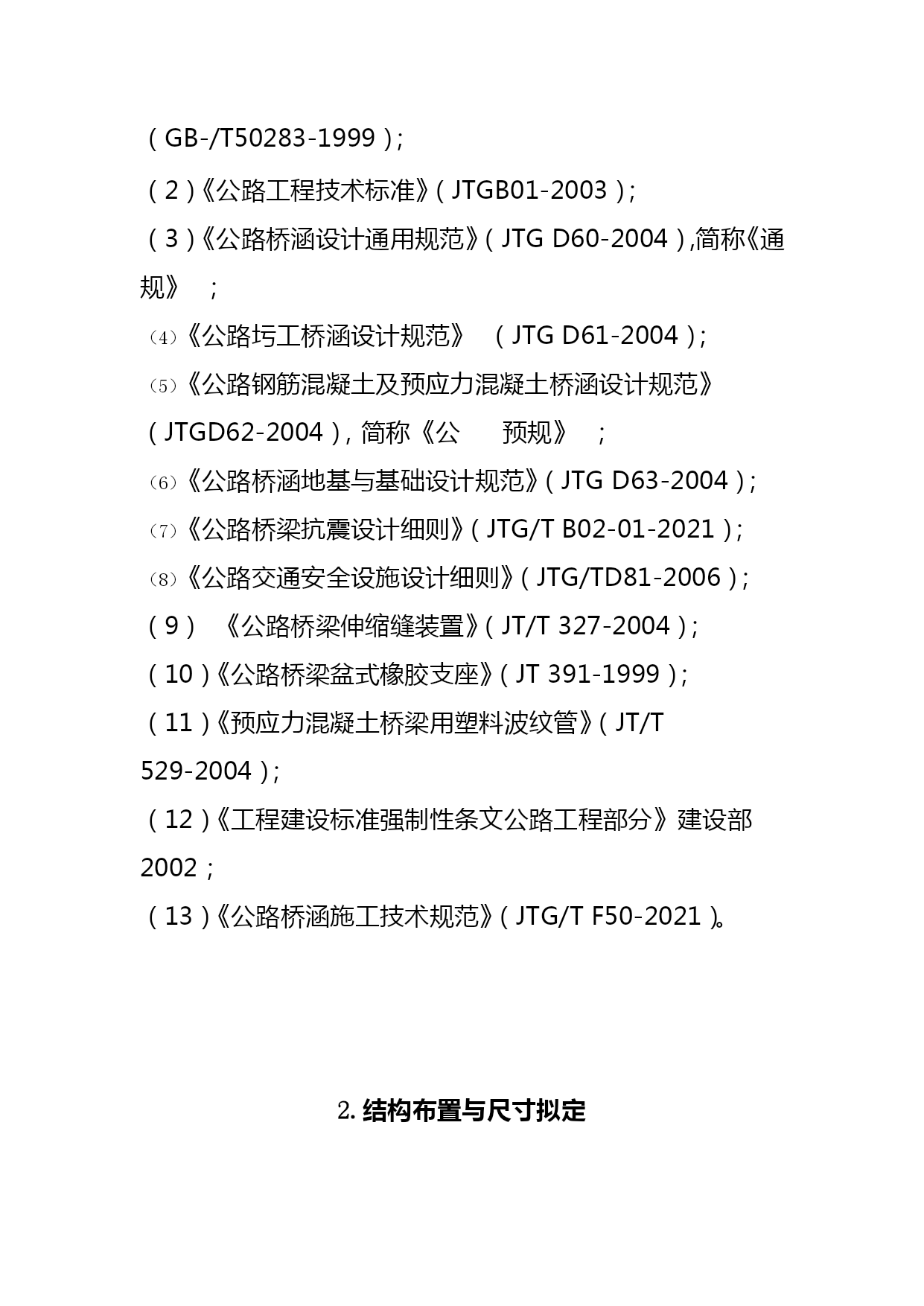

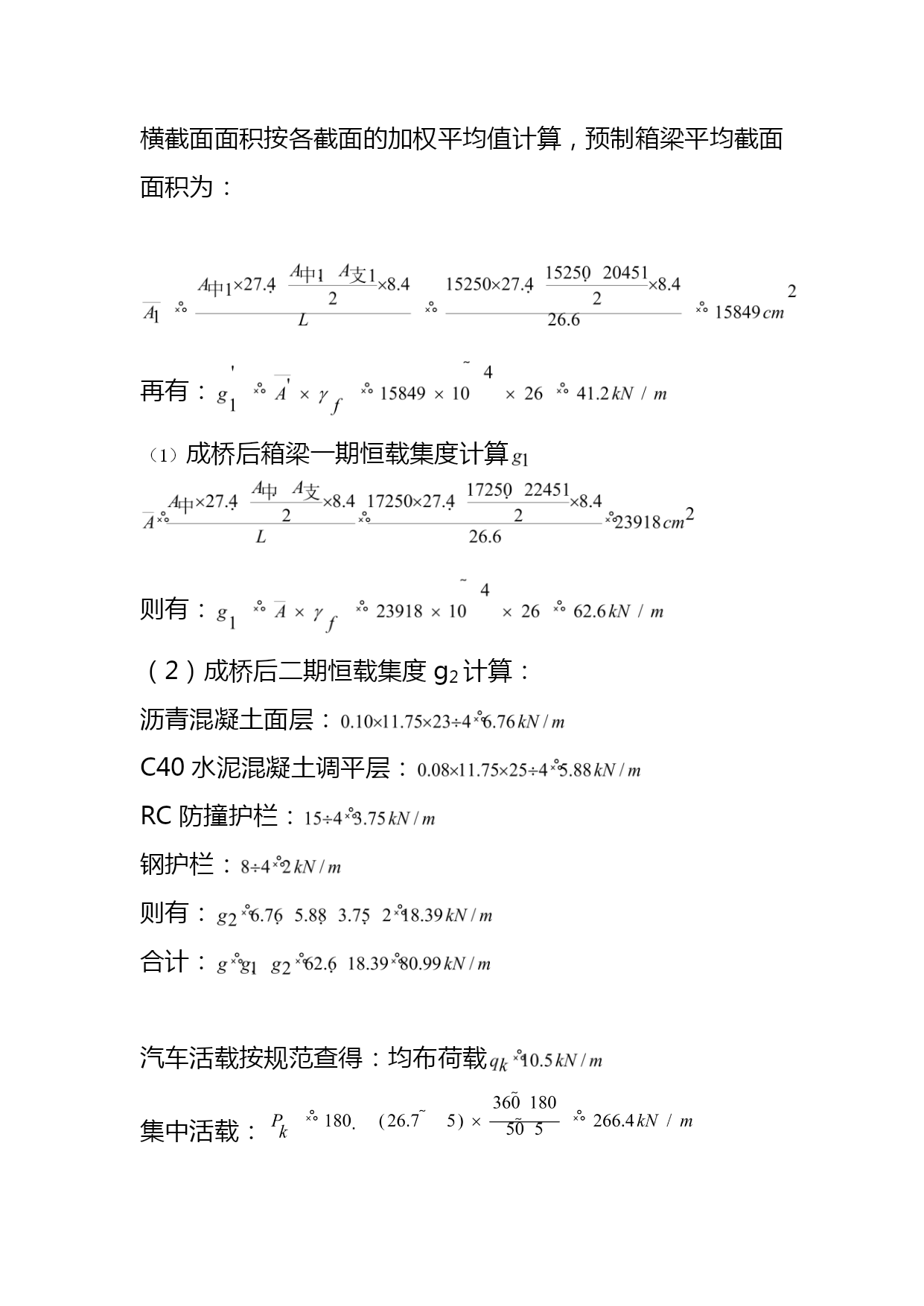

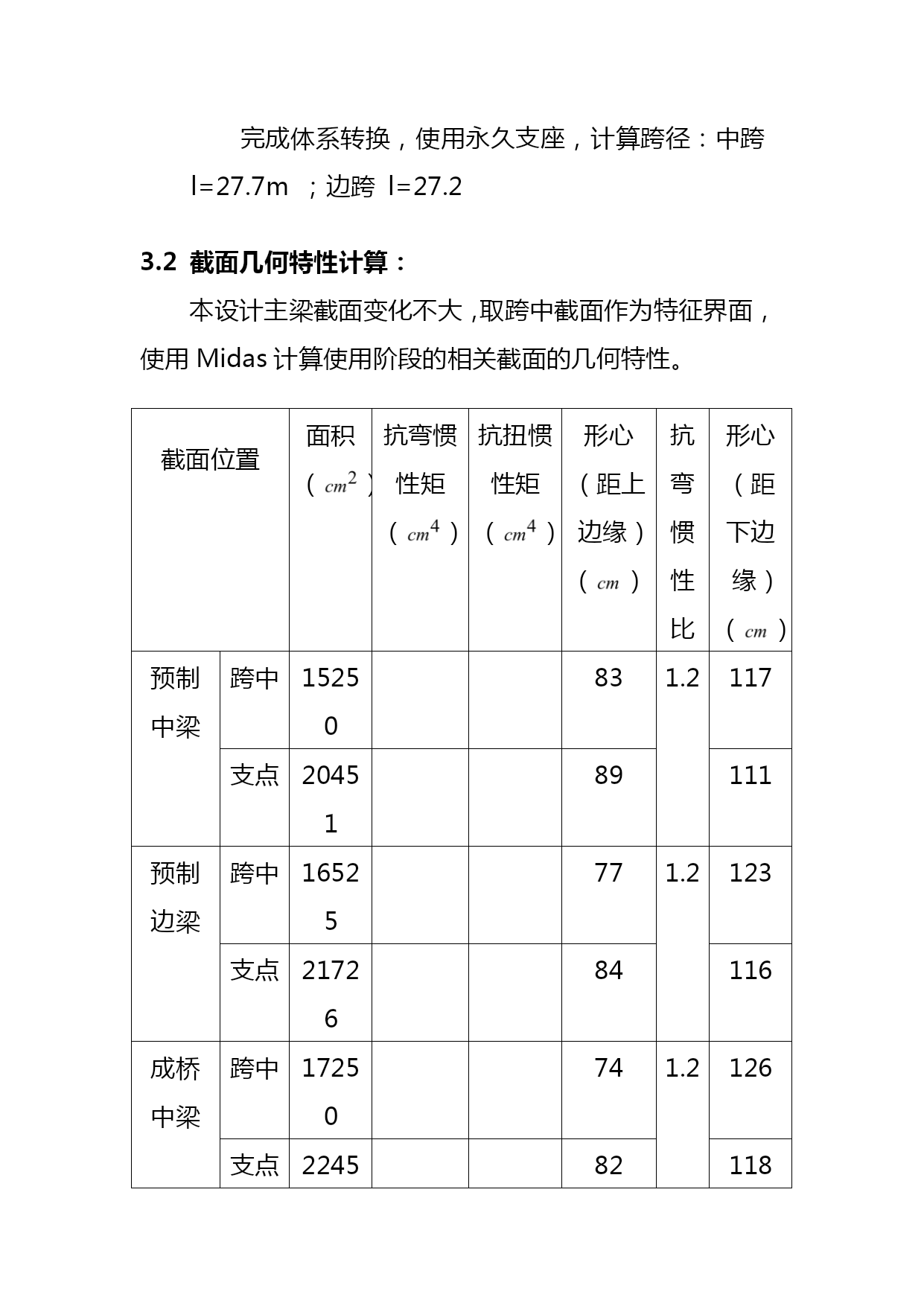

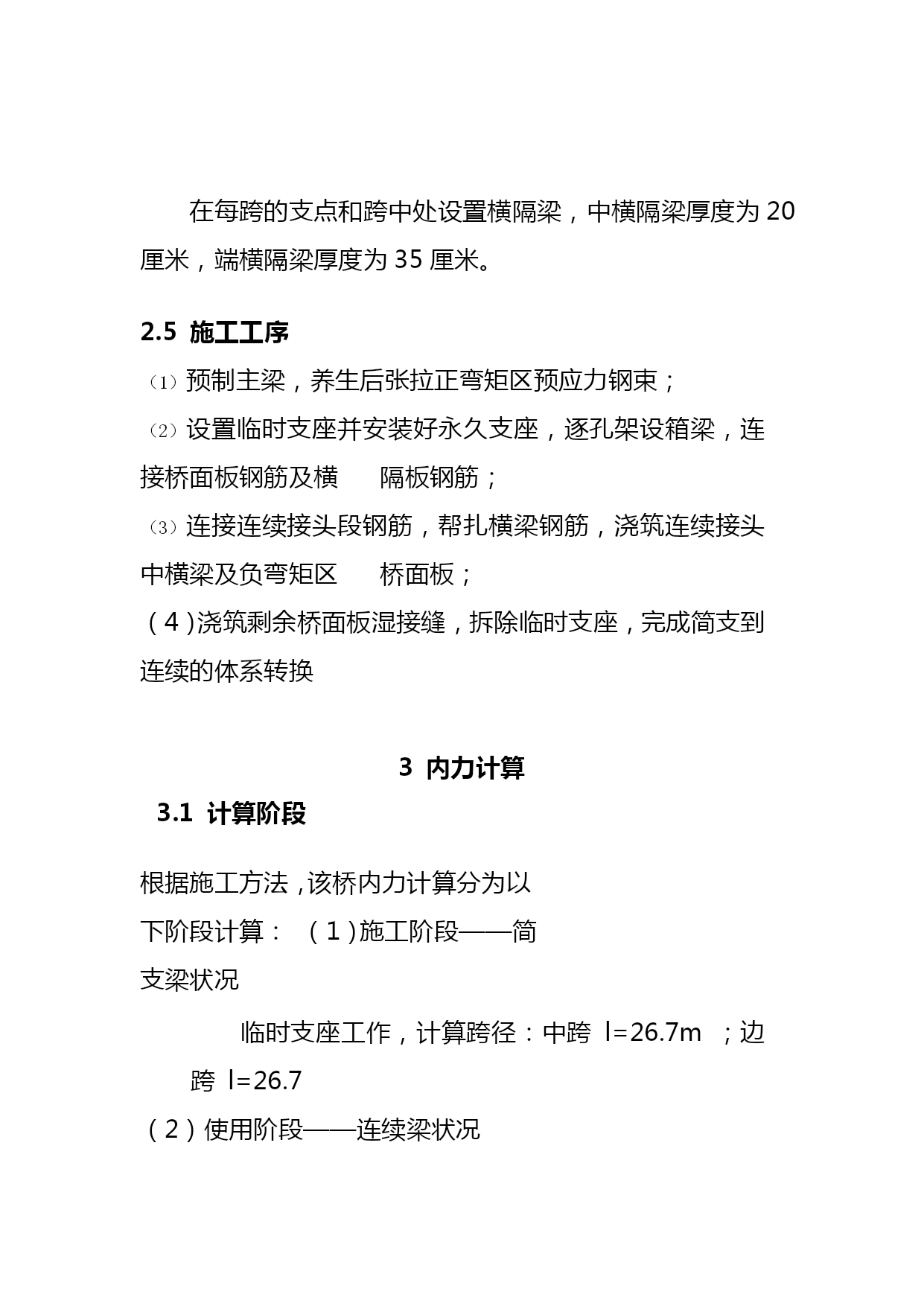

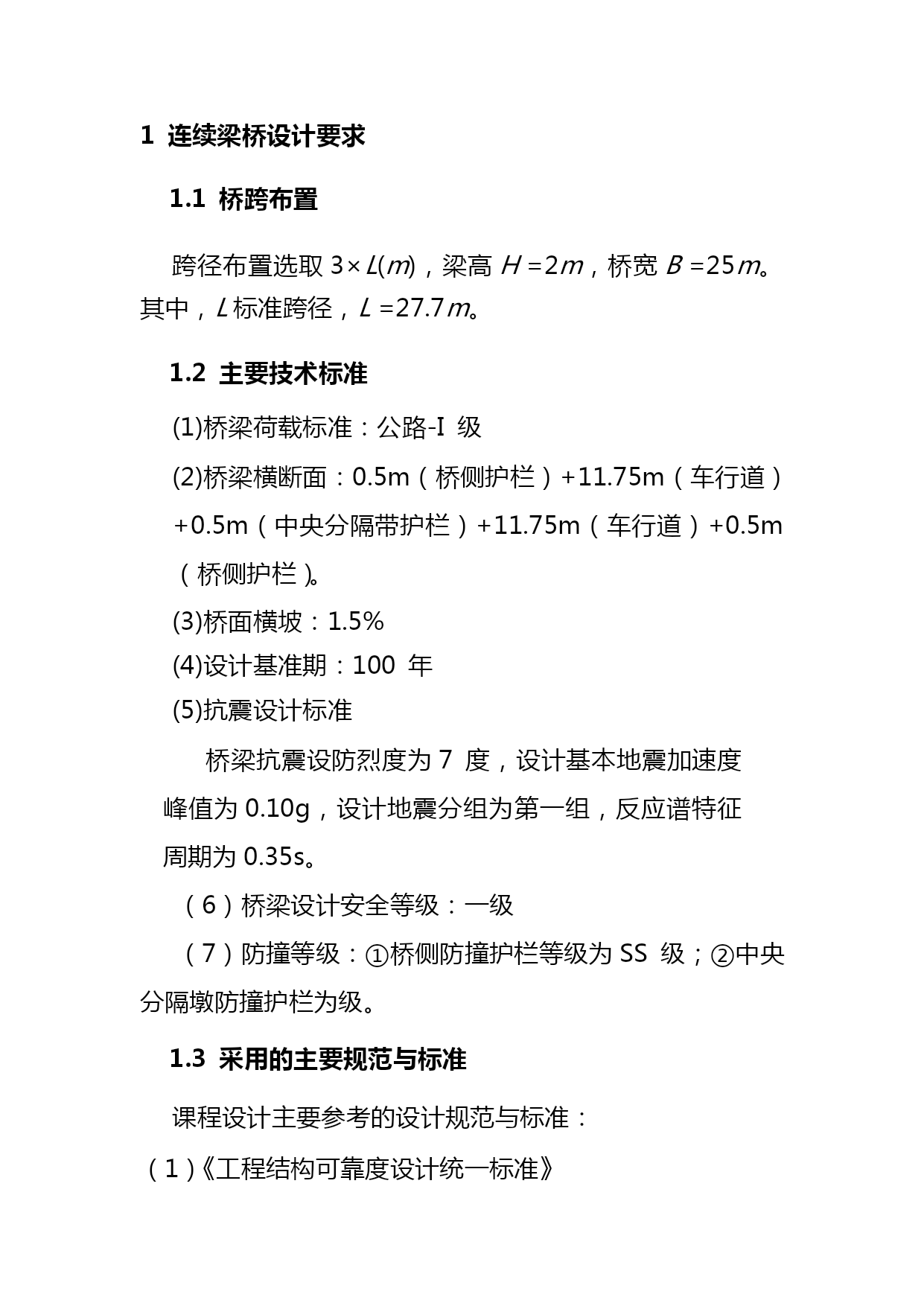

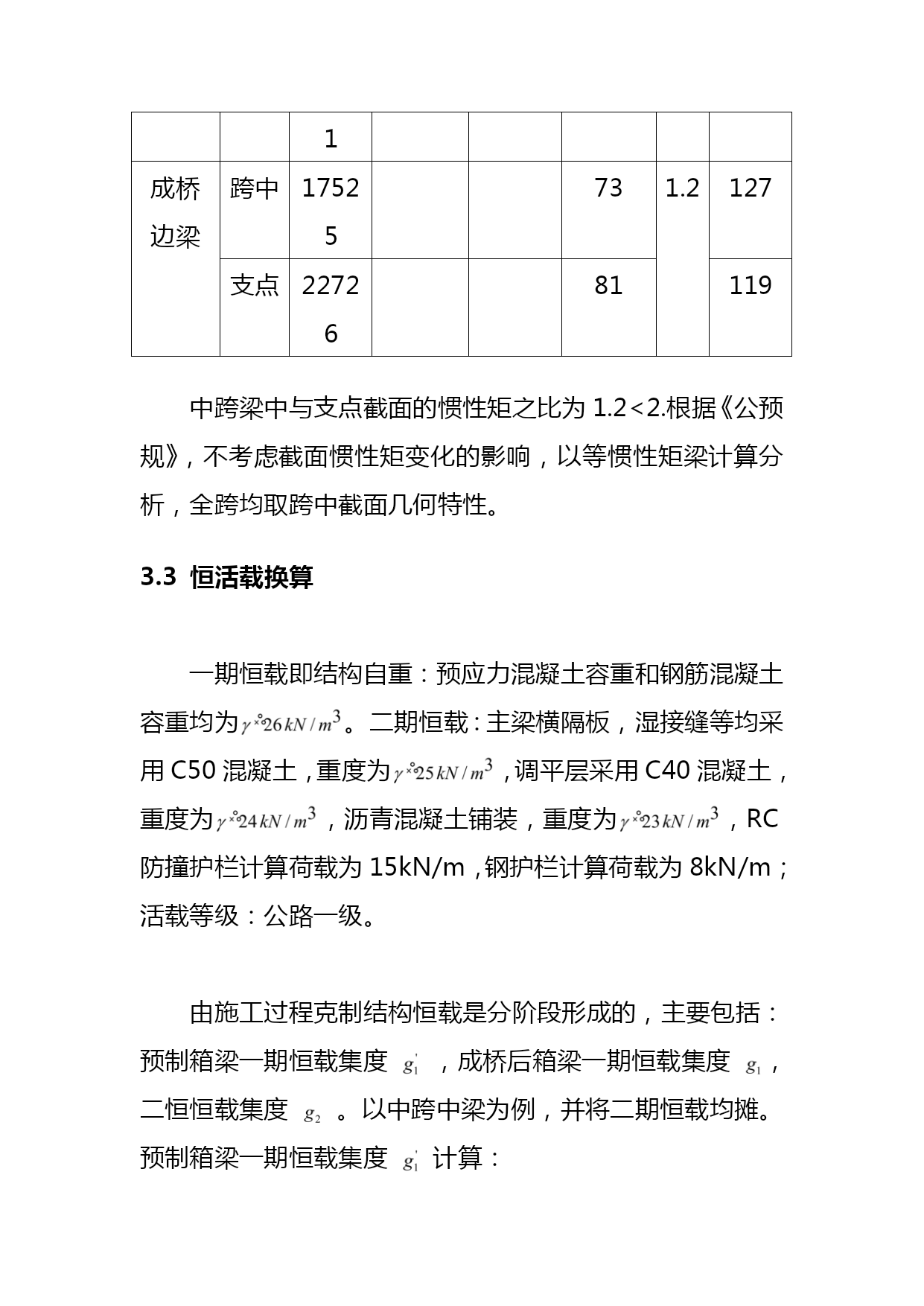

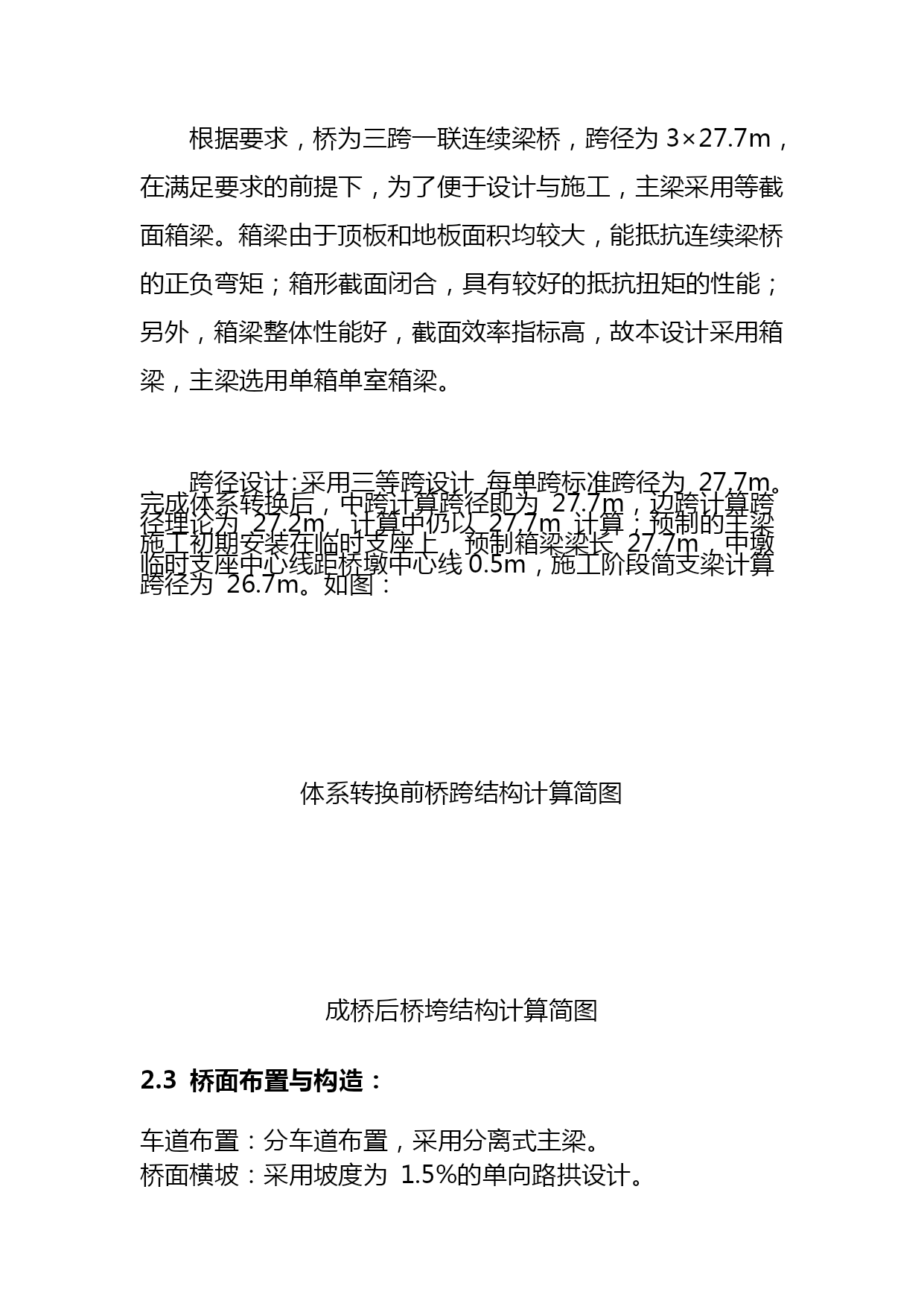

三跨一联简支转连续桥梁设计及计算说明书课程设计(完整版)资料(可以直接使用,可编辑优秀版资料,欢迎下载)桥梁工程课程设计三跨一联简支转连续桥梁设计及计算说明书指导教师:姓名:学号:设计要求1连续梁桥设计要求1.1桥跨布置跨径布置选取3×L(m),梁高H=2m,桥宽B=25m。其中,L标准跨径,L=27.7m。1.2主要技术标准(1)桥梁荷载标准:公路-I级(2)桥梁横断面:0.5m(桥侧护栏)+11.75m(车行道)+0.5m(中央分隔带护栏)+11.75m(车行道)+0.5m(桥侧护栏)。(3)桥面横坡:1.5%(4)设计基准期:100年(5)抗震设计标准桥梁抗震设防烈度为7度,设计基本地震加速度峰值为0.10g,设计地震分组为第一组,反应谱特征周期为0.35s。(6)桥梁设计安全等级:一级(7)防撞等级:①桥侧防撞护栏等级为SS级;②中央分隔墩防撞护栏为级。1.3采用的主要规范与标准课程设计主要参考的设计规范与标准:(1)《工程结构可靠度设计统一标准》(GB-/T50283-1999);(2)《公路工程技术标准》(JTGB01-2003);(3)《公路桥涵设计通用规范》(JTGD60-2004),简称《通规》;《公路圬工桥涵设计规范》(JTGD61-2004);《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004),简称《公预规》;《公路桥涵地基与基础设计规范》(JTGD63-2004);《公路桥梁抗震设计细则》(JTG/TB02-01-2021);《公路交通安全设施设计细则》(JTG/TD81-2006);(9)《公路桥梁伸缩缝装置》(JT/T327-2004);(10)《公路桥梁盆式橡胶支座》(JT391-1999);(11)《预应力混凝土桥梁用塑料波纹管》(JT/T529-2004);(12)《工程建设标准强制性条文公路工程部分》建设部2002;(13)《公路桥涵施工技术规范》(JTG/TF50-2021)。结构布置与尺寸拟定根据要求,桥为三跨一联连续梁桥,跨径为3×27.7m,在满足要求的前提下,为了便于设计与施工,主梁采用等截面箱梁。箱梁由于顶板和地板面积均较大,能抵抗连续梁桥的正负弯矩;箱形截面闭合,具有较好的抵抗扭矩的性能;另外,箱梁整体性能好,截面效率指标高,故本设计采用箱梁,主梁选用单箱单室箱梁。跨径设计:采用三等跨设计,每单跨标准跨径为27.7m。完成体系转换后,中跨计算跨径即为27.7m,边跨计算跨径理论为27.2m,计算中仍以27.7m计算;预制的主梁施工初期安装在临时支座上,预制箱梁梁长27.7m,中墩临时支座中心线距桥墩中心线0.5m,施工阶段简支梁计算跨径为26.7m。如图:体系转换前桥跨结构计算简图成桥后桥垮结构计算简图2.3桥面布置与构造:车道布置:分车道布置,采用分离式主梁。桥面横坡:采用坡度为1.5%的单向路拱设计。桥面铺装:由下向上分别布置8cm厚C40钢筋混凝土调平层、10cm厚沥青混凝土桥面铺装。护栏:车道右侧采用RC防撞护栏,左侧采用钢护栏。2.4横断面设计:设计道路等级为公路I级,根据《公路工程技术标准》(JTGB01-2003)要求,单车道宽度选定为3.75m,右侧路肩宽度选定为0.5m,则桥面行车道净宽为11.75m。左右两侧护栏宽度分别为左0.5m,中央分隔带护栏宽为0.5m。考虑钢筋混凝土箱梁肋间距通常不宜超过2.5-3.0m,横截面选用四个等截面单室主梁。底板:对于连续梁跨中箱型截面,底板厚度一般为20-25厘米,不应小于板净跨径的1/30,且不应小于200毫米,故跨中取20厘米;对于支点处截面一般为梁高的1/10-1/12,取支点处底板厚度为32厘米。腹板:腹板厚度不应小于14厘米。有预应力束管道布设通过时采用20-30厘米,有预应力束锚固时采用35厘米左右,参考已有桥梁取支点截面,腹板厚度为32厘米,跨中截面腹板厚度为20厘米。顶板:连续梁顶板截面18-20厘米,不应小于板净跨径的1/30,且不小于200毫米,取20厘米。在每跨的支点和跨中处设置横隔梁,中横隔梁厚度为20厘米,端横隔梁厚度为35厘米。2.5施工工序预制主梁,养生后张拉正弯矩区预应力钢束;设置临时支座并安装好永久支座,逐孔架设箱梁,连接桥面板钢筋及横隔板钢筋;连接连续接头段钢筋,帮扎横梁钢筋,浇筑连续接头中横梁及负弯矩区桥面板;(4)浇筑剩余桥面板湿接缝,拆除临时支座,完成简支到连续的体系转换3内力计算3.1计算阶段根据
