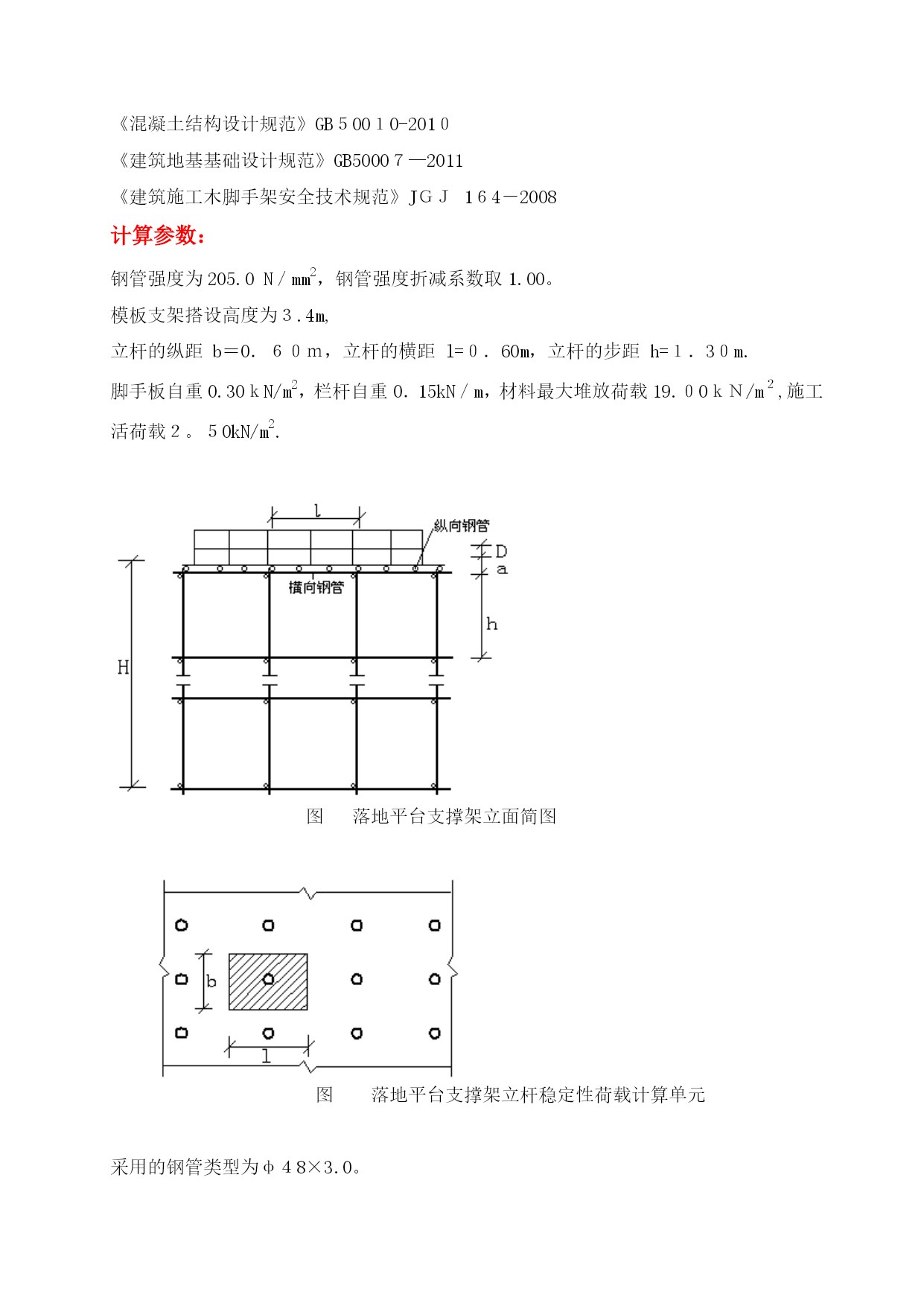

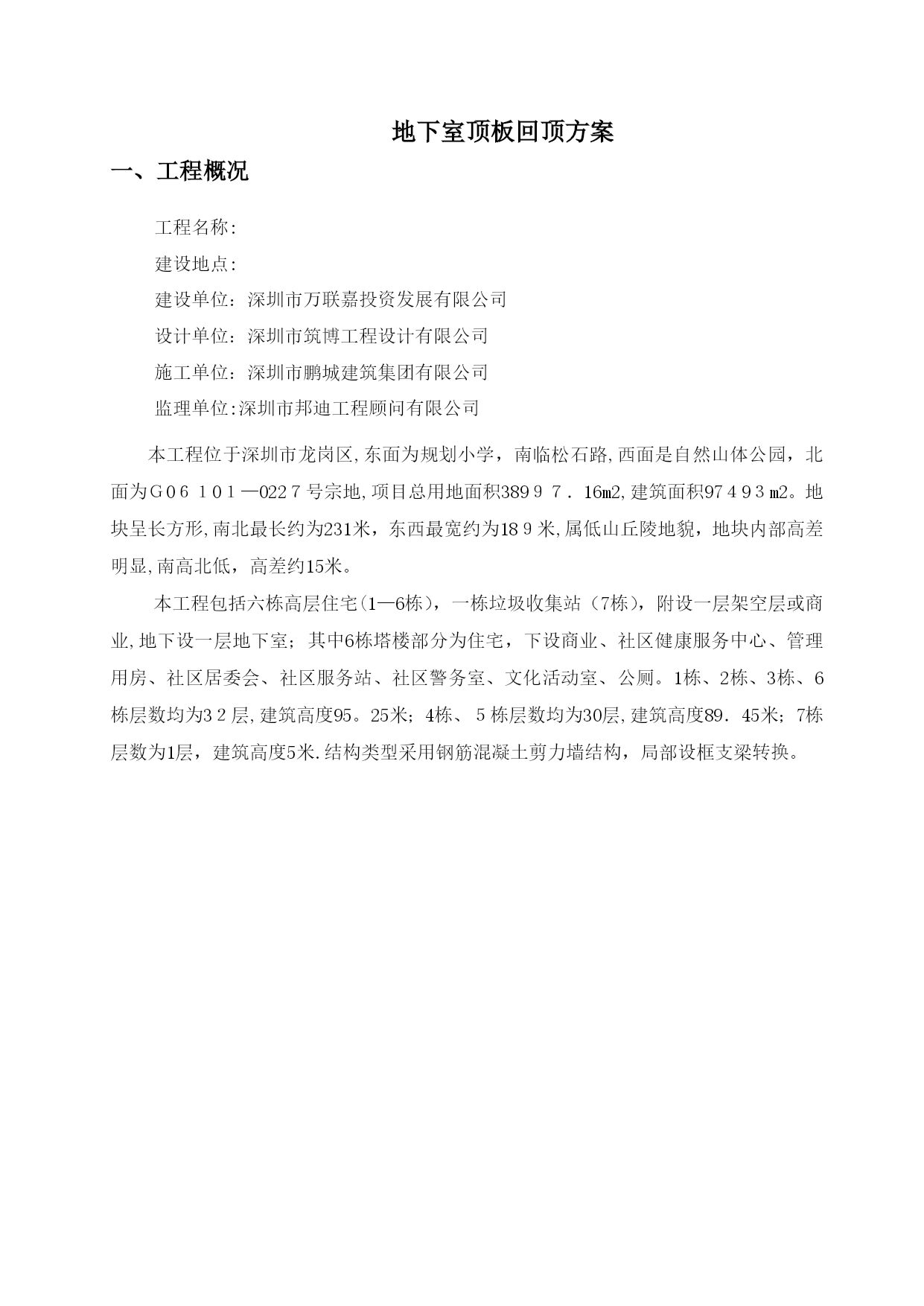

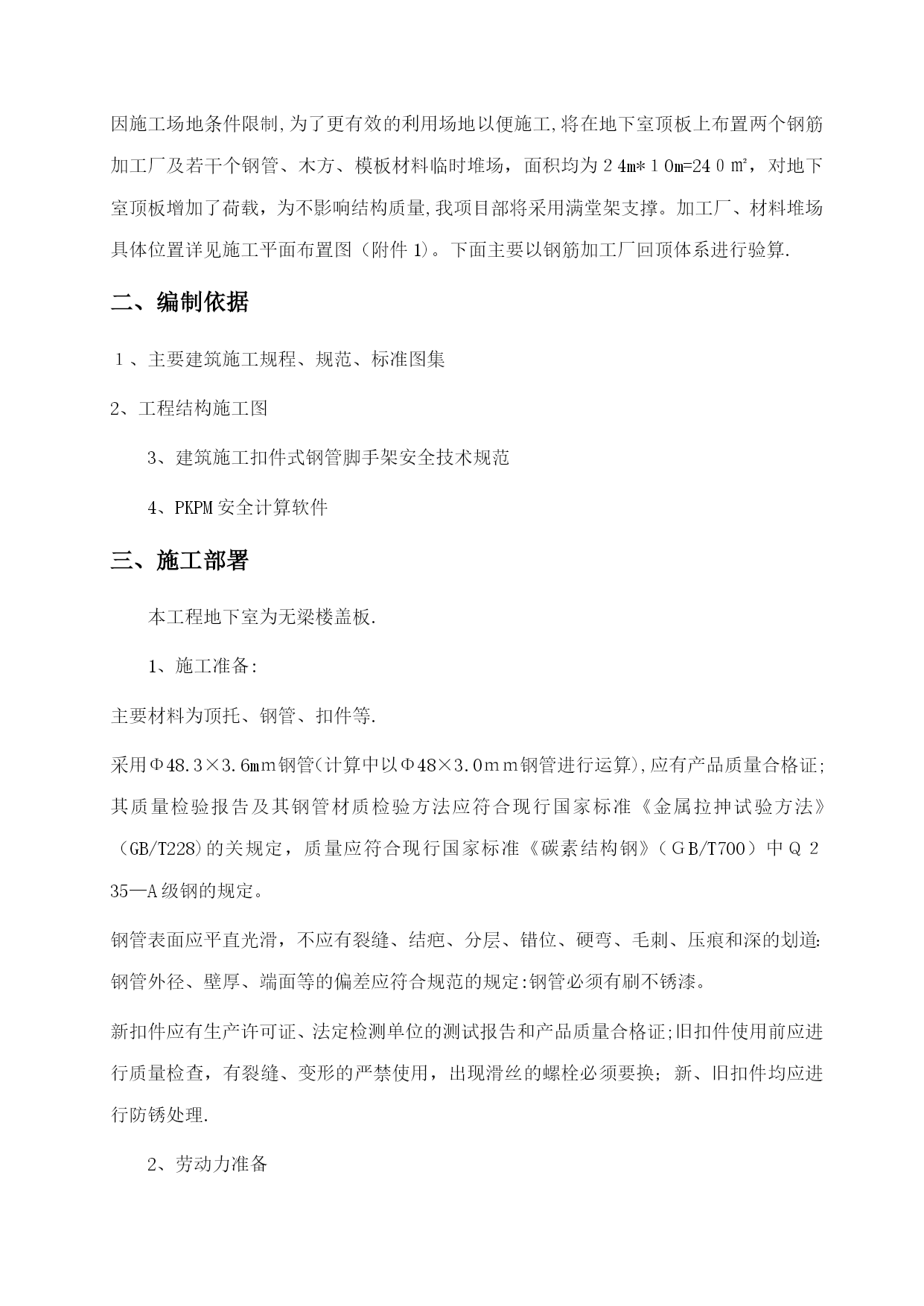

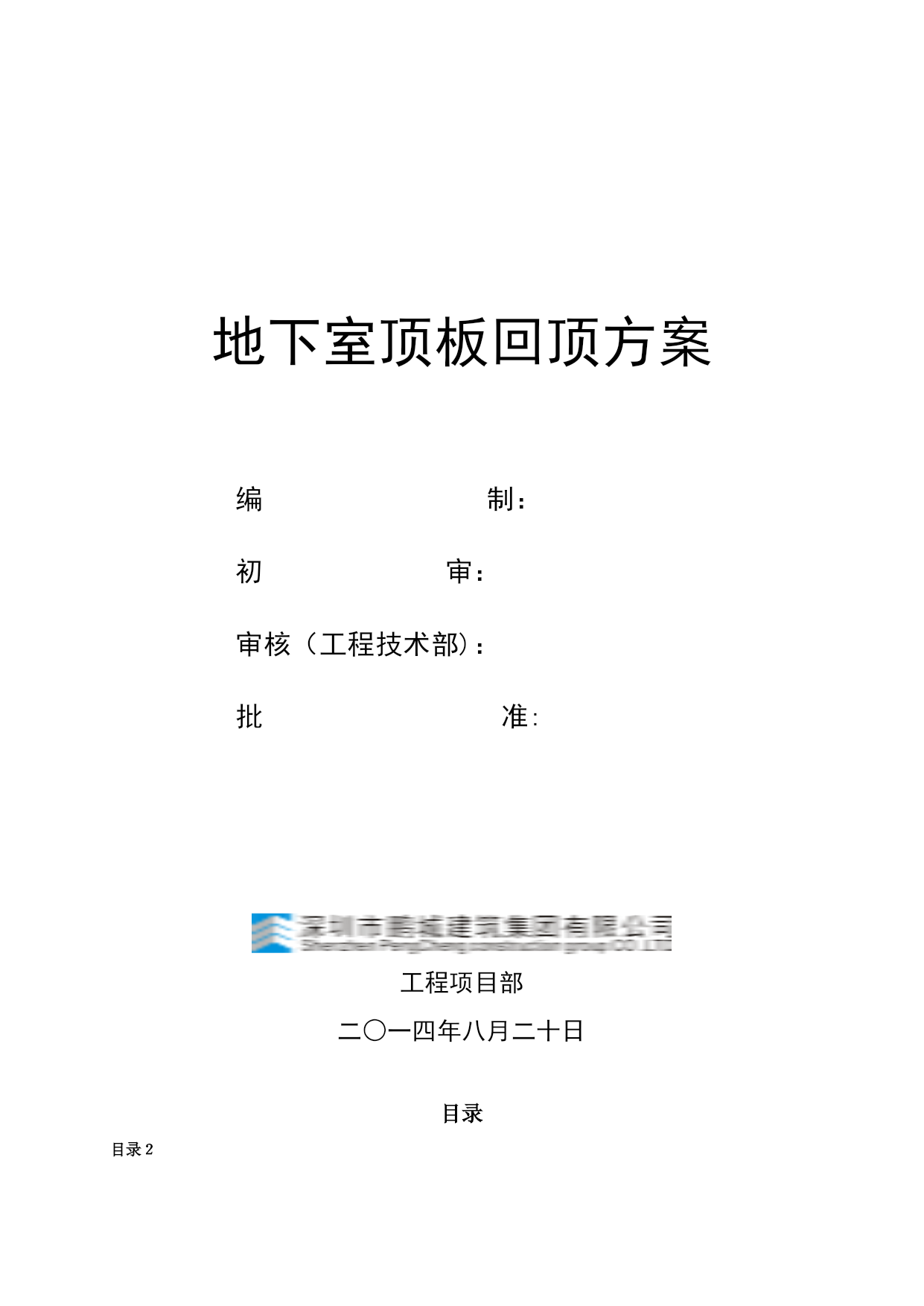

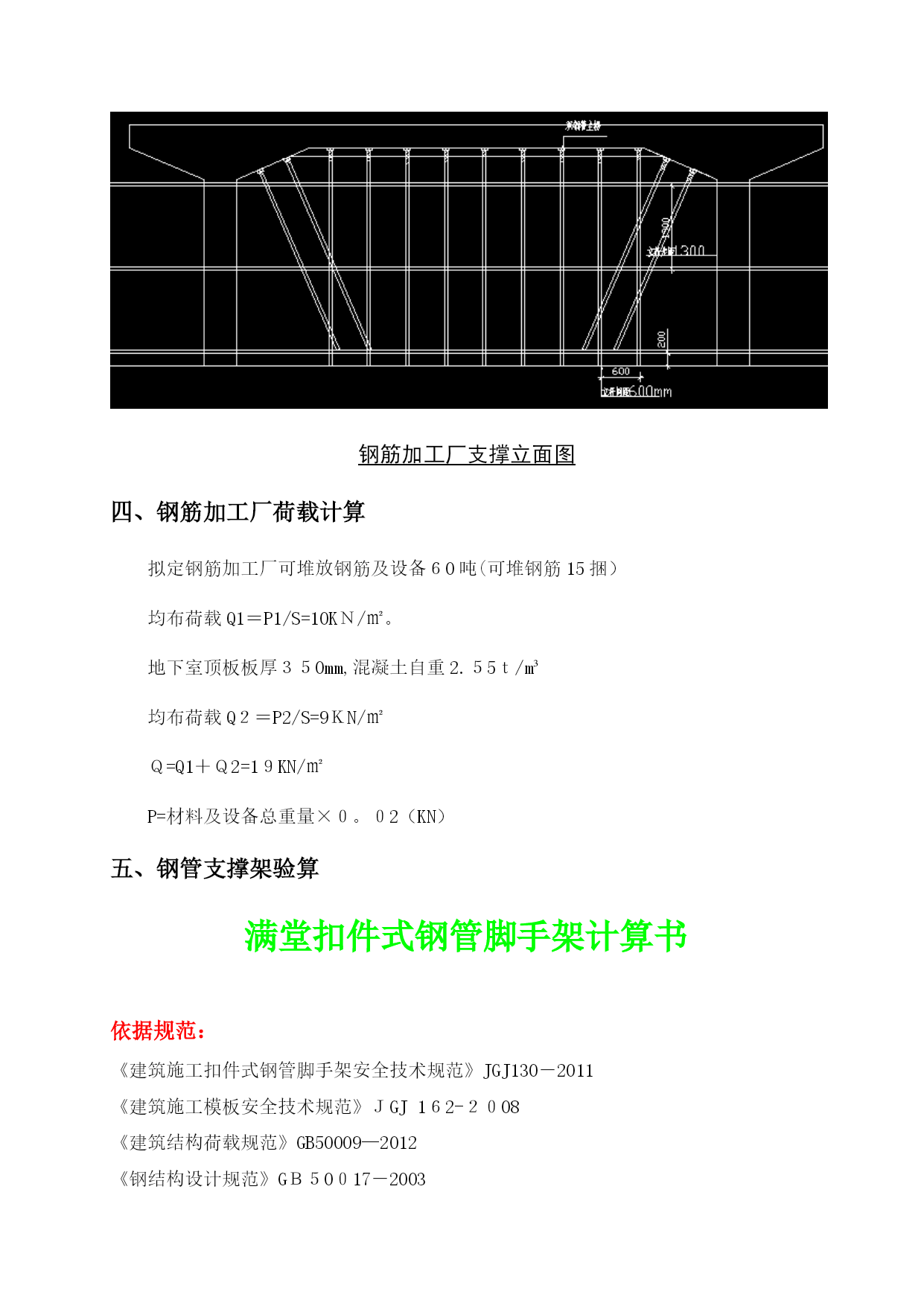

地下室顶板回顶方案7【实用文档】doc文档可直接使用可编辑，欢迎下载地下室顶板回顶方案编制：初审：审核（工程技术部)：批准:工程项目部二○一四年八月二十日目录TOC＼o”１—3”＼h\z＼u目录ＰAＧＥREF_Toc5982２ＨYPERLINK\l_Toc1７682一、工程概况PAGEREＦ_Toc１7682１二、编制依据ＰＡGEREF_Toc700６2HＹＰERLINK\l＿Toc25７三、施工部署ＰAGＥRＥF_Toc25７21、施工准备：PAＧEＲEF＿Toc1１19５2HYPERＬINＫ\l_Toc２4８３９2、劳动力准备ＰAGERＥF_Tｏc２48392３、钢筋加工厂支撑体系PＡGEREＦ＿Toｃ32２093HYPＥRLINK\l_Toc15659四、钢筋加工厂荷载计算PＡGＥRＥＦ＿Toｃ15６5９4HＹＰＥＲLINK\l_Ｔoc１726五、钢管支撑架验算ＰAGＥREＦ_Tｏc１72６４地下室顶板回顶方案一、工程概况工程名称:建设地点:建设单位：深圳市万联嘉投资发展有限公司设计单位：深圳市筑博工程设计有限公司施工单位：深圳市鹏城建筑集团有限公司监理单位:深圳市邦迪工程顾问有限公司本工程位于深圳市龙岗区,东面为规划小学，南临松石路,西面是自然山体公园，北面为Ｇ0６１0１—022７号宗地,项目总用地面积389９７．16m2,建筑面积97４9３m2。地块呈长方形,南北最长约为231米，东西最宽约为18９米,属低山丘陵地貌，地块内部高差明显,南高北低，高差约15米。本工程包括六栋高层住宅(1—6栋），一栋垃圾收集站（7栋），附设一层架空层或商业,地下设一层地下室；其中6栋塔楼部分为住宅，下设商业、社区健康服务中心、管理用房、社区居委会、社区服务站、社区警务室、文化活动室、公厕。1栋、2栋、3栋、6栋层数均为3２层,建筑高度95。25米；4栋、５栋层数均为30层,建筑高度89．45米；7栋层数为1层，建筑高度5米.结构类型采用钢筋混凝土剪力墙结构，局部设框支梁转换。因施工场地条件限制,为了更有效的利用场地以便施工,将在地下室顶板上布置两个钢筋加工厂及若干个钢管、木方、模板材料临时堆场，面积均为２4m*１0m=24０㎡，对地下室顶板增加了荷载，为不影响结构质量,我项目部将采用满堂架支撑。加工厂、材料堆场具体位置详见施工平面布置图（附件1)。下面主要以钢筋加工厂回顶体系进行验算.编制依据１、主要建筑施工规程、规范、标准图集2、工程结构施工图建筑施工扣件式钢管脚手架安全技术规范PKPM安全计算软件三、施工部署本工程地下室为无梁楼盖板.施工准备:主要材料为顶托、钢管、扣件等.采用Φ48.3×3.6mｍ钢管（计算中以Φ48×3.0ｍｍ钢管进行运算),应有产品质量合格证;其质量检验报告及其钢管材质检验方法应符合现行国家标准《金属拉抻试验方法》（GB/T228)的关规定，质量应符合现行国家标准《碳素结构钢》（ＧB/T700）中Ｑ２35—A级钢的规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道：钢管外径、壁厚、端面等的偏差应符合规范的规定:钢管必须有刷不锈漆。新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证;旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须要换；新、旧扣件均应进行防锈处理.2、劳动力准备做好施工人员进场的安全、质量、防火、文明施工等教育工作,进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：各项安全、技术、质量保证措施;质量标准和验收规范要求；设计变更和技术核定等。同时健全各项规章制度，加强遵纪守法教育。钢筋加工厂支撑体系该区域为无梁楼盖板,层高3.４ｍ,板厚为35０mm,，顶板垂直撑采用满堂脚手架支撑体系，选用Φ48。3×3.6扣件式钢管，支撑立杆间距采用600ｍm×6０0mｍ。搭设时设水平杆，步距均不大于1300mm（根据层高做适当调整）,扫地杆距地面２00mm，立杆顶部300范围内设置最后一道水平杆.立杆通过顶托(楼板部位不高于300mm）进行支撑.板下龙骨采用Φ4８。３×3.６的双钢管，间距600。扣件采用双扣件。柱帽区域增加斜撑加固，每400mm一道斜撑。钢筋加工厂立杆布置平面图钢筋加工厂支撑立面图四、钢筋加工厂荷载计算拟定钢筋加工厂可堆放钢筋及设备６0吨(可堆钢筋15捆）均布荷载Q1＝P1/S=10KＮ/㎡。地下室顶板板厚３５0mm,混凝土自重2.５5ｔ/m³均布荷载Q２＝P2/S=
