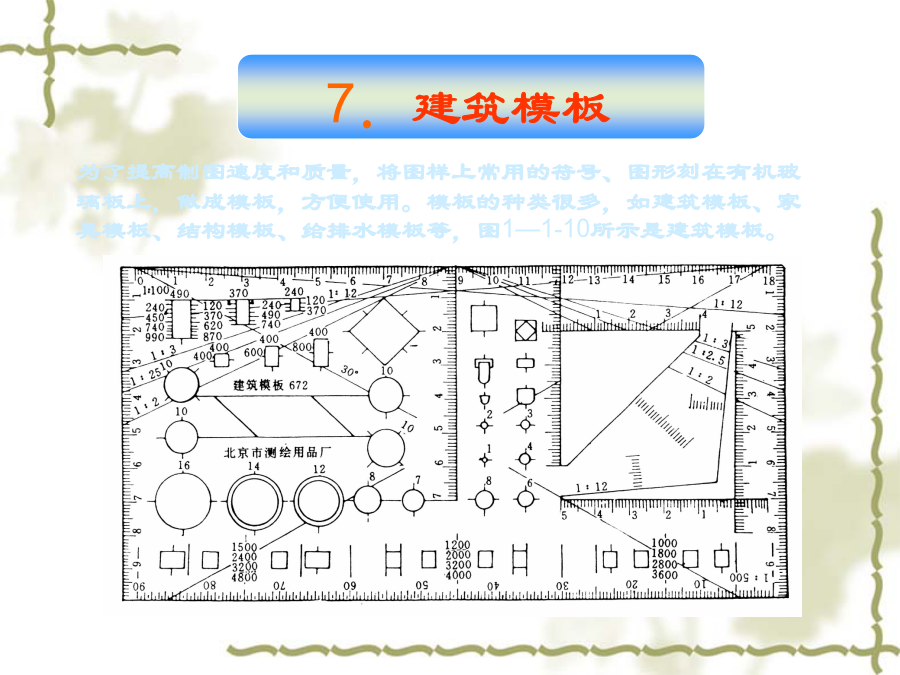

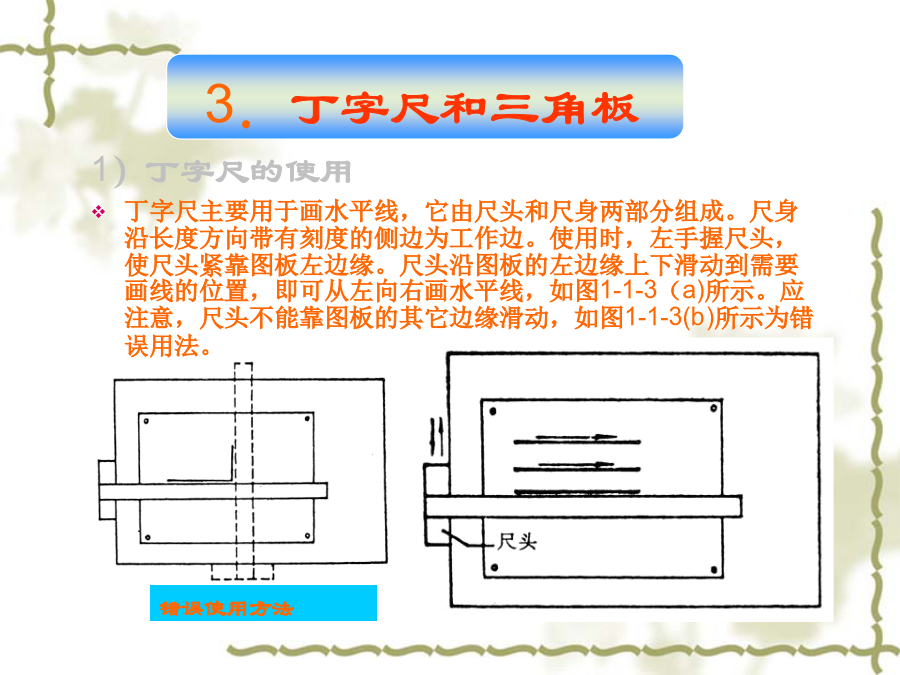

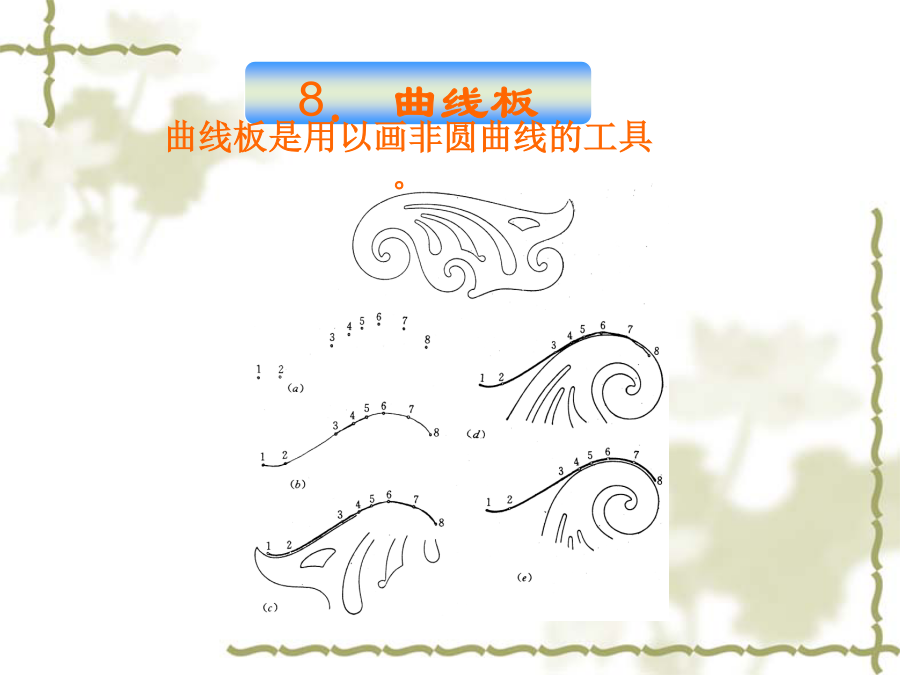

制图工具及其用法1.铅笔2.图板3．丁字尺和三角板2）三角板的使用常用的比例尺是三棱比例尺，上有六种刻度，如图1-1-6所示。画图时可按所需比例，用尺上标注的刻度直接量取，不需要换算。但所画图样如正好是比例尺上刻度的10倍或1／10，则可换算使用比例尺。画圆时，首先调整好钢针和铅芯，使钢针和铅芯并拢时钢针略长于铅芯。再取好半径，右手食指和拇指捏好圆规旋柄，左手协助将针尖对准圆心，顺时针旋转。转动时圆规可稍向画线方向倾斜，如图1-1-7所示。绘图墨线笔的作用是画墨线或描图，由针管、通针、吸墨管和笔套组成，如图1-1-9所示。针管直径有0.2～1．2mm粗细不同的规格。画线时针管笔应略向画线方向倾斜，发现下水不畅时，应上下晃动笔杆，使通针将针管内的堵塞物穿通。绘图墨线笔应使用专用墨水，用完后立即清洗针管，以防堵塞。7．建筑模板8．曲线板绘图时还需要的用品有：图纸、绘图墨水、小钢笔、刀片、橡皮、胶带纸、擦图片、小毛刷、细砂纸等，如图1-1-12所示。工程图是工程施工、生产、管理等环节最重要的技术文件，是工程师的技术语言。为了便于技术交流，提高生产效率，国家指定专门机关负责组织制定“国家标准”，简称国标，代号“GB”。为了区别不同技术标准，在代号后面加若干字母和数字等，如建筑工程制图方面的标准总代号为“GBJ”。随着建筑技术的不断发展，根据建设部建标[1998]244号文的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，批准并颁布了《房屋建筑制图统一标准》(GB／T50001—2001)、《总图制图标准》(GB／T50103—2001)、《建筑制图标准》(GB／T50104—2001)、《建筑结构制图标准》(GB／T50105—2001)、《给水排水制图标准》(GB／T50106—2001)和《暖通空调制图标准》(GB／T50114—2001)。所有从事建筑工程技术的人员，在设计、施工、管理中都应该严格执行国家有关建筑制图标准。1．图幅2．标题栏与会签栏学生用标题栏会签栏则是各专业工种负责人签字区，一般位于图纸的左上角图框线外，形式如图1-1-14(b)所示。工程图样中的内容都用图线表达。为了使各种图线所表达的内容统一，国标对建筑工程图样中图线的种类、用途和画法都作了规定。在建筑工程图样中图线的线型、线宽及其作用如表1-1-4所示。(1)在同一张图纸中，相同比例的图样，应选择相同的线宽组。(2)图纸的图框和标题栏线可采用表1-1-6中规定的线宽。(3)相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0．7mm。(4)虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等，虚线的线段长度为3～6mm，单点长画线的线段长度为15～20mm。(5)单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。(6)单点长画线或双点长画线的两端不应是点，点画线与点画线交接或点划线与其他图线交接时，应是线段交接。(7)虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。(8)图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。示例如表l-1-7所示。名称
