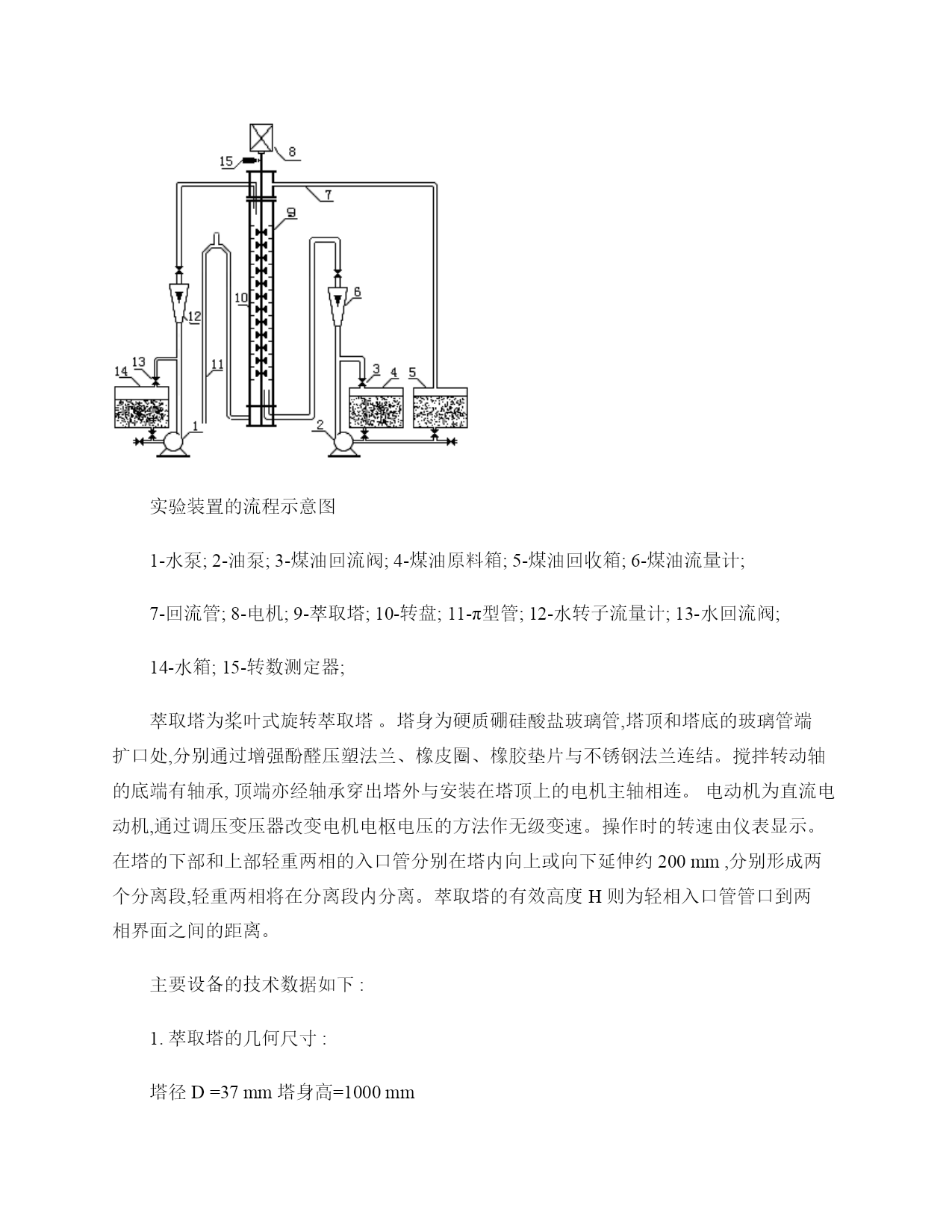

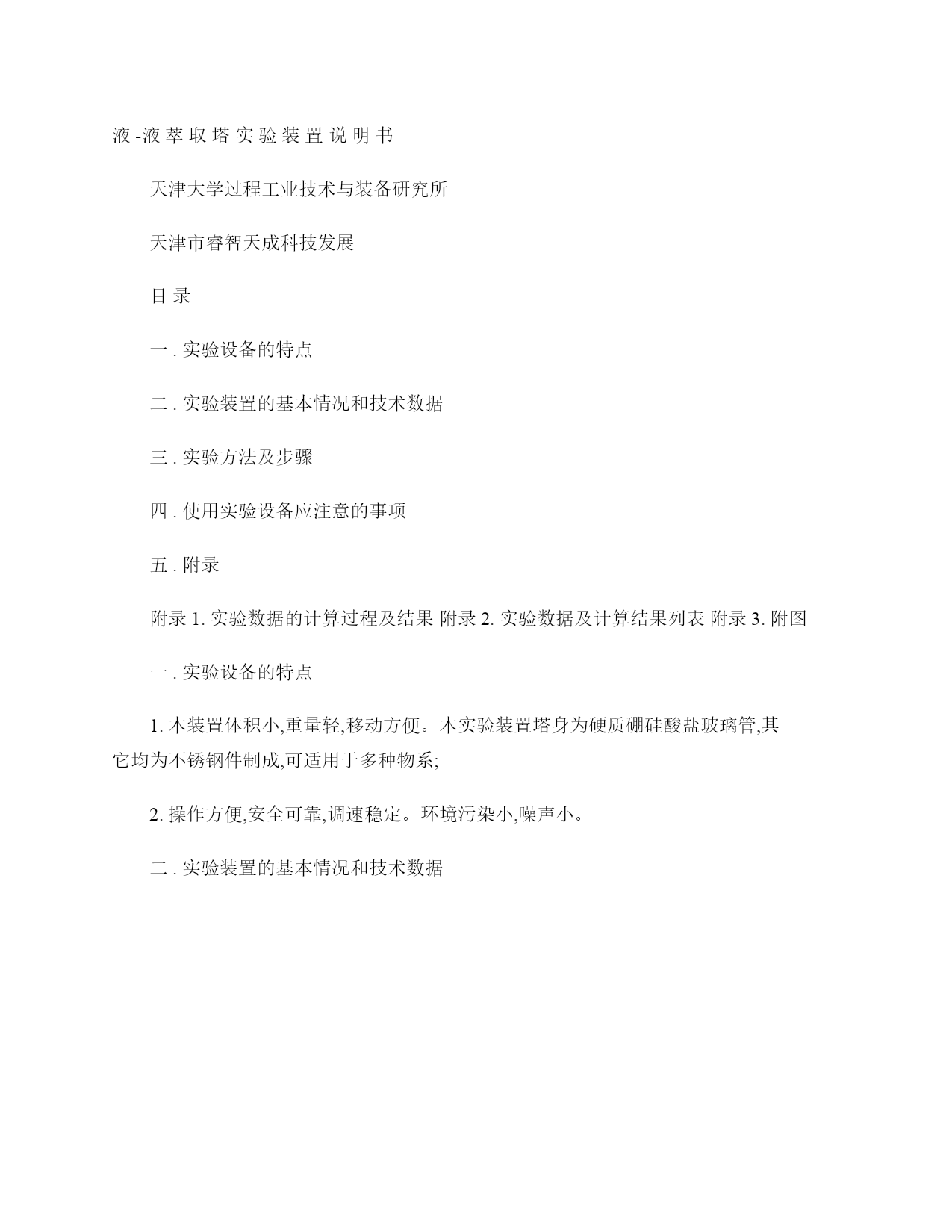

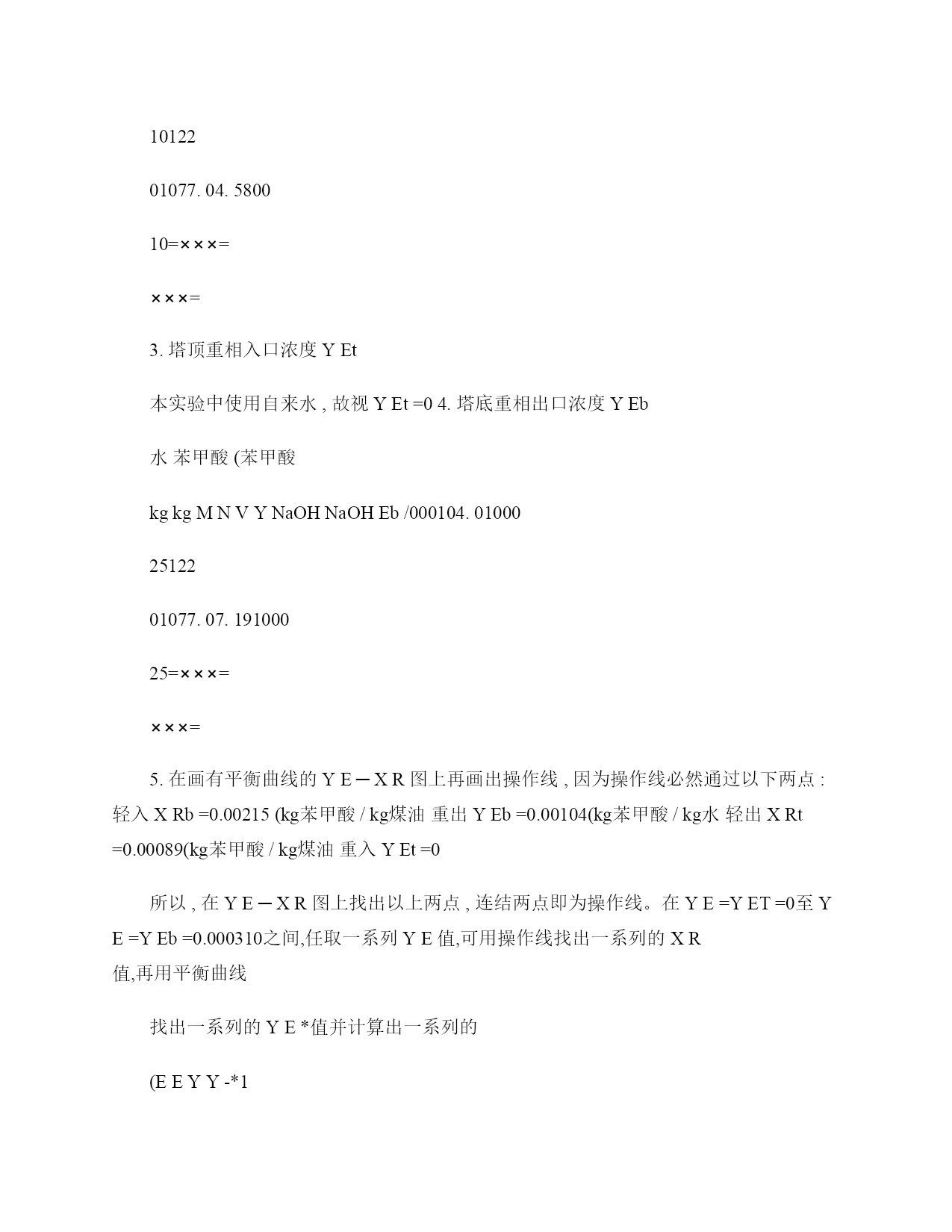

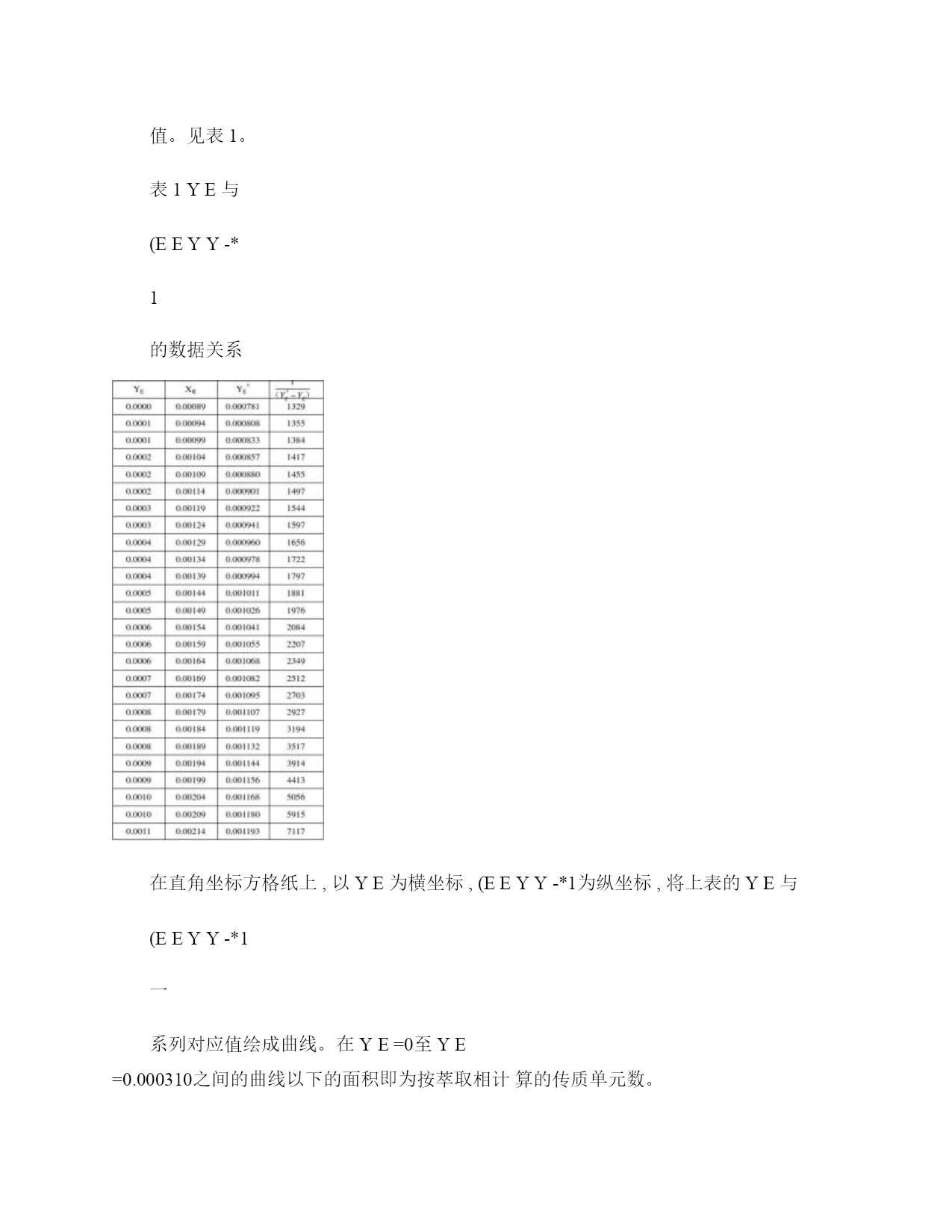

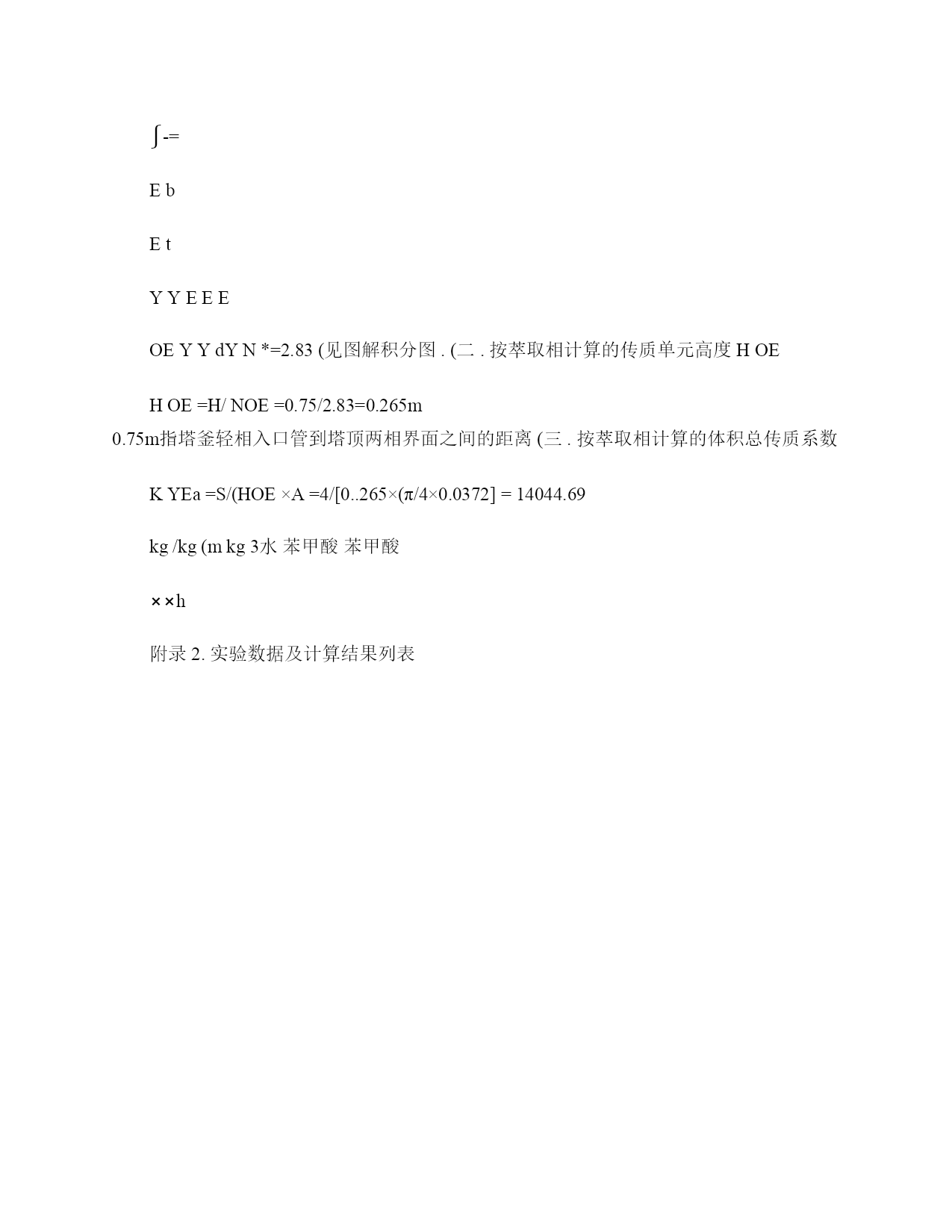

液液萃取塔实验装置（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）液-液萃取塔实验装置说明书天津大学过程工业技术与装备研究所天津市睿智天成科技发展目录一.实验设备的特点二.实验装置的基本情况和技术数据三.实验方法及步骤四.使用实验设备应注意的事项五.附录附录1.实验数据的计算过程及结果附录2.实验数据及计算结果列表附录3.附图一.实验设备的特点1.本装置体积小,重量轻,移动方便。本实验装置塔身为硬质硼硅酸盐玻璃管,其它均为不锈钢件制成,可适用于多种物系;2.操作方便,安全可靠,调速稳定。环境污染小,噪声小。二.实验装置的基本情况和技术数据实验装置的流程示意图1-水泵;2-油泵;3-煤油回流阀;4-煤油原料箱;5-煤油回收箱;6-煤油流量计;7-回流管;8-电机;9-萃取塔;10-转盘;11-π型管;12-水转子流量计;13-水回流阀;14-水箱;15-转数测定器;萃取塔为桨叶式旋转萃取塔。塔身为硬质硼硅酸盐玻璃管,塔顶和塔底的玻璃管端扩口处,分别通过增强酚醛压塑法兰、橡皮圈、橡胶垫片与不锈钢法兰连结。搅拌转动轴的底端有轴承,顶端亦经轴承穿出塔外与安装在塔顶上的电机主轴相连。电动机为直流电动机,通过调压变压器改变电机电枢电压的方法作无级变速。操作时的转速由仪表显示。在塔的下部和上部轻重两相的入口管分别在塔内向上或向下延伸约200mm,分别形成两个分离段,轻重两相将在分离段内分离。萃取塔的有效高度H则为轻相入口管管口到两相界面之间的距离。主要设备的技术数据如下:1.萃取塔的几何尺寸:塔径D=37mm塔身高=1000mm塔的有效高度H=750mm2.水泵、油泵:CQ型磁力驱动泵型号:16CQ-8电压:380V功率:180W扬程:8米吸程:3米流量:30升/分转速2800转/分3.转子流量计:不锈钢材质型号LZB-4流量1-10L/h精度1.5级4.转速测定装置搅拌轴的转速通过直流调压器来调节改变,转速的测定是通过霍尔传感器将转速变换位电信号,然后又通过数显仪表显示出转速。本实验以水为萃取剂,从煤油中萃取苯甲酸。水相为萃取相(用字母E表示,本实验又称连续相、重相。煤油相为萃余相(用字母R表示,本实验中又称分散相、轻相。轻相入口处,苯甲酸在煤油中的浓度应保持在0.0015-0.0(kg苯甲酸/kg煤油之间为宜。轻相由塔底进入,作为分散相向上流动,经塔顶分离段分离后由塔顶流出;重相由塔顶进入作为连续相向下流动至塔底经π形管流出;轻重两相在塔内呈逆向流动。在萃取过程中,苯甲酸部分地从萃余相转移至萃取相。萃取相及萃余相进出口浓度由容量分析法测定。考虑水与煤油是完全不互溶的,且苯甲酸在两相中的浓度都很低,可认为在萃取过程中两相液体的体积流量不发生变化。三.实验方法及步骤1.在实验装置最左边的贮槽内放满水,在最右边的贮槽内放满配制好的轻相入口煤油,分别开动水相和煤油相送液泵的电闸,将两相的回流阀打开,使其循环流动。2.全开水转子流量计调节阀,将重相(连续相送入塔内。当塔内水面快上升到重相入口与轻相出口间中点时,将水流量调至指定值(4L/h,并缓慢改变π形管高度使塔内液位稳定在重相入口与轻相出口之间中点左右的位置上。3.将调速装置的旋扭调至零位,然后接通电源,开动电动机并调至某一固定的转速。调速时应小心谨慎,慢慢地升速,绝不能调节过量致使马达产生“飞转”而损坏设备。4.将轻相(分散相流量调至指定值(6L/h,并注意及时调节π形管的高度。在实验过程中,始终保持塔顶分离段两相的相界面位于重相入口与轻相出口之间中点左右。5.在操作过程中,要绝对避免塔顶的两相界面过高或过低。若两相界面过高,到达轻相出口的高度,则将会导致重相混入轻相贮罐。6.操作稳定半小时后用锥形瓶收集轻相进、出口的样品各约50mL,重相出口样品约100mL备分析浓度之用。7.取样后,即可改变浆叶的转速,其它条件不变,进行第二个实验点的测试。8.用容量分析法测定各样品的浓度。用移液管分别取煤油相10mL,水相25mL样品,以酚酞做指示剂,用0.01N左右NaOH标准液滴定样品中的苯甲酸。在滴定煤油相时应在样品中加数滴非离子型表面活性剂醚磺化AES(脂肪醇聚乙烯醚硫酸脂钠盐,也可加入其它类型的非离子型表面活性剂,并激烈地摇动滴定至终点。9.实验完毕后,关闭两相流量计。将调速器调至零位,使搅拌轴停止转动,切断电源。滴定分析过的煤油应集中存放回收。洗净分析仪器,一切复原,保持实验台面的整洁。四.使用实验装置的注意事项1.调节浆叶转速时一定要小心谨慎,慢慢地升速,千万不能增速过猛使马达产生“飞转”损坏设备。最高转速机械上可达700转/分。从流体力学性能考虑,若转速太高,容易液泛,操作不稳定。对于
