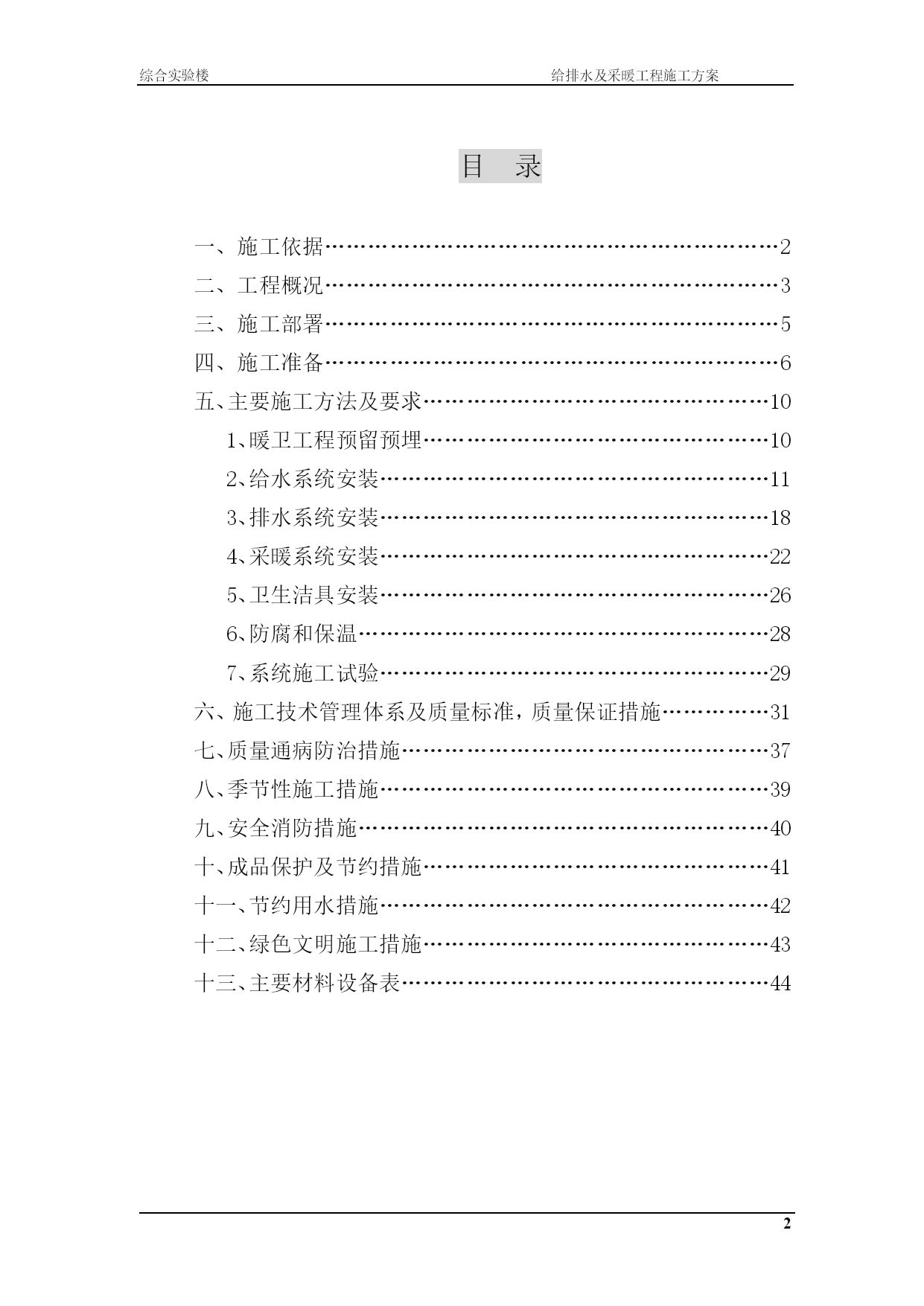

综合实验楼给排水及采暖工程施工方案综合楼给排水及采暖施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载目录一、施工依据………………………………………………………2二、工程概况………………………………………………………3三、施工部署………………………………………………………5四、施工准备………………………………………………………6五、主要施工方法及要求…………………………………………101、暖卫工程预留预埋…………………………………………102、给水系统安装………………………………………………113、排水系统安装………………………………………………184、采暖系统安装………………………………………………225、卫生洁具安装………………………………………………266、防腐和保温…………………………………………………287、系统施工试验………………………………………………29六、施工技术管理体系及质量标准，质量保证措施……………31七、质量通病防治措施……………………………………………37八、季节性施工措施………………………………………………39九、安全消防措施…………………………………………………40十、成品保护及节约措施…………………………………………41十一、节约用水措施………………………………………………42十二、绿色文明施工措施…………………………………………43十三、主要材料设备表……………………………………………44一、施工依据1。1.施工图纸图纸名称图号出图日期某所综合实验楼综合实验楼（暖施—01～暖施—21）综合实验楼（水施-01～水施—28）2021年08月1.2.企业标准a单位工程施工组织总设计。b工程及施工现场的实际情况.c公司质量体系和施工组织设计控制程序文件。1。3。主要施工规范及规程序号名称编号1建筑给水排水及采暖工程施工质量验收规范GB50242-20022工业金属管道工程施工规范GB50235—20213机械设备安装工程施工及验收规范GB50231-20214现场设备、工业管道焊接工程施工规范GB50236—20215建筑工程施工质量验收统一标准GB50300-20016建筑给水薄壁不锈钢管管道工程技术规程CECS153-20037建筑安装分项工程施工工艺规程DBJ/T01-26-20038建筑给水排水薄壁不锈钢管连接技术规程CECS277-20219工业设备及管道绝热工程施工及验收规范JGJ142—200410建筑节能工程施工质量验收规范GB50411—200711通风与空调工程施工质量验收规范GB50243-200212建筑排水柔性接口铸铁管技术规程DB11/T364—20061。4。采用的主要图集序号图纸名称图集号备注1建筑排水设备附件选用安装04S3012防水套管02S4043建筑设备安装图集—消防给水工程91SB11—1(2005）4室内管道支架及吊架03S4025管道和设备保温、防结露03S4016排水设备附件构造及安装92S2207钢制管件03S4038卫生设备安装09S3049建筑设备安装图集-给水工程91SB3—1（2005)10常用小型仪表及特种阀门选用安装01SS10511地漏、排水栓安装04S30112建筑设备安装图集—排水工程91SB4-1（2005)13潜水泵安装08S30514建筑设备安装图集—卫生工程91SB2-1（2005）15建筑设备安装图集-暖气工程91SB1—1（2005)16建筑设备安装图集—通风工程91SB6—1(2005）17室内消火栓安装04S20218自动喷水与水喷雾灭火设施安装04S2061.5采用的主要法律法规类别名称编号国家中华人民共和国建筑法中华人民共和国劳动法中华人民共和国环境保护法建设工程施工现场管理规定建设部15号令建设工程质量管理条例国务院令第279号地方北京市建筑工程技术资料管理规程DB11/T695—2021二、工程概况2。1本工程为某所综合实验楼，由地下两层和地上九层组成,地下二层为车库，地下一层为厨房及设备用房。一到九层均为科研楼。结构形式为:框架——剪力墙。总建筑面积为24230.49平米。建筑高度为43.90米。2.2系统说明:给水系统：a。水源：本工程供水水源为自备井水,水质符合现行国家标准《生活饮用水卫生标准》的要求。供水压力为0.30MPa。b．生活给水系统:本楼给水系统分高低区，地下部分、一层至四层为低区，五层及以上层为高区。低区由室外管网直接供给，下行上给，高区由地下一层水泵房内智能变频增压水泵加压供给，下行上给。本楼最高日生活用水量65m3/d，最大时用水量6.33m3/h。高区给水设计压力为0.
