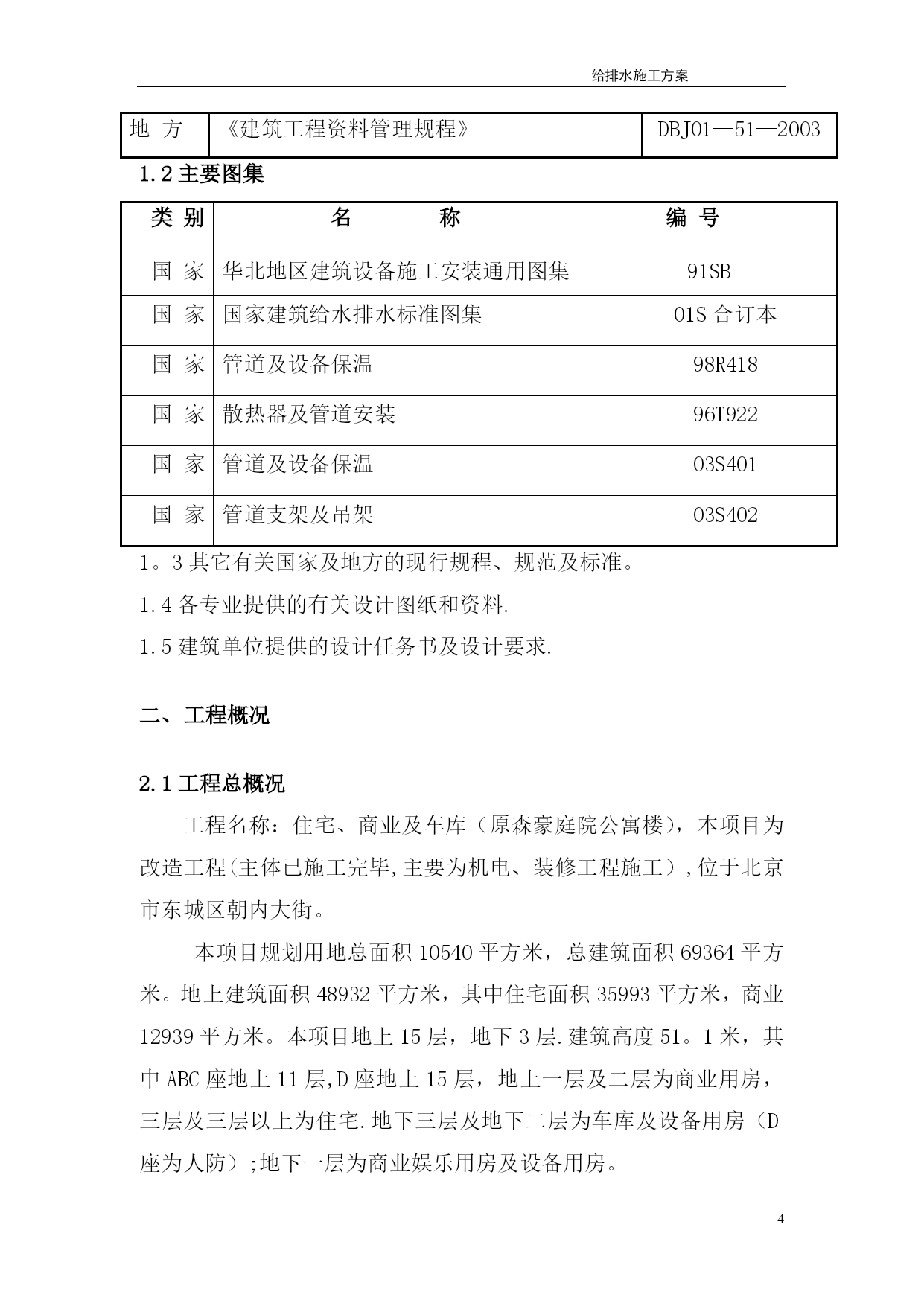

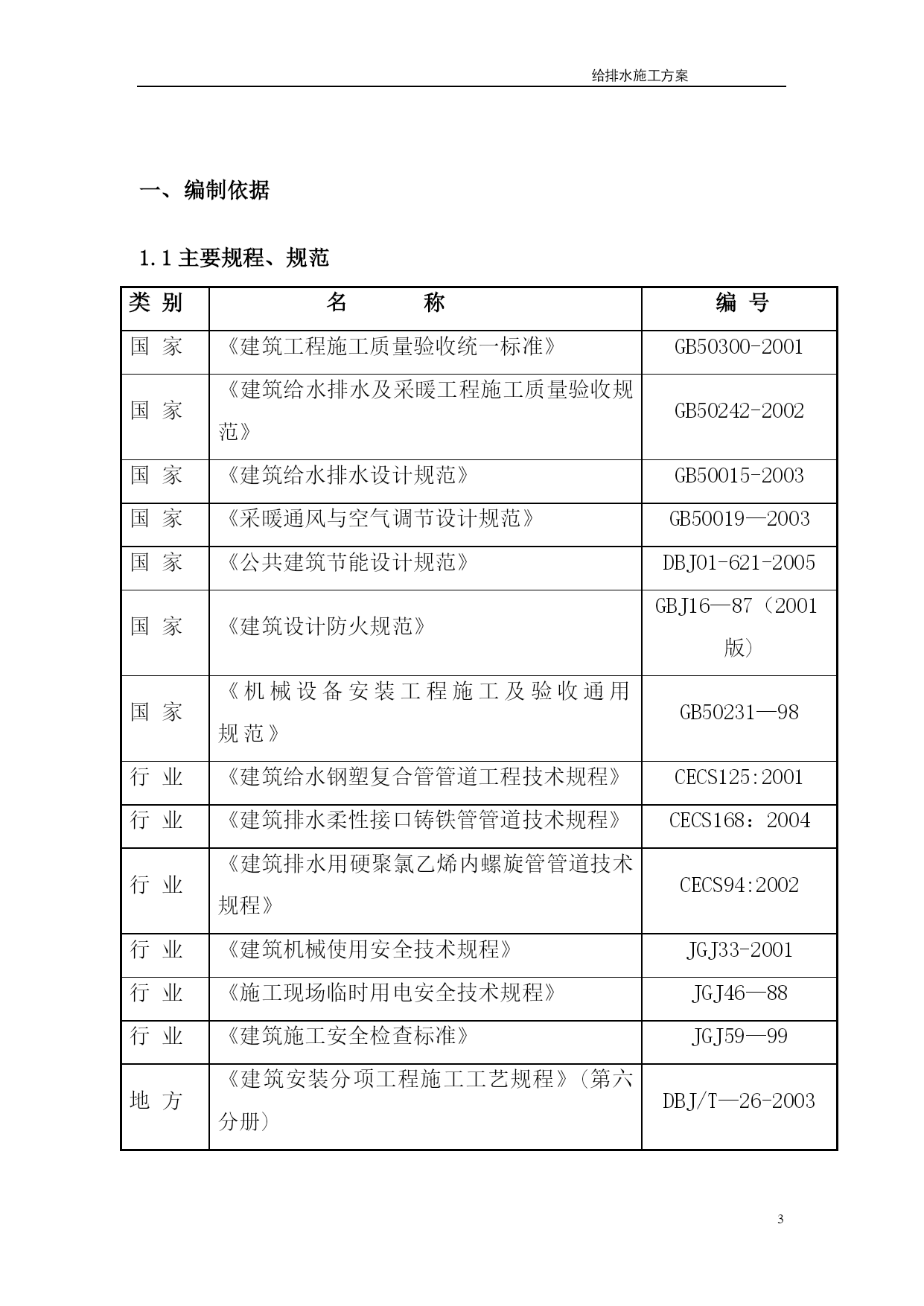

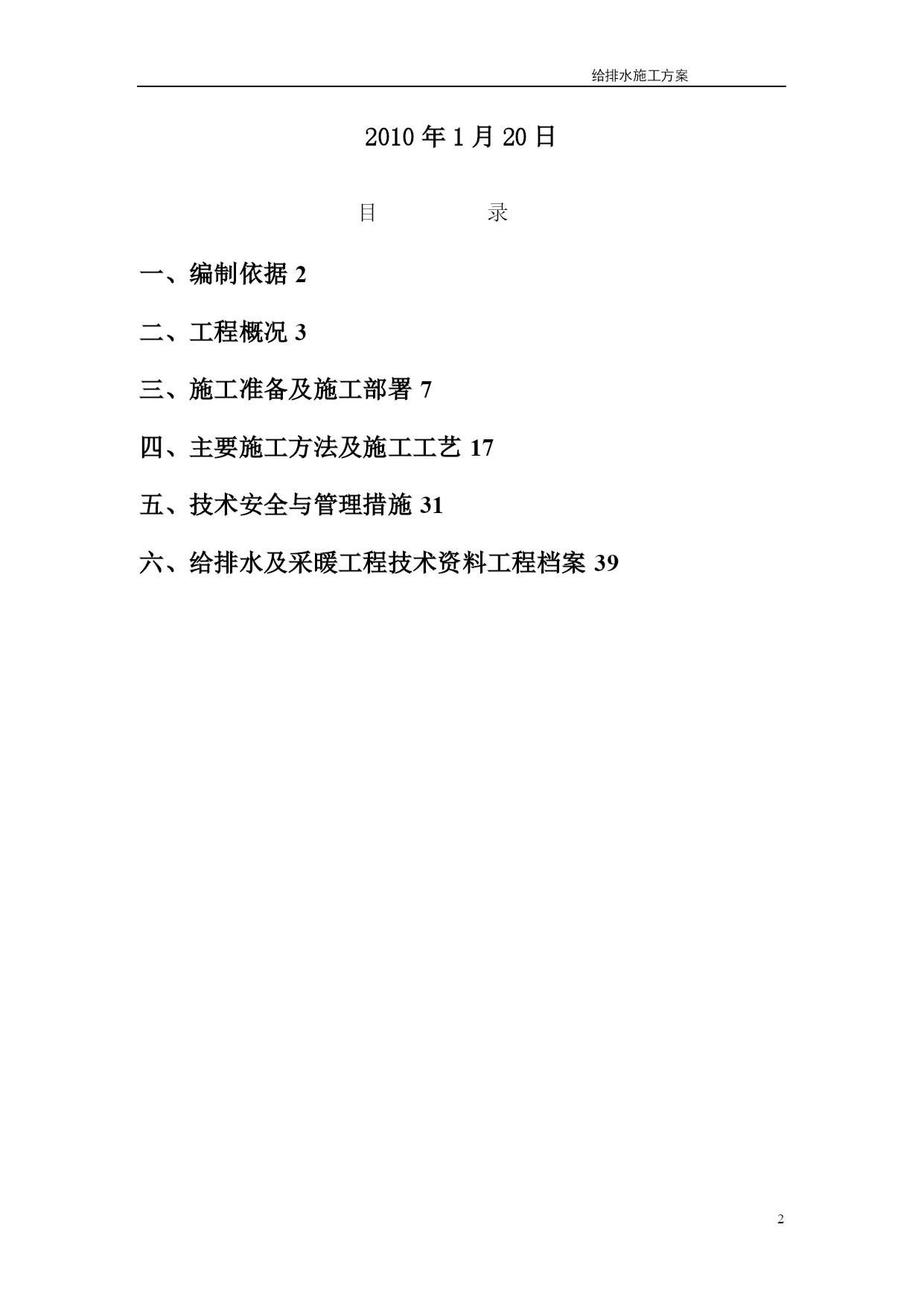

给排水施工方案给排水改造施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载给排水及采暖专业施工方案2010年1月20日目录TOC\o”1—3"\h\z\uHYPERLINK\l”_Toc255892350”一、编制依据PAGEREF_Toc255892350\h2HYPERLINK\l"_Toc255892351”二、工程概况PAGEREF_Toc255892351\h3HYPERLINK\l"_Toc255892352”三、施工准备及施工部署PAGEREF_Toc255892352\h7HYPERLINK\l”_Toc255892353"四、主要施工方法及施工工艺PAGEREF_Toc255892353\h17HYPERLINK\l”_Toc255892354"五、技术安全与管理措施PAGEREF_Toc255892354\h31HYPERLINK\l”_Toc255892355”六、给排水及采暖工程技术资料工程档案PAGEREF_Toc255892355\h39编制依据1.1主要规程、规范类别名称编号国家《建筑工程施工质量验收统一标准》GB50300-2001国家《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002国家《建筑给水排水设计规范》GB50015-2003国家《采暖通风与空气调节设计规范》GB50019—2003国家《公共建筑节能设计规范》DBJ01-621-2005国家《建筑设计防火规范》GBJ16—87（2001版)国家《机械设备安装工程施工及验收通用规范》GB50231—98行业《建筑给水钢塑复合管管道工程技术规程》CECS125:2001行业《建筑排水柔性接口铸铁管管道技术规程》CECS168：2004行业《建筑排水用硬聚氯乙烯内螺旋管管道技术规程》CECS94:2002行业《建筑机械使用安全技术规程》JGJ33-2001行业《施工现场临时用电安全技术规程》JGJ46—88行业《建筑施工安全检查标准》JGJ59—99地方《建筑安装分项工程施工工艺规程》(第六分册)DBJ/T—26-2003地方《建筑工程资料管理规程》DBJ01—51—20031.2主要图集类别名称编号国家华北地区建筑设备施工安装通用图集91SB国家国家建筑给水排水标准图集01S合订本国家管道及设备保温98R418国家散热器及管道安装96T922国家管道及设备保温03S401国家管道支架及吊架03S4021。3其它有关国家及地方的现行规程、规范及标准。1.4各专业提供的有关设计图纸和资料.1.5建筑单位提供的设计任务书及设计要求.工程概况2.1工程总概况工程名称：住宅、商业及车库（原森豪庭院公寓楼），本项目为改造工程(主体已施工完毕,主要为机电、装修工程施工）,位于北京市东城区朝内大街。本项目规划用地总面积10540平方米，总建筑面积69364平方米。地上建筑面积48932平方米，其中住宅面积35993平方米，商业12939平方米。本项目地上15层，地下3层.建筑高度51。1米，其中ABC座地上11层,D座地上15层，地上一层及二层为商业用房，三层及三层以上为住宅.地下三层及地下二层为车库及设备用房（D座为人防）;地下一层为商业娱乐用房及设备用房。2.2专业概况2。1.1承包范围施工范围：室内给水、排水、采暖管道系统。包括:生活给水系统、生活热水系统、中水系统、生活污废水系统、雨水系统的管道施工，压力排水系统污水泵的施工；采暖系统管道及散热器施工。生活给水系统（1）水源：用地东西两侧各接入一路管径为DN150的市政给水管道，水压为0。25Mpa,出水水质符合现行国家《生活饮用水卫生标准》的要求。最高日生活冷水用水量615立方米,最大时为64立方米。（2）系统形式：本工程三层以下商业及车库部分采用市政水直供。三层以上ABCD座住宅部分采用地下三层的无负压供水设备供水，供水压力0。69Mpa,水量30T/h;住宅3～6层给水入户支管设比例式减压阀，阀后压力0.25Mpa；无负压供水设备应首先取得市政供水有关部门的书面同意意见书并有省级以上单位批准的卫生许可证；该设备在接市政管道给水入口处设倒流防止器。（3）生活冷、热水给水管立管采用钢塑复合管（需达到生活饮用水标准），其中管径≤DN100的采用螺纹连接，管径＞DN100采用钢塑法兰连接。生活冷热水给水管水平支管采用PP-R管（S5系列）,热熔连接.2。2。3生活热水系统本工程地下室换热站内设容积式换热器，制备生活热水供ABCD座住宅使用，供水设备亦采用地下三层
