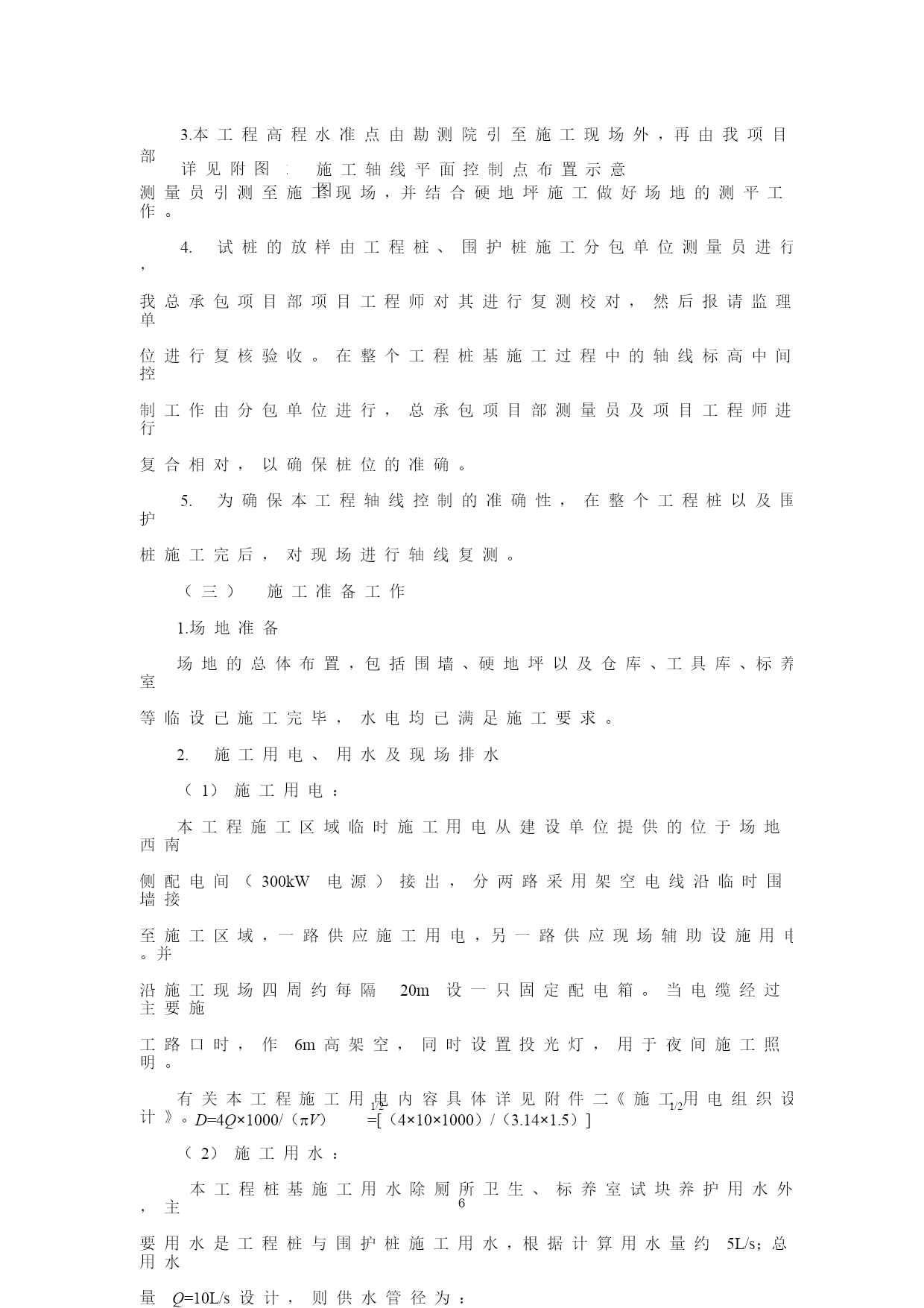

第一部分：上海造币厂印花改扩建工程工程桩、围护桩施工组织设计编制单位：上海市第七建筑有限公司编制日期：一九九九年十二月1一、编制依据（一）编制依据上海华东建筑设计研究院设计的有关施工图纸、施工现场地质勘探报告、国家及上海市现行有关施工规范、标准及文件：《地基与基础工程及验收规范》（GBJ202-83）；《混凝土结构工程施工及验收规范》（GB50204-92）；《建筑工程质量检验评定标准》（GBJ301-88）；《软土地基深层搅拌加固法技术规程》（YBJ225-91）；上海市《钻孔灌注桩施工规程》（DBJ08-202-92）；沪建股七司（1999）技字第58号《关于加强一九九九年度建筑工程冬期施工管理的通知》；沪建安监总（1999）第035号《关于<建筑施工安全检查标准>（JGJ59-99）实施要求的通知》；本工程投标文件、施工总承包合同。（二）编制范围工程桩基和围护工程以及施工现场总体布置。（三）上海市第七建筑有限公司质量保证手册C版及程序文件。1二、工程概况（一）工程性质上海造币厂印花改扩建项目，由上海造币厂投资兴建，华东建筑设计院设计，由我上海市第七建筑有限公司中标总承包施工。（二）工程地理位置及周围环境情况上海造币厂印花改扩建工程建设基地位于上海市普陀区光复西路17号上海造币厂内。本工程建筑基地原为旧厂房，现已拆除并经平整，已实现"三通一平"。施工基地的中南面为上海市市级保护建筑（厂部办公楼），北侧是生产车间，西侧为综合仓库，东面为厂区与大隆机器厂围墙边界。其中市级保护建筑（厂部办公楼）为独立基础；综合库房基础为钻孔灌注桩；生产车间基础为预制桩基，这些建筑离开拟建大楼较近，尤其是厂部办公楼，它将是本工程施工过程中主要保护对象。详见附图1工程地理环境平面示意图。（三）建筑简况上海造币厂印花改扩建工程基地面积2050m，总建筑面积约为26245m，其中，地下一层建筑面积约为1430m，地上建筑面积约为226344m。地下1层，地上18层。地下一层主要为设备用房及车库，一至六层为印花生产车间及其辅助用房，七至十八层为科研开发及教育培训的用房。建成后将成为上海造币厂以印花的工艺生产研究开发、教育培训为一体的综合性智能化大楼。（四）结构简况上海造币厂印花改扩建工程结构为全现浇钢筋混凝土框架-剪力墙结构体系，主体抗震等级为二级。基础为700钻孔钢筋混凝土工程灌注桩桩基承载箱形基础，桩身混凝土强度等级为C30，桩长43.35～47.85m不等，基础底板1.0～1.5m。2222本工程工程桩钻孔灌注桩700、主筋1018，共275根，其中根据设计要求试桩2组，每组做锚桩4根。（五）地质条件根据建设单位提供地质资料可知，本工程场地表层为第①层3.7m厚杂填土层，往下为第②1层0.4m左右厚褐黄色粉质黏土层,再往下为第②3层9.6m厚灰色砂质粉土层,再下面是第⑤1层2.8m厚灰色黏土层,本工程混凝土灌注桩桩尖持力层位于第⑧1层灰色黏土层，承载力较好。另，根据地质勘探报告可知，场地内无暗浜存在，整个场地原有混凝土地坪及设备基础均已清除。本工程地基土中第①层杂填土层结构松散，透水性好，作为坑壁时稳定性差，故我们采取适当增加护筒长度的方法来解决，第②1.第②3层土的透水性也较好，尤其是第②3层灰色砂质粉土，易塌方、冒水，极易形成流砂，无论作为坑壁或坑底，稳定性均较差，综合以上地质情况，经设计要求在正式施工前，先进行试成孔（非工程桩位置），以进一步了解地下土质情况，为工程钻孔灌注桩施工积累资料。（六）围护体系简况本工程围护体系由我公司根据本工程场地条件、周边环境以及实际情况，且重点考虑对于南侧市级保护建筑的保护所设计。主要采用钻孔灌注桩挡土，水泥搅拌桩止水的围护形式，由于北侧和东侧因场地较为狭小，故采用水泥搅拌桩套打钢筋混凝土灌注桩的形式。围护体钻孔灌注桩主楼部分为700@850，深度为-15.4m，深坑处为-18.5m，裙房部分采用650@800灌注桩，深度为-13.9m，局部深坑处为-17.4m，插入第4层中。围护体搅拌桩为双头700@500，主楼和裙房深度均为-14.8m。附图2-1支撑、立柱平面布置示意图；附图2-2支撑剖面示意图（一）；附图2-3支撑剖面示意图（二）。3（七）工程标高根据建设单位提供的施工图纸以及本工程地质报告，本工程总高度为95.80m，室内±0.000相当于绝对标高3.7
