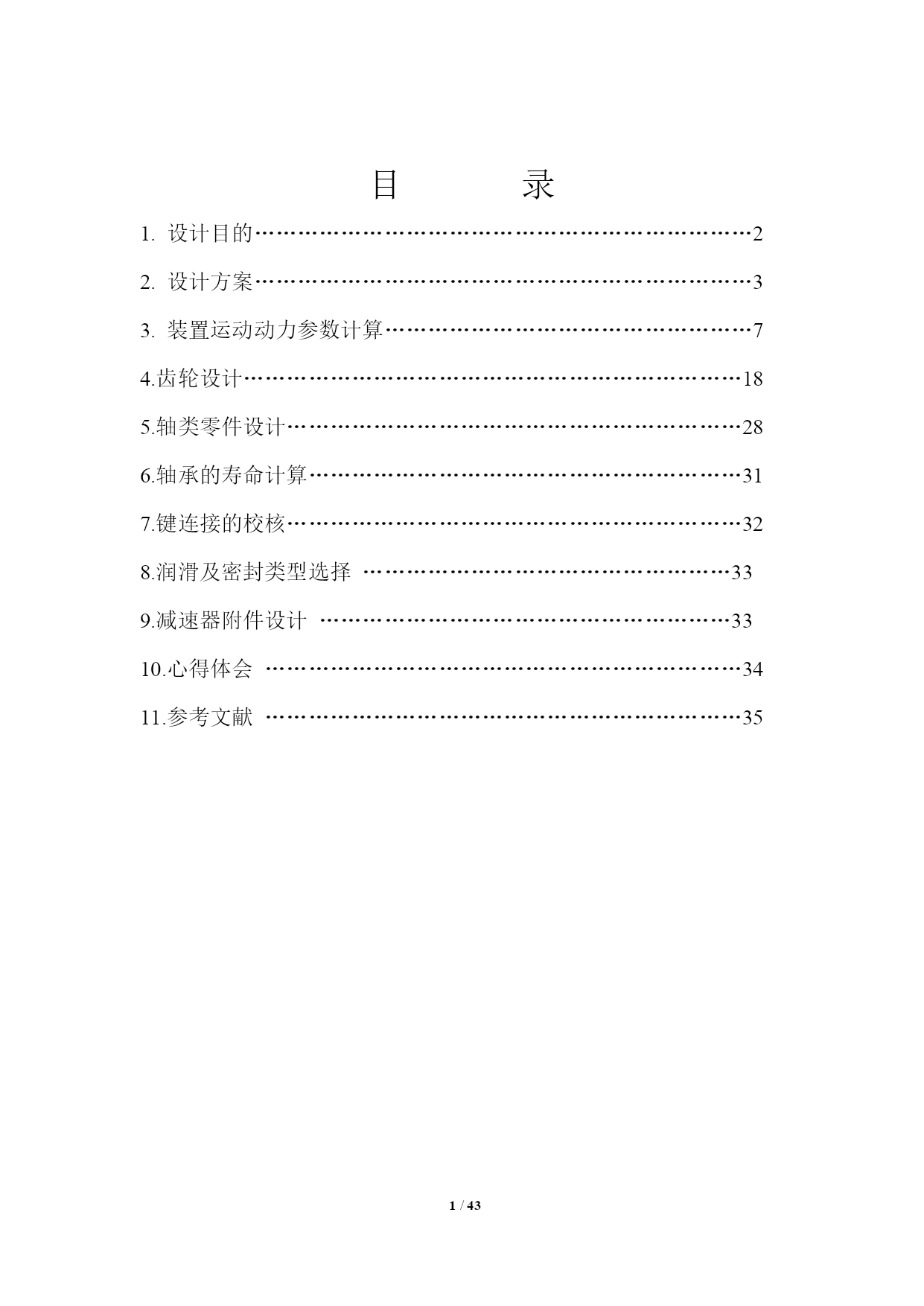

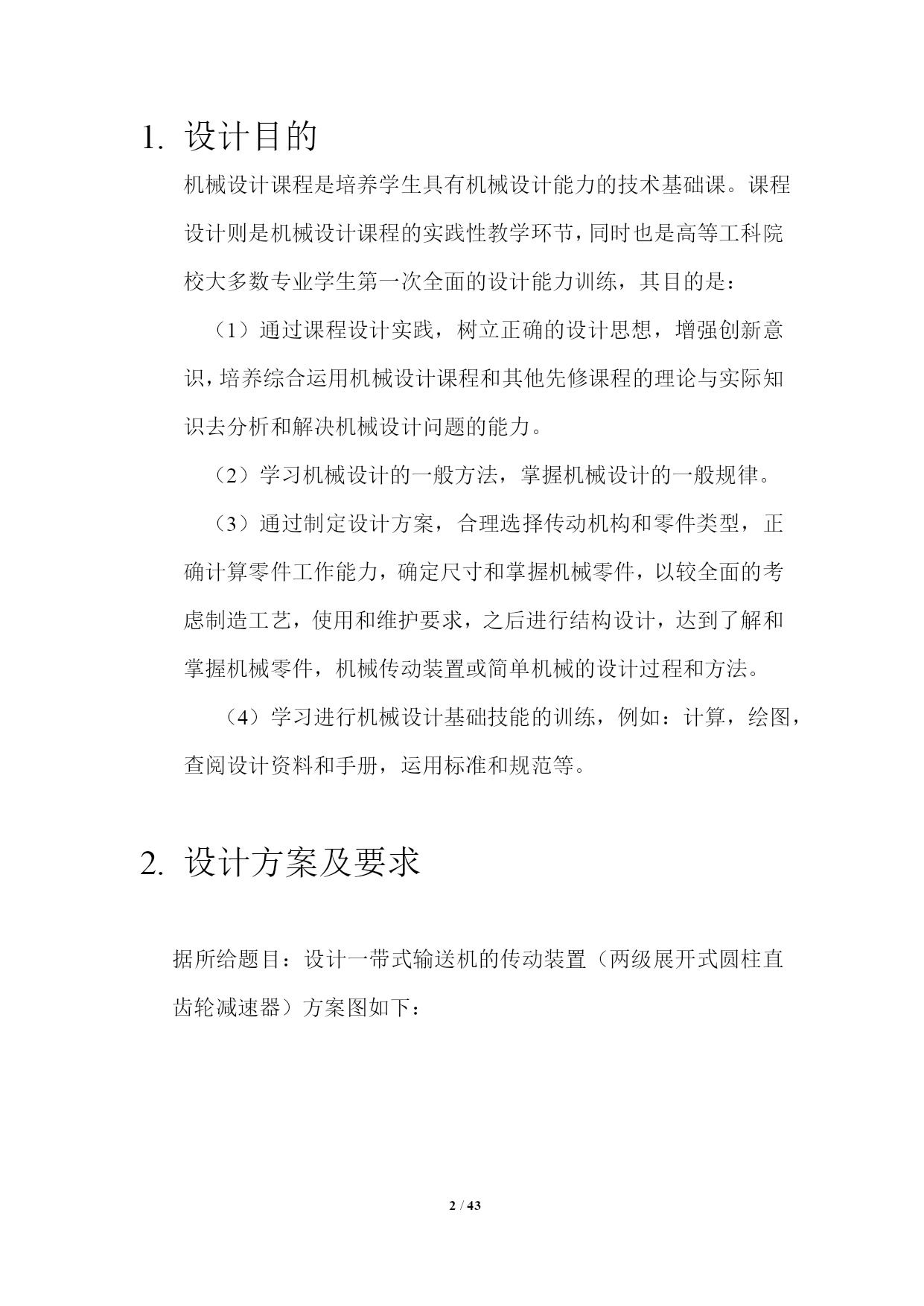

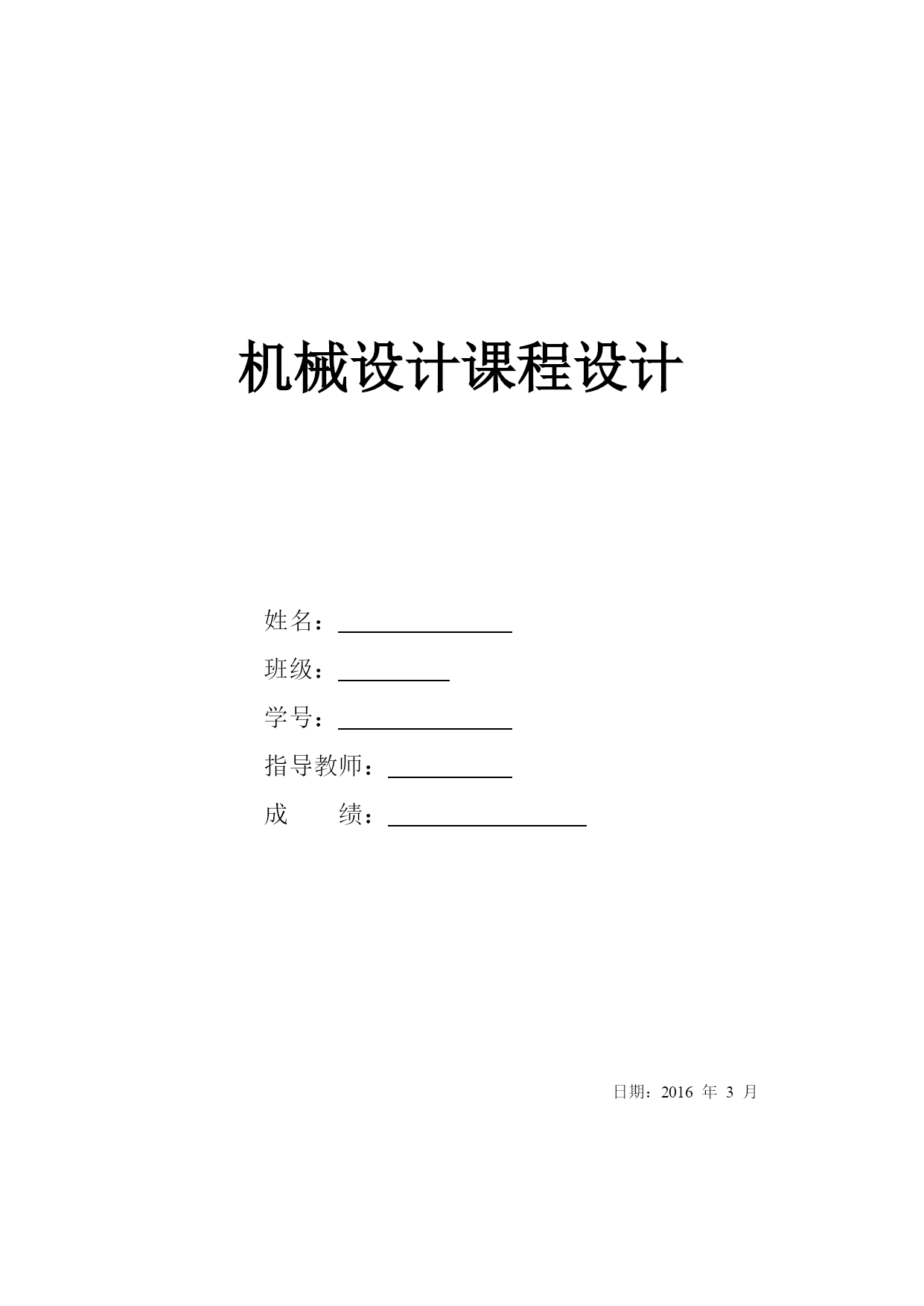

/NUMPAGES43机械设计课程设计姓名：班级：学号：指导教师：成绩：日期：2016年3月目录1.设计目的……………………………………………………………22.设计方案……………………………………………………………33.装置运动动力参数计算……………………………………………74.齿轮设计……………………………………………………………185.轴类零件设计………………………………………………………286.轴承的寿命计算……………………………………………………317.键连接的校核………………………………………………………328.润滑及密封类型选择……………………………………………339.减速器附件设计…………………………………………………3310.心得体会…………………………………………………………3411.参考文献…………………………………………………………351.设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。（2）学习机械设计的一般方法，掌握机械设计的一般规律。（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。2.设计方案及要求据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：1—输送带2—电动机3—V带传动4—减速器5—联轴器技术与条件说明：1）传动装置的使用寿命预定为8年每年按350天计算，每天16小时计算；2）工作情况：单向运输，载荷平稳，室内工作，工作环境清洁，小批量生产；3）电动机的电源为三相交流电，电压为380/220伏；4）运动要求：输送带运动速度误差不超过；滚筒传动效率0.96；5）检修周期：半年小修，两年中修，四年大修。设计要求1）减速器装配图1张；2）零件图2张（中间级齿轮，中间级轴）；3）设计计算说明书一份，按指导老师的要求书写4）相关参数：F=5.430KN，V=1.75，D=425mm。3.电机选择3.1电动机类型的选择按工作要求和工作条件选用Y系列鼠笼三相异步电动机。其结构为全封闭自扇冷式结构，电压为380V。3.2选择电动机的容量工作机有效功率P=,根据任务书所给数据F=5.43KN，V=0.6。则有：P===9.5025KW从电动机到工作机输送带之间的总效率为=式中，，，，分别为滚动轴承效率，齿轮传动效率，联轴器效率，卷筒效率。据《机械设计手册》知=0.99，=0.99，=0.98，=0.96所以电动机所需的工作功率为：P==3.3确定电动机型号查表12-1确定电机的型号为Y160L-6系列电动机.其满载转速为970r/min,同步转速为1000r/min，额定功率为11KW。4.装置运动动力参数计算4.1传动装置总传动比和分配各级传动比1）传动装置总传动比I=2）分配到各级传动比因为I=已知带传动比的合理范围为2~4。4.2传动装置的运动和动力参数计算电动机轴：转速：n=970输入功率：P=P=11kw输出转矩：T=9.55=9.55=1.083NⅠ轴（高速轴）因为传动比较小所以不需要带轮，高速机转速与电动机转速相同都为970P=P输入转矩：T=9.55=9.55=1.072NⅡ轴（中间轴）转速：n=输入功率：P=P输入转矩T=9.55T=9.55Ⅲ轴（低速轴）转速：n=输入功率：PP=10.459KW输入转矩：TN卷筒轴：转速：n输入功率：P=P=5.28=10.147KW输入转矩：N各轴运动和动力参数表4.1轴号功率（KW）转矩（N）转速（）电机轴119701轴10.899702轴10.565326.823轴10.45978.638卷同轴10.14778.638图4-15.齿轮设计5.1高速级齿轮设计1.选定齿轮类型，精度等级，材料及模数1）按要求的传动方案，选用圆柱直齿轮传动；2）运输机为一般工作机器，速度不高，故用7级精度；（GB1
